给排水管道附件VIP专享VIP免费

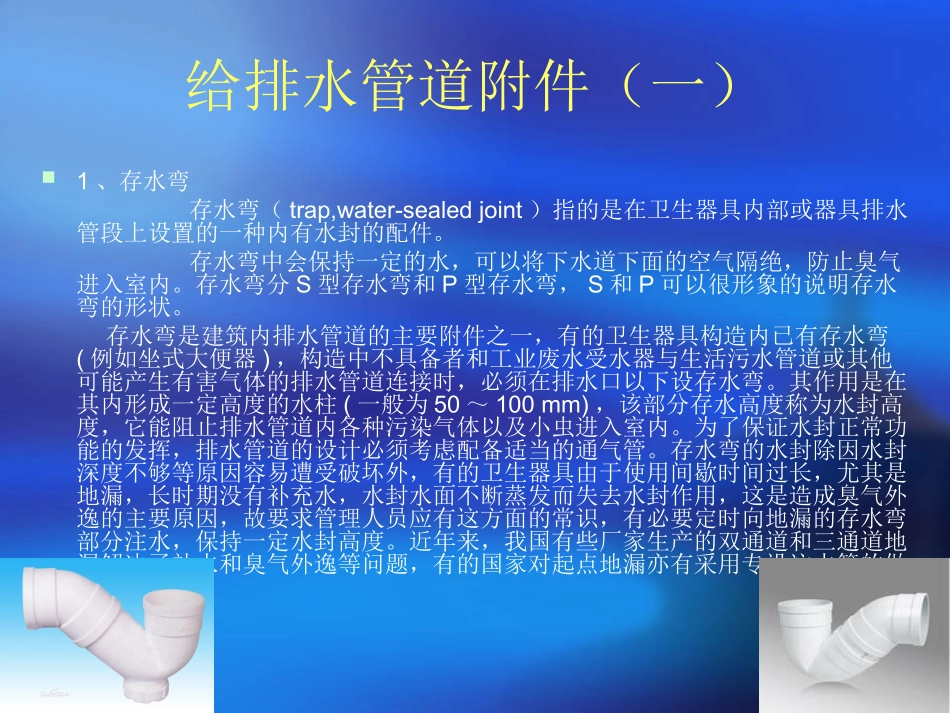

给排水管道附件（一）1、存水弯存水弯（trap,water-sealedjoint）指的是在卫生器具内部或器具排水管段上设置的一种内有水封的配件。存水弯中会保持一定的水，可以将下水道下面的空气隔绝，防止臭气进入室内。存水弯分S型存水弯和P型存水弯，S和P可以很形象的说明存水弯的形状。存水弯是建筑内排水管道的主要附件之一，有的卫生器具构造内已有存水弯(例如坐式大便器)，构造中不具备者和工业废水受水器与生活污水管道或其他可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯。其作用是在其内形成一定高度的水柱(一般为50～100mm)，该部分存水高度称为水封高度，它能阻止排水管道内各种污染气体以及小虫进入室内。为了保证水封正常功能的发挥，排水管道的设计必须考虑配备适当的通气管。存水弯的水封除因水封深度不够等原因容易遭受破坏外，有的卫生器具由于使用间歇时间过长，尤其是地漏，长时期没有补充水，水封水面不断蒸发而失去水封作用，这是造成臭气外逸的主要原因，故要求管理人员应有这方面的常识，有必要定时向地漏的存水弯部分注水，保持一定水封高度。近年来，我国有些厂家生产的双通道和三通道地漏解决了补水和臭气外逸等问题，有的国家对起点地漏亦有采用专设注水管的做法。给排水管道附件（二）2、检查口检查口（checkhole，checkpipe）带有可开启检查盖的配件，装设在排水立管及较长横管段上，作检查和清通之用。安装要求：检查口一般装于立管，供立管与横支管连接处有异物堵塞时清掏用，多层或高层建筑的排水立管上每隔一层就应装一个，检查口间距不大于10m。但在最底层和设有卫生器具的两层以上坡顶建筑物的最高层必须设置检查口，平顶建筑可用通气口代替检查口。另外，立管如装有乙字管，则应在乙字管上部设检查口。当排水横支管管段超过规定长度时，也应设置检查口。检查口设置高度一般从地面至检查口中心1m为宜。给排水管道附件（三）3、清扫口清扫口（cleanout）指的是装在排水横管上，用于清扫排水管的配件。其上口与地面齐平。安装：清扫口一般装于横管，尤其是各层横支管连接卫生器具较多时，横支管起点均应装置清扫口（有时可用地漏代替）。当连接两个及以上大便器或三个及以上卫生器具的铸铁横支管、连接四个及四个以上的大便器的塑料横支管上均宜设置清扫口。清扫口安装须与地面平齐，排水横管起点设置的清扫口一般与墙面保持不得小于0.20米得距离。当采用堵头代替清扫口时，距离不得小于0.4m。作用清扫口作用：装在排水横管上，管道被堵时打开清扫口，可以疏通管道，相当于管道尽头的堵头。某些时候可以用地漏代替。给排水管道附件（四）4、乙字管乙字管〔乙字弯〕Pipeoffset为了延伸与其起始段平行的管线而设计的一种反向曲线形的管件。乙字管的作用是控制立管水流的速度.排水管应避免轴线偏置,当受条件限制时,宜用乙字管.当采用同层排水集水器时,集水器与立管连接部位(上,下两处)均应设乙字管.给排水管道附件（五）管道连接（一）1、法兰连接法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓连接在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。这种连接主要用于铸铁管、衬胶管、非铁金属管和法兰阀门等的连接，工艺设备与法兰的连接也都采用法兰连接。法兰连接的主要特点：是拆卸方便、强度高、密封性能好。安装法兰时要求两个法兰保持平行、法兰的密封面不能碰伤，并且要清理干净。法兰所用的垫片，要根据设计规定选用。法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫及四氟垫到金属垫都有。法兰连接使用方便，能够承受较大的压力。在工业管道中，法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。管道连接（二）2、承插连接承插连接主要用于中带承插接头的铸铁管、混凝土管...
