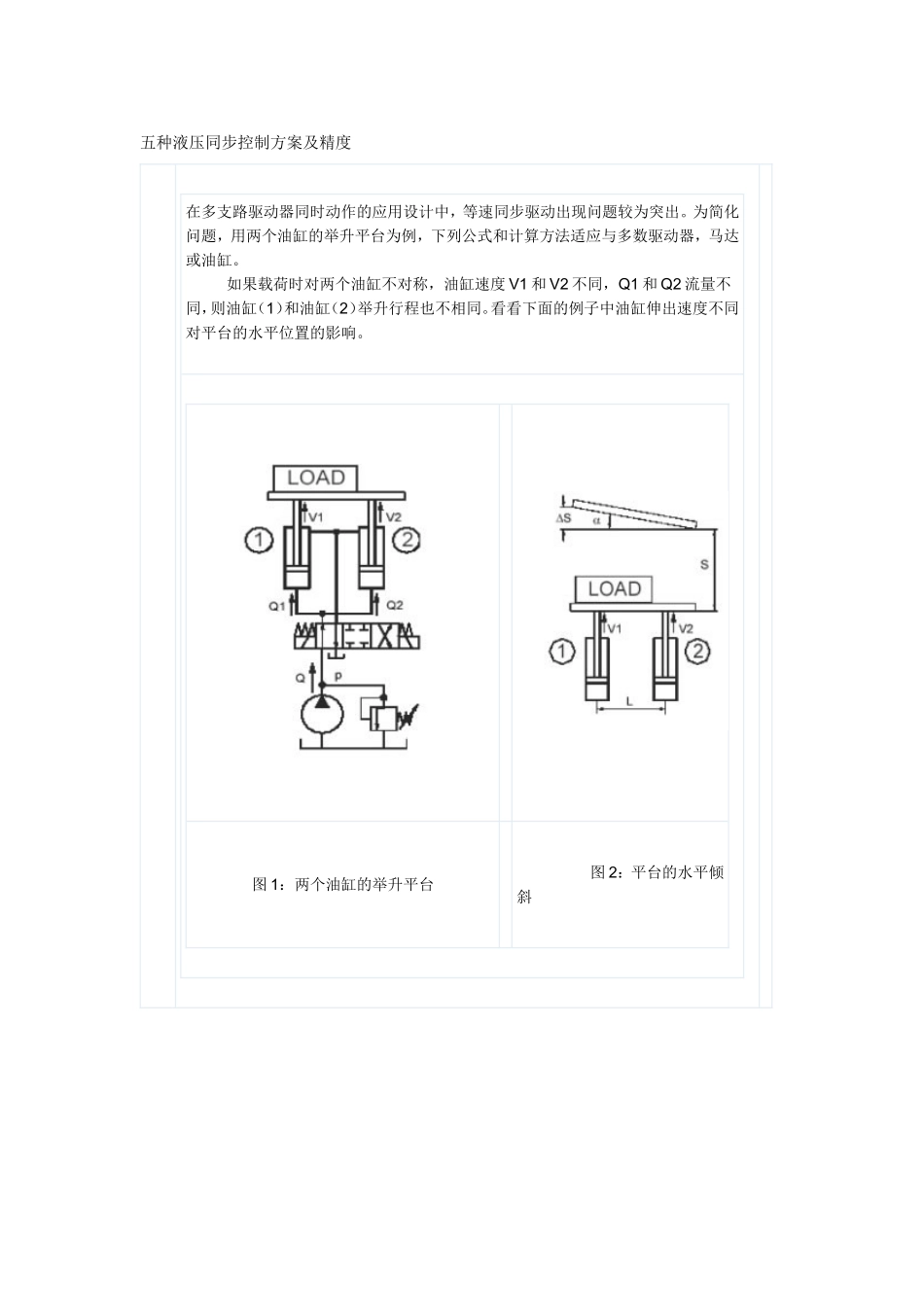

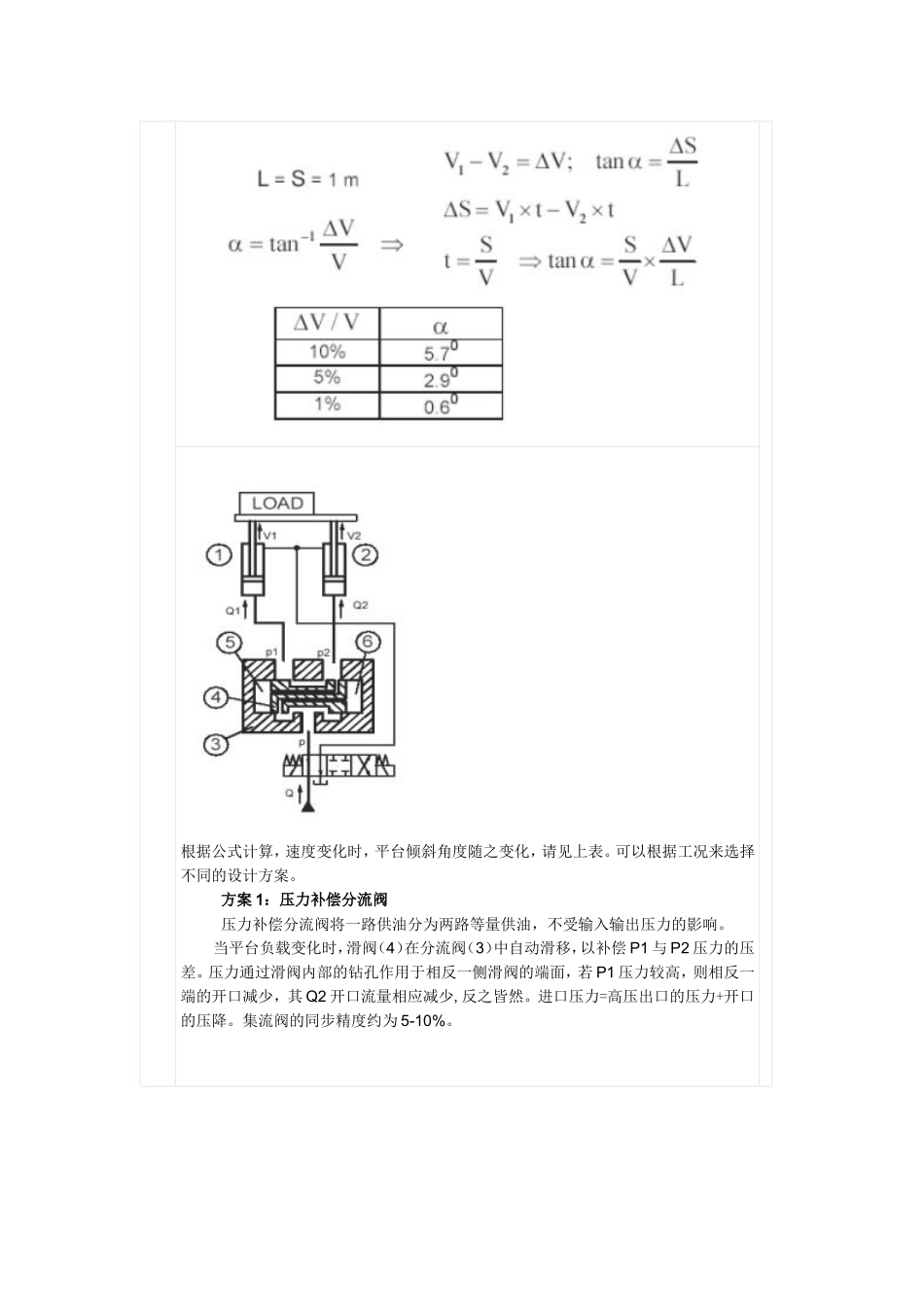

五种液压同步控制方案及精度!q&F2c(X&K在多支路驱动器同时动作的应用设计中，等速同步驱动出现问题较为突出。为简化问题，用两个油缸的举升平台为例，下列公式和计算方法适应与多数驱动器，马达或油缸。如果载荷时对两个油缸不对称，油缸速度V1和V2不同，Q1和Q2流量不同，则油缸（1）和油缸（2）举升行程也不相同。看看下面的例子中油缸伸出速度不同对平台的水平位置的影响。图1：两个油缸的举升平台图2：平台的水平倾斜根据公式计算，速度变化时，平台倾斜角度随之变化，请见上表。可以根据工况来选择不同的设计方案。!K#I$l;U$m.O"n%X4Y方案1：压力补偿分流阀压力补偿分流阀将一路供油分为两路等量供油，不受输入输出压力的影响。当平台负载变化时，滑阀（4）在分流阀（3）中自动滑移，以补偿P1与P2压力的压差。压力通过滑阀内部的钻孔作用于相反一侧滑阀的端面，若P1压力较高，则相反一端的开口减少，其Q2开口流量相应减少,反之皆然。进口压力=高压出口的压力+开口的压降。集流阀的同步精度约为5-10%。*a(Q%M;l#Q0V$u1c"\"M$Y)y1I0R8u*p%Z0^-Y;r*F方案2：压力补偿流量阀压力补偿流量阀可以不受压力波动的影响，通过独立对个阀流量进行调整，满足同步速度的要求。该方案适用等量或不等量同步控制，对两路阀手动微动调整可以满足不同速度的要求。同步精度约为5%。0~4_!l9Q1e0D.O!a%~(Z方案3：同型号液压泵采用两个同样型号的液压泵也可实现同步控制。但是负载压力波动会影响液压泵的内泄。两泵方案实现调速较困难。控制的精度约为5%。2G*\%l9f%{2w;y方案4：双杆等速油缸串联回路)b;w*i$AU#}9k/j2W采用双杆等速油缸串联回路的主要优点是容积效率较高。由于油缸1排出的流量与进入油缸2的流量相等，所以两油缸的速度相等。该方案等速同步控制精度约为1%。缺点是油缸1的压力为负载的2倍，另外双杆油缸的安装空间较大。)p+b.q;E$u#B)|-N)f'g$[+z,~'M*I:I6j,`/f方案5：同步液压齿轮分流器5Q4N(u']+],j旋转式分流器是将一路供油分为两路或多路等量或不等量供油，供油不受输入输出压力的影响。双片分流器是由两个相同排量的马达组成，采用公共轴连接，因此两个马达的速度相同，流量也相同。工作原理同于马达，由于驱动轴几乎不损失动力，所以各马达片间压降极小。在结构可以根据流量速度采用不同数量和不同型号的马达组合，选配灵活，适应范围较广。由于马达内泄较低，同步控制精度约为1%。该方案在同步控制中精度高，成本低，应用广泛。8m.X0g.?-H5G$l/M
