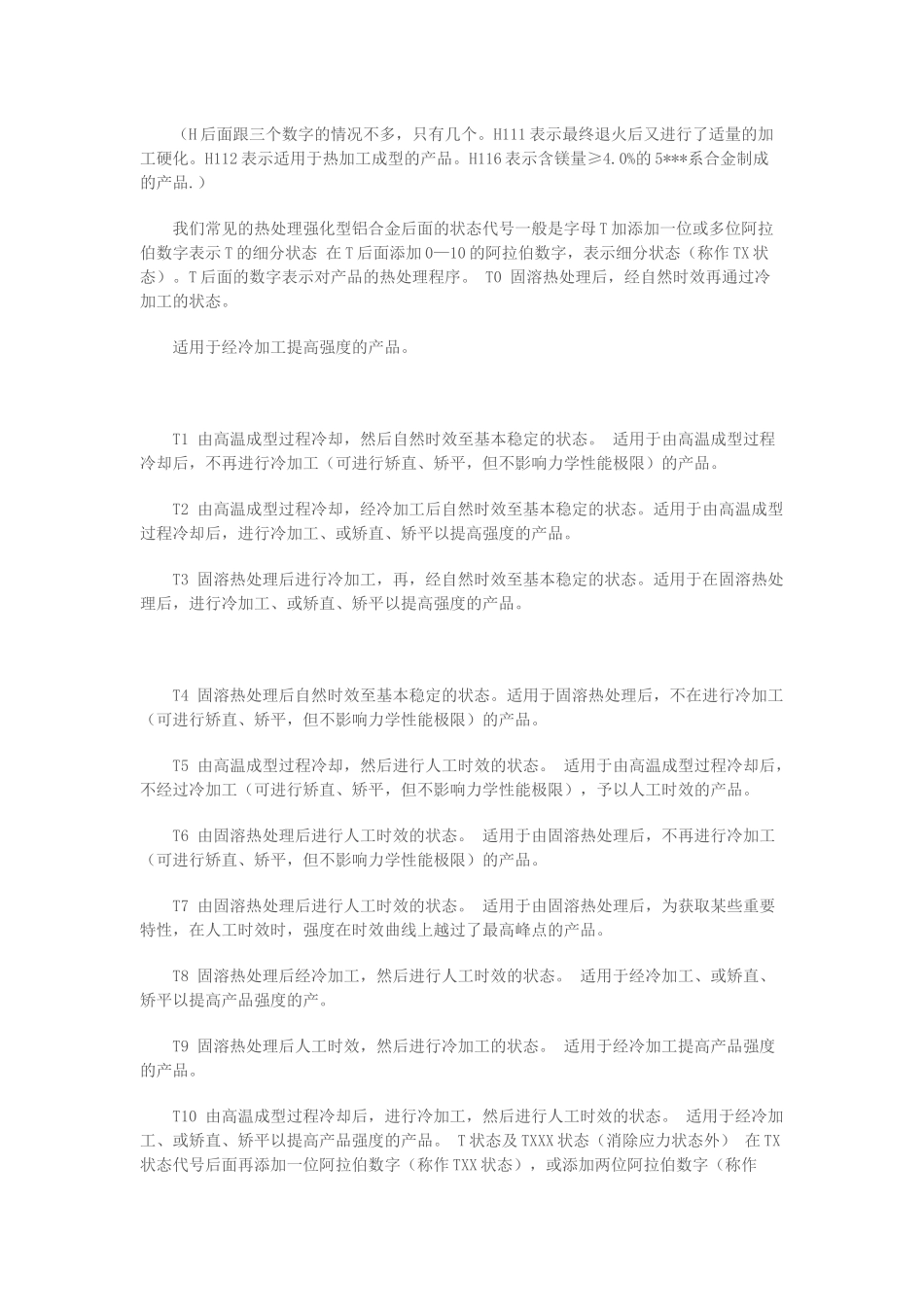

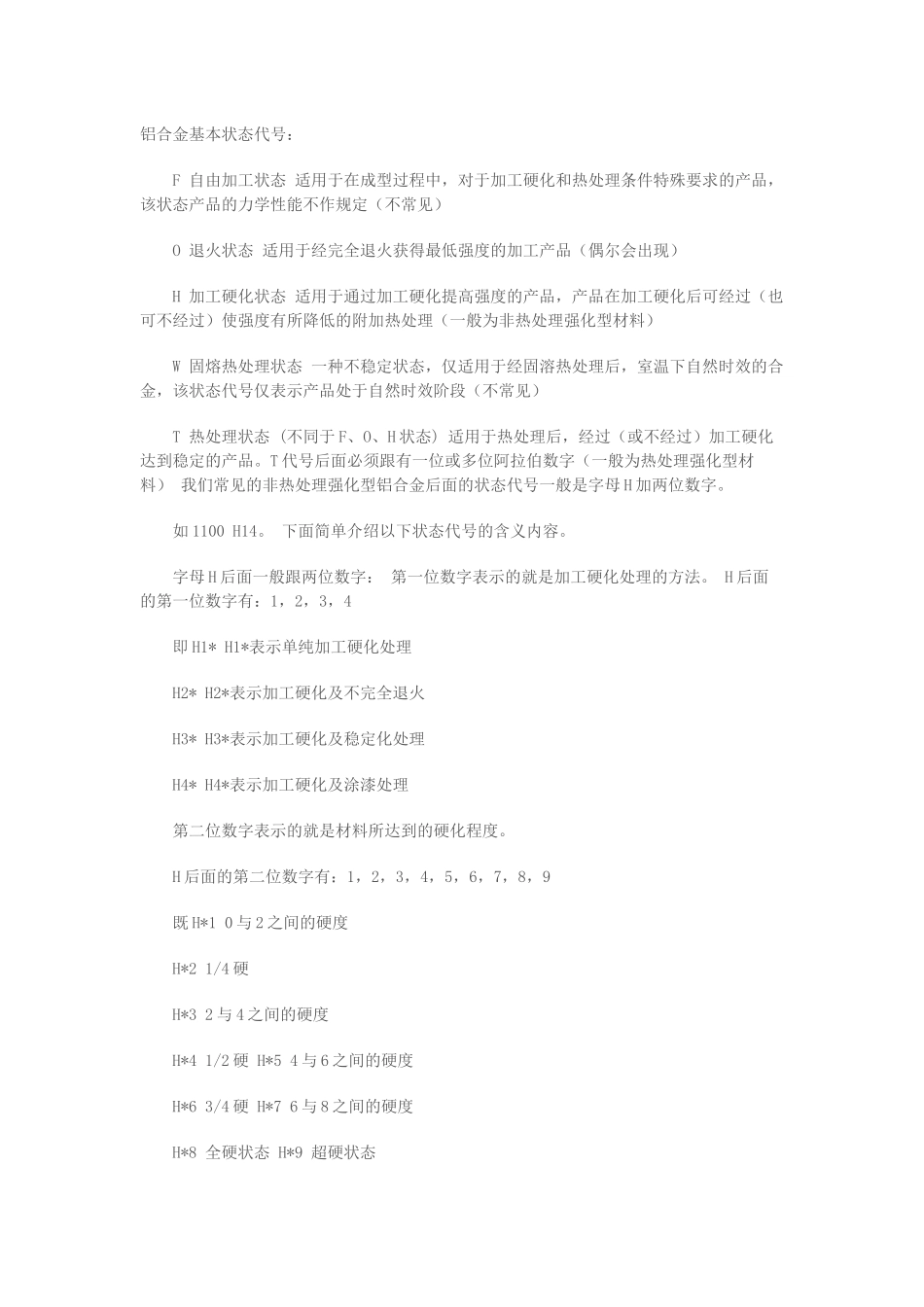

铝合金基本状态代号：F自由加工状态适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作规定（不常见）O退火状态适用于经完全退火获得最低强度的加工产品（偶尔会出现）H加工硬化状态适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理（一般为非热处理强化型材料）W固熔热处理状态一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段（不常见）T热处理状态(不同于F、O、H状态)适用于热处理后，经过（或不经过）加工硬化达到稳定的产品。T代号后面必须跟有一位或多位阿拉伯数字（一般为热处理强化型材料）我们常见的非热处理强化型铝合金后面的状态代号一般是字母H加两位数字。如1100H14。下面简单介绍以下状态代号的含义内容。字母H后面一般跟两位数字：第一位数字表示的就是加工硬化处理的方法。H后面的第一位数字有：1，2，3，4即H1*H1*表示单纯加工硬化处理H2*H2*表示加工硬化及不完全退火H3*H3*表示加工硬化及稳定化处理H4*H4*表示加工硬化及涂漆处理第二位数字表示的就是材料所达到的硬化程度。H后面的第二位数字有：1，2，3，4，5，6，7，8，9既H*10与2之间的硬度H*21/4硬H*32与4之间的硬度H*41/2硬H*54与6之间的硬度H*63/4硬H*76与8之间的硬度H*8全硬状态H*9超硬状态（H后面跟三个数字的情况不多，只有几个。H111表示最终退火后又进行了适量的加工硬化。H112表示适用于热加工成型的产品。H116表示含镁量≥4.0%的5***系合金制成的产品.）我们常见的热处理强化型铝合金后面的状态代号一般是字母T加添加一位或多位阿拉伯数字表示T的细分状态在T后面添加0—10的阿拉伯数字，表示细分状态（称作TX状态）。T后面的数字表示对产品的热处理程序。T0固溶热处理后，经自然时效再通过冷加工的状态。适用于经冷加工提高强度的产品。T1由高温成型过程冷却，然后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。T2由高温成型过程冷却，经冷加工后自然时效至基本稳定的状态。适用于由高温成型过程冷却后，进行冷加工、或矫直、矫平以提高强度的产品。T3固溶热处理后进行冷加工，再，经自然时效至基本稳定的状态。适用于在固溶热处理后，进行冷加工、或矫直、矫平以提高强度的产品。T4固溶热处理后自然时效至基本稳定的状态。适用于固溶热处理后，不在进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。T5由高温成型过程冷却，然后进行人工时效的状态。适用于由高温成型过程冷却后，不经过冷加工（可进行矫直、矫平，但不影响力学性能极限），予以人工时效的产品。T6由固溶热处理后进行人工时效的状态。适用于由固溶热处理后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。T7由固溶热处理后进行人工时效的状态。适用于由固溶热处理后，为获取某些重要特性，在人工时效时，强度在时效曲线上越过了最高峰点的产品。T8固溶热处理后经冷加工，然后进行人工时效的状态。适用于经冷加工、或矫直、矫平以提高产品强度的产。T9固溶热处理后人工时效，然后进行冷加工的状态。适用于经冷加工提高产品强度的产品。T10由高温成型过程冷却后，进行冷加工，然后进行人工时效的状态。适用于经冷加工、或矫直、矫平以提高产品强度的产品。T状态及TXXX状态（消除应力状态外）在TX状态代号后面再添加一位阿拉伯数字（称作TXX状态），或添加两位阿拉伯数字（称作TXXX状态），表示经过了明显改变产品特性（如力学性能、抗腐蚀性能等）的特定工艺处理的状态。T42适用于自O或F状态固溶热处理后，自然时效达到充分稳定状态的产品，也适用于需方对任何状态的加工产品热处理后，力学性能达到了T42状态的产品。T62适用于自O或F状态固溶热处理后，进入人工时效的产品，也适用于需方对任何状态的加工产品热处理后，力学性能达到了T62状态的产品。T73适用于固溶热处理后，经过时效以达到规定的力学性能和抗应力腐蚀性能指标的产品T74与T73状态定义相同。该状态的抗拉...
