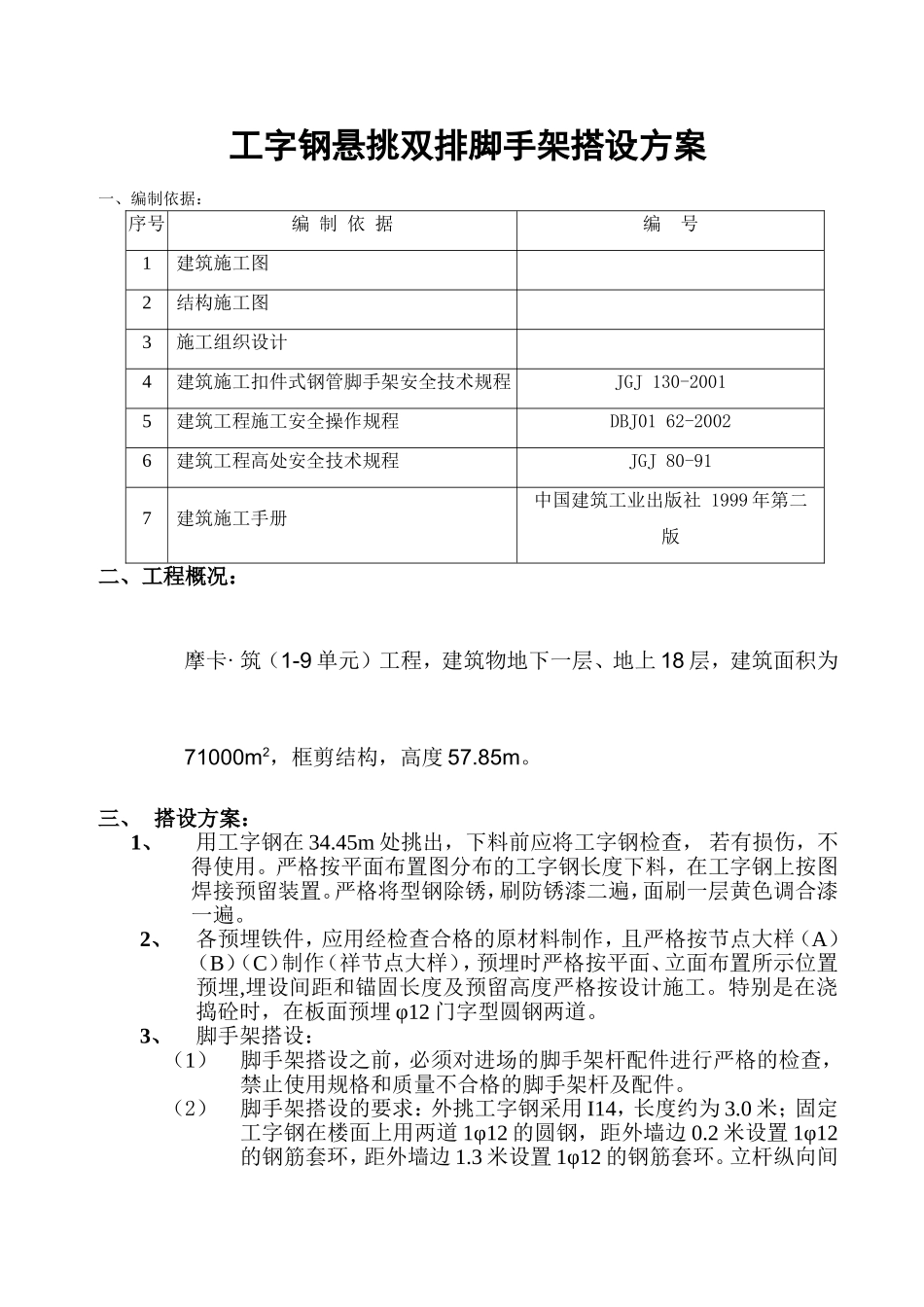

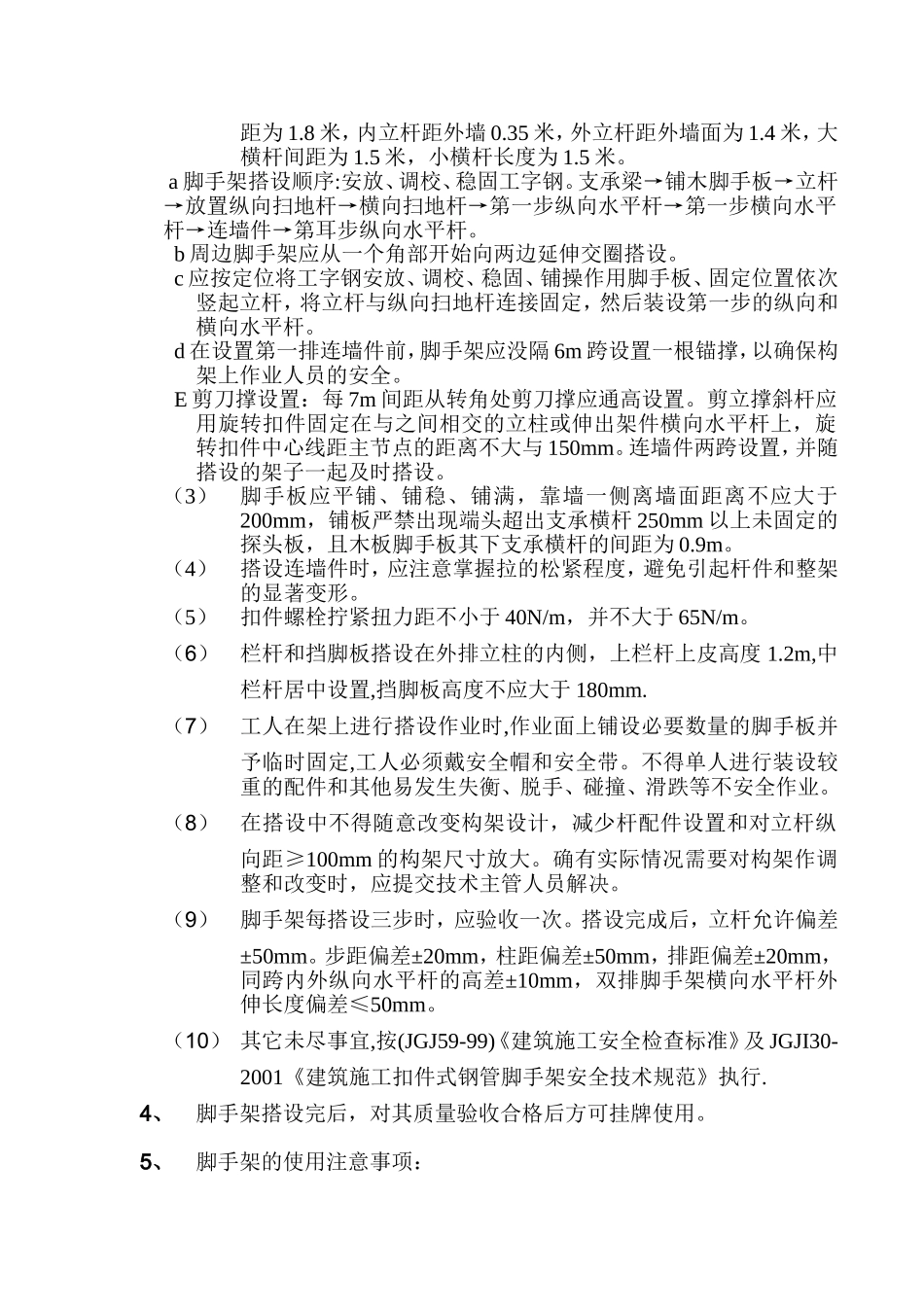

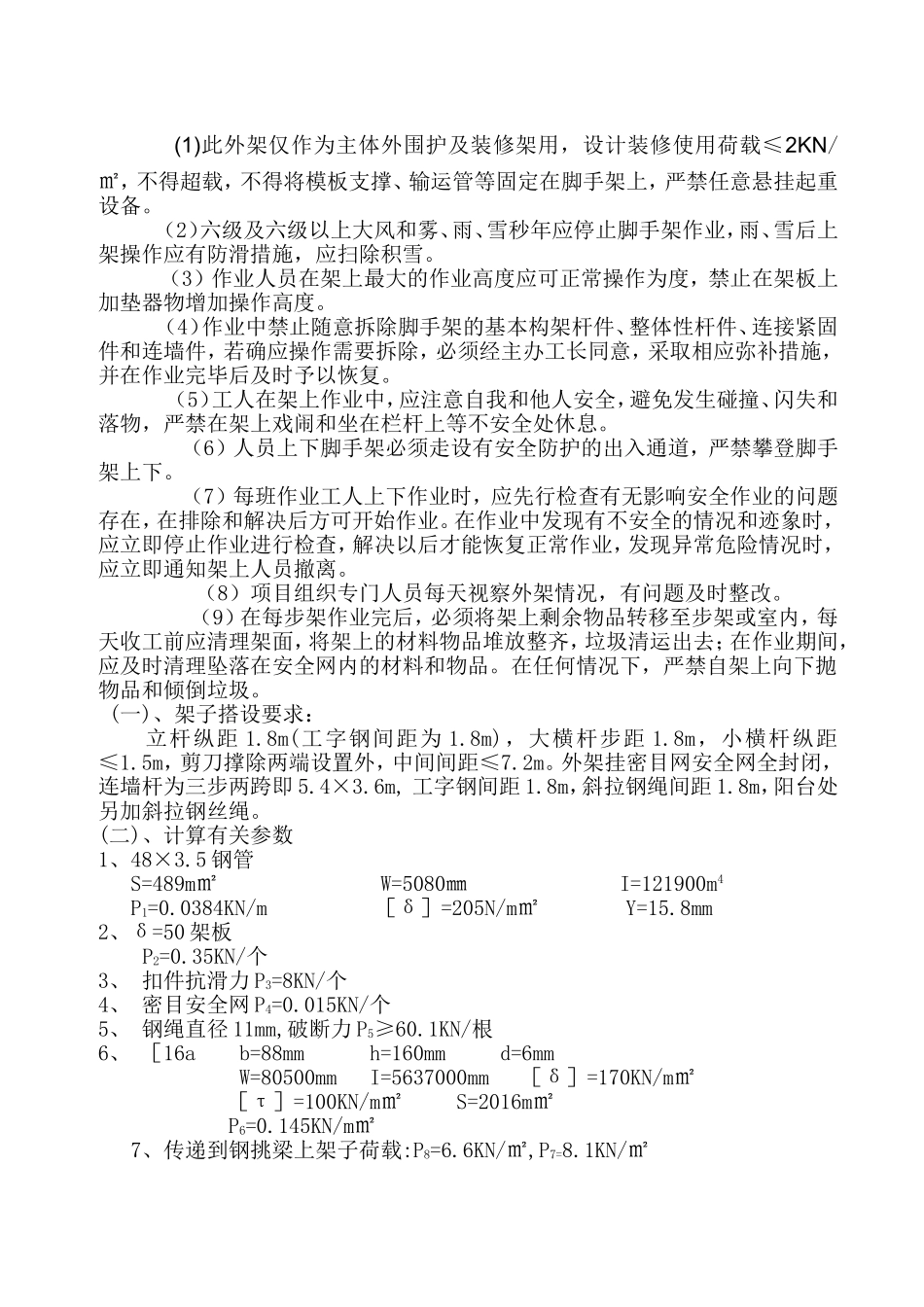

工字钢悬挑双排脚手架搭设方案一、编制依据：序号编制依据编号1建筑施工图2结构施工图3施工组织设计4建筑施工扣件式钢管脚手架安全技术规程JGJ130-20015建筑工程施工安全操作规程DBJ0162-20026建筑工程高处安全技术规程JGJ80-917建筑施工手册中国建筑工业出版社1999年第二版二、工程概况：摩卡·筑（1-9单元）工程，建筑物地下一层、地上18层，建筑面积为71000m2，框剪结构，高度57.85m。三、搭设方案：1、用工字钢在34.45m处挑出，下料前应将工字钢检查，若有损伤，不得使用。严格按平面布置图分布的工字钢长度下料，在工字钢上按图焊接预留装置。严格将型钢除锈，刷防锈漆二遍，面刷一层黄色调合漆一遍。2、各预埋铁件，应用经检查合格的原材料制作，且严格按节点大样（A）（B）（C）制作（祥节点大样），预埋时严格按平面、立面布置所示位置预埋,埋设间距和锚固长度及预留高度严格按设计施工。特别是在浇捣砼时，在板面预埋φ12门字型圆钢两道。3、脚手架搭设：（1）脚手架搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的脚手架杆及配件。（2）脚手架搭设的要求：外挑工字钢采用I14，长度约为3.0米；固定工字钢在楼面上用两道1φ12的圆钢，距外墙边0.2米设置1φ12的钢筋套环，距外墙边1.3米设置1φ12的钢筋套环。立杆纵向间距为1.8米，内立杆距外墙0.35米，外立杆距外墙面为1.4米，大横杆间距为1.5米，小横杆长度为1.5米。a脚手架搭设顺序:安放、调校、稳固工字钢。支承梁→铺木脚手板→立杆→放置纵向扫地杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件→第耳步纵向水平杆。b周边脚手架应从一个角部开始向两边延伸交圈搭设。c应按定位将工字钢安放、调校、稳固、铺操作用脚手板、固定位置依次竖起立杆，将立杆与纵向扫地杆连接固定，然后装设第一步的纵向和横向水平杆。d在设置第一排连墙件前，脚手架应没隔6m跨设置一根锚撑，以确保构架上作业人员的安全。E剪刀撑设置：每7m间距从转角处剪刀撑应通高设置。剪立撑斜杆应用旋转扣件固定在与之间相交的立柱或伸出架件横向水平杆上，旋转扣件中心线距主节点的距离不大与150mm。连墙件两跨设置，并随搭设的架子一起及时搭设。（3）脚手板应平铺、铺稳、铺满，靠墙一侧离墙面距离不应大于200mm，铺板严禁出现端头超出支承横杆250mm以上未固定的探头板，且木板脚手板其下支承横杆的间距为0.9m。（4）搭设连墙件时，应注意掌握拉的松紧程度，避免引起杆件和整架的显著变形。（5）扣件螺栓拧紧扭力距不小于40N/m，并不大于65N/m。（6）栏杆和挡脚板搭设在外排立柱的内侧，上栏杆上皮高度1.2m,中栏杆居中设置,挡脚板高度不应大于180mm.（7）工人在架上进行搭设作业时,作业面上铺设必要数量的脚手板并予临时固定,工人必须戴安全帽和安全带。不得单人进行装设较重的配件和其他易发生失衡、脱手、碰撞、滑跌等不安全作业。（8）在搭设中不得随意改变构架设计，减少杆配件设置和对立杆纵向距≥100mm的构架尺寸放大。确有实际情况需要对构架作调整和改变时，应提交技术主管人员解决。（9）脚手架每搭设三步时，应验收一次。搭设完成后，立杆允许偏差±50mm。步距偏差±20mm，柱距偏差±50mm，排距偏差±20mm，同跨内外纵向水平杆的高差±10mm，双排脚手架横向水平杆外伸长度偏差≤50mm。（10）其它未尽事宜,按(JGJ59-99)《建筑施工安全检查标准》及JGJI30-2001《建筑施工扣件式钢管脚手架安全技术规范》执行.4、脚手架搭设完后，对其质量验收合格后方可挂牌使用。5、脚手架的使用注意事项：(1)此外架仅作为主体外围护及装修架用，设计装修使用荷载≤2KN/㎡，不得超载，不得将模板支撑、输运管等固定在脚手架上，严禁任意悬挂起重设备。（2）六级及六级以上大风和雾、雨、雪秒年应停止脚手架作业，雨、雪后上架操作应有防滑措施，应扫除积雪。（3）作业人员在架上最大的作业高度应可正常操作为度，禁止在架板上加垫器物增加操作高度。（4）作业中禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件，若确应操作需要拆除，必须经主办工长同意，采取相应弥补措施，并在作业完毕后...
