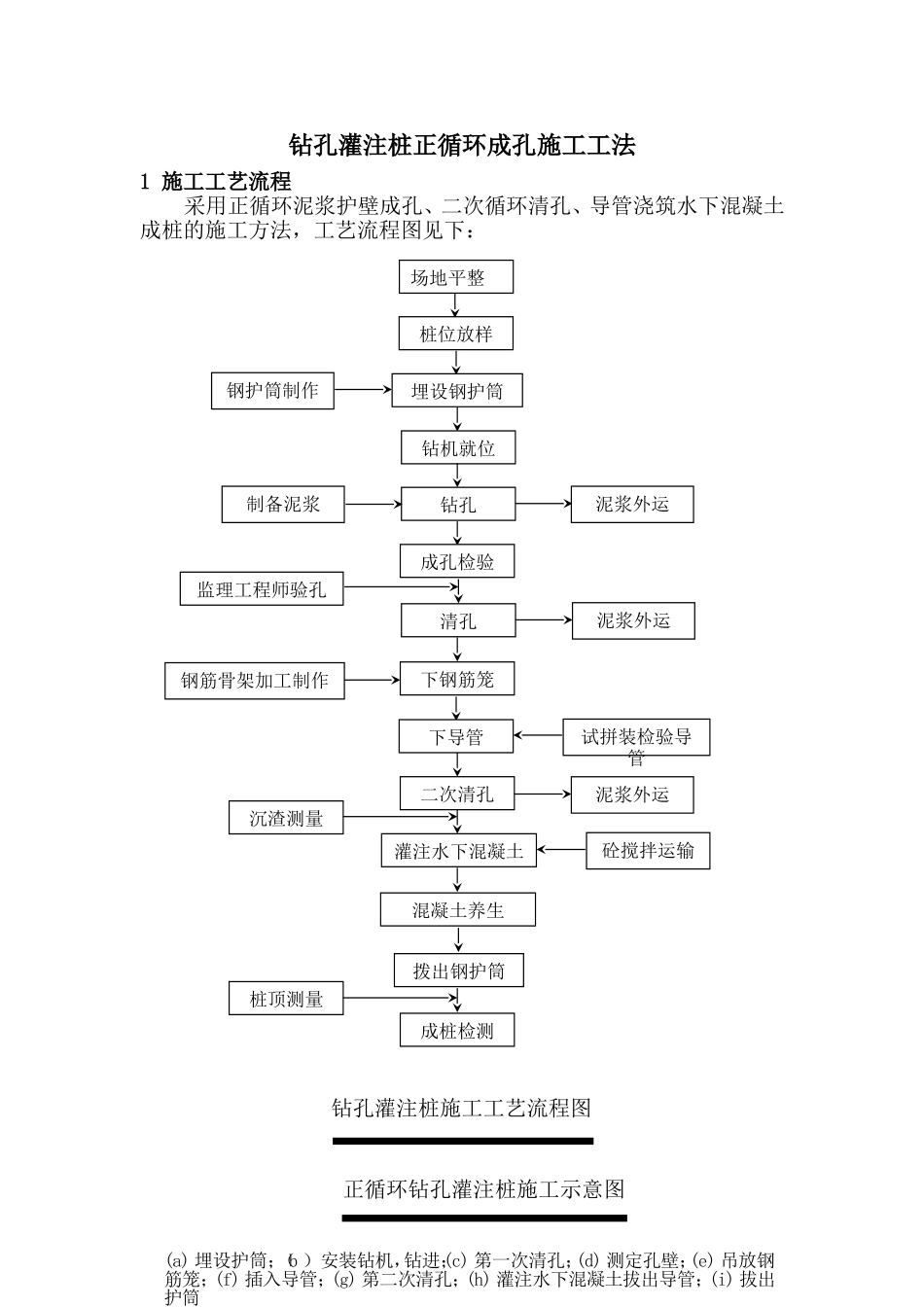

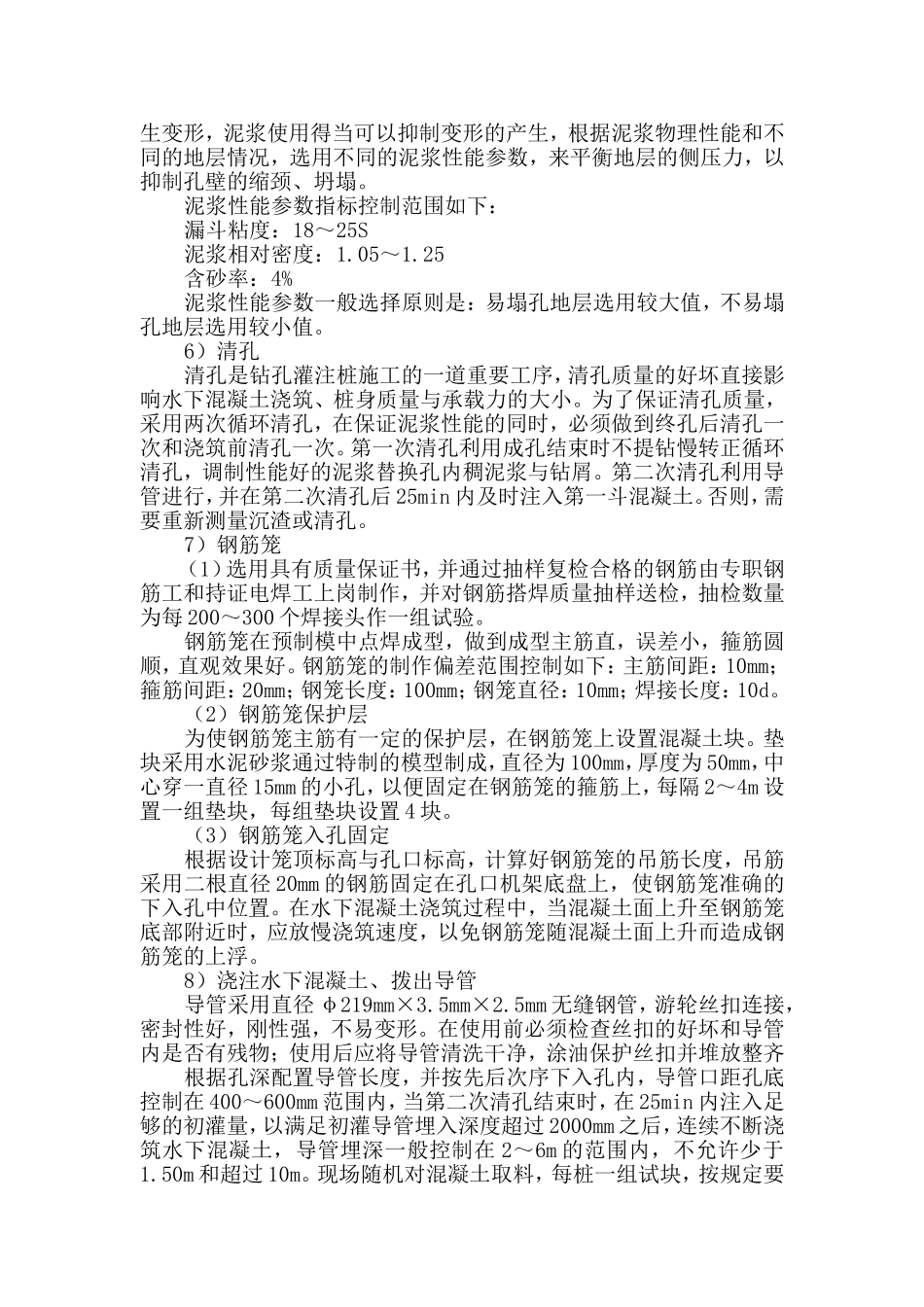

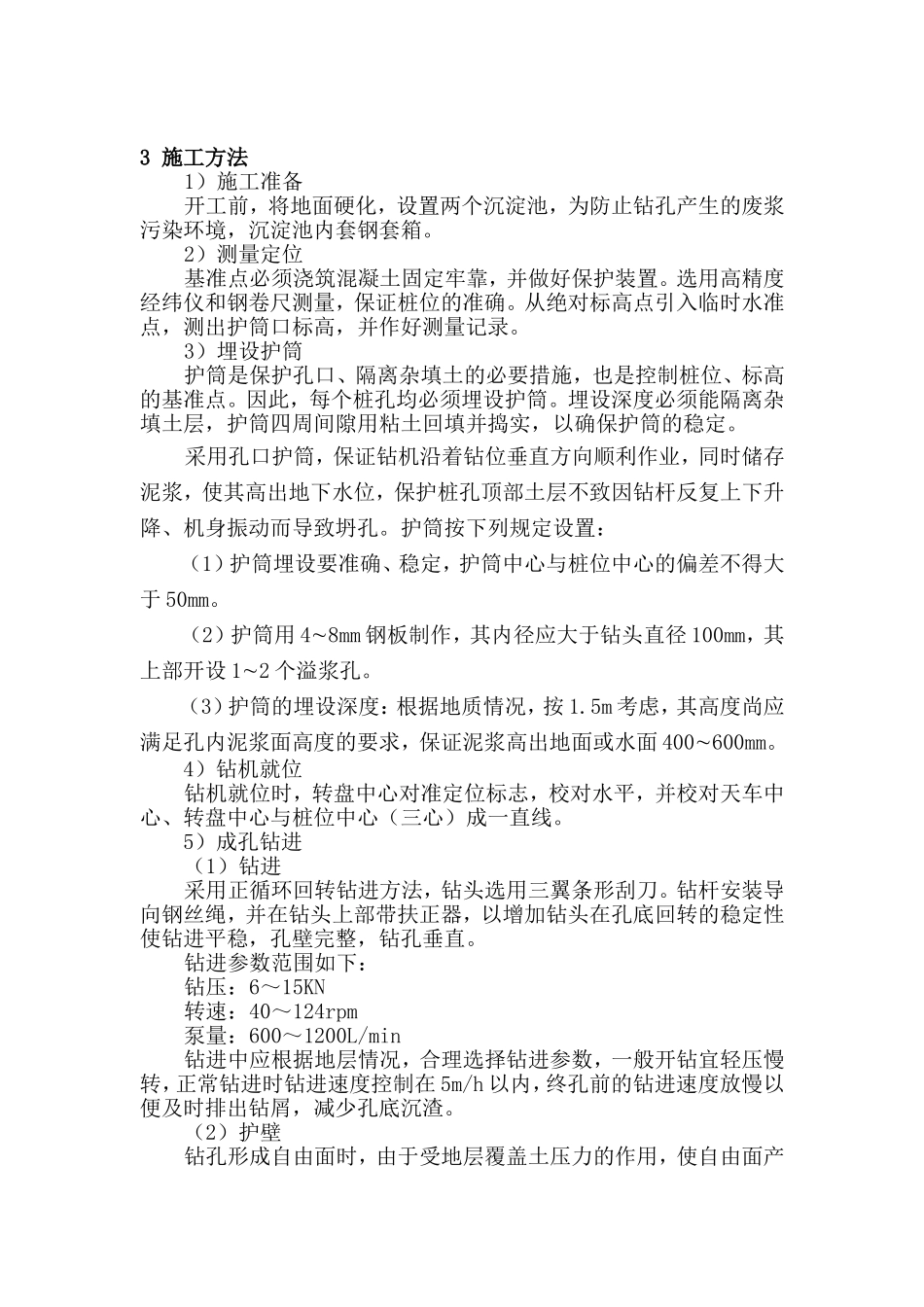

钻孔灌注桩正循环成孔施工工法1施工工艺流程采用正循环泥浆护壁成孔、二次循环清孔、导管浇筑水下混凝土成桩的施工方法，工艺流程图见下：2正循环钻孔灌注桩施工示意图见下：(a)埋设护筒；（b）安装钻机，钻进；(c)第一次清孔；(d)测定孔壁；(e)吊放钢筋笼；(f)插入导管；(g)第二次清孔；(h)灌注水下混凝土拔出导管；(i)拔出护筒(a)(b)(c)(d)(e)(f)(g)(h)(i)正循环钻孔灌注桩施工示意图场地平整钻孔灌注桩施工工艺流程图桩位放样埋设钢护筒钻机就位钻孔成孔检验清孔监理工程师验孔下钢筋笼二次清孔下导管拨出钢护筒灌注水下混凝土桩顶测量沉渣测量成桩检测混凝土养生钢护筒制作制备泥浆泥浆外运泥浆外运钢筋骨架加工制作试拼装检验导管泥浆外运砼搅拌运输3施工方法1）施工准备开工前，将地面硬化，设置两个沉淀池，为防止钻孔产生的废浆污染环境，沉淀池内套钢套箱。2）测量定位基准点必须浇筑混凝土固定牢靠，并做好保护装置。选用高精度经纬仪和钢卷尺测量，保证桩位的准确。从绝对标高点引入临时水准点，测出护筒口标高，并作好测量记录。3）埋设护筒护筒是保护孔口、隔离杂填土的必要措施，也是控制桩位、标高的基准点。因此，每个桩孔均必须埋设护筒。埋设深度必须能隔离杂填土层，护筒四周间隙用粘土回填并捣实，以确保护筒的稳定。采用孔口护筒，保证钻机沿着钻位垂直方向顺利作业，同时储存泥浆，使其高出地下水位，保护桩孔顶部土层不致因钻杆反复上下升降、机身振动而导致坍孔。护筒按下列规定设置：（1）护筒埋设要准确、稳定，护筒中心与桩位中心的偏差不得大于50mm。（2）护筒用48mm钢板制作，其内径应大于钻头直径100mm，其上部开设12个溢浆孔。（3）护筒的埋设深度：根据地质情况，按1.5m考虑，其高度尚应满足孔内泥浆面高度的要求，保证泥浆高出地面或水面400600mm。4）钻机就位钻机就位时，转盘中心对准定位标志，校对水平，并校对天车中心、转盘中心与桩位中心（三心）成一直线。5）成孔钻进（1）钻进采用正循环回转钻进方法，钻头选用三翼条形刮刀。钻杆安装导向钢丝绳，并在钻头上部带扶正器，以增加钻头在孔底回转的稳定性使钻进平稳，孔壁完整，钻孔垂直。钻进参数范围如下：钻压：6～15KN转速：40～124rpm泵量：600～1200L/min钻进中应根据地层情况，合理选择钻进参数，一般开钻宜轻压慢转，正常钻进时钻进速度控制在5m/h以内，终孔前的钻进速度放慢以便及时排出钻屑，减少孔底沉渣。（2）护壁钻孔形成自由面时，由于受地层覆盖土压力的作用，使自由面产生变形，泥浆使用得当可以抑制变形的产生，根据泥浆物理性能和不同的地层情况，选用不同的泥浆性能参数，来平衡地层的侧压力，以抑制孔壁的缩颈、坍塌。泥浆性能参数指标控制范围如下：漏斗粘度：18～25S泥浆相对密度：1.05～1.25含砂率：4%泥浆性能参数一般选择原则是：易塌孔地层选用较大值，不易塌孔地层选用较小值。6）清孔清孔是钻孔灌注桩施工的一道重要工序，清孔质量的好坏直接影响水下混凝土浇筑、桩身质量与承载力的大小。为了保证清孔质量，采用两次循环清孔，在保证泥浆性能的同时，必须做到终孔后清孔一次和浇筑前清孔一次。第一次清孔利用成孔结束时不提钻慢转正循环清孔，调制性能好的泥浆替换孔内稠泥浆与钻屑。第二次清孔利用导管进行，并在第二次清孔后25min内及时注入第一斗混凝土。否则，需要重新测量沉渣或清孔。7）钢筋笼（1）选用具有质量保证书，并通过抽样复检合格的钢筋由专职钢筋工和持证电焊工上岗制作，并对钢筋搭焊质量抽样送检，抽检数量为每200～300个焊接头作一组试验。钢筋笼在预制模中点焊成型，做到成型主筋直，误差小，箍筋圆顺，直观效果好。钢筋笼的制作偏差范围控制如下：主筋间距：10mm；箍筋间距：20mm；钢笼长度：100mm；钢笼直径：10mm；焊接长度：10d。（2）钢筋笼保护层为使钢筋笼主筋有一定的保护层，在钢筋笼上设置混凝土块。垫块采用水泥砂浆通过特制的模型制成，直径为100mm，厚度为50mm，中心穿一直径15mm的小孔，以便固定在钢筋笼的箍筋上，每隔2～4m设置一组垫块，每组垫块设置4块。（3）钢筋笼入孔固定根据设计笼顶标高与孔口标高，计算好...
