建筑制图模拟试题VIP免费

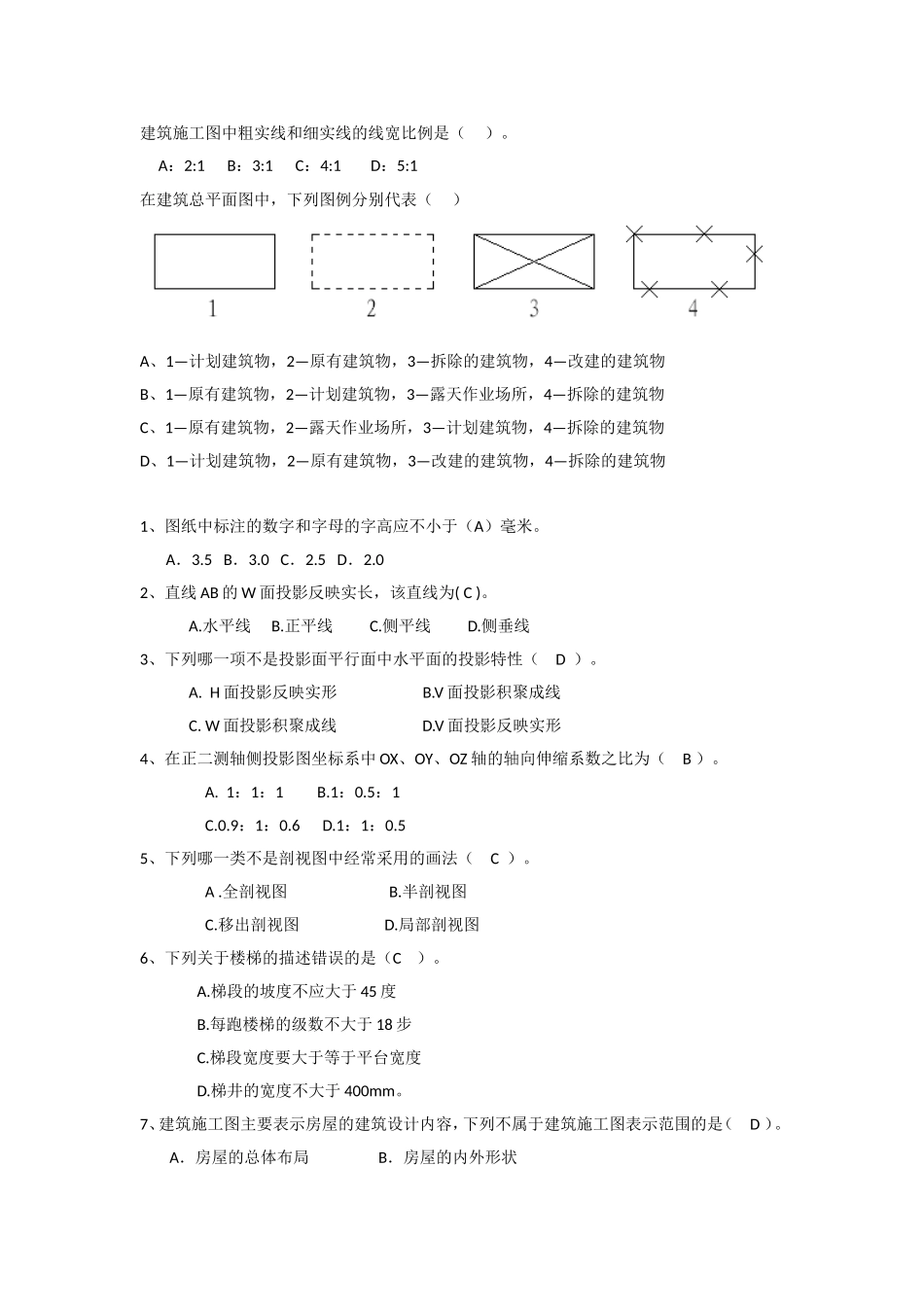

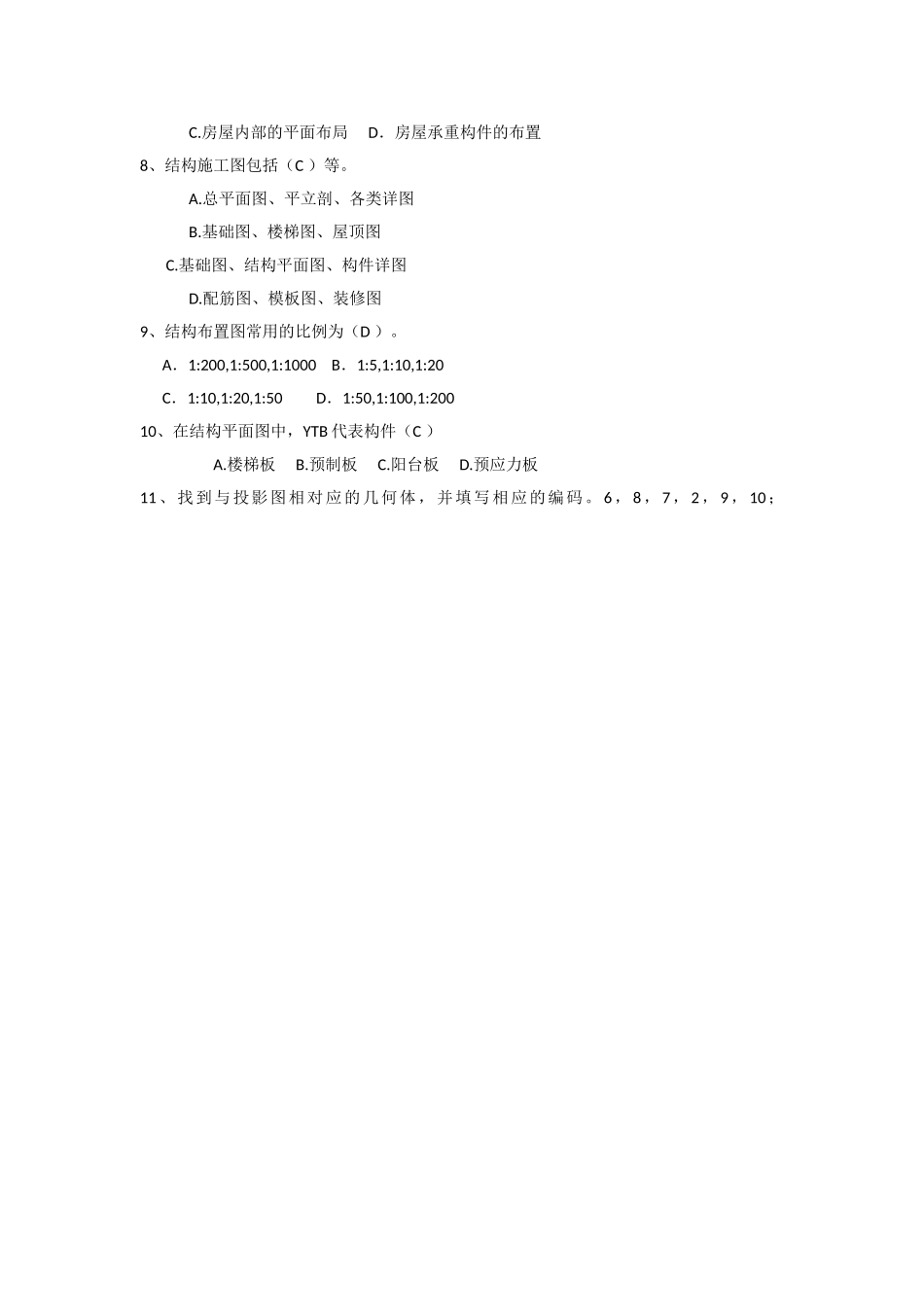

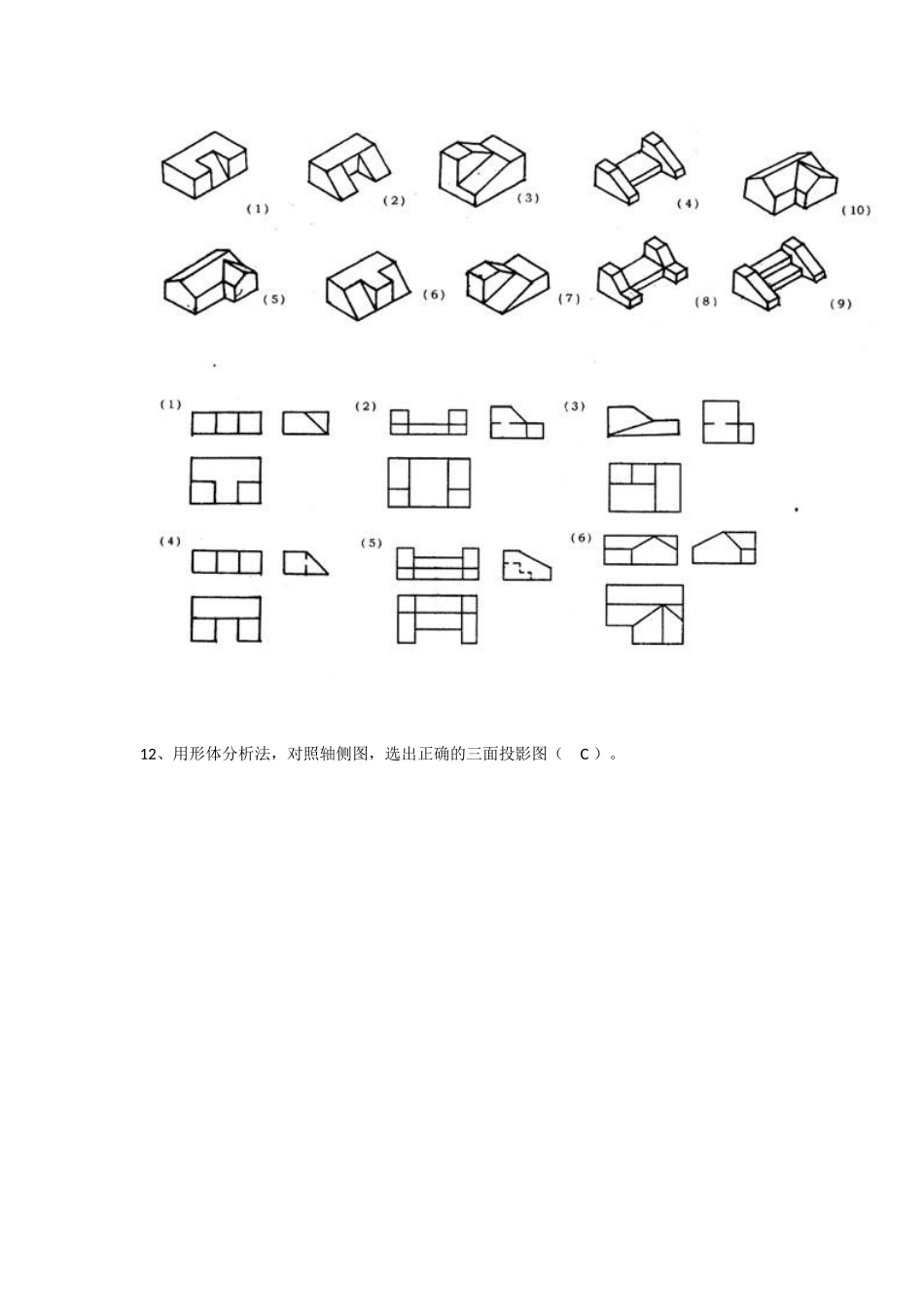

建筑施工图中粗实线和细实线的线宽比例是（）。A：2:1B：3:1C：4:1D：5:1在建筑总平面图中，下列图例分别代表（）A、1—计划建筑物，2—原有建筑物，3—拆除的建筑物，4—改建的建筑物B、1—原有建筑物，2—计划建筑物，3—露天作业场所，4—拆除的建筑物C、1—原有建筑物，2—露天作业场所，3—计划建筑物，4—拆除的建筑物D、1—计划建筑物，2—原有建筑物，3—改建的建筑物，4—拆除的建筑物1、图纸中标注的数字和字母的字高应不小于（A）毫米。A．3.5B．3.0C．2.5D．2.02、直线AB的W面投影反映实长，该直线为(C)。A.水平线B.正平线C.侧平线D.侧垂线3、下列哪一项不是投影面平行面中水平面的投影特性（D）。A.H面投影反映实形B.V面投影积聚成线C.W面投影积聚成线D.V面投影反映实形4、在正二测轴侧投影图坐标系中OX、OY、OZ轴的轴向伸缩系数之比为（B）。A.1：1：1B.1：0.5：1C.0.9：1：0.6D.1：1：0.55、下列哪一类不是剖视图中经常采用的画法（C）。A.全剖视图B.半剖视图C.移出剖视图D.局部剖视图6、下列关于楼梯的描述错误的是（C）。A.梯段的坡度不应大于45度B.每跑楼梯的级数不大于18步C.梯段宽度要大于等于平台宽度D.梯井的宽度不大于400mm。7、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（D）。A．房屋的总体布局B．房屋的内外形状C.房屋内部的平面布局D．房屋承重构件的布置8、结构施工图包括（C）等。A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图9、结构布置图常用的比例为（D）。A．1:200,1:500,1:1000B．1:5,1:10,1:20C．1:10,1:20,1:50D．1:50,1:100,1:20010、在结构平面图中，YTB代表构件（C）A.楼梯板B.预制板C.阳台板D.预应力板11、找到与投影图相对应的几何体，并填写相应的编码。6，8，7，2，9，10；12、用形体分析法，对照轴侧图，选出正确的三面投影图（C）。13、找出与投影图相对应的立体图形，并填写相应的编码。1，5，9，4，7；14、用形体分析法，对照轴侧图检查三面投影图，选择正确的三面投影图（B）。15、被截切圆柱的侧面投影为（D）。16.结构布置图常用的比例为（D）A．1:200,1:500,1:1000B．1:5,1:10,1:20C．1:10,1:20,1:50D．1:50,1:100,1:20017.从H投影图中直接反映点到平面的距离，该平面为(D)。A.水平面B.正平面C.正垂面D.铅垂面1、投影法分为中心投影、平行投影法；其中的平行投影法有分为斜投影、正投影。2、同一个物体的三个投影图的间具有“三等”关系有：长对正、高平齐、宽相等。3、组合体按组合特点分为：切割型、叠加型、综合型。4、剖视图分类有：全剖视图、半剖视图、局部剖视图。5、一幢房屋是由：基础、墙或柱、楼板层、楼梯、屋顶、门窗。6、房屋施工图按专业不同分为：建筑施工图、结构施工图、设备施工图。7、建筑制图中规定，在0号到2号图纸中，图框线离图纸左边缘的距离a=(25)mm,其余三边距离为c=(10)mm。8、建筑制图尺寸标注的四要素是起止符号、尺寸线、尺寸界线、尺寸数字。9、同一建筑形体的三面投影遵循投影的三等关系，即正面投影图和水平投影图的长对正、正面投影图和侧面投影图的高平齐、水平投影图和侧面投影图的宽相等。10、根据平面与承影面位置关系的不同，平面可以分为一般位置平面、投影面平行面、投影面垂直面三种。11、建筑总平面图中标注的尺寸是以（m）为单位；其它建筑图样（平、立、剖面）中所标注的尺寸则以（mm）为单位；标高都以（m）为单位。12、基础结构图包括基础平面图、基础详图两部分。13、若粗线宽度为b，则中线0.5b，细线0.25b;14、建筑图中的尺寸除标高及总平面图以米为单位外，其他一律以毫米为单位；15、平行正投影的性质有：积聚性，平行性，定比性，可量性；16、标高用于表示某一位置的高度，分为绝对标高和相对标高两种；17、建筑制图中规定，粗线、中线和细线的宽度各为(0.7—0.9mm=b)粗线=b,中线=0.5b,细线=0.35b。18、钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有受力筋，架立筋和箍筋；板内有受力筋和分布筋;19、根据直线和投影面相对位置关系的不同，直线可以分...
