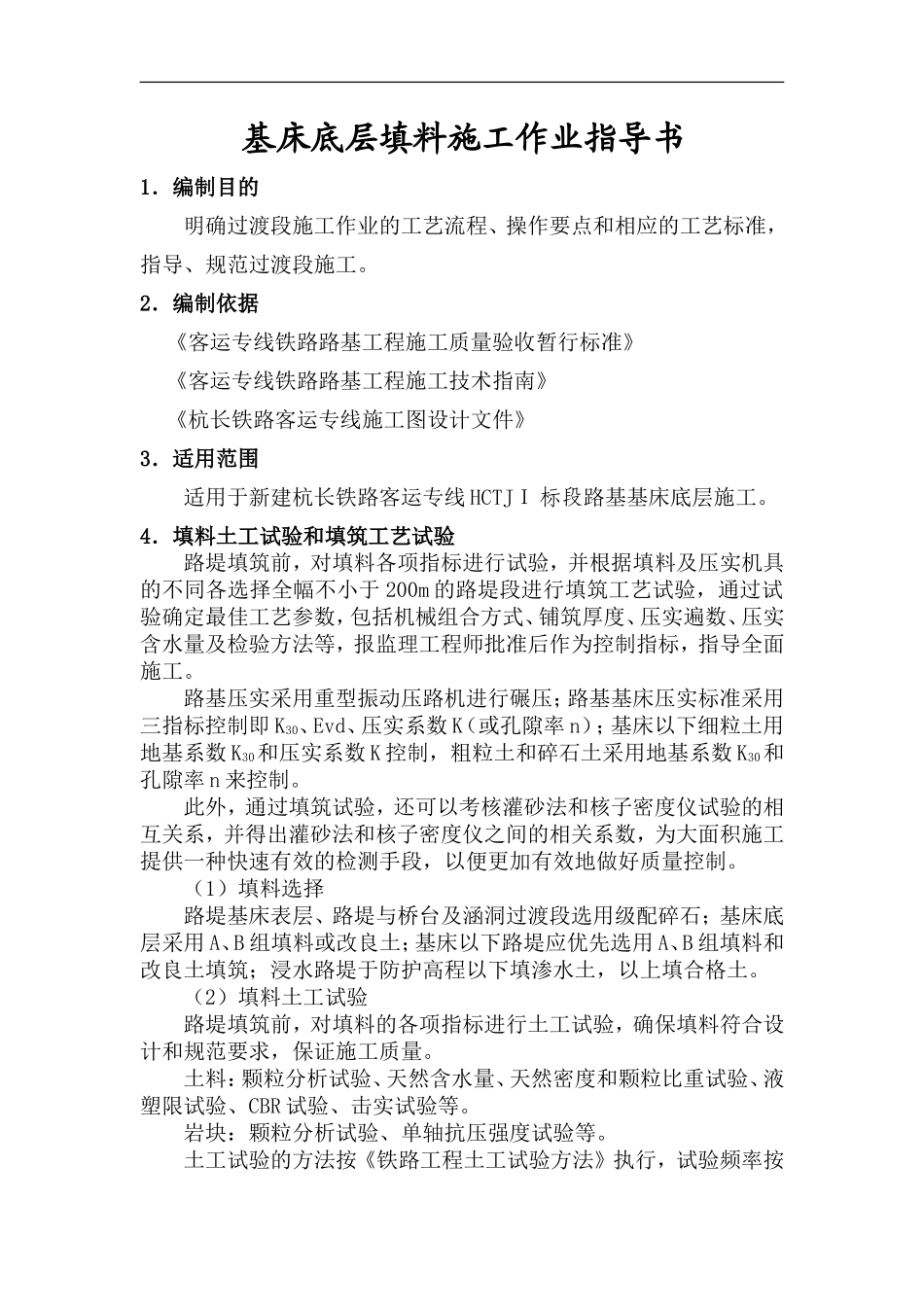

基床底层填料作业指导书_第1页
1/6

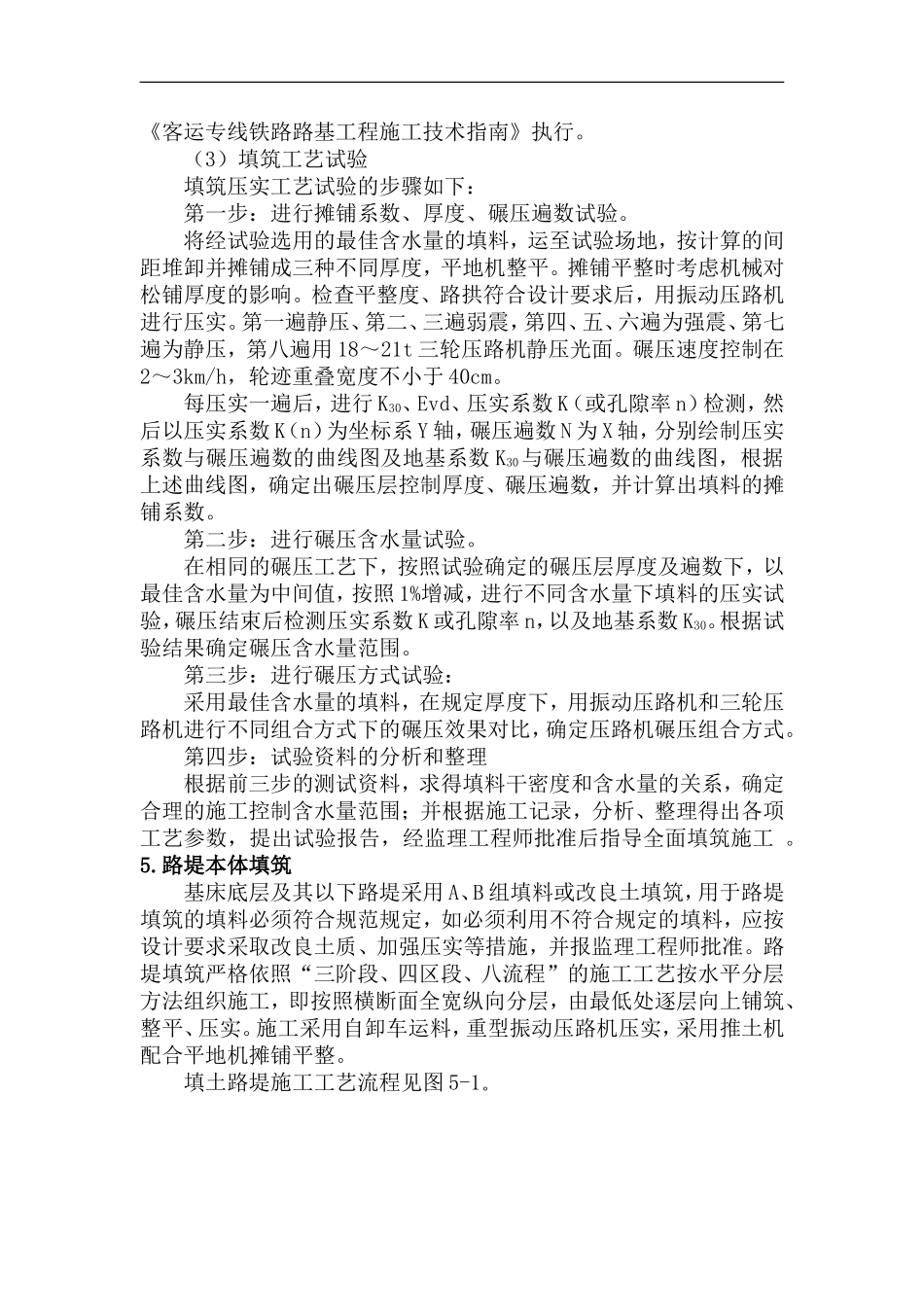

基床底层填料作业指导书_第2页
2/6

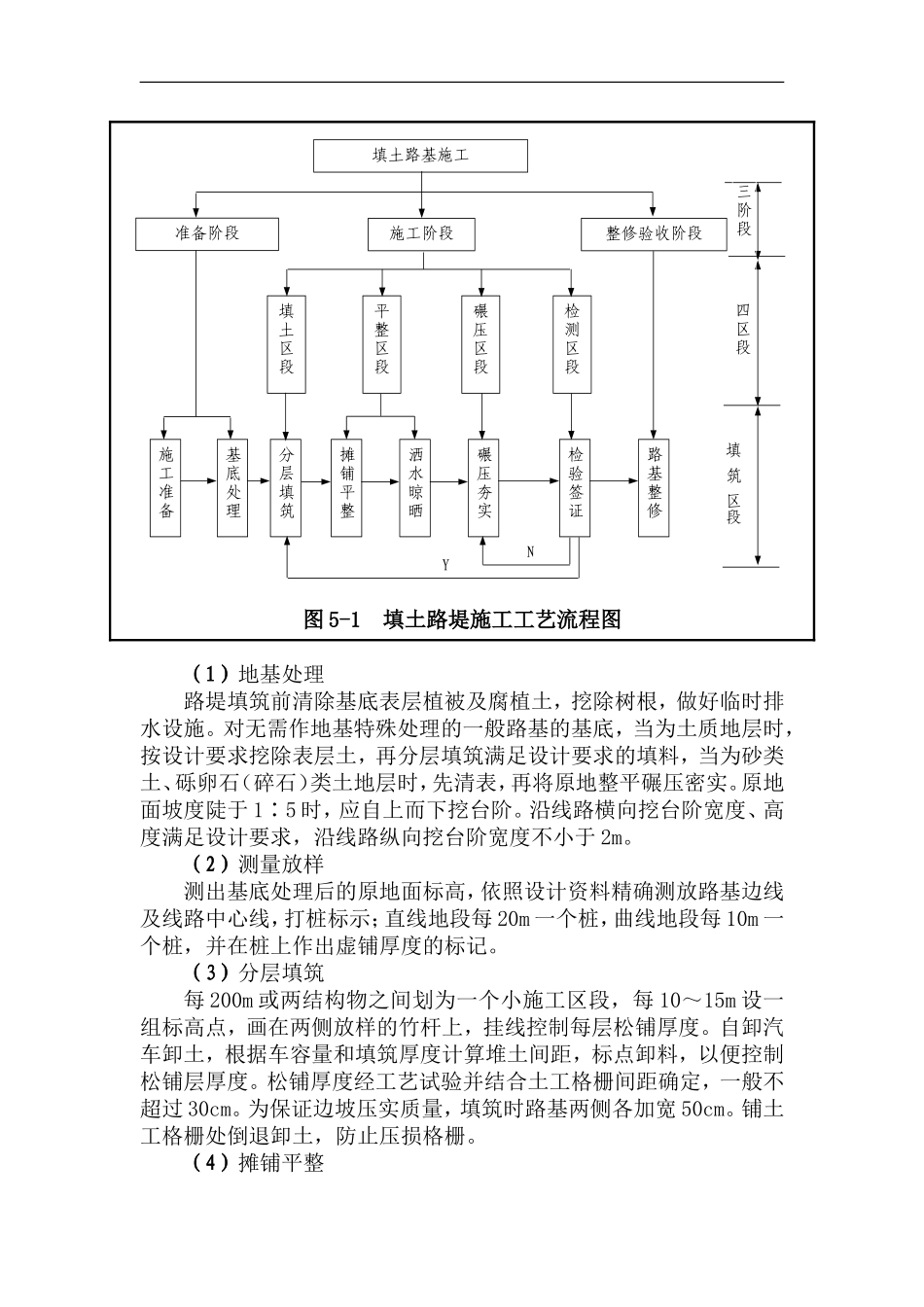

基床底层填料作业指导书_第3页
3/6
基床底层填料施工作业指导书1.编制目的明确过渡段施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范过渡段施工。2.编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《杭长铁路客运专线施工图设计文件》3.适用范围适用于新建杭长铁路客运专线HCTJⅠ标段路基基床底层施工。4.填料土工试验和填筑工艺试验路堤填筑前,对填料各项指标进行试验,并根据填料及压实机具的不同各选择全幅不小于200m的路堤段进行填筑工艺试验,通过试验确定最佳工艺参数,包括机械组合方式、铺筑厚度、压实遍数、压实含水量及检验方法等,报监理工程师批准后作为控制指标,指导全面施工。路基压实采用重型振动压路机进行碾压;路基基床压实标准采用三指标控制即K30、Evd、压实系数K(或孔隙率n);基床以下细粒土用地基系数K30和压实系数K控制,粗粒土和碎石土采用地基系数K30和孔隙率n来控制。此外,通过填筑试验,还可以考核灌砂法和核子密度仪试验的相互关系,并得出灌砂法和核子密度仪之间的相关系数,为大面积施工提供一种快速有效的检测手段,以便更加有效地做好质量控制。(1)填料选择路堤基床表层、路堤与桥台及涵洞过渡段选用级配碎石;基床底层采用A、B组填料或改良土;基床以下路堤应优先选用A、B组填料和改良土填筑;浸水路堤于防护高程以下填渗水土,以上填合格土。(2)填料土工试验路堤填筑前,对填料的各项指标进行土工试验,确保填料符合设计和规范要求,保证施工质量。土料:颗粒分析试验、天然含水量、天然密度和颗粒比重试验、液塑限试验、CBR试验、击实试验等。岩块:颗粒分析试验、单轴抗压强度试验等。土工试验的方法按《铁路工程土工试验方法》执行,试验频率按《客运专线铁路路基工程施工技术指南》执行。(3)填筑工艺试验填筑压实工艺试验的步骤如下:第一步:进行摊铺系数、厚度、碾压遍数试验。将经试验选用的最佳含水量的填料,运至试验场地,按计算的间距堆卸并摊铺成三种不同厚度,平地机整平。摊铺平整时考虑机械对松铺厚度的影响。检查平整度、路拱符合设计要求后,用振动压路机进行压实。第一遍静压、第二、三遍弱震,第四、五、六遍为强震、第七遍为静压,第八遍用18~21t三轮压路机静压光面。碾压速度控制在2~3km/h,轮迹重叠宽度不小于40cm。每压实一遍后,进行K30、Evd、压实系数K(或孔隙率n)检测,然后以压实系数K(n)为坐标系Y轴,碾压遍数N为X轴,分别绘制压实系数与碾压遍数的曲线图及地基系数K30与碾压遍数的曲线图,根据上述曲线图,确定出碾压层控制厚度、碾压遍数,并计算出填料的摊铺系数。第二步:进行碾压含水量试验。在相同的碾压工艺下,按照试验确定的碾压层厚度及遍数下,以最佳含水量为中间值,按照1%增减,进行不同含水量下填料的压实试验,碾压结束后检测压实系数K或孔隙率n,以及地基系数K30。根据试验结果确定碾压含水量范围。第三步:进行碾压方式试验:采用最佳含水量的填料,在规定厚度下,用振动压路机和三轮压路机进行不同组合方式下的碾压效果对比,确定压路机碾压组合方式。第四步:试验资料的分析和整理根据前三步的测试资料,求得填料干密度和含水量的关系,确定合理的施工控制含水量范围;并根据施工记录,分析、整理得出各项工艺参数,提出试验报告,经监理工程师批准后指导全面填筑施工。5.路堤本体填筑基床底层及其以下路堤采用A、B组填料或改良土填筑,用于路堤填筑的填料必须符合规范规定,如必须利用不符合规定的填料,应按设计要求采取改良土质、加强压实等措施,并报监理工程师批准。路堤填筑严格依照“三阶段、四区段、八流程”的施工工艺按水平分层方法组织施工,即按照横断面全宽纵向分层,由最低处逐层向上铺筑、整平、压实。施工采用自卸车运料,重型振动压路机压实,采用推土机配合平地机摊铺平整。填土路堤施工工艺流程见图5-1。图5-1填土路堤施工工艺流程图(1)地基处理路堤填筑前清除基底表层植被及腐植土,挖除树根,做好临时排水设施。对无需作地基特殊处理的一般路基的基底,当为土质地层时,按设计要求挖除表层土,再分层填筑满足设计要求的填料...
