混凝土未完全硬化的原因分析及处理_崔北名VIP免费

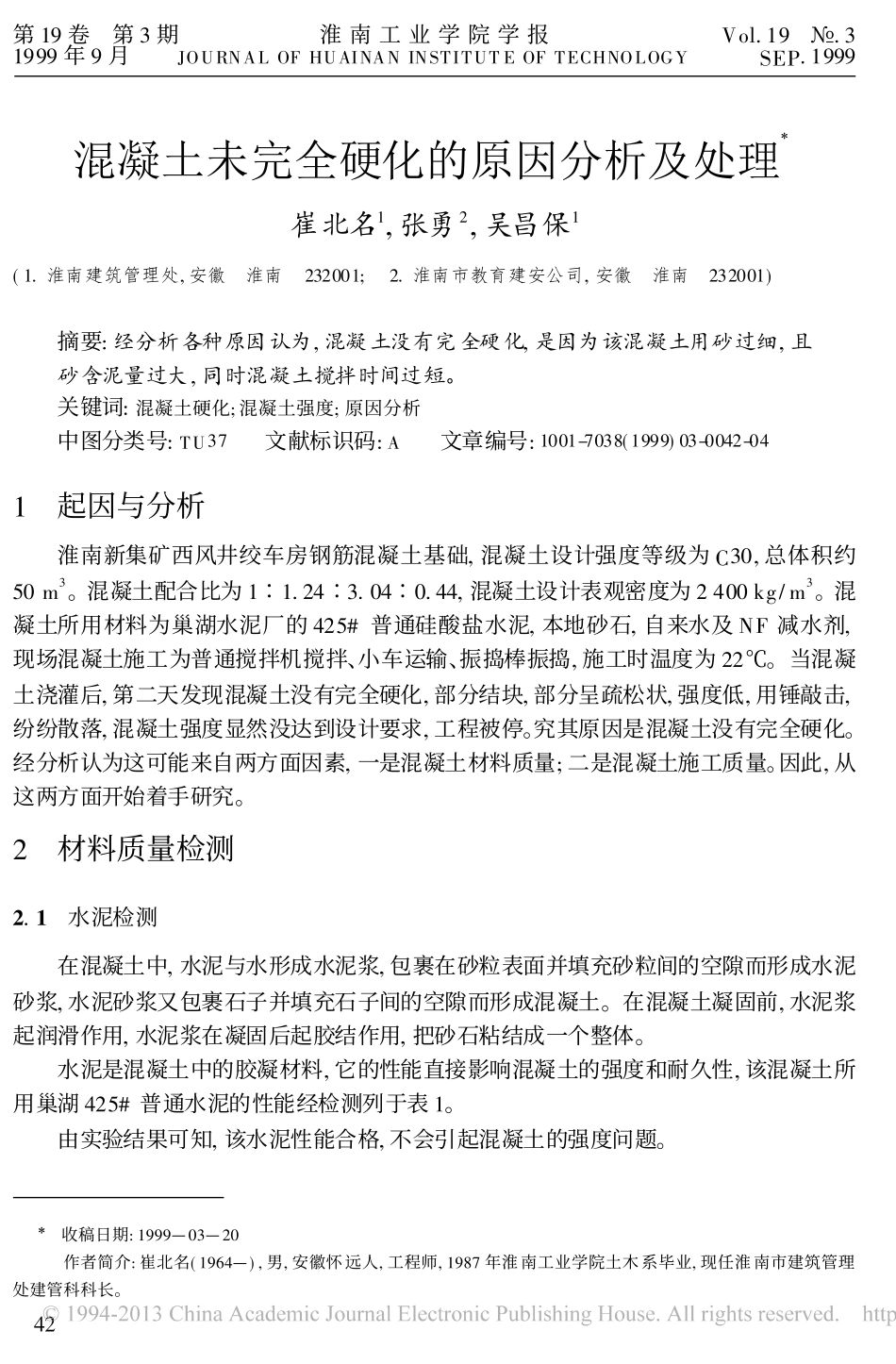

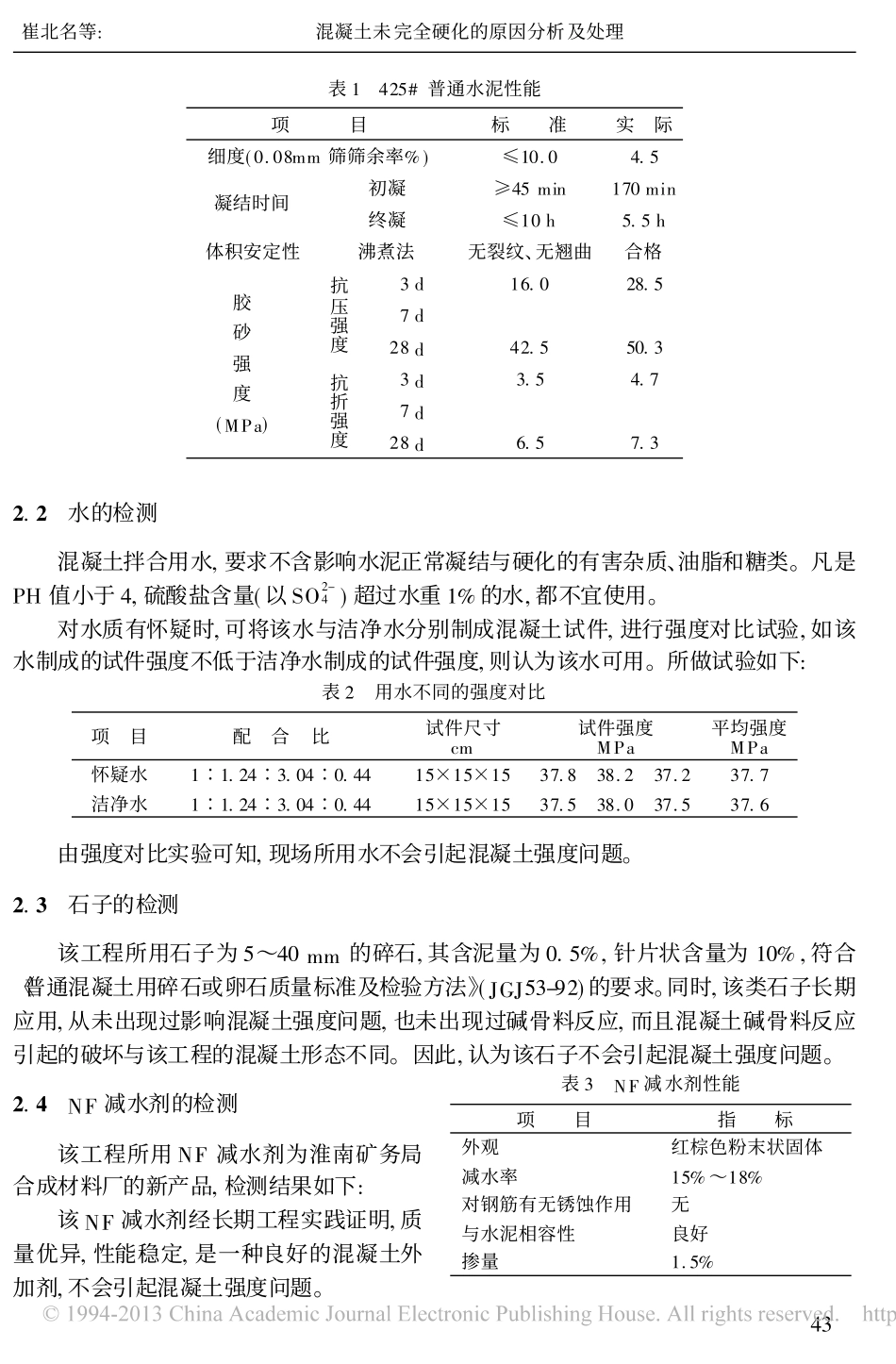

第19卷第3期淮南工业学院学报Vol.19№.31999年9月JOURNALOFHUAINANINSTITUTEOFTECHNOLOGYSEP.1999混凝土未完全硬化的原因分析及处理X崔北名1,张勇2,吴昌保1(1.淮南建筑管理处,安徽淮南232001;2.淮南市教育建安公司,安徽淮南232001)摘要:经分析各种原因认为,混凝土没有完全硬化,是因为该混凝土用砂过细,且砂含泥量过大,同时混凝土搅拌时间过短。关键词:混凝土硬化;混凝土强度;原因分析中图分类号:TU37文献标识码:A文章编号:1001-7038(1999)03-0042-041起因与分析淮南新集矿西风井绞车房钢筋混凝土基础,混凝土设计强度等级为C30,总体积约50m3。混凝土配合比为1∶1.24∶3.04∶0.44,混凝土设计表观密度为2400kg/m3。混凝土所用材料为巢湖水泥厂的425#普通硅酸盐水泥,本地砂石,自来水及NF减水剂,现场混凝土施工为普通搅拌机搅拌、小车运输、振捣棒振捣,施工时温度为22℃。当混凝土浇灌后,第二天发现混凝土没有完全硬化,部分结块,部分呈疏松状,强度低,用锤敲击,纷纷散落,混凝土强度显然没达到设计要求,工程被停。究其原因是混凝土没有完全硬化。经分析认为这可能来自两方面因素,一是混凝土材料质量;二是混凝土施工质量。因此,从这两方面开始着手研究。2材料质量检测2.1水泥检测在混凝土中,水泥与水形成水泥浆,包裹在砂粒表面并填充砂粒间的空隙而形成水泥砂浆,水泥砂浆又包裹石子并填充石子间的空隙而形成混凝土。在混凝土凝固前,水泥浆起润滑作用,水泥浆在凝固后起胶结作用,把砂石粘结成一个整体。水泥是混凝土中的胶凝材料,它的性能直接影响混凝土的强度和耐久性,该混凝土所用巢湖425#普通水泥的性能经检测列于表1。由实验结果可知,该水泥性能合格,不会引起混凝土的强度问题。42X收稿日期:1999—03—20作者简介:崔北名(1964—),男,安徽怀远人,工程师,1987年淮南工业学院土木系毕业,现任淮南市建筑管理处建管科科长。表1425#普通水泥性能项目标准实际细度(0.08mm筛筛余率%)≤10.04.5凝结时间初凝≥45min170min终凝≤10h5.5h体积安定性沸煮法无裂纹、无翘曲合格胶砂强度(MPa)抗压强度3d16.028.57d28d42.550.3抗折强度3d3.54.77d28d6.57.32.2水的检测混凝土拌合用水,要求不含影响水泥正常凝结与硬化的有害杂质、油脂和糖类。凡是PH值小于4,硫酸盐含量(以SO2-4)超过水重1%的水,都不宜使用。对水质有怀疑时,可将该水与洁净水分别制成混凝土试件,进行强度对比试验,如该水制成的试件强度不低于洁净水制成的试件强度,则认为该水可用。所做试验如下:表2用水不同的强度对比项目配合比试件尺寸cm试件强度MPa平均强度MPa怀疑水1∶1.24∶3.04∶0.4415×15×1537.838.237.237.7洁净水1∶1.24∶3.04∶0.4415×15×1537.538.037.537.6由强度对比实验可知,现场所用水不会引起混凝土强度问题。2.3石子的检测该工程所用石子为5～40mm的碎石,其含泥量为0.5%,针片状含量为10%,符合《普通混凝土用碎石或卵石质量标准及检验方法》(JGJ53-92)的要求。同时,该类石子长期应用,从未出现过影响混凝土强度问题,也未出现过碱骨料反应,而且混凝土碱骨料反应引起的破坏与该工程的混凝土形态不同。因此,认为该石子不会引起混凝土强度问题。2.4NF减水剂的检测该工程所用NF减水剂为淮南矿务局合成材料厂的新产品,检测结果如下:该NF减水剂经长期工程实践证明,质量优异,性能稳定,是一种良好的混凝土外加剂,不会引起混凝土强度问题。表3NF减水剂性能项目指标外观红棕色粉末状固体减水率15%～18%对钢筋有无锈蚀作用无与水泥相容性良好掺量1.5%43崔北名等:混凝土未完全硬化的原因分析及处理2.5砂的检测该工程所用砂为本地产河砂,其性能如下:表4砂的试验筛孔尺寸(mm)5.002.501.250.630.3150.16底盘分计筛余量{g}2.515.012.588.018514750分计筛余率(%)0.53.02.517.637.029.410.0累计筛余率(%)0.53.56.023.660.690.0100.1细度模数1.82表观密度(kg/m3)1410含泥量(%)6.4由试验结果可知,该细砂的含泥量已超标,普通混凝土用砂对砂中有害杂质含量(JGJ52-92)的含泥呈要求是小于等于3.0%,现在的含泥量已达6.4%,是不合标准的。在混凝土拌合物中,必须有足够的水泥浆包裹砂粒表面,并填充砂粒间的空隙。由于该砂已是较细的砂,总表面积要大得多,...
