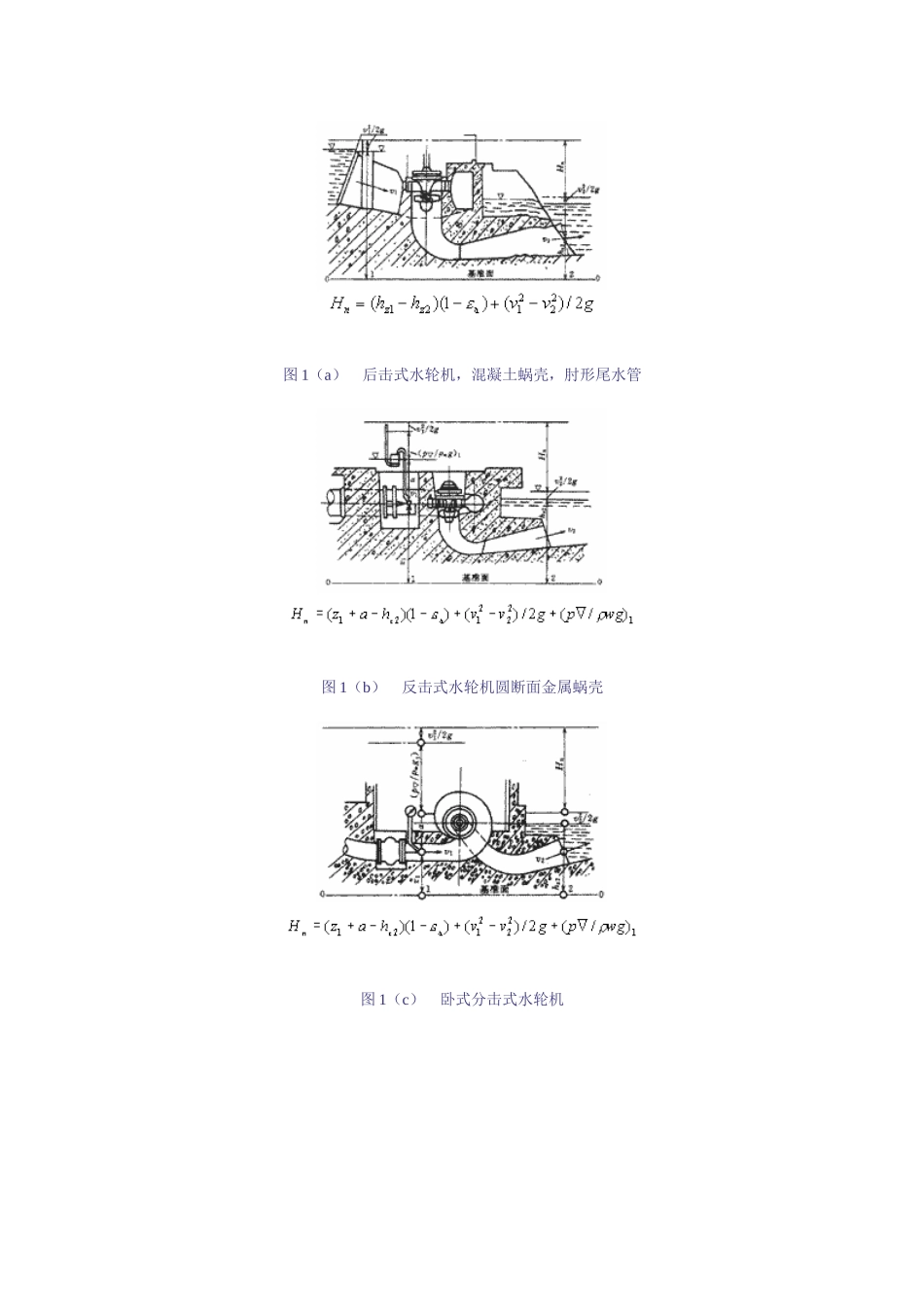

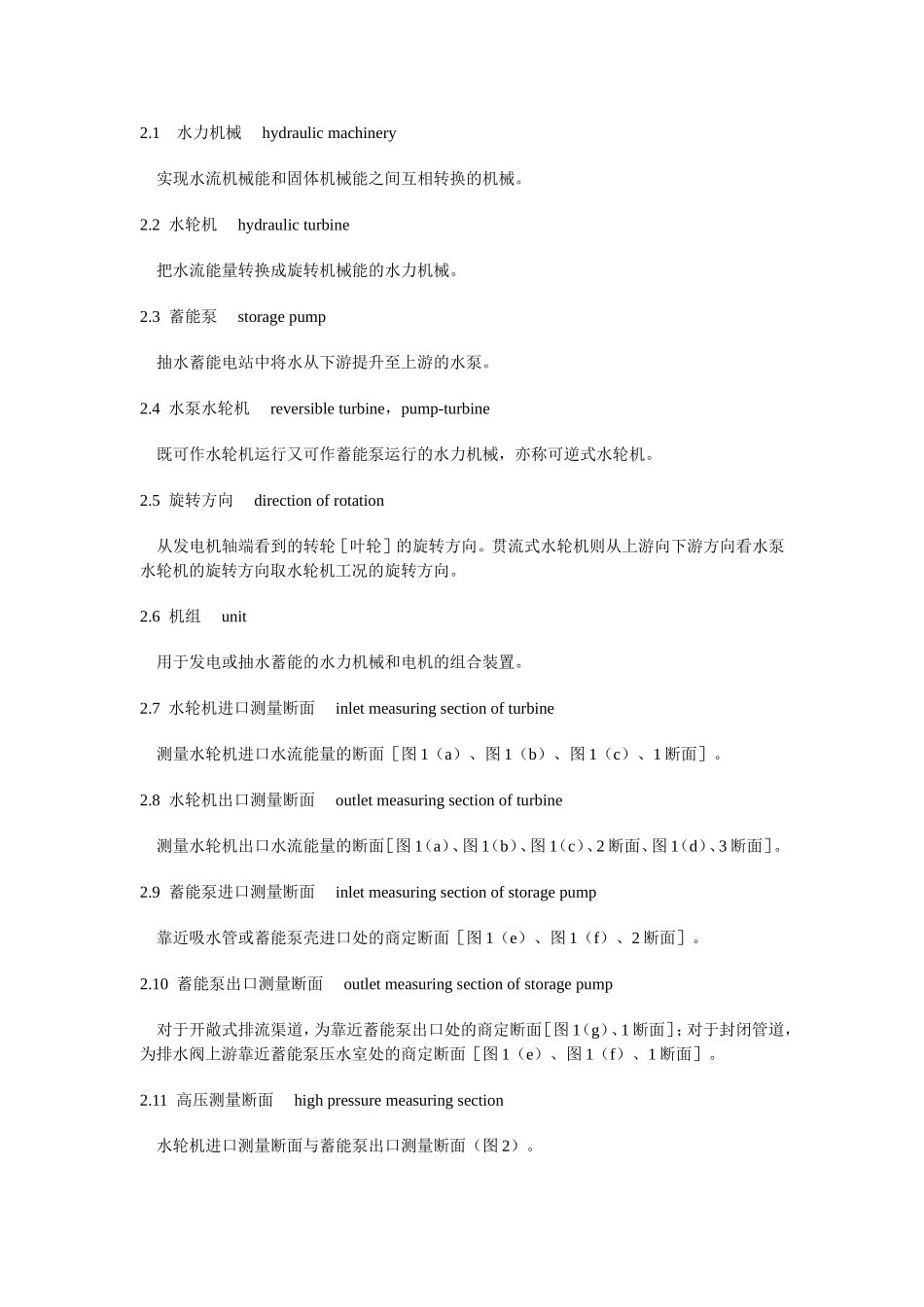

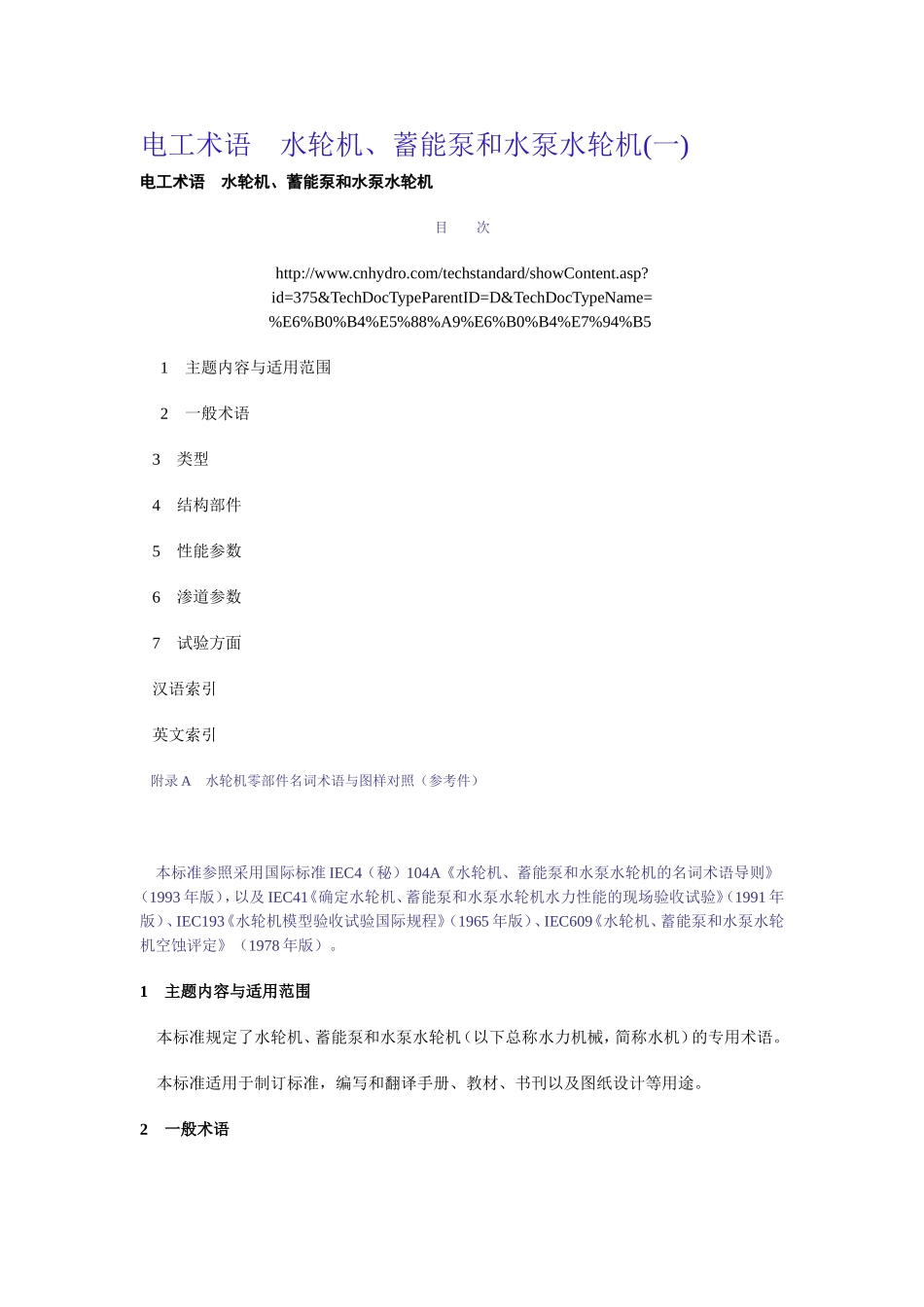

电工术语水轮机、蓄能泵和水泵水轮机(一)电工术语水轮机、蓄能泵和水泵水轮机目次http://www.cnhydro.com/techstandard/showContent.asp?id=375&TechDocTypeParentID=D&TechDocTypeName=%E6%B0%B4%E5%88%A9%E6%B0%B4%E7%94%B51主题内容与适用范围2一般术语3类型4结构部件5性能参数6渗道参数7试验方面汉语索引英文索引附录A水轮机零部件名词术语与图样对照（参考件）本标准参照采用国际标准IEC4（秘）104A《水轮机、蓄能泵和水泵水轮机的名词术语导则》（1993年版），以及IEC41《确定水轮机、蓄能泵和水泵水轮机水力性能的现场验收试验》（1991年版）、IEC193《水轮机模型验收试验国际规程》（1965年版）、IEC609《水轮机、蓄能泵和水泵水轮机空蚀评定》（1978年版）。1主题内容与适用范围本标准规定了水轮机、蓄能泵和水泵水轮机（以下总称水力机械，简称水机）的专用术语。本标准适用于制订标准，编写和翻译手册、教材、书刊以及图纸设计等用途。2一般术语2.1水力机械hydraulicmachinery实现水流机械能和固体机械能之间互相转换的机械。2.2水轮机hydraulicturbine把水流能量转换成旋转机械能的水力机械。2.3蓄能泵storagepump抽水蓄能电站中将水从下游提升至上游的水泵。2.4水泵水轮机reversibleturbine，pump-turbine既可作水轮机运行又可作蓄能泵运行的水力机械，亦称可逆式水轮机。2.5旋转方向directionofrotation从发电机轴端看到的转轮［叶轮］的旋转方向。贯流式水轮机则从上游向下游方向看水泵水轮机的旋转方向取水轮机工况的旋转方向。2.6机组unit用于发电或抽水蓄能的水力机械和电机的组合装置。2.7水轮机进口测量断面inletmeasuringsectionofturbine测量水轮机进口水流能量的断面［图1（a）、图1（b）、图1（c）、1断面］。2.8水轮机出口测量断面outletmeasuringsectionofturbine测量水轮机出口水流能量的断面［图1（a）、图1（b）、图1（c）、2断面、图1（d）、3断面］。2.9蓄能泵进口测量断面inletmeasuringsectionofstoragepump靠近吸水管或蓄能泵壳进口处的商定断面［图1（e）、图1（f）、2断面］。2.10蓄能泵出口测量断面outletmeasuringsectionofstoragepump对于开敞式排流渠道，为靠近蓄能泵出口处的商定断面［图1（g）、1断面］；对于封闭管道，为排水阀上游靠近蓄能泵压水室处的商定断面［图1（e）、图1（f）、1断面］。2.11高压测量断面highpressuremeasuringsection水轮机进口测量断面与蓄能泵出口测量断面（图2）。图1（a）后击式水轮机，混凝土蜗壳，肘形尾水管图1（b）反击式水轮机圆断面金属蜗壳图1（c）卧式分击式水轮机A单喷嘴B双喷嘴Q=QI+QII图1（d）水斗式水轮机图1（e）离心泵——卧轴图1（f）离心泵—立轴图1（g）轴流泵灯泡式机组图22.12低压测量断面lowpressuremeasuringsection水轮机出口测量断面与蓄能泵进口测量断面（图2）。2.13立式、卧式和倾斜式机组vertical，horizontalandinclinedunit主轴呈铅直、水平和倾斜布置的机组。2.14可调式水力机械regulatedhydraulicmachinery用导叶、转轮［叶轮］叶片或喷嘴来调节流量的水力机械。2.15不可调式水力机械non-regulatedhydraulicmachinery不能进行流量调节的水力机械。2.16主阀mainvalve装设在压力管道和蜗壳（压水室）之间能切断水流的阀门。3类型3.1水轮机3.1.1反击式水轮机reactionturbine转轮利用水流的压力能和动能作功的水轮机。3.1.2混流式水轮机Francisturbine，mixed-flowturbine轴面水流径向流入、轴向流出转轮的反击式水轮机，又称法兰西斯式水轮机。3.1.3轴流式水轮机axialturbine轴面水流轴向进、出转轮的反击式水轮机。3.1.4轴流转桨式水轮机Kaplanturbine，axial-flowadjustablebladpropellerturbine转轮叶片可与导叶协联调节的轴流式水轮机，又称卡普兰式水轮机。3.1.5轴流调桨式水轮机Thomaturbine仅转轮叶片可调节的轴流式水轮机，又称托马式水轮机。3.1.6轴流定桨式水轮机Propellerturbine转轮叶片不可调的（或停机可调的）轴流式水轮机。3.1.7贯流式水轮机tubularturbine，throughflowturbine过流通道呈直线（或S形）布置的轴流式水轮机。3.1.8灯泡式水轮机bulbturbine发...
