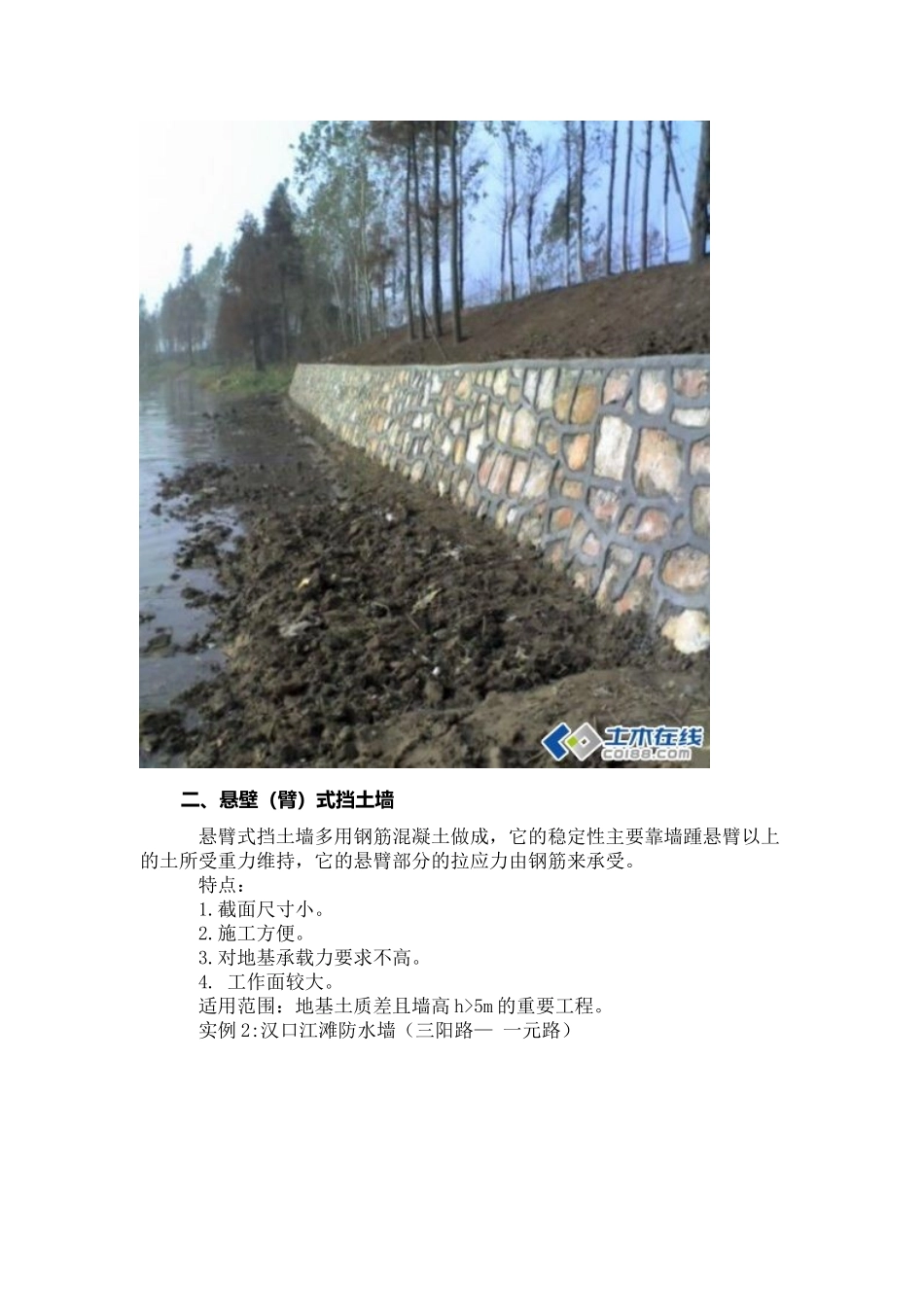

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。我给大家简单介绍几种常用的挡土墙。一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。特点：1.结构简单，施工方便。2.施工工期短。3.能就地取材。4.对地基承载力要求高。5.工程量大，沉降量大。适用范围：墙高h<5m且地基承载力较高地段实例1：汉南区省道汉仙线K1+450处，在塌方处修建了重力式挡土墙二、悬壁（臂）式挡土墙悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。特点：1.截面尺寸小。2.施工方便。3.对地基承载力要求不高。4.工作面较大。适用范围：地基土质差且墙高h>5m的重要工程。实例2:汉口江滩防水墙（三阳路—一元路）三、扶壁式挡土墙当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8h~1.0h设置一道扶壁，称为扶壁式挡土墙。特点：1.工程量小。2.对地基承载力要求不高。3.工艺较悬臂式复杂。适用范围：地质条件差且墙高h>10m的重要工程实例3:四、锚杆、锚定板式挡土墙锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成。锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构。锚定板式挡土墙锚杆挡土墙特点：1.结构轻，柔性大。2.工程量少，造价低。3.施工工艺较复杂适用范围：适用于地基承载力较低的重要工程，墙高可达27m。五、加筋挡土墙加筋挡土墙由面板、拉筋组成。依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。•特点：1、结构轻，刚度大。2、设计、施工简单。•适用范围：加固河堤、围堰等•实例4
