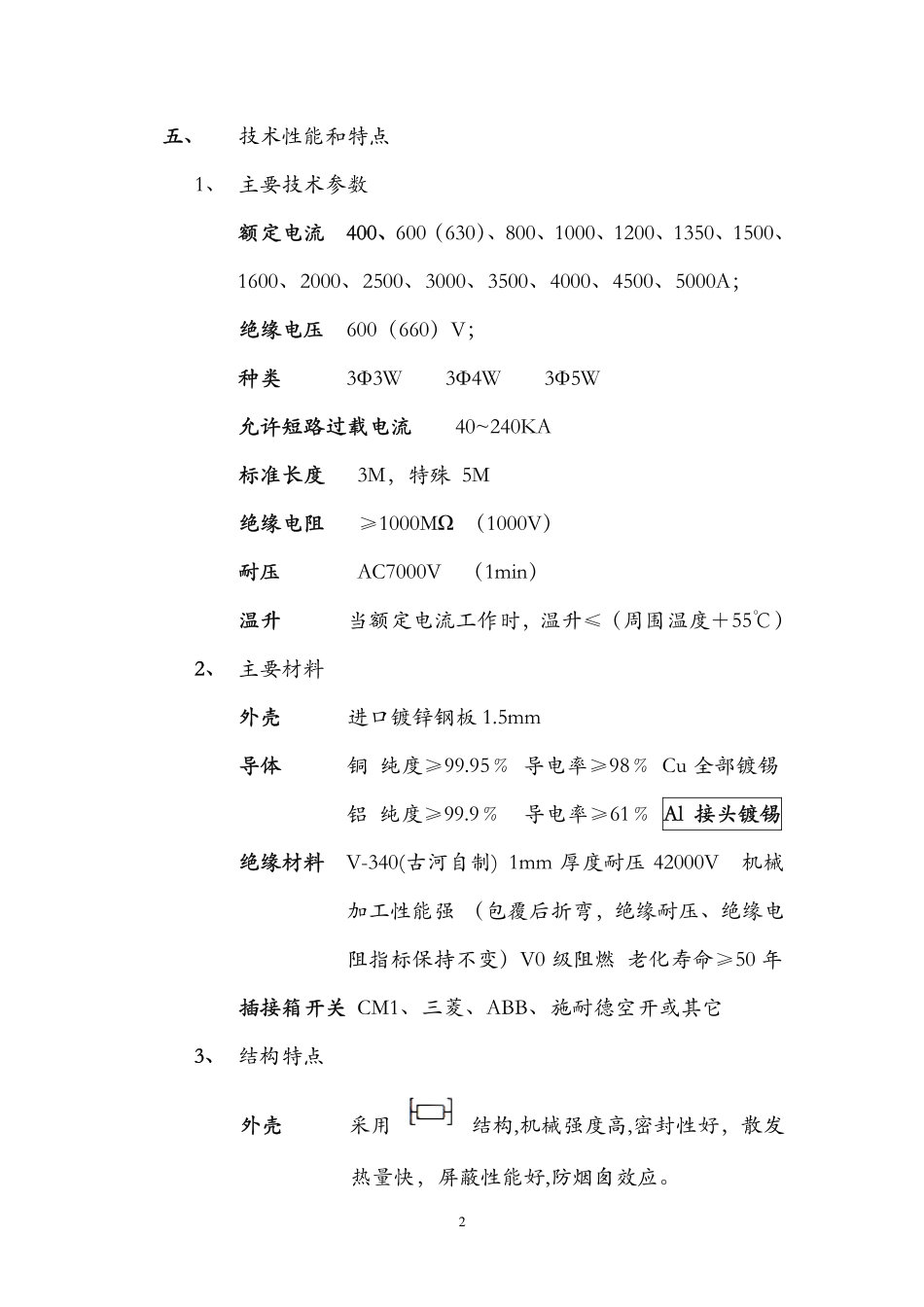

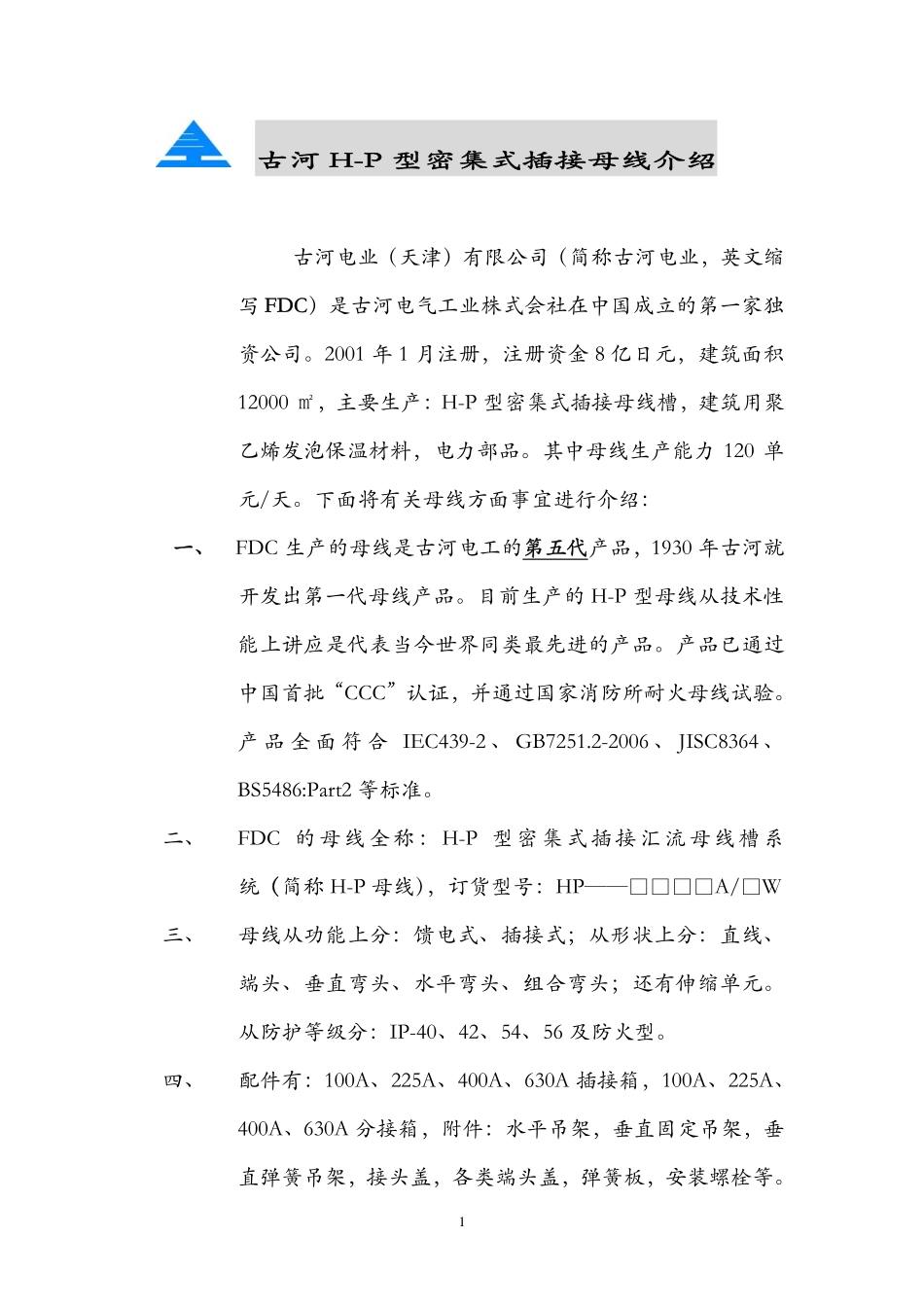

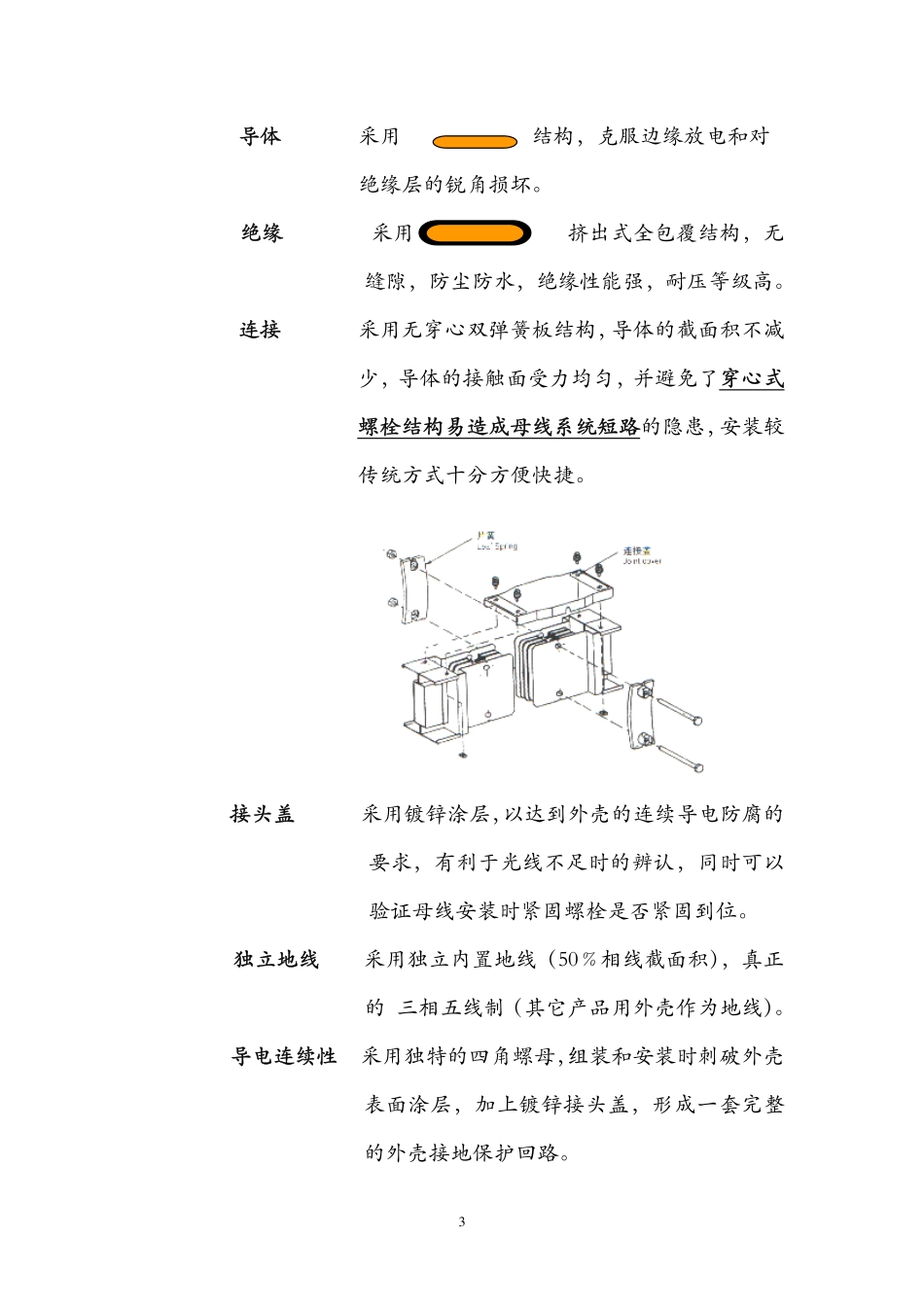

1古河H-P型密集式插接母线介绍古河电业（天津）有限公司（简称古河电业，英文缩写FDC）是古河电气工业株式会社在中国成立的第一家独资公司。2001年1月注册，注册资金8亿日元，建筑面积12000㎡，主要生产：H-P型密集式插接母线槽，建筑用聚乙烯发泡保温材料，电力部品。其中母线生产能力120单元/天。下面将有关母线方面事宜进行介绍：一、FDC生产的母线是古河电工的第五代产品，1930年古河就开发出第一代母线产品。目前生产的H-P型母线从技术性能上讲应是代表当今世界同类最先进的产品。产品已通过中国首批“CCC”认证，并通过国家消防所耐火母线试验。产品全面符合IEC439-2、GB7251.2-2006、JISC8364、BS5486:Part2等标准。二、FDC的母线全称：H-P型密集式插接汇流母线槽系统（简称H-P母线），订货型号：HP——□□□□A/□W三、母线从功能上分：馈电式、插接式；从形状上分：直线、端头、垂直弯头、水平弯头、组合弯头；还有伸缩单元。从防护等级分：IP-40、42、54、56及防火型。四、配件有：100A、225A、400A、630A插接箱，100A、225A、400A、630A分接箱，附件：水平吊架，垂直固定吊架，垂直弹簧吊架，接头盖，各类端头盖，弹簧板，安装螺栓等。2五、技术性能和特点1、主要技术参数额定电流400、600（630）、800、1000、1200、1350、1500、1600、2000、2500、3000、3500、4000、4500、5000A；绝缘电压600（660）V；种类3Ф3W3Ф4W3Ф5W允许短路过载电流40~240KA标准长度3M，特殊5M绝缘电阻≥1000MΩ（1000V）耐压AC7000V（1min）温升当额定电流工作时，温升≤（周围温度＋55℃）2、主要材料外壳进口镀锌钢板1.5mm导体铜纯度≥99.95﹪导电率≥98﹪Cu全部镀锡铝纯度≥99.9﹪导电率≥61﹪Al接头镀锡绝缘材料V-340(古河自制)1mm厚度耐压42000V机械加工性能强（包覆后折弯，绝缘耐压、绝缘电阻指标保持不变）V0级阻燃老化寿命≥50年插接箱开关CM1、三菱、ABB、施耐德空开或其它3、结构特点外壳采用结构,机械强度高,密封性好，散发热量快，屏蔽性能好,防烟囱效应。3导体采用结构，克服边缘放电和对绝缘层的锐角损坏。绝缘采用挤出式全包覆结构，无缝隙，防尘防水，绝缘性能强，耐压等级高。连接采用无穿心双弹簧板结构，导体的截面积不减少，导体的接触面受力均匀，并避免了穿心式螺栓结构易造成母线系统短路的隐患，安装较传统方式十分方便快捷。接头盖采用镀锌涂层，以达到外壳的连续导电防腐的要求，有利于光线不足时的辨认，同时可以验证母线安装时紧固螺栓是否紧固到位。独立地线采用独立内置地线（50﹪相线截面积），真正的三相五线制（其它产品用外壳作为地线）。导电连续性采用独特的四角螺母，组装和安装时刺破外壳表面涂层，加上镀锌接头盖，形成一套完整的外壳接地保护回路。4插接箱（PIB）安装时插接箱接地脚先插入母线外壳接地后，导电夹再插接到母线（A、B、C、N、PE）各相，可带电安装PIB；合闸后箱盖不能打开，插接箱不能取下，可避免误操作。伸缩单元独特的伸缩单元能够吸收因热胀冷缩而引起的母线变形量。汇流母线槽的延伸率为：1.8*10-2mm/m/℃,垂直布置的母线槽每隔30~35m必须安装伸缩单元。低阻抗非常低的阻抗值，完全满足用户远距离用电的传输要求。六、高品质低价格作为当今世界最高品质性能的产品，古河母线的价位在中国国内同类型母线产品中处于中低价位。5※母线：母线弯头按电流等级区分每个弯头加500~1500元不等。IP42加10﹪，IP54加30﹪，IP56加50﹪。※注：根据母线系统走线的难易程度价格做上下调整※插接箱与分接箱：根据用户要求另行报价※附件：弹簧吊架为收费附件，接头盖、安装螺栓及弹簧压板将免费赠送。※以上为古河电业（天津）有限公司（FDC）母线系统产品情况的简单介绍，谨供参考。古河电业（天津）有限公司
