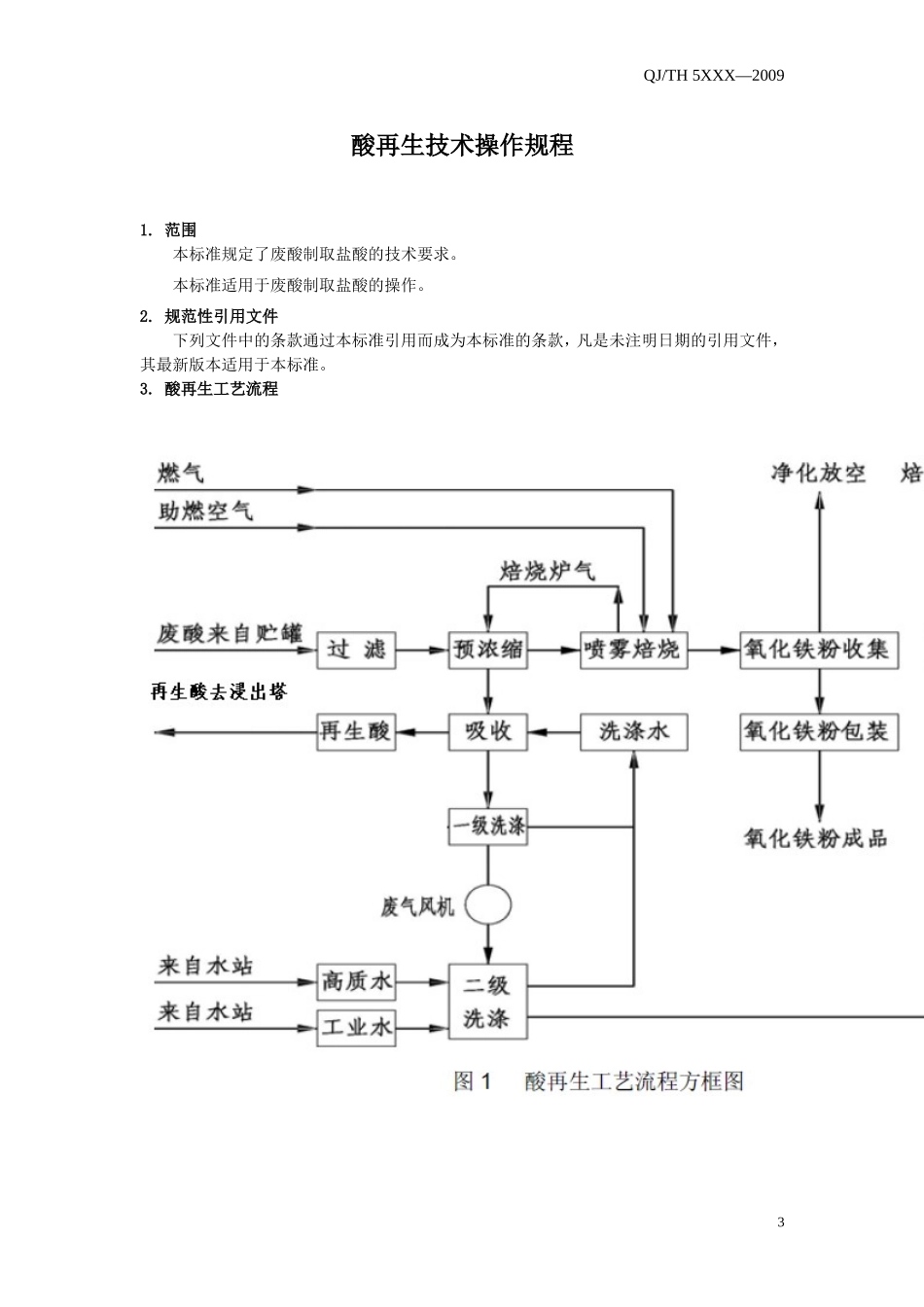

QJ/LG5026-2006QB攀枝花新钢钒股份有限公司企业标准QJ/LG5026-2006富钛料酸再生技术操作规程(试行)2009-XX-XX发布2009-XX-XX实施攀枝花新钢钒股份有限公司提钒炼钢厂发布QJ/LG5026-2006前言为规范富钛料中试线酸再生技术管理，科学有效地组织生产，保证生产的顺利进行，根据QG/PG0001－2004《标准化管理标准》的要求，结合酸再生机组生产工艺实际，特制定本标准。本标准由富钛料中试线提出。本标准由富钛料中试线归口。本标准由富钛料中试线起草。本标准主要起草人：ⅠQJ/TH5XXX—2009酸再生技术操作规程1.范围本标准规定了废酸制取盐酸的技术要求。本标准适用于废酸制取盐酸的操作。2.规范性引用文件下列文件中的条款通过本标准引用而成为本标准的条款，凡是未注明日期的引用文件，其最新版本适用于本标准。3.酸再生工艺流程3QJ/TH5XXX—2009工艺描述：用泵将废酸罐中的酸送到废酸过滤器，在过滤器中，将浸出作业中产生的固体颗粒和不溶解的残留物从酸液中分离出来。废酸通过一个气动调节阀进入预浓缩器的底部，由该气动调节阀自动地控制预浓缩器底部的液位。酸液以指定的量从预浓缩器流向循环泵。废酸通过预浓缩器循环，与来自焙烧炉的高温焙烧气体进行直接的热交换，蒸发部分液体。预浓缩过的浓缩废酸液由焙烧炉给料泵以一恒定流量经浓缩废酸管道过滤器过滤后送到焙烧炉的喷嘴；喷嘴（2个）安装在喷枪（2个）上，而喷枪插于焙烧炉的顶部，可自由插入及提出，在喷枪内部的喷嘴前有过滤管，以防喷嘴堵塞。焙烧炉为钢壳内衬耐火耐酸砖结构，在钢壳圆周方向呈切线布置2个直接加热烧嘴。燃烧气体在焙烧炉内部形成螺旋状上升流动，烘干来自喷嘴的预浓缩酸液滴，焙烧炉热区域内（300～800℃），FeCl2和FeCl3按照下述方程分解：2FeCl2＋2H2O＋1/2O2Fe2O3＋4HCl↑2FeCl3＋3H2OFe2O3＋6HCl↑固体颗粒（Fe2O3）以粉末的形式落在焙烧炉下部锥形体中，用旋转阀排放。旋转阀可以使焙烧炉内部的气体同外部气体隔离开来。在旋转阀的上部安装有团块破碎机，用来破碎任何可从焙烧炉壁落下的Fe2O3团块。焙烧炉气体由燃烧废气、水蒸汽和氯化氢气体组成，从焙烧炉的顶部离开焙烧炉并通过旋风分离器将所含的Fe2O3粉尘大部分分离出来。分离出的氧化物通过旋转阀排放，并返回到焙烧炉。.焙烧气体进入预浓缩器，在预浓缩器中，高温气体直接与循环废酸接触，而被冷却和清洗的气体则直接进入吸收塔。吸收塔中使用集水槽汇集的洗涤水吸收氯化氢气体，洗涤水通过吸收塔供水泵从吸收塔顶部送入，由喷嘴分配器将洗涤水均匀分布在吸收塔中的填料上。在逆流过程中，气体中的氯化氢成份被洗涤水吸收，形成再生酸。再生酸从底部离开吸收塔，靠液位差自流至再生酸罐，经再生酸泵送至罐区配酸罐中。含有燃烧废气含微量HCl的水蒸汽的废气则从吸收塔顶部离开。废气自吸收塔离开后进入一级洗涤塔以除去氧化铁粉微小颗粒和降低废气中HCl的含量。一级洗涤塔内装加强型波纹规整填料。在塔顶用漂洗水循环洗涤废气，下部排放的洗涤水通过调节阀流入集水槽，用作吸收塔供水，塔顶的废气经废气风机后进入二级洗涤塔。在二级洗涤塔的上部将高质水供给该塔洗涤废气，通过循环洗涤后的废气（符合排放标准）排入大气中。废气风机可以自动控制废气风机入口前所有的设备及管道均处于轻微的负压状态，因此，氯化氢气体不会泄漏。自焙烧炉底部出来的氧化铁粉由一气力输送系统输送（在轻微的负压状态下工作以防止粉尘泄漏到大气中）到氧化铁粉仓。在氧化铁粉仓的上部安装有一个塑烧板式过滤器以清洁输送Fe2O3时用过的空气，然后将空气排放到大气中。在料仓底部，用螺旋旋转阀将Fe2O3粉排放进装袋机的容器中。主要工业过程参数，即温度、压力和流量在控制室中都由数字显示出来，而重要的操作参数都由PLC系统自动控制；设备的启动、控制和停车都可由键盘完成。报警和功能错误都由一个独立的报警备忘录进行记录，因此，操作人员很容易从控制室中检查设备操作状态。再生机组的自动化控制操作简化，同时确保安全操作，联锁系统可以防止在设备失效或未预料技术故障，如加热介质、电源等欠缺，甚至无操作人员时，所导致的设备损坏。万一出现...
