一`有界空间中的电磁波VIP免费

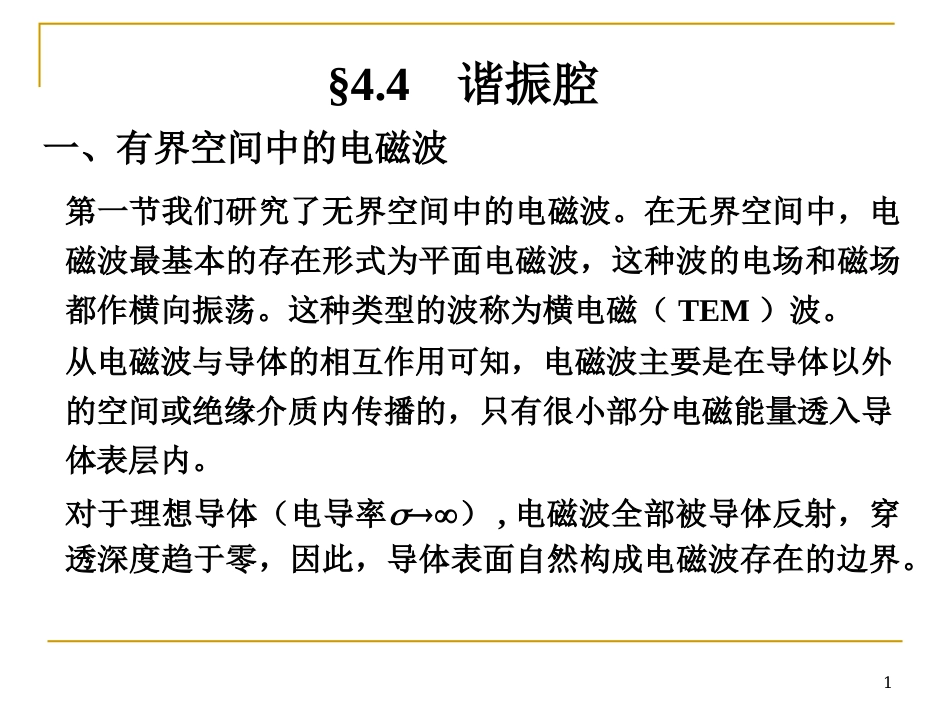

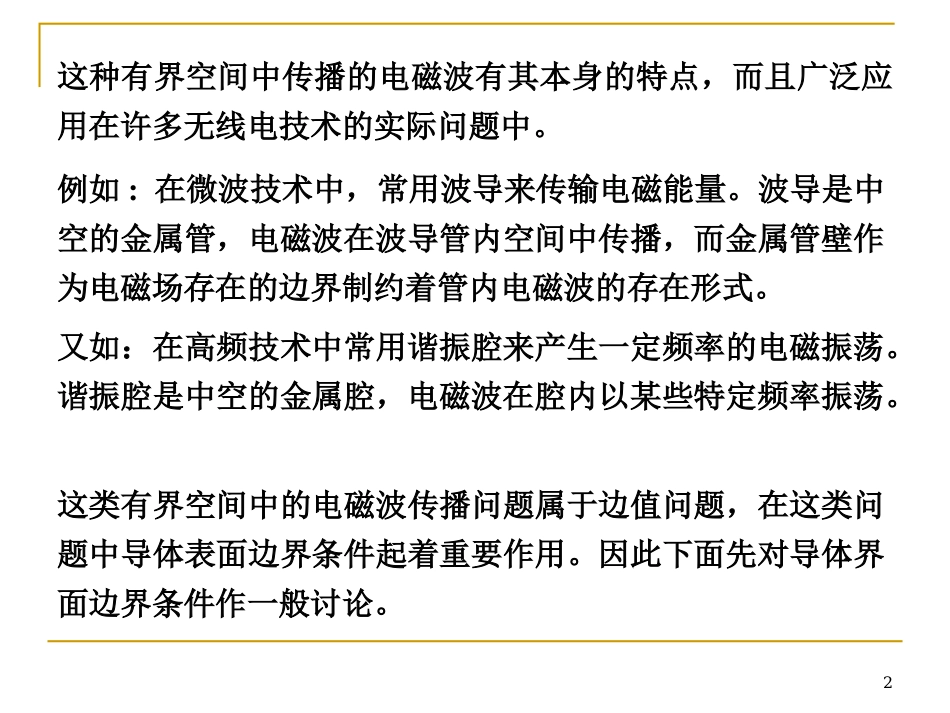

1第一节我们研究了无界空间中的电磁波。在无界空间中，电磁波最基本的存在形式为平面电磁波，这种波的电场和磁场都作横向振荡。这种类型的波称为横电磁（TEM）波。一、有界空间中的电磁波§4.4谐振腔对于理想导体（电导率）,电磁波全部被导体反射，穿透深度趋于零，因此，导体表面自然构成电磁波存在的边界。从电磁波与导体的相互作用可知，电磁波主要是在导体以外的空间或绝缘介质内传播的，只有很小部分电磁能量透入导体表层内。2这种有界空间中传播的电磁波有其本身的特点，而且广泛应用在许多无线电技术的实际问题中。例如:在微波技术中，常用波导来传输电磁能量。波导是中空的金属管，电磁波在波导管内空间中传播，而金属管壁作为电磁场存在的边界制约着管内电磁波的存在形式。又如：在高频技术中常用谐振腔来产生一定频率的电磁振荡。谐振腔是中空的金属腔，电磁波在腔内以某些特定频率振荡。这类有界空间中的电磁波传播问题属于边值问题，在这类问题中导体表面边界条件起着重要作用。因此下面先对导体界面边界条件作一般讨论。3实际导体虽然不是理想导体，但是对于大多数金属导体而言，无线电波透入其内而损耗的电磁能量很小，接近于理想导体。因此，分析实际问题时，在第一级近似下，把金属看作理想导体，把问题解出来，然后在第二级近似下，再考虑有限电导率引起的能量损失。二、理想导体边界条件对于一定频率的电磁波，两不同介质（包括导体）界面上的边值关系可以归结为：0)(12EEnαHHn)(124)(12DDn0)(12BBn式中n为由介质1指向介质2的法线。这两等式成立后，另外两个关于法向分量的关系：自然能够满足。取角标1代表理想导体，角标2代表真空或绝缘介质。取法线由导体指向介质中。在理想导体情况下，导体内部没有电磁场，因此，E1=H1=0。导体表面边界条件：略去角标2，以E和H表示介质一侧的场强，有边界条件：0EnαHn注意：E和H表示介质一侧的场强，n是从界面指向介质中。5在实际问题中，方程，再加上022EEk，0E，0EnαHn就可以得到该边值问题的解。其中n×H=α反映介质中电磁波的磁场强度与导体表面上高频电流的相互关系，其用途主要是在解出介质中电磁波后，由它计算导体表面电流的分布，以便计算第二级近似时求能量损耗，所以，真正制约电磁波存在形式的是，0En022EEk0E0En理想导体界面边界条件可以形象地表述为，在导体表面上，电场线与界面正交，磁感应线与界面相切。6实际求解时，先看方程·E=0对边界电场的限制往往能够带来方便。0nEn在边界面上，若取x，y轴在切面上，z轴沿法线方向，由于该处Ex=Ey=0，因此方程·E=0在靠近边界上为Ez/z＝0，即0nE综上所述，以理想导体为边界的电磁波，满足：022EEk0tEk0nEn7两无穷大的平面导体平行放置，则其间只能传播y方向偏振的TEM电磁波。例：设两导体板与y轴垂直。边界条件为：在两导体平面上，证：Ex=Ez=0,Hy=0电磁波的电场沿y轴方向偏振，则此平面波满足导体板上的边界条件，因此可以在导体板之间传播。若沿z轴传播的平面8注意：H是无散场，H场线闭合或延伸至无穷远。另一种偏振的平面电磁波(E与导体面相切)不满足边界条件，因而不能在导体面间存在。所以在两导体板之间只能传播一种偏振的TEM平面波。EH9实践上电磁波是用具有特定谐振频率的线路或元件激发。低频无线电波采用LC回路产生振荡。在LC回路中，集中分布于电容内部的电场和集中分布于电感线圈内部的磁场交替激发，以一定频率振荡LC21三、谐振腔如果要提高谐振频率，必须减小L或C的值。频率提高到一定限度后，具有很小的C和L值的电容和电感不能再使电场和磁场集中分布于它们内部，这时向外辐射的损耗随频率提高而增大。10另一方面由于趋肤效应，焦耳损耗亦增大。因此LC回路不能有效地产生高频振荡。在微波范围，通常采用具有金属壁面的谐振腔来产生高频振荡。在光学中，也采用由反射镜组成的光学谐振腔来产生近单色的激光束。如图，取金属壁的内表面分别为x＝0和L1，y=0和L2,z＝0和L3面。腔内电磁波的电场和磁场任一直角分量...
