混凝土裂缝的原因分析、修补及防治措施VIP专享VIP免费

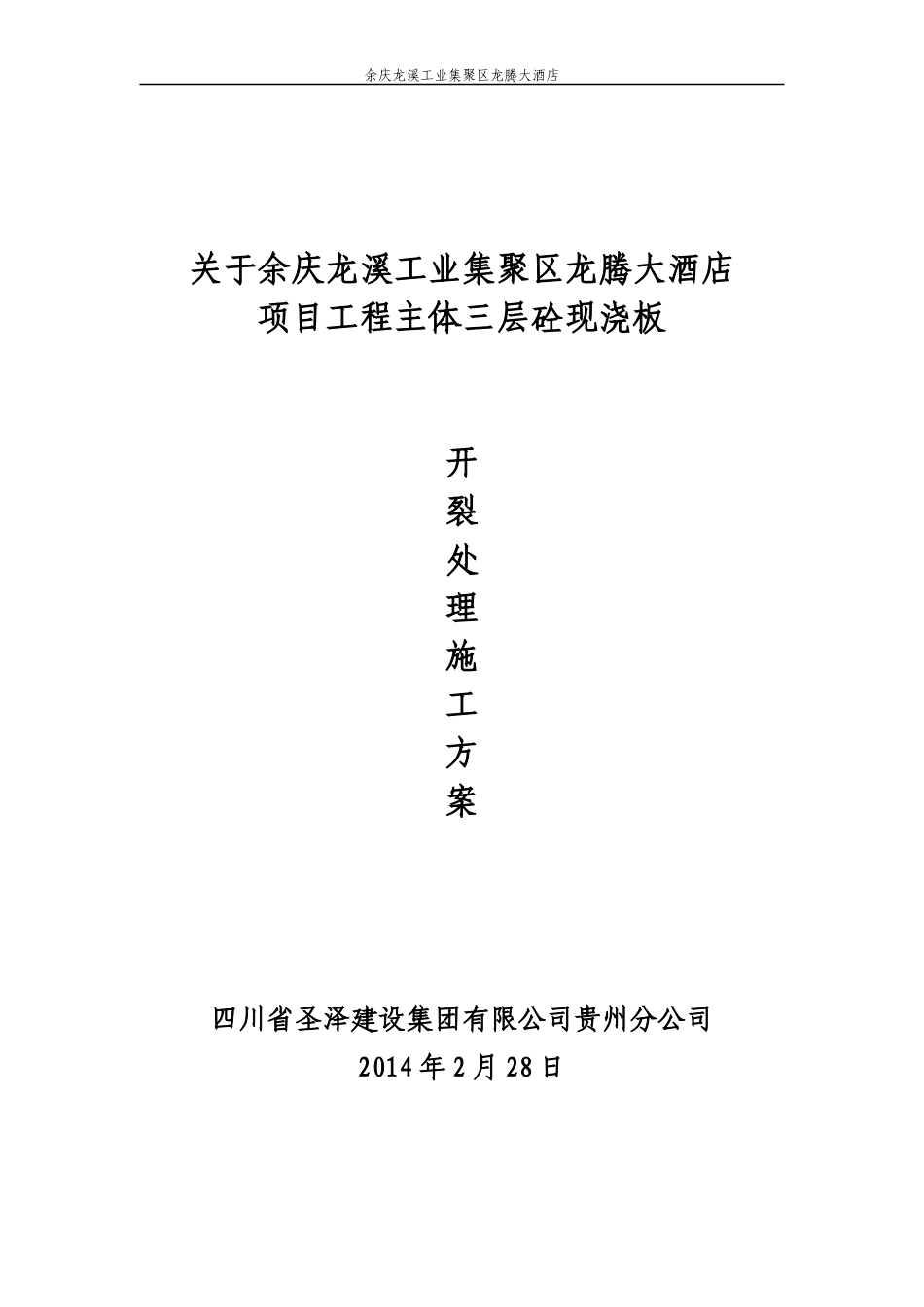

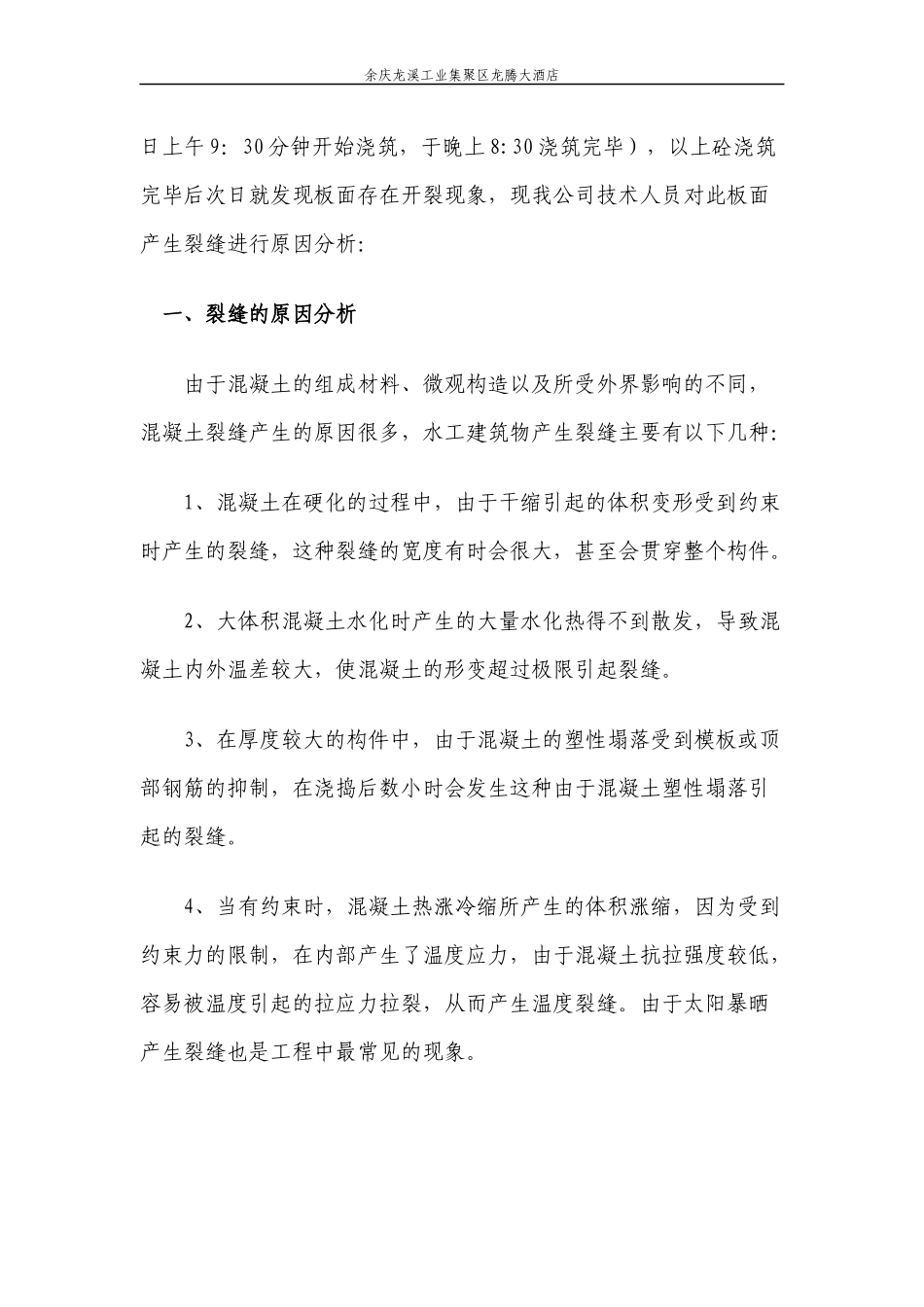

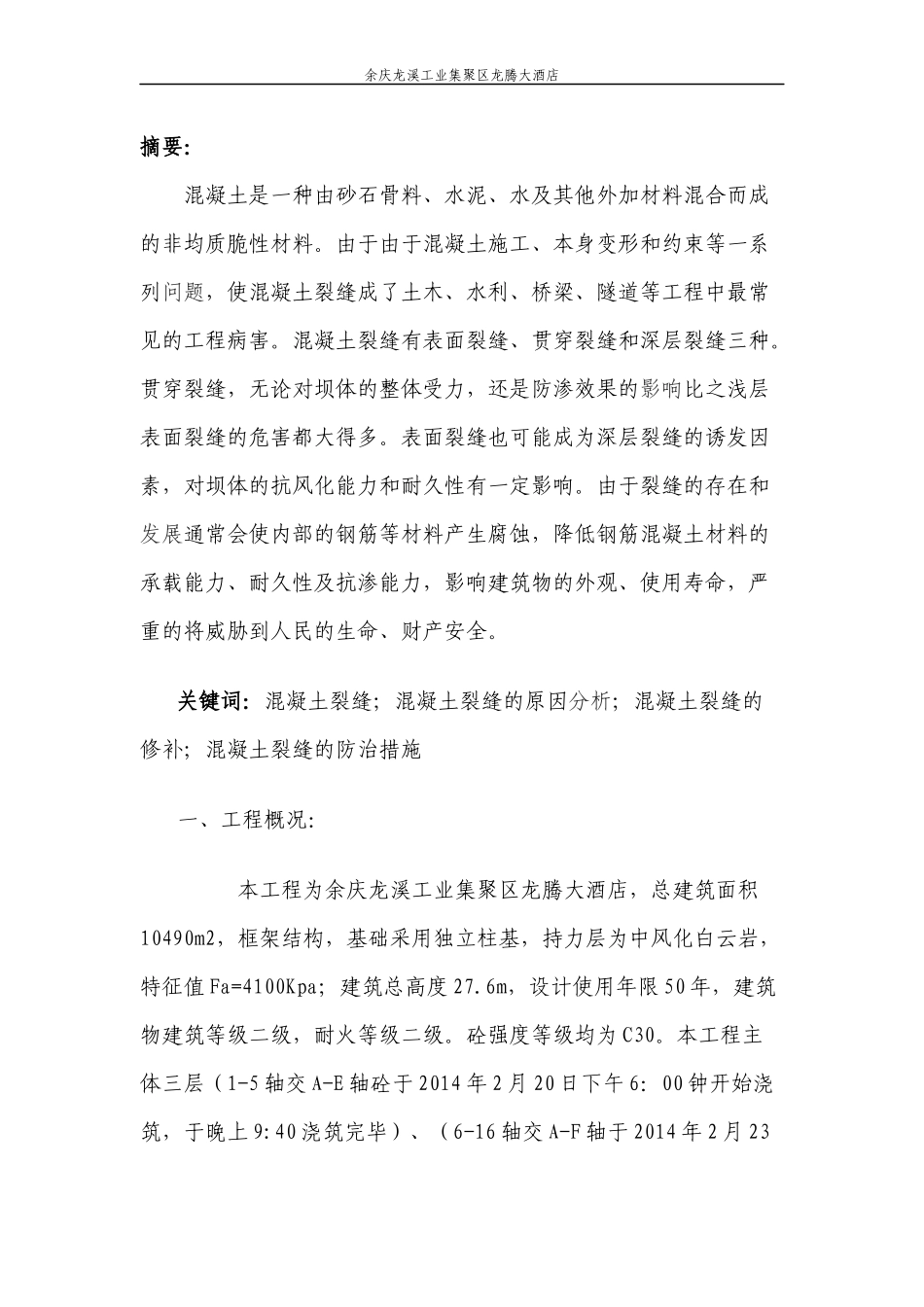

余庆龙溪工业集聚区龙腾大酒店关于余庆龙溪工业集聚区龙腾大酒店项目工程主体三层砼现浇板开裂处理施工方案四川省圣泽建设集团有限公司贵州分公司2014年2月28日余庆龙溪工业集聚区龙腾大酒店摘要：混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而成的非均质脆性材料。由于由于混凝土施工、本身变形和约束等一系列问题，使混凝土裂缝成了土木、水利、桥梁、隧道等工程中最常见的工程病害。混凝土裂缝有表面裂缝、贯穿裂缝和深层裂缝三种。贯穿裂缝，无论对坝体的整体受力，还是防渗效果的影响比之浅层表面裂缝的危害都大得多。表面裂缝也可能成为深层裂缝的诱发因素，对坝体的抗风化能力和耐久性有一定影响。由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重的将威胁到人民的生命、财产安全。关键词：混凝土裂缝；混凝土裂缝的原因分析；混凝土裂缝的修补；混凝土裂缝的防治措施一、工程概况：本工程为余庆龙溪工业集聚区龙腾大酒店，总建筑面积10490m2，框架结构，基础采用独立柱基，持力层为中风化白云岩，特征值Fa=4100Kpa；建筑总高度27.6m，设计使用年限50年，建筑物建筑等级二级，耐火等级二级。砼强度等级均为C30。本工程主体三层（1-5轴交A-E轴砼于2014年2月20日下午6：00钟开始浇筑，于晚上9:40浇筑完毕）、（6-16轴交A-F轴于2014年2月23余庆龙溪工业集聚区龙腾大酒店日上午9：30分钟开始浇筑，于晚上8:30浇筑完毕），以上砼浇筑完毕后次日就发现板面存在开裂现象，现我公司技术人员对此板面产生裂缝进行原因分析：一、裂缝的原因分析由于混凝土的组成材料、微观构造以及所受外界影响的不同，混凝土裂缝产生的原因很多，水工建筑物产生裂缝主要有以下几种：1、混凝土在硬化的过程中，由于干缩引起的体积变形受到约束时产生的裂缝，这种裂缝的宽度有时会很大，甚至会贯穿整个构件。2、大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。3、在厚度较大的构件中，由于混凝土的塑性塌落受到模板或顶部钢筋的抑制，在浇捣后数小时会发生这种由于混凝土塑性塌落引起的裂缝。4、当有约束时，混凝土热涨冷缩所产生的体积涨缩，因为受到约束力的限制，在内部产生了温度应力，由于混凝土抗拉强度较低，容易被温度引起的拉应力拉裂，从而产生温度裂缝。由于太阳暴晒产生裂缝也是工程中最常见的现象。余庆龙溪工业集聚区龙腾大酒店5、混凝土加水拌和后，水泥中的碱性物质与活性骨料中活性氧化硅等起反应，析出的胶状碱——硅胶从周围介质中吸水膨涨，体积增大三倍，从而使混凝土涨裂产生裂缝。6、在炎热的大风天气，混凝土表面水分蒸发较过快，造成混凝土内部水化热过高，在混凝土浇筑数小时后仍处于塑性状态，易产生塑性收缩裂缝。7、构件超载产生的裂缝，例如：构件在超出设计的均布荷载或集中荷载作用下产生内力弯矩，出现垂直于构件纵轴的裂缝，构件在较大剪力作用下，产生斜裂缝，并向上、下延伸。8、当结构的基础出现不均匀沉陷，就有可能会产生裂缝，随着沉陷的进一步发展，裂缝会进一步扩大。9、当钢筋混凝土处于不利环境中，例如：侵蚀性水，由于混凝土保护层厚度有限，特别是当混凝土密实性不良，环境中的氯离子等和溶于水中的氧会使混凝土中的钢筋生锈，生成氧化铁，氧化铁的体积比原来金属的体积大的多，铁锈体积膨胀，对周围混凝土挤压，使混凝土胀裂。而在施工过程中，我们最为常见的多是因温度而引起的裂缝。混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。后期在降温过程中，由于受到基础或老混凝上的余庆龙溪工业集聚区龙腾大酒店约束，又会在混凝土内部出现拉应力。气温的降低也会在混凝土表面引起很大的拉应力。当这些拉应力超出混凝土的抗裂能力时，即会出现裂缝。许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化。如养护不周、时干时湿，表面干缩形变受到内部混凝土的约束，也往往导致裂缝。混凝土是一种脆性材料，抗拉强度是抗压强度的1／10...
