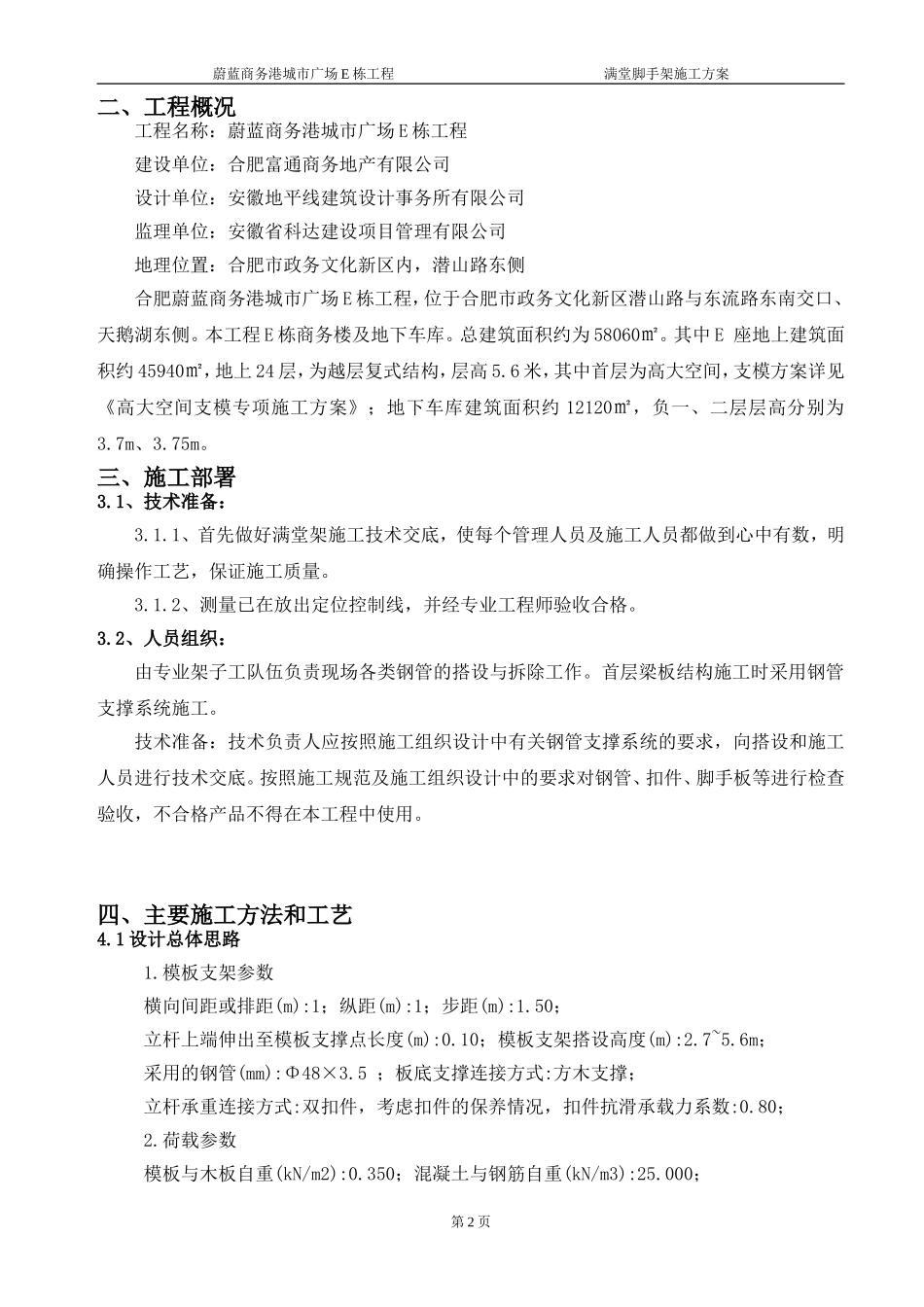

蔚蓝商务港城市广场E栋工程满堂脚手架施工方案目录一、编制依据及执行规范.............................................2二、工程概况.......................................................2三、施工部署.......................................................2四、主要施工方法和工艺.............................................3五、脚手架的构造要求...............................................5六、脚手架的拆除...................................................6七、质量保证措施...................................................7八、成品保护.......................................................9九、安全施工技术措施...............................................9十、文明施工要求..................................................11十一、应急预案....................................................12十二、脚手架安全计算..............................................19一、编制依据及执行规范1、施工图纸；2、应用的主要规范、规程及标准：序号类别规范、规程名称编号1国家工程测量规范GB50026-20072国家混凝土结构工程施工质量验收规范GB50204-2002(2011版)3行业建筑施工碗扣式钢管脚手架安全技术规范JGJ166-20084国家建筑施工手册（第五版）/第1页蔚蓝商务港城市广场E栋工程满堂脚手架施工方案二、工程概况工程名称：蔚蓝商务港城市广场E栋工程建设单位：合肥富通商务地产有限公司设计单位：安徽地平线建筑设计事务所有限公司监理单位：安徽省科达建设项目管理有限公司地理位置：合肥市政务文化新区内，潜山路东侧合肥蔚蓝商务港城市广场E栋工程，位于合肥市政务文化新区潜山路与东流路东南交口、天鹅湖东侧。本工程E栋商务楼及地下车库。总建筑面积约为58060㎡。其中E座地上建筑面积约45940㎡，地上24层，为越层复式结构，层高5.6米，其中首层为高大空间，支模方案详见《高大空间支模专项施工方案》；地下车库建筑面积约12120㎡，负一、二层层高分别为3.7m、3.75m。三、施工部署3.1、技术准备：3.1.1、首先做好满堂架施工技术交底，使每个管理人员及施工人员都做到心中有数，明确操作工艺，保证施工质量。3.1.2、测量已在放出定位控制线，并经专业工程师验收合格。3.2、人员组织：由专业架子工队伍负责现场各类钢管的搭设与拆除工作。首层梁板结构施工时采用钢管支撑系统施工。技术准备：技术负责人应按照施工组织设计中有关钢管支撑系统的要求，向搭设和施工人员进行技术交底。按照施工规范及施工组织设计中的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得在本工程中使用。四、主要施工方法和工艺4.1设计总体思路1.模板支架参数横向间距或排距(m):1；纵距(m):1；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):2.7~5.6m；采用的钢管(mm):Φ48×3.5；板底支撑连接方式:方木支撑；立杆承重连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；第2页蔚蓝商务港城市广场E栋工程满堂脚手架施工方案施工均布荷载标准值(kN/m2):2.500；3.材料参数面板采用胶合面板，厚度为15mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；4.楼板参数楼板的计算厚度(mm):180.00；4.2荷载永久荷载脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:1；脚手板类别:木脚手板；栏杆挡板类别:栏杆、竹夹板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；活荷载：施工均布活荷载3KN/m2荷载组合N=1.2恒荷+1.4活载立杆的截面特性截面积A=489mm2；回转半径i=15.8mm4.3脚手板采用木板，木板的材质为不低于国家II等木材标准的...
