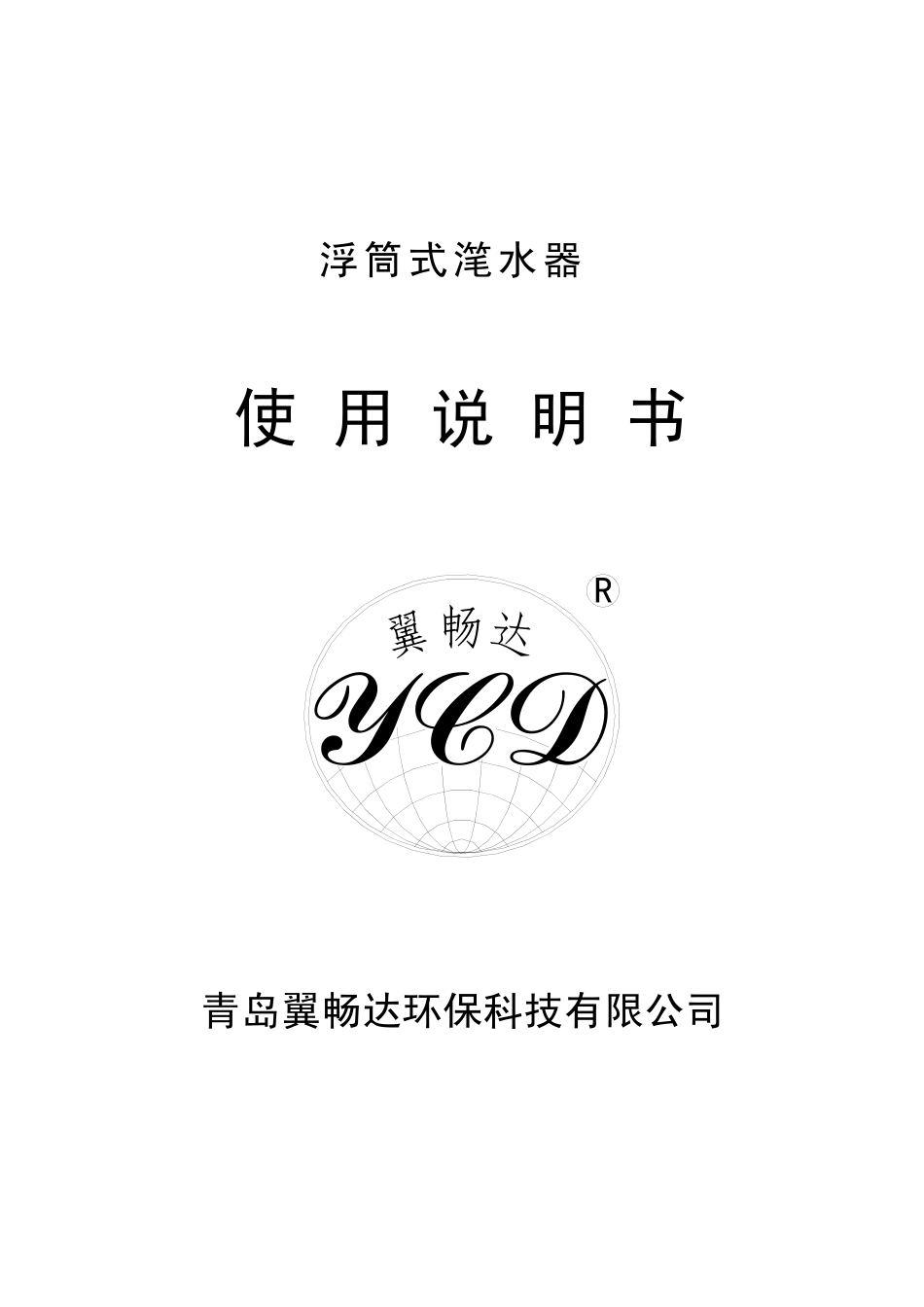

浮筒式滗水器使用说明书YCD翼畅达R青岛翼畅达环保科技有限公司浮筒式滗水器安装使用说明书为保证设备正常运行和人身安全，在安装运行前应认真阅读本说明书。本设备应由技术熟练的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故的责任，如有疑问，请即与本公司当地办事处联系。一、用途与型号表示方法1、用途：SBR（序批式活性污泥处理）法及其改良或发展型的SBR（如ICEAS法、UNITANK法、CASS法、MSBR法）等工艺方法是在单一反应池，按照进水、曝气、沉淀、排水等工序进行活性污泥处理的工艺，其污水处理的单元操作，按时间程序，周期性进行。滗水器是此工艺的排水阶段，为排除与活性污泥分离后的上清液的专用设备。它广泛应用于城市污水、化工、印染、食品等行业的污水处理工程。2、型号表示方法：FBS---1---50排水量型式：（1直排阀控式、2电动门控式、3气动门控式、4泵排式）浮筒式滗水器3.技术参数表型号流量（m3/h）出水管口径（mm）滗水深度（m）滗水负荷（L/m.s）FBS-*-101065FBS-*-202080FBS-*-4040100FBS-*-80801501.5-38-26二、特点、构造及工作原理1、结构及特点FBS型浮筒式滗水器由浮筒、出水堰口、接头、PVC增强软管、导轨、阀门等组成。FBS型浮筒式滗水器可追随水位连续、定量排水，滗水深度适中，动作平稳可靠，液面无搅动。FBS型浮筒式滗水器采用恒浮力和适中的滗水负荷设计，其结构简单，成本、功耗低，（直排式如配用手动阀门时无功耗）。2、工作原理电、气动门控式排水时，电、气动推杆驱动连杆装置将拍门打开；直排阀控式排水时将池外排水口阀门打开。此时，水池中上清液通过出水堰口及柔性管排出池外，池中水位开始下落，同时，FBS滗水器以柔性管的可变性和设备的恒浮力，在导杆滚轮装置的控制引导下，追随水位不断向下移动，直至工艺要求水位并关闭拍门或阀门，滗水器完成一次滗水过程，当池中再次注入需处理污水时,FBS浮筒式滗水器在恒浮力的作用下随液面升高，在导杆和滚轮装置的引导下升至预设最高液面后闲置，完成一次滗水循环工作，等待下次滗水工作开始。二、安装与调试1、安装安装调试前应对基础尺寸进行校核，并与安装示意图核对，以便在设备安装时做相应调整。1)导轨的固定导轨应就位于排水管的上方的池壁上，并用铅垂线调校导轨滚轮槽前后和左右的垂直度，使其垂直。导轨的固定可直接用膨胀螺栓，在池壁有预埋件时也可直接焊接。2)浮筒的安装将浮筒与导轮装置用螺栓连接牢固，用索具栓住浮筒吊耳后吊起浮筒，将滚轮对正导轨滚轮槽徐徐放入，直至下滚轮落在滚轮槽最下方的限位处。3)排水柔性管的连接首先，将排水软管两端法兰管安装在软管上，并用软管卡箍压紧，然后将与浮筒连接的法兰管及密封垫用螺栓紧固于浮筒底部，再用同样的方法连接好预埋排水管法兰一端。至此，滗水器安装全部结束。2、调试当池中进水后，滗水器在自身浮力的作用下随液位升至最高液位，此时，观察整机在堰口四周是否与水面平行，如不平行时，应加配重物调整至水平。关闭拍门或排水阀门，根据堰口距水面距离打开浮筒下进水阀门和浮筒顶端排气螺钉往浮筒内注入适量的水，注水后浮筒徐徐下沉，当浮筒进水至堰口到达水面以下62mm左右停止注水。如有误差，可通过向浮筒内注水或将浮筒内水外排来调整浮筒浮力的大小，从而达到调整堰口雍水高度的目的，使排水量达到设计的理想状况。调试、调整完毕应将排气螺钉安装好，以防雨水进入浮箱内。说明：调试时滗水下降速度及流量的大小按如下公式确定Q=S*H/t：Q（m3/h）：设定的流量、H（m）：滗水深度（即下落深度）、T（h）：滗水下降时间青岛翼畅达环保科技有限公司客服热线：0532-83805425传真：0532-83832893
