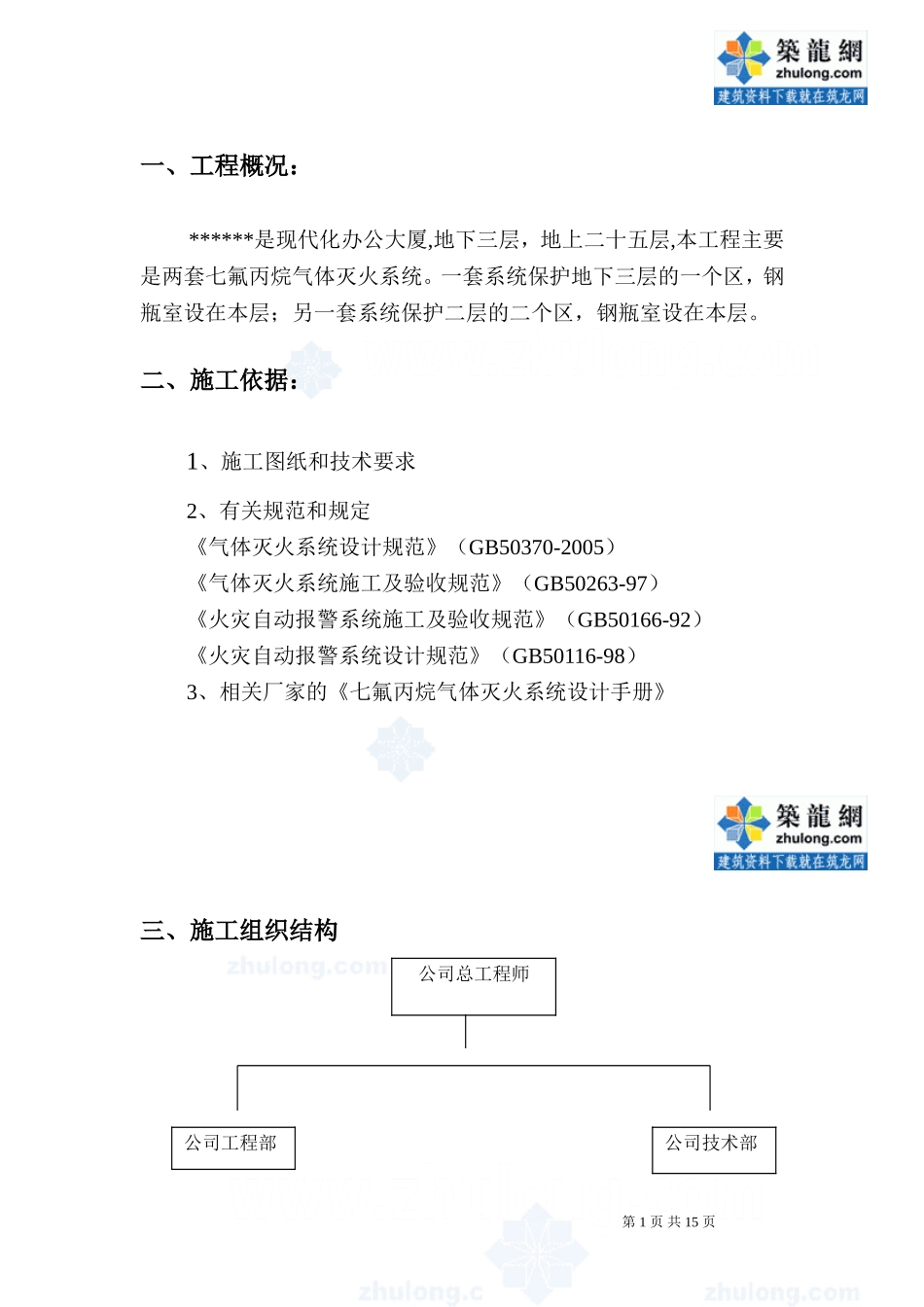

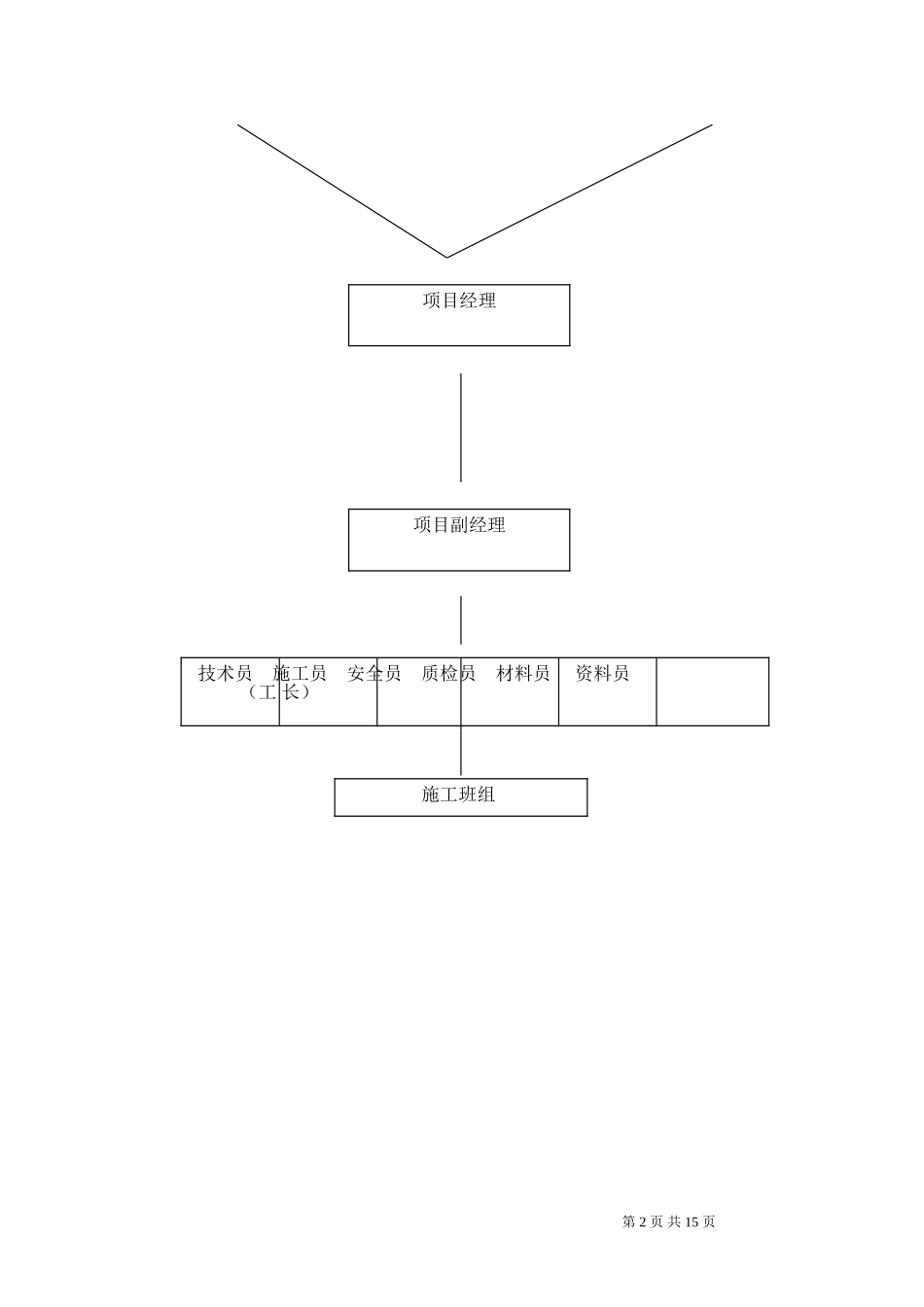

一、工程概况：******是现代化办公大厦,地下三层，地上二十五层,本工程主要是两套七氟丙烷气体灭火系统。一套系统保护地下三层的一个区，钢瓶室设在本层；另一套系统保护二层的二个区，钢瓶室设在本层。二、施工依据：1、施工图纸和技术要求2、有关规范和规定《气体灭火系统设计规范》（GB50370-2005）《气体灭火系统施工及验收规范》（GB50263-97）《火灾自动报警系统施工及验收规范》（GB50166-92）《火灾自动报警系统设计规范》（GB50116-98）3、相关厂家的《七氟丙烷气体灭火系统设计手册》三、施工组织结构第1页共15页公司总工程师公司工程部公司技术部第2页共15页项目经理项目副经理技术员施工员安全员质检员材料员资料员（工长）施工班组（一）火灾自动报警及其联动系统1．工程内容：（1）根据七氟丙烷气体灭火系统设计说明及工程的实际情况。气体灭火系统采用独立的报警联动系统。一层消防控制中心只做为监视不做为控制。（2）根据设计本工程选用两台区域控制器。分别设在地上二层的值班室和地下三层气体灭火系统区域内。（3）探测器：在地下三层UPS室设感温探测器及感烟探测器。在地上二层计算机室和测试服务器机房的吊顶内设感烟探测器及线型定温探测器；吊顶下设感温探测器及感烟探测器；活动地板下设线型定温探测器。（4）在气体灭火系统区域的各个出入门口设紧急启动、紧急停止按钮；放气指示灯；声光报警器。2．施工准备（1）开工前，熟悉工程图纸，做好技术交底工作。（2）组建技术精，能打硬仗的专业施工队伍。（3）主要机具：尖嘴钳、剥线钳、压接钳、放线架、放线车、电炉、锡锅、锡勺、电烙铁、一字改锥、十字改锥、电工刀、万用表、兆欧表、套丝机、电焊机、电源箱、台钻、切割锯、电锤、压力钳、管钳等3．施工安全技术措施根据本工程安装内容和施工特点，除要求各工种严格执行工程施工的安全技术操作规范以及总包方规定的各项规章制度外，并提出以下各项要求和注意事项。（1）施工现场内使用的电源线均应架空敷设，并要检查绝缘良好。根据具体情况必须敷地时或过路必须通行的地方要穿管埋设，以防漏电伤人；（2）现场内一切照明线路和动力线要有专人维护；严格执行临时用电使用规定，电源箱内必须安装漏电保护装置。第3页共15页（3）一切工作人员和工人进入现场，都要戴好安全帽，特别是室内进行交叉施工时，不要脱掉安全帽；（4）用铁梯高空作业时，首先要检查梯子是否损坏，梯子放置是否牢固，角度是否合适(水平斜度60度为宜)，如果放置在易滑地板时，应用铁线或绳索缠在固定地方，并在地板上放置防滑物，以防梯子滑倒。如果使用人字型梯子时应设拉绳；（5）高空作业时要系好安全带，在上面操作时，要防止工具其它物体坠落；（6）在潮湿场所作业时应使用36V及以下安全电器工具。4．施工组织与部署配合各施工队、装修工的工作，将严格按照总包方工作要求和各项规章制度去做，遵守工作纪律，并有严格的内部管理制度积极配合各工种的交叉工作，保护成品。有事与总包方取得联系做到上下沟通，相互配合。5．主要施工方法与技术要求（1）清扫管路及放线1)清扫管路的目的是清扫管路的灰尘、漏水及杂物，清扫方法是将布条的两端牢固的帮扎在带线上，两人来回拉动带线，将管内杂物清除。2)导线是火灾自动报警及联动系统的关键材料，因此放线前应根据施工图对导线的厂家有无资质和检测证明并对规格、型号进行核对。（2）导线与带线的绑扎1)当导线根数较少时，例如二根、三根导线，可将导线前端的绝缘层剥掉，然后将线芯直接带线的盘卷内，并折回弯头夯实帮扎牢固，使绑轧处形成一个平滑的锥形过渡部位。2)当导线根数较多或导线截面较大时，可将导线前端的绝缘层剥去，然后将线芯斜错排列在带线上，绑扎缠绕牢固。使绑扎部位形成一个平滑的锥形过渡部位便于穿线。（3）管内穿线1)钢管在穿线前，应首先检查各个管口的护口是否平整，如有遗漏和破损，均应补齐和更换；2)当管道较长或转弯较多时，要在穿线的同时往管内吹少量的滑石粉。3)两人应配合协调，一拉一送；4)穿线时应注意下列问题：第4页共15页Ⅰ)同一回路的导线必须穿于同一管内；Ⅱ)不同系统、不同电压等级、不...
