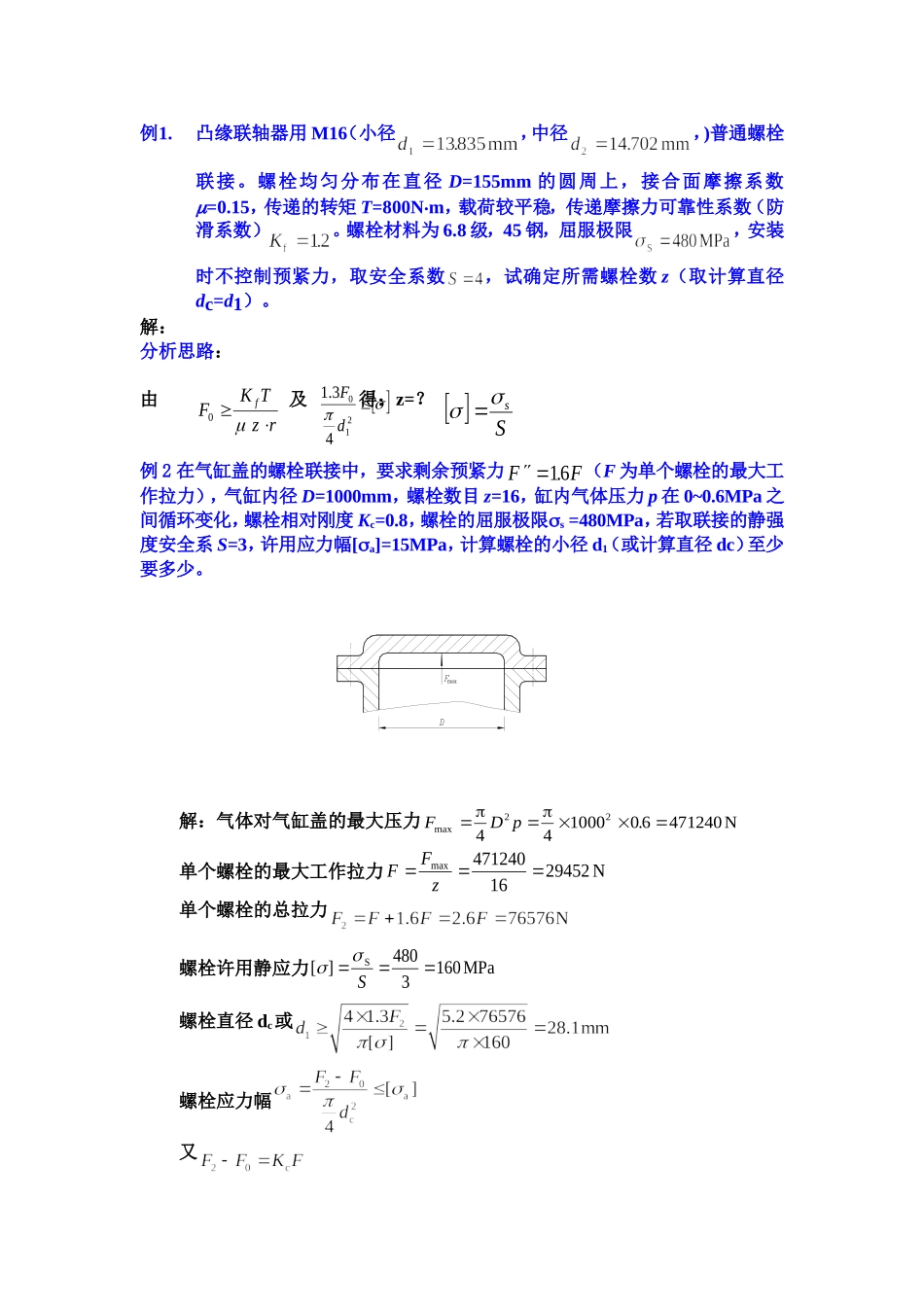

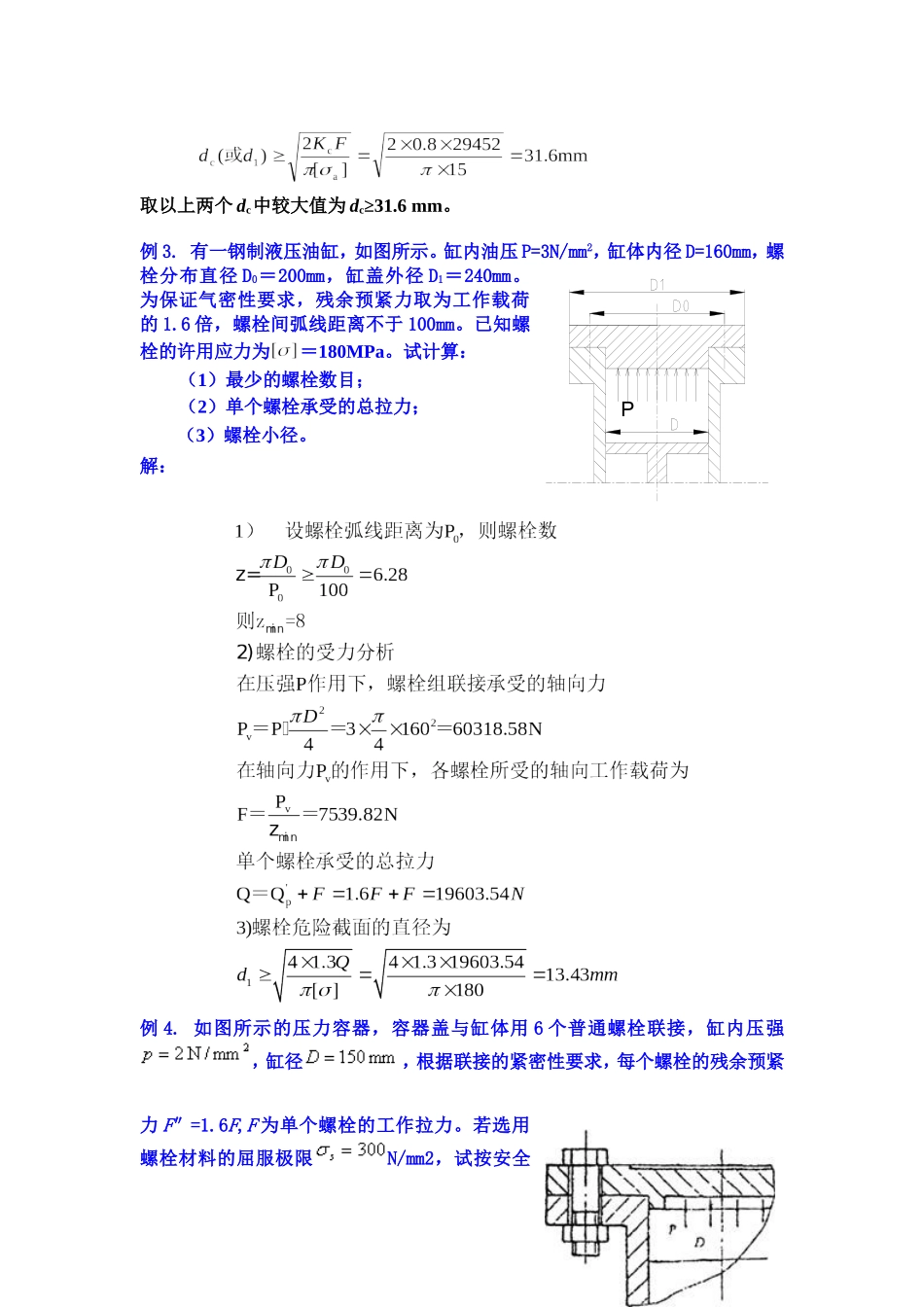

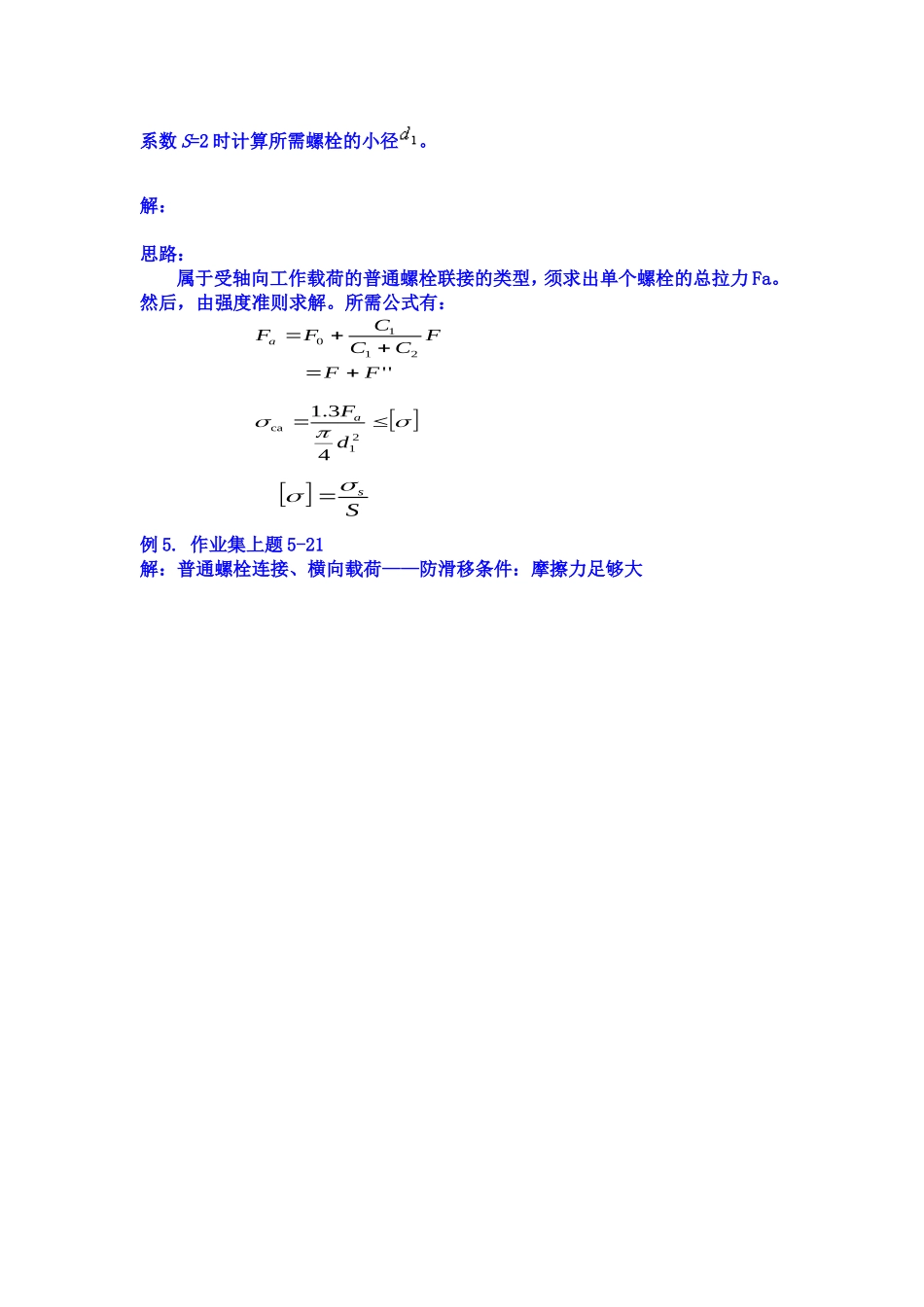

例1.凸缘联轴器用M16(小径,中径,)普通螺栓联接。螺栓均匀分布在直径D=155mm的圆周上,接合面摩擦系数m=0.15,传递的转矩T=800N.m,载荷较平稳,传递摩擦力可靠性系数(防滑系数)。螺栓材料为6.8级,45钢,屈服极限,安装时不控制预紧力,取安全系数,试确定所需螺栓数z(取计算直径dc=d1)。解:分析思路:由及得:z=?例2在气缸盖的螺栓联接中,要求剩余预紧力FF16.(F为单个螺栓的最大工作拉力),气缸内径D=1000mm,螺栓数目z=16,缸内气体压力p在0~0.6MPa之间循环变化,螺栓相对刚度Kc=0.8,螺栓的屈服极限s=480MPa,若取联接的静强度安全系S=3,许用应力幅[a]=15MPa,计算螺栓的小径d1(或计算直径dc)至少要多少。解:气体对气缸盖的最大压力FDpmaxN4410000647124022.单个螺栓的最大工作拉力FFzmax4712401629452N单个螺栓的总拉力螺栓许用静应力[]SMPaS4803160螺栓直径dc或螺栓应力幅又rzTKFfm021043.1dFSs取以上两个dc中较大值为dc≥31.6mm。例3.有一钢制液压油缸,如图所示。缸内油压P=3N/mm2,缸体内径D=160mm,螺栓分布直径D0=200mm,缸盖外径D1=240mm。为保证气密性要求,残余预紧力取为工作载荷的1.6倍,螺栓间弧线距离不于100mm。已知螺栓的许用应力为=180MPa。试计算:(1)最少的螺栓数目;(2)单个螺栓承受的总拉力;(3)螺栓小径。解:例4.如图所示的压力容器,容器盖与缸体用6个普通螺栓联接,缸内压强,缸径,根据联接的紧密性要求,每个螺栓的残余预紧力F″=1.6F,F为单个螺栓的工作拉力。若选用螺栓材料的屈服极限N/mm2,试按安全P系数S=2时计算所需螺栓的小径。解:思路:属于受轴向工作载荷的普通螺栓联接的类型,须求出单个螺栓的总拉力Fa。然后,由强度准则求解。所需公式有:例5.作业集上题5-21解:普通螺栓连接、横向载荷——防滑移条件:摩擦力足够大21ca43.1dFaSs''2110FFFCCCFFa在气缸盖的螺栓联接中,要求剩余预紧力FF16.(F为单个螺栓的最大工作拉力),气缸内径D=1000mm,螺栓数目z=16,缸内气体压力p在0~0.6MPa之间循环变化,螺栓相对刚度Kc=0.8,螺栓的屈服极限s=480MPa,若取联接的静强度安全系S=3,许用应力幅[a]=15MPa,计算螺栓的小径d1(或计算直径dc)至少要多少。有一钢制液压油缸,如图所示。缸内油压P=3N/mm2,缸体内径D=160mm,螺栓分布直径D0=200mm,缸盖外径D1=240mm。为保证气密性要求,残余预紧力取为工作载荷的1.6倍,螺栓间弧线距离不于100mm。已知许用应力为=180MPa。试计算:(1)最少的螺栓数目;(2)单个螺栓承受的总拉力;(3)螺栓小径。P解法一:解法二:
