螺丝电镀及处理VIP专享VIP免费

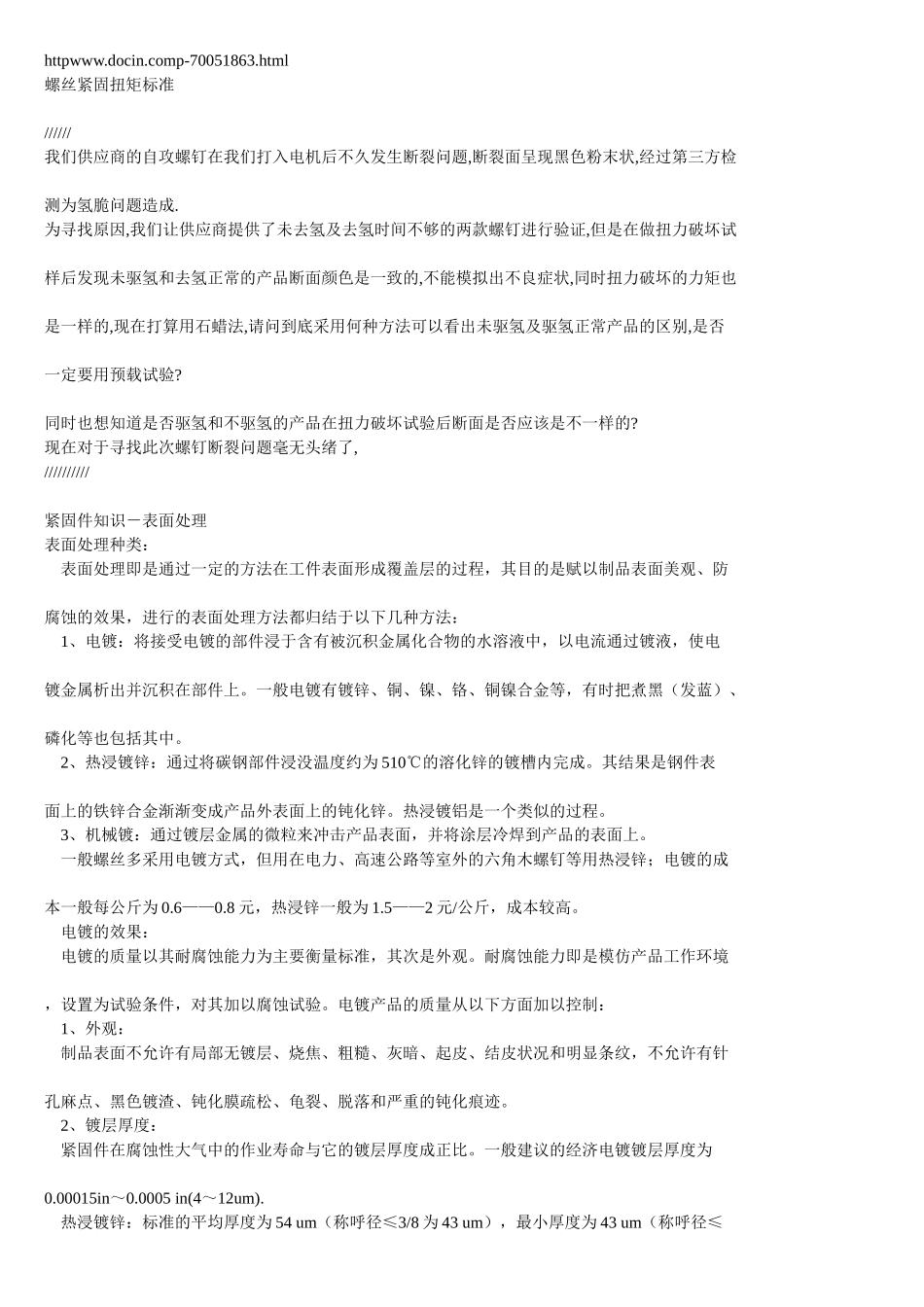

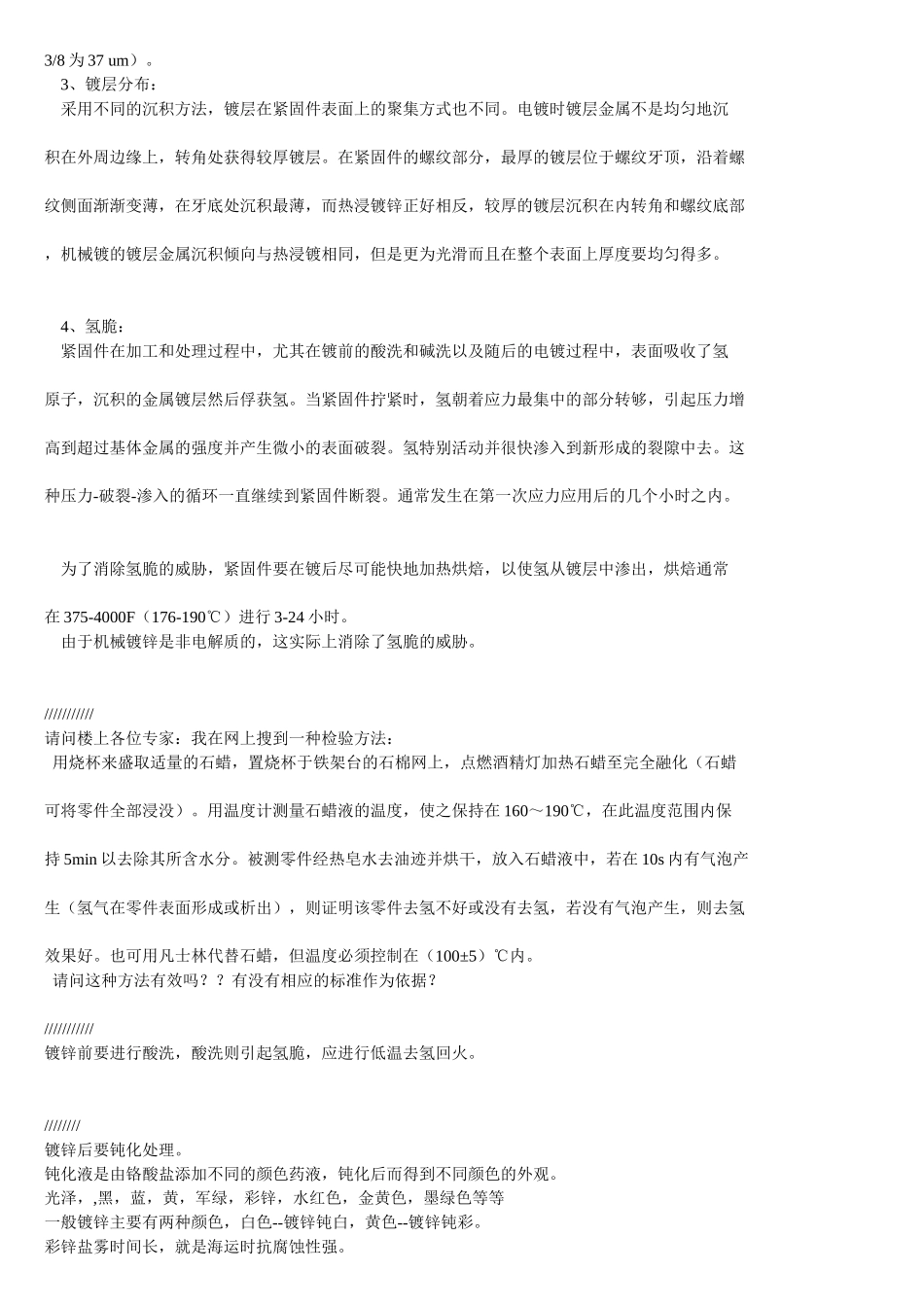

httpwww.docin.comp-70051863.html螺丝紧固扭矩标准//////我们供应商的自攻螺钉在我们打入电机后不久发生断裂问题,断裂面呈现黑色粉末状,经过第三方检测为氢脆问题造成.为寻找原因,我们让供应商提供了未去氢及去氢时间不够的两款螺钉进行验证,但是在做扭力破坏试样后发现未驱氢和去氢正常的产品断面颜色是一致的,不能模拟出不良症状,同时扭力破坏的力矩也是一样的,现在打算用石蜡法,请问到底采用何种方法可以看出未驱氢及驱氢正常产品的区别,是否一定要用预载试验?同时也想知道是否驱氢和不驱氢的产品在扭力破坏试验后断面是否应该是不一样的?现在对于寻找此次螺钉断裂问题毫无头绪了,//////////紧固件知识－表面处理表面处理种类：表面处理即是通过一定的方法在工件表面形成覆盖层的过程，其目的是赋以制品表面美观、防腐蚀的效果，进行的表面处理方法都归结于以下几种方法：1、电镀：将接受电镀的部件浸于含有被沉积金属化合物的水溶液中，以电流通过镀液，使电镀金属析出并沉积在部件上。一般电镀有镀锌、铜、镍、铬、铜镍合金等，有时把煮黑（发蓝）、磷化等也包括其中。2、热浸镀锌：通过将碳钢部件浸没温度约为510℃的溶化锌的镀槽内完成。其结果是钢件表面上的铁锌合金渐渐变成产品外表面上的钝化锌。热浸镀铝是一个类似的过程。3、机械镀：通过镀层金属的微粒来冲击产品表面，并将涂层冷焊到产品的表面上。一般螺丝多采用电镀方式，但用在电力、高速公路等室外的六角木螺钉等用热浸锌；电镀的成本一般每公斤为0.6——0.8元，热浸锌一般为1.5——2元/公斤，成本较高。电镀的效果：电镀的质量以其耐腐蚀能力为主要衡量标准，其次是外观。耐腐蚀能力即是模仿产品工作环境，设置为试验条件，对其加以腐蚀试验。电镀产品的质量从以下方面加以控制：1、外观：制品表面不允许有局部无镀层、烧焦、粗糙、灰暗、起皮、结皮状况和明显条纹，不允许有针孔麻点、黑色镀渣、钝化膜疏松、龟裂、脱落和严重的钝化痕迹。2、镀层厚度：紧固件在腐蚀性大气中的作业寿命与它的镀层厚度成正比。一般建议的经济电镀镀层厚度为0.00015in～0.0005in(4～12um).热浸镀锌：标准的平均厚度为54um（称呼径≤3/8为43um），最小厚度为43um（称呼径≤3/8为37um）。3、镀层分布：采用不同的沉积方法，镀层在紧固件表面上的聚集方式也不同。电镀时镀层金属不是均匀地沉积在外周边缘上，转角处获得较厚镀层。在紧固件的螺纹部分，最厚的镀层位于螺纹牙顶，沿着螺纹侧面渐渐变薄，在牙底处沉积最薄，而热浸镀锌正好相反，较厚的镀层沉积在内转角和螺纹底部，机械镀的镀层金属沉积倾向与热浸镀相同，但是更为光滑而且在整个表面上厚度要均匀得多。4、氢脆：紧固件在加工和处理过程中，尤其在镀前的酸洗和碱洗以及随后的电镀过程中，表面吸收了氢原子，沉积的金属镀层然后俘获氢。当紧固件拧紧时，氢朝着应力最集中的部分转够，引起压力增高到超过基体金属的强度并产生微小的表面破裂。氢特别活动并很快渗入到新形成的裂隙中去。这种压力-破裂-渗入的循环一直继续到紧固件断裂。通常发生在第一次应力应用后的几个小时之内。为了消除氢脆的威胁，紧固件要在镀后尽可能快地加热烘焙，以使氢从镀层中渗出，烘焙通常在375-4000F（176-190℃）进行3-24小时。由于机械镀锌是非电解质的，这实际上消除了氢脆的威胁。///////////请问楼上各位专家：我在网上搜到一种检验方法：用烧杯来盛取适量的石蜡，置烧杯于铁架台的石棉网上，点燃酒精灯加热石蜡至完全融化（石蜡可将零件全部浸没）。用温度计测量石蜡液的温度，使之保持在160～190℃，在此温度范围内保持5min以去除其所含水分。被测零件经热皂水去油迹并烘干，放入石蜡液中，若在10s内有气泡产生（氢气在零件表面形成或析出），则证明该零件去氢不好或没有去氢，若没有气泡产生，则去氢效果好。也可用凡士林代替石蜡，但温度必须控制在（100±5）℃内。请问这种方法有效吗？？有没有相应的标准作为依据？///////////镀锌前要进行酸洗，酸洗则引起氢脆，应进行低温去氢回火。////////镀锌后要钝化处理。钝化液是由铬酸盐添加不同的颜色药液，钝化后而得到不同颜色的外...
