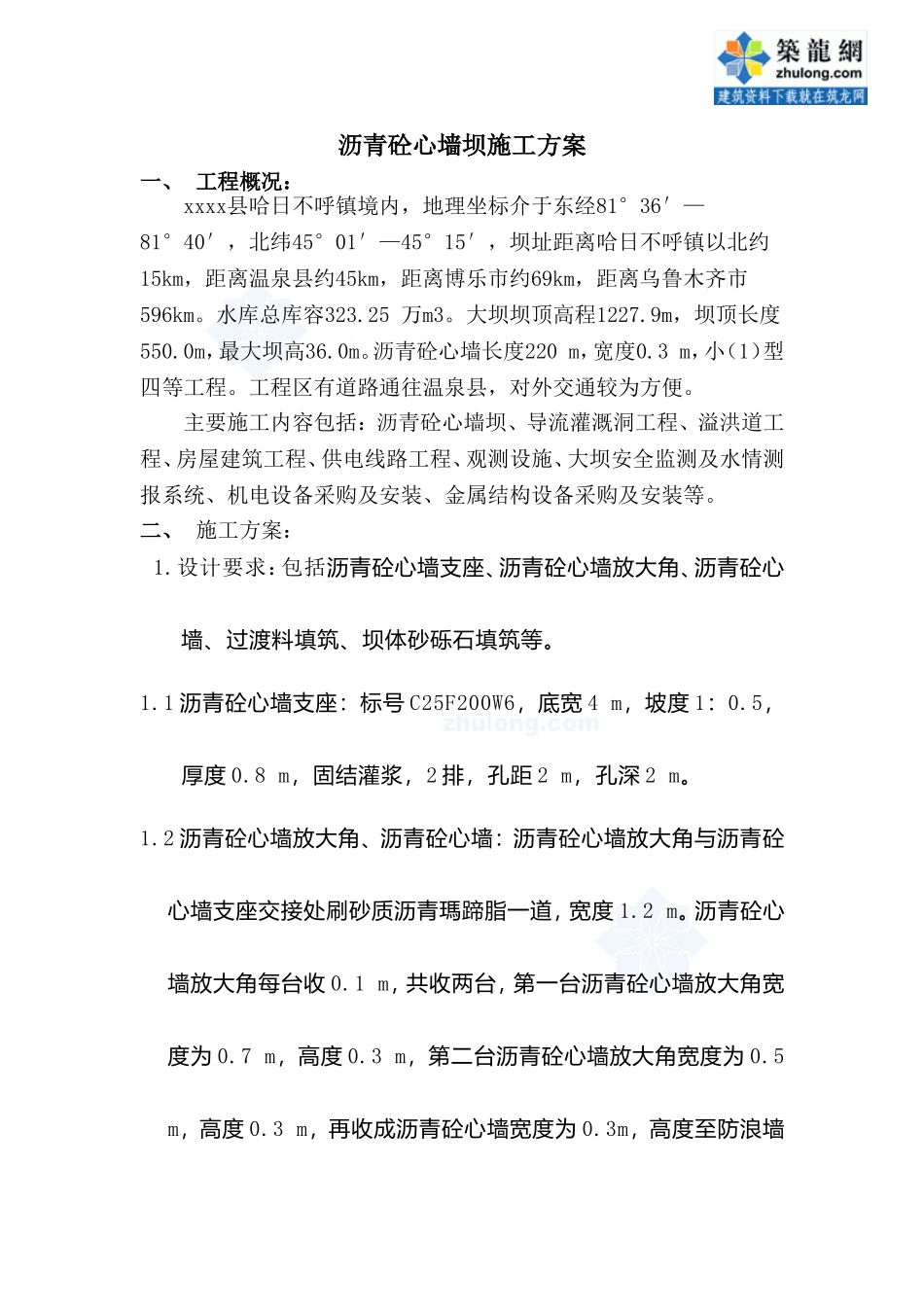

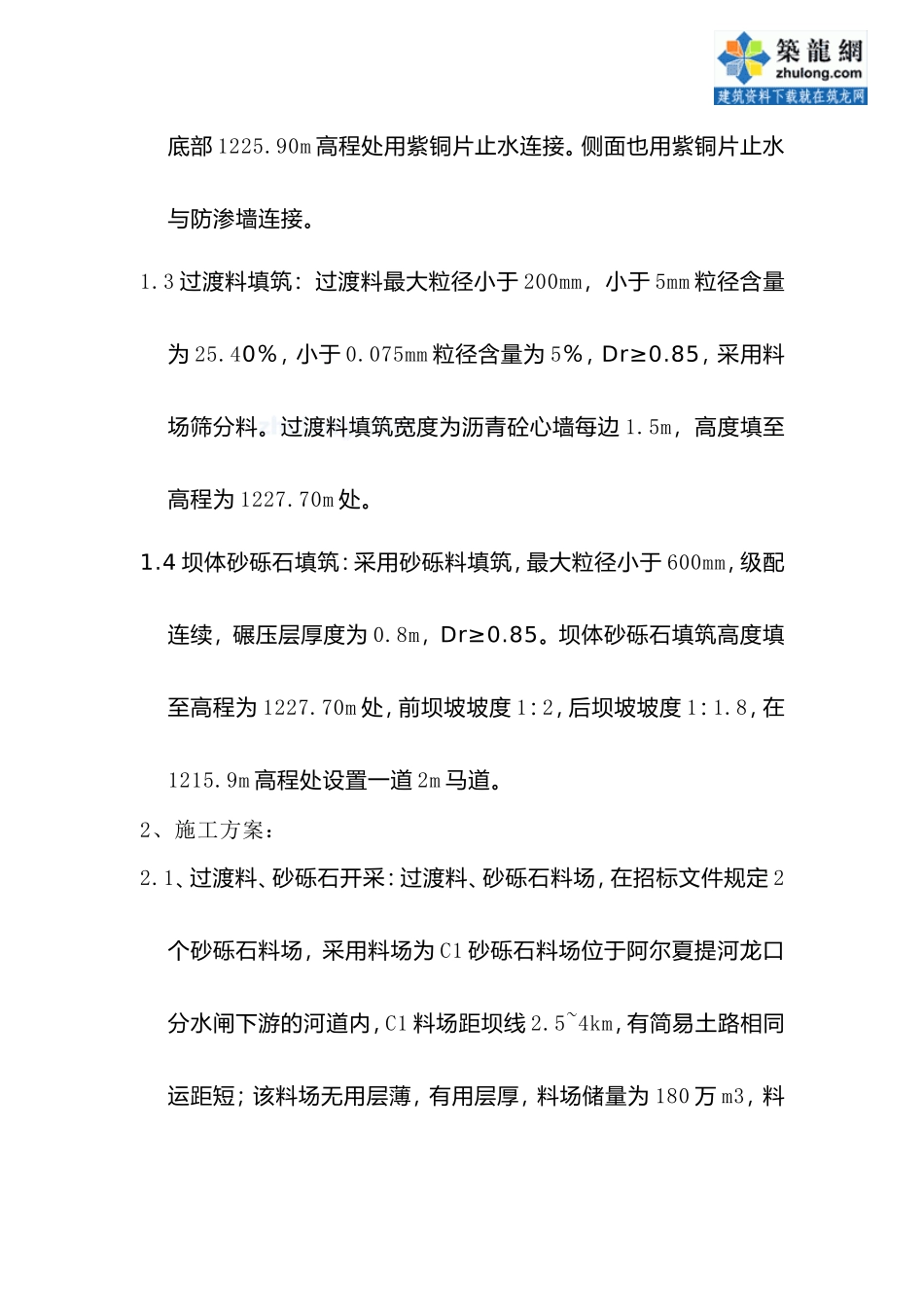

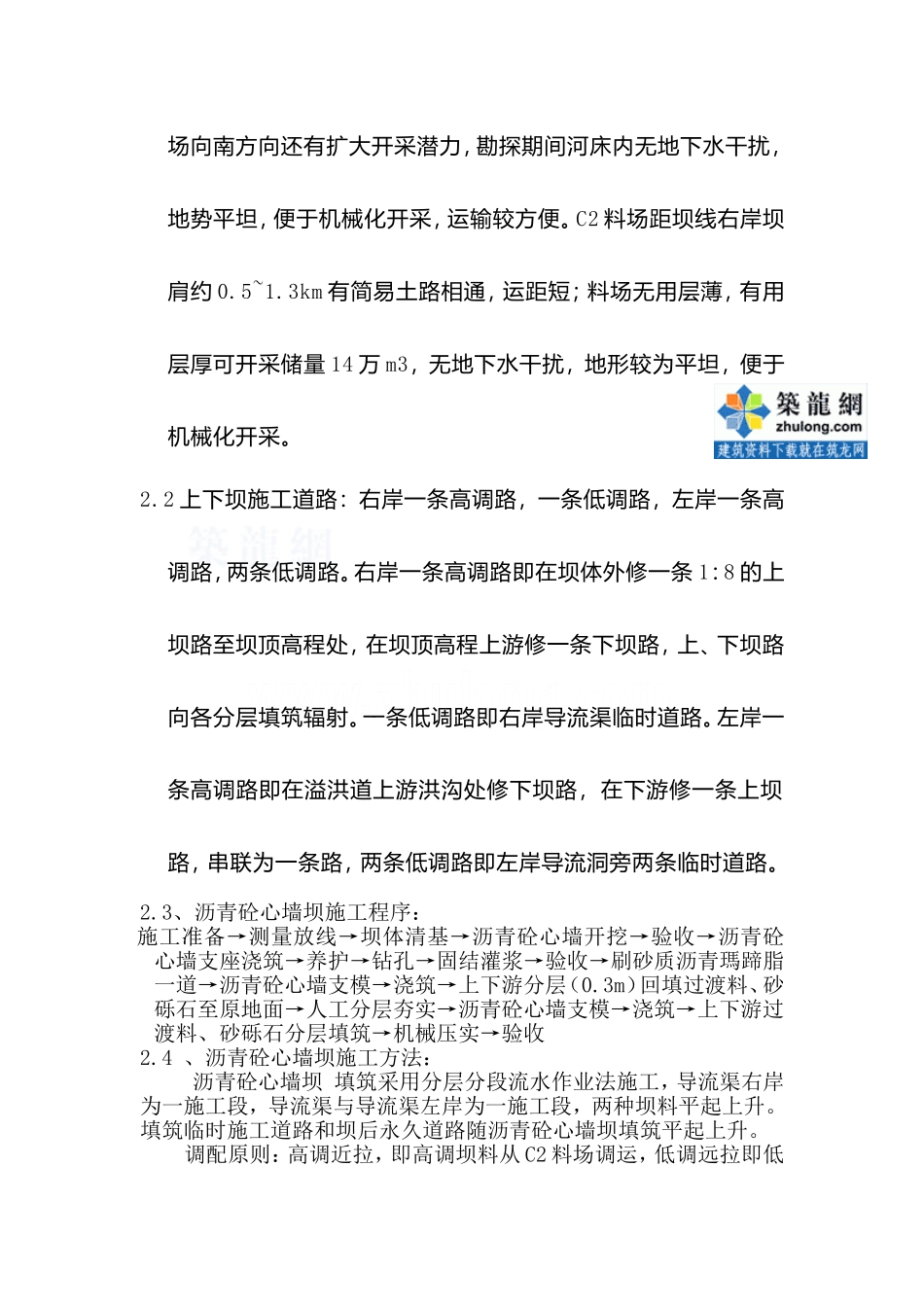

沥青砼心墙坝施工方案一、工程概况：xxxx县哈日不呼镇境内，地理坐标介于东经81°36′—81°40′，北纬45°01′—45°15′，坝址距离哈日不呼镇以北约15km，距离温泉县约45km，距离博乐市约69km，距离乌鲁木齐市596km。水库总库容323.25万m3。大坝坝顶高程1227.9m，坝顶长度550.0m，最大坝高36.0m。沥青砼心墙长度220m，宽度0.3m，小（1）型四等工程。工程区有道路通往温泉县，对外交通较为方便。主要施工内容包括：沥青砼心墙坝、导流灌溉洞工程、溢洪道工程、房屋建筑工程、供电线路工程、观测设施、大坝安全监测及水情测报系统、机电设备采购及安装、金属结构设备采购及安装等。二、施工方案：1.设计要求：包括沥青砼心墙支座、沥青砼心墙放大角、沥青砼心墙、过渡料填筑、坝体砂砾石填筑等。1.1沥青砼心墙支座：标号C25F200W6，底宽4m，坡度1：0.5，厚度0.8m，固结灌浆，2排，孔距2m，孔深2m。1.2沥青砼心墙放大角、沥青砼心墙：沥青砼心墙放大角与沥青砼心墙支座交接处刷砂质沥青瑪蹄脂一道，宽度1.2m。沥青砼心墙放大角每台收0.1m，共收两台，第一台沥青砼心墙放大角宽度为0.7m，高度0.3m，第二台沥青砼心墙放大角宽度为0.5m，高度0.3m，再收成沥青砼心墙宽度为0.3m，高度至防浪墙底部1225.90m高程处用紫铜片止水连接。侧面也用紫铜片止水与防渗墙连接。1.3过渡料填筑：过渡料最大粒径小于200mm，小于5mm粒径含量为25.40％，小于0.075mm粒径含量为5％，Dr≥0.85，采用料场筛分料。过渡料填筑宽度为沥青砼心墙每边1.5m，高度填至高程为1227.70m处。1.4坝体砂砾石填筑：采用砂砾料填筑，最大粒径小于600mm，级配连续，碾压层厚度为0.8m，Dr≥0.85。坝体砂砾石填筑高度填至高程为1227.70m处，前坝坡坡度1：2，后坝坡坡度1：1.8，在1215.9m高程处设置一道2m马道。2、施工方案：2.1、过渡料、砂砾石开采：过渡料、砂砾石料场，在招标文件规定2个砂砾石料场，采用料场为C1砂砾石料场位于阿尔夏提河龙口分水闸下游的河道内，C1料场距坝线2.5~4km，有简易土路相同运距短；该料场无用层薄，有用层厚，料场储量为180万m3，料场向南方向还有扩大开采潜力，勘探期间河床内无地下水干扰，地势平坦，便于机械化开采，运输较方便。C2料场距坝线右岸坝肩约0.5~1.3km有简易土路相通，运距短；料场无用层薄，有用层厚可开采储量14万m3，无地下水干扰，地形较为平坦，便于机械化开采。2.2上下坝施工道路：右岸一条高调路，一条低调路，左岸一条高调路，两条低调路。右岸一条高调路即在坝体外修一条1：8的上坝路至坝顶高程处，在坝顶高程上游修一条下坝路，上、下坝路向各分层填筑辐射。一条低调路即右岸导流渠临时道路。左岸一条高调路即在溢洪道上游洪沟处修下坝路，在下游修一条上坝路，串联为一条路，两条低调路即左岸导流洞旁两条临时道路。2.3、沥青砼心墙坝施工程序：施工准备→测量放线→坝体清基→沥青砼心墙开挖→验收→沥青砼心墙支座浇筑→养护→钻孔→固结灌浆→验收→刷砂质沥青瑪蹄脂一道→沥青砼心墙支模→浇筑→上下游分层（0.3m）回填过渡料、砂砾石至原地面→人工分层夯实→沥青砼心墙支模→浇筑→上下游过渡料、砂砾石分层填筑→机械压实→验收2.4、沥青砼心墙坝施工方法：沥青砼心墙坝填筑采用分层分段流水作业法施工，导流渠右岸为一施工段，导流渠与导流渠左岸为一施工段，两种坝料平起上升。填筑临时施工道路和坝后永久道路随沥青砼心墙坝填筑平起上升。调配原则：高调近拉，即高调坝料从C2料场调运，低调远拉即低调坝料从C1料场调运。2.4.1施工准备2.4.1.1地形测量资料沥青砼心墙坝填筑区开挖验收后，应对填筑区进行实测平、剖面地形图，并将测量资料报监理工程师，确认、签证后作为填筑计量的原始资料。基础面经监理工程师验收后才能开始沥青砼心墙坝填筑。2.4.1.2碾压试验根据招标文件技术条款及施工技术规范要求，土石方填筑工程开工前，应根据坝体内分区的不同，采用不同的填筑材料，选择与实际施工条件相同的施工机械及工艺进行现场坝体填筑料的碾压试验。⑴试验目的根据现场情况，选定不同的填区，对填区内的各类填料分别进行碾压试验，以求的即能保证填筑质量，...
