排水沟排水能力计算。VIP免费

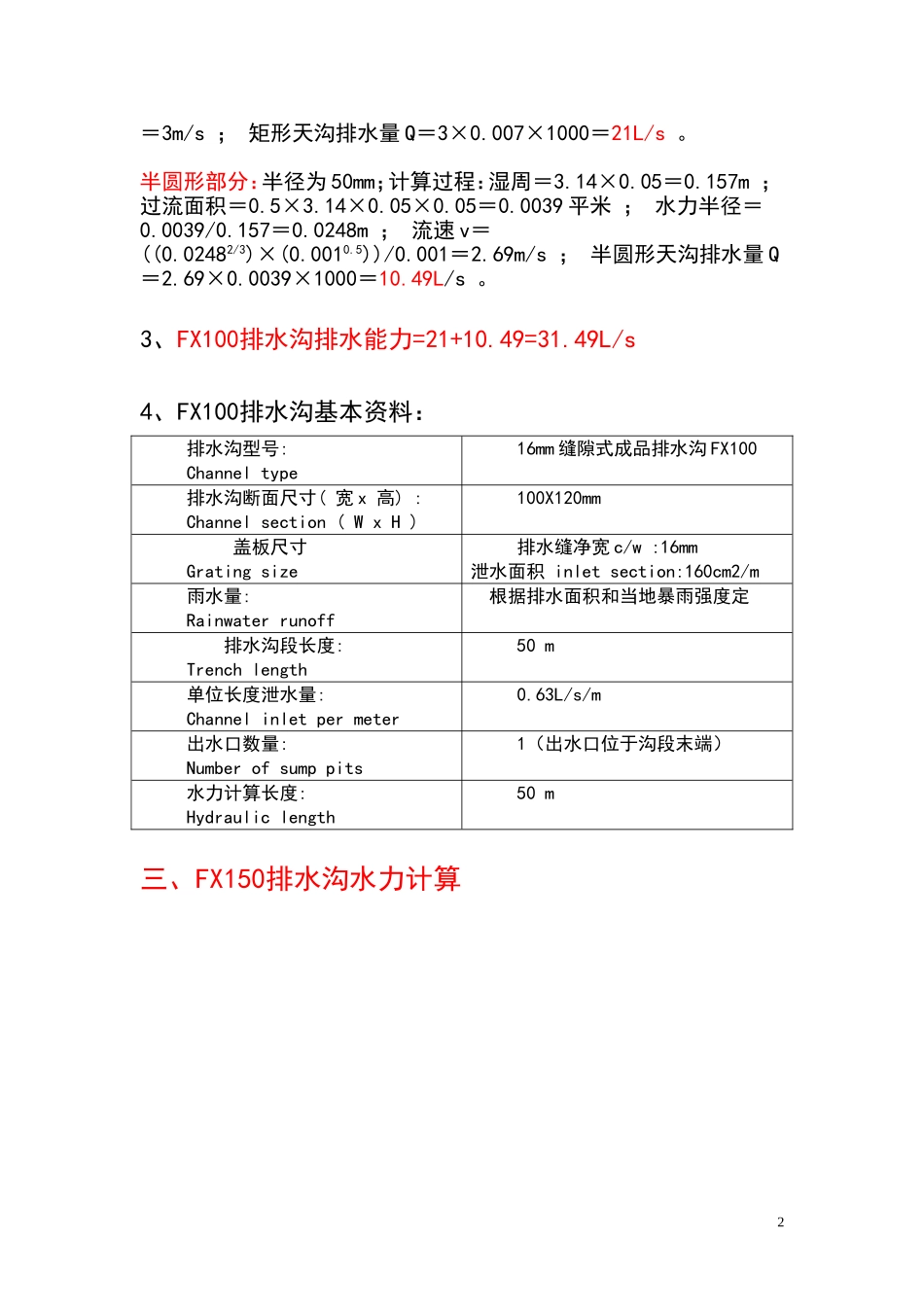

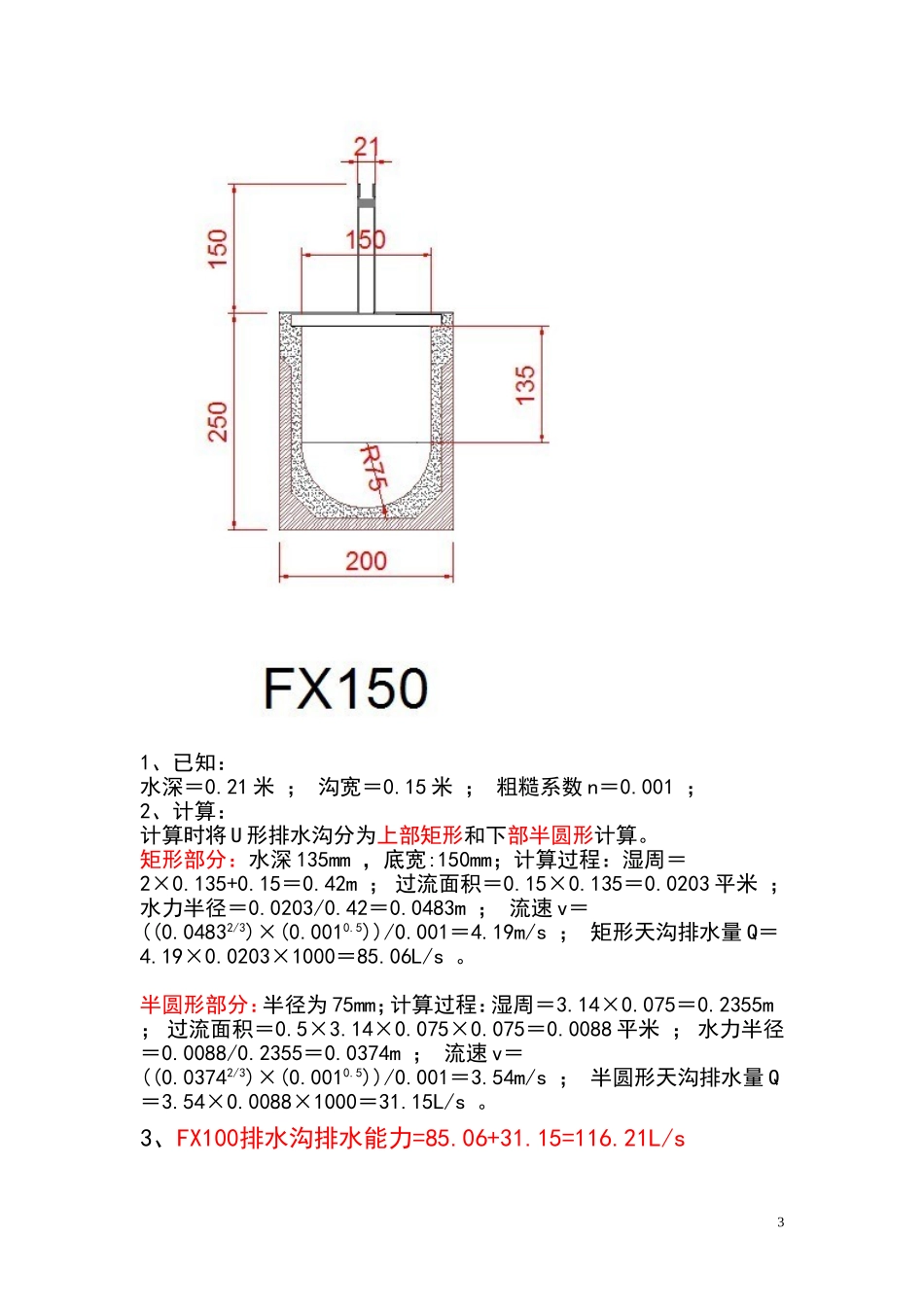

一、降雨强度计算已知：上海；设计重现期P＝2年；设计降雨历时t＝5分钟；径流系数=0.9计算：设计降雨强度q＝((17.812+14.668×Lg(2))/((5+10.472)0.796))×1000/6＝418.66升/秒•公顷。二、FX100排水沟水力计算1、已知：水深＝0.12米；沟宽＝0.1米；粗糙系数n＝0.001；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。矩形部分：水深70mm，底宽:100mm；计算过程：湿周＝2×0.07+0.1＝0.24m；过流面积＝0.1×0.07＝0.007平米；水力半径＝0.007/0.24＝0.0292m；流速v＝((0.02922/3)×(0.0010.5))/0.0011＝3m/s；矩形天沟排水量Q＝3×0.007×1000＝21L/s。半圆形部分：半径为50mm；计算过程：湿周＝3.14×0.05＝0.157m；过流面积＝0.5×3.14×0.05×0.05＝0.0039平米；水力半径＝0.0039/0.157＝0.0248m；流速v＝((0.02482/3)×(0.0010.5))/0.001＝2.69m/s；半圆形天沟排水量Q＝2.69×0.0039×1000＝10.49L/s。3、FX100排水沟排水能力=21+10.49=31.49L/s4、FX100排水沟基本资料：排水沟型号:Channeltype16mm缝隙式成品排水沟FX100排水沟断面尺寸(宽x高):Channelsection(WxH)100X120mm盖板尺寸Gratingsize排水缝净宽c/w:16mm泄水面积inletsection:160cm2/m雨水量:Rainwaterrunoff根据排水面积和当地暴雨强度定排水沟段长度:Trenchlength50m单位长度泄水量:Channelinletpermeter0.63L/s/m出水口数量:Numberofsumppits1（出水口位于沟段末端）水力计算长度:Hydrauliclength50m三、FX150排水沟水力计算21、已知：水深＝0.21米；沟宽＝0.15米；粗糙系数n＝0.001；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。矩形部分：水深135mm，底宽:150mm；计算过程：湿周＝2×0.135+0.15＝0.42m；过流面积＝0.15×0.135＝0.0203平米；水力半径＝0.0203/0.42＝0.0483m；流速v＝((0.04832/3)×(0.0010.5))/0.001＝4.19m/s；矩形天沟排水量Q＝4.19×0.0203×1000＝85.06L/s。半圆形部分：半径为75mm；计算过程：湿周＝3.14×0.075＝0.2355m；过流面积＝0.5×3.14×0.075×0.075＝0.0088平米；水力半径＝0.0088/0.2355＝0.0374m；流速v＝((0.03742/3)×(0.0010.5))/0.001＝3.54m/s；半圆形天沟排水量Q＝3.54×0.0088×1000＝31.15L/s。3、FX100排水沟排水能力=85.06+31.15=116.21L/s34、FX150排水沟基本资料：排水沟型号:Channeltype16mm缝隙式成品排水沟FX100排水沟断面尺寸(宽x高):Channelsection(WxH)150X210mm盖板尺寸Gratingsize排水缝净宽c/w:16mm泄水面积inletsection:160cm2/m雨水量:Rainwaterrunoff根据排水面积和当地暴雨强度定排水沟段长度:Trenchlength50m单位长度泄水量:Channelinletpermeter2.32L/s/m出水口数量:Numberofsumppits1（出水口位于沟段末端）水力计算长度:Hydrauliclength50m四、FX200排水沟水力计算41、已知：水深＝0.26米；沟宽＝0.20米；粗糙系数n＝0.001；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。矩形部分：水深160mm，底宽:200mm；计算过程：湿周＝2×0.16+0.2＝0.52m；过流面积＝0.2×0.16＝0.032平米；水力半径＝0.032/0.52＝0.0615m；流速v＝((0.06152/3)×(0.0010.5))/0.001＝4.93m/s；矩形天沟排水量Q＝4.93×0.032×1000＝157.76L/s。半圆形部分：半径为100mm；湿周＝3.14×0.1＝0.314m；过流面积＝0.5×3.14×0.1×0.1＝0.0157平米；水力半径＝0.0157/0.314＝0.05m；流速v＝((0.052/3)×(0.0010.5))/0.001＝4.29m/s；半圆形天沟排水量Q＝4.29×0.0157×1000＝67.35L/s。3、FX100排水沟排水能力=157.76+67.35=225.11L/s4、FX150排水沟基本资料：5排水沟型号:Channeltype16mm缝隙式成品排水沟FX100排水沟断面尺寸(宽x高):Channelsection(WxH)200X260mm盖板尺寸Gratingsize排水缝净宽c/w:16mm泄水面积inletsection:160cm2/m雨水量:Rainwaterrunoff根据排水面积和当地暴雨强度定排水沟段长度:Trenchlength50m单位长度泄水量:Channelinletpermeter4.50L/s/m出水口数量:Numberofsumppits1（出水口位于沟段末端）水力计算长度:Hydrauliclength50m五、FX220排水沟水力计算61、已知：水深＝0.33米；沟宽＝0.27米；粗糙系数n＝0.001...
