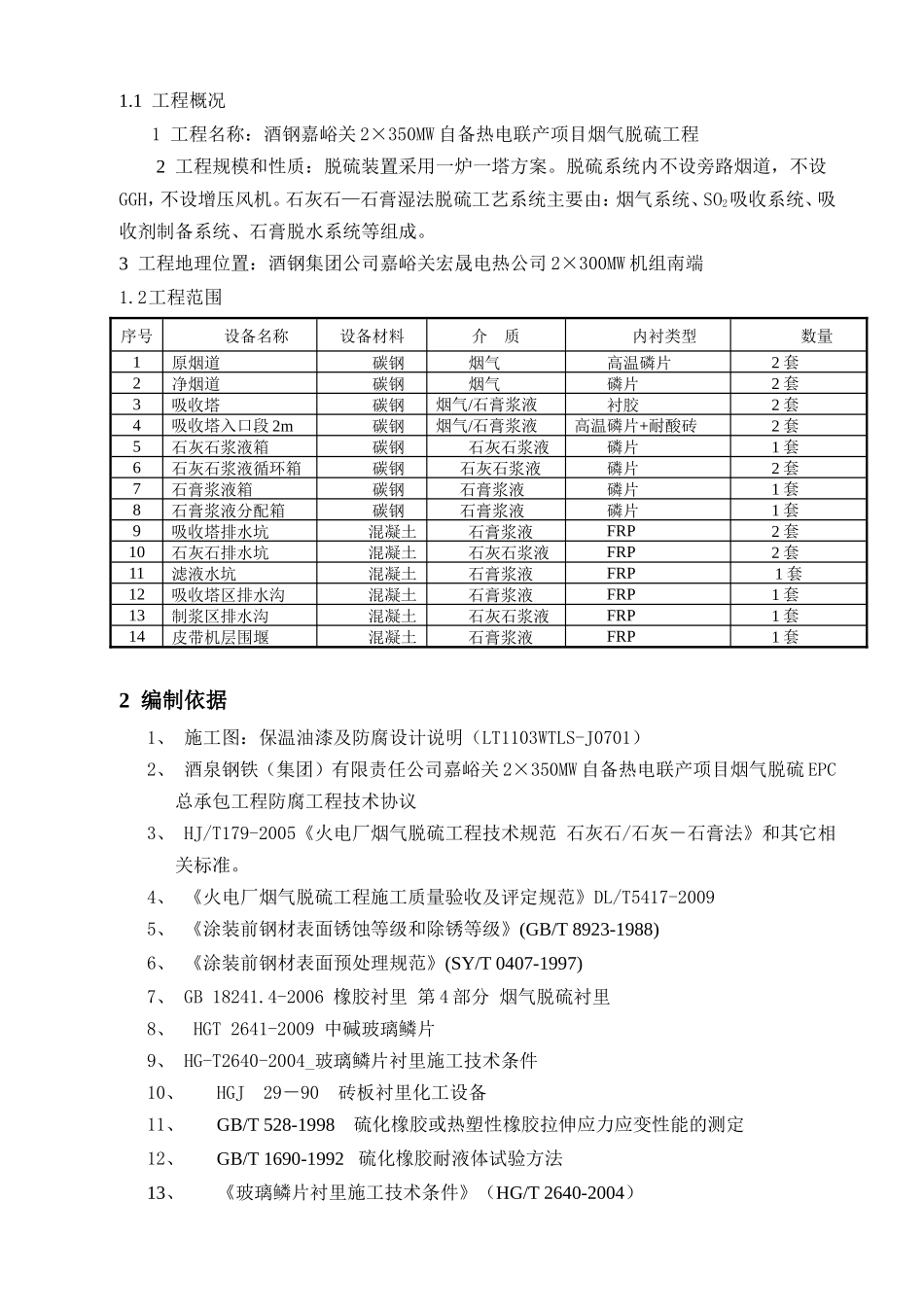

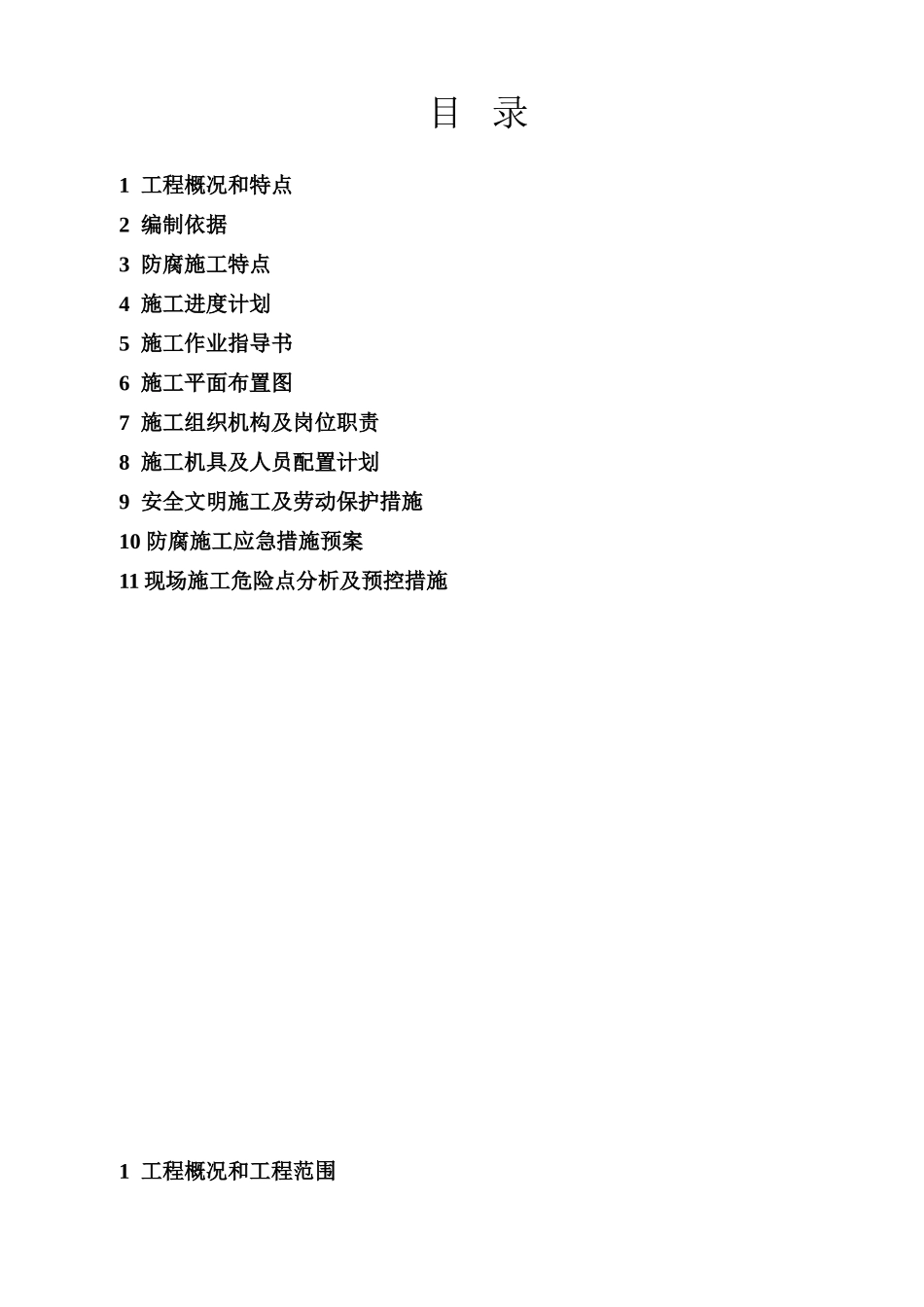

脱硫系统防腐施工组织设计目录1工程概况和特点2编制依据3防腐施工特点4施工进度计划5施工作业指导书6施工平面布置图7施工组织机构及岗位职责8施工机具及人员配置计划9安全文明施工及劳动保护措施10防腐施工应急措施预案11现场施工危险点分析及预控措施1工程概况和工程范围1.1工程概况1工程名称：酒钢嘉峪关2×350MW自备热电联产项目烟气脱硫工程2工程规模和性质：脱硫装置采用一炉一塔方案。脱硫系统内不设旁路烟道，不设GGH，不设增压风机。石灰石—石膏湿法脱硫工艺系统主要由：烟气系统、SO2吸收系统、吸收剂制备系统、石膏脱水系统等组成。3工程地理位置：酒钢集团公司嘉峪关宏晟电热公司2×300MW机组南端1.2工程范围序号设备名称设备材料介质内衬类型数量1原烟道碳钢烟气高温磷片2套2净烟道碳钢烟气磷片2套3吸收塔碳钢烟气/石膏浆液衬胶2套4吸收塔入口段2m碳钢烟气/石膏浆液高温磷片+耐酸砖2套5石灰石浆液箱碳钢石灰石浆液磷片1套6石灰石浆液循环箱碳钢石灰石浆液磷片2套7石膏浆液箱碳钢石膏浆液磷片1套8石膏浆液分配箱碳钢石膏浆液磷片1套9吸收塔排水坑混凝土石膏浆液FRP2套10石灰石排水坑混凝土石灰石浆液FRP2套11滤液水坑混凝土石膏浆液FRP1套12吸收塔区排水沟混凝土石膏浆液FRP1套13制浆区排水沟混凝土石灰石浆液FRP1套14皮带机层围堰混凝土石膏浆液FRP1套2编制依据1、施工图：保温油漆及防腐设计说明（LT1103WTLS-J0701）2、酒泉钢铁（集团）有限责任公司嘉峪关2×350MW自备热电联产项目烟气脱硫EPC总承包工程防腐工程技术协议3、HJ/T179-2005《火电厂烟气脱硫工程技术规范石灰石/石灰－石膏法》和其它相关标准。4、《火电厂烟气脱硫工程施工质量验收及评定规范》DL/T5417-20095、《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923-1988)6、《涂装前钢材表面预处理规范》(SY/T0407-1997)7、GB18241.4-2006橡胶衬里第4部分烟气脱硫衬里8、HGT2641-2009中碱玻璃鳞片9、HG-T2640-2004_玻璃鳞片衬里施工技术条件10、HGJ29－90砖板衬里化工设备11、GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定12、GB/T1690-1992硫化橡胶耐液体试验方法13、《玻璃鳞片衬里施工技术条件》（HG/T2640-2004）14、《石油化工设备和管道涂料防腐蚀技术规范》(SH3022-1999)15、HGJ32-90《橡胶衬里化工设备》16、《化工设备及管件橡胶衬里》（HG4-541）17、《设备防腐衬里橡胶板》（HG/T2698-1995）18、EGTSPE-32《化工设备橡胶衬里通用技术规定》19、《橡胶试样停放和试验的标准温度、湿度及时间》(GB2491)20、《建筑防腐蚀工程施工及验收规范》(GB50212-2002)21、《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-1991）22、《电力建设安全工作规程第1部分：火力发电厂》DL/5009.1-200223、防腐施工强制性条文3防腐施工工程特点3.1防腐工程概述对于本工程烟气脱硫系统来说,防腐施工分为玻璃鳞片防腐、衬胶防腐、玻璃钢涂层防腐等多种方式，玻璃鳞片防腐按照其使用部位与特点,可分为低温玻璃鳞片、高温玻璃鳞片和耐磨玻璃鳞片等。低温玻璃鳞片一般具有优良的耐水汽的渗透性、耐化学性、耐腐蚀性等特点,使用温度一般低于100℃,是脱硫装置的主要衬里材料,主要应用于吸收塔的低温部分、石灰石浆液系统、石膏浆液系统、事故浆液系统、净烟气烟道等部分。高温玻璃鳞片一般具有优良的耐高温性能,其长期使用温度可以达到160℃以上。主要应用于烟气进吸收塔之前的原烟气烟道、吸收塔入口处等部位。耐磨玻璃鳞片是特殊配方的鳞片树脂,一般添加陶瓷耐磨材料增加耐磨特性。耐磨玻璃鳞片主要应用于吸收塔喷淋部位或浆液磨损严重的区域(安装搅拌器的部位)。本工程吸收塔防腐采用衬胶，吸收塔喷淋区域及吸收塔底层浆液磨损严重的区域采用双层胶板覆层。吸收塔入口烟道采用高温磷片+耐酸砖处理，避免浆液对吸收塔进口烟道部位的冲刷。3.2环氧玻璃鳞片施工特点一、组成：环氧玻璃鳞片中防腐涂料是由环氧树脂、玻璃鳞片、防锈颜料、助剂、改性胺配制而成产品具有干燥迅速，附着力好、柔韧性好，双组分包装、施工方便。具有耐酸、耐碱、耐盐、耐油等特点。二、特性：该涂料是一种屏蔽性较高的涂料，成膜...
