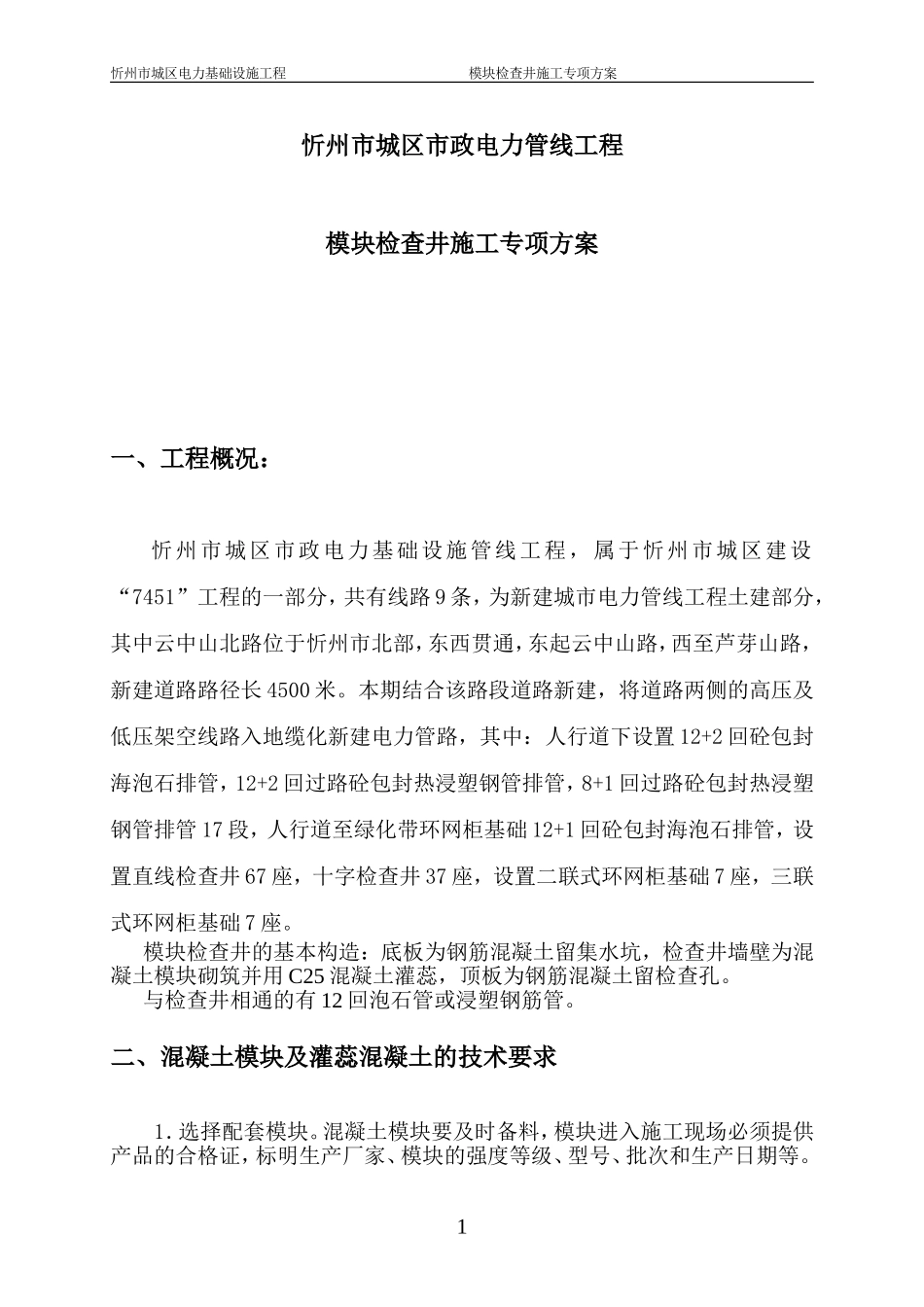

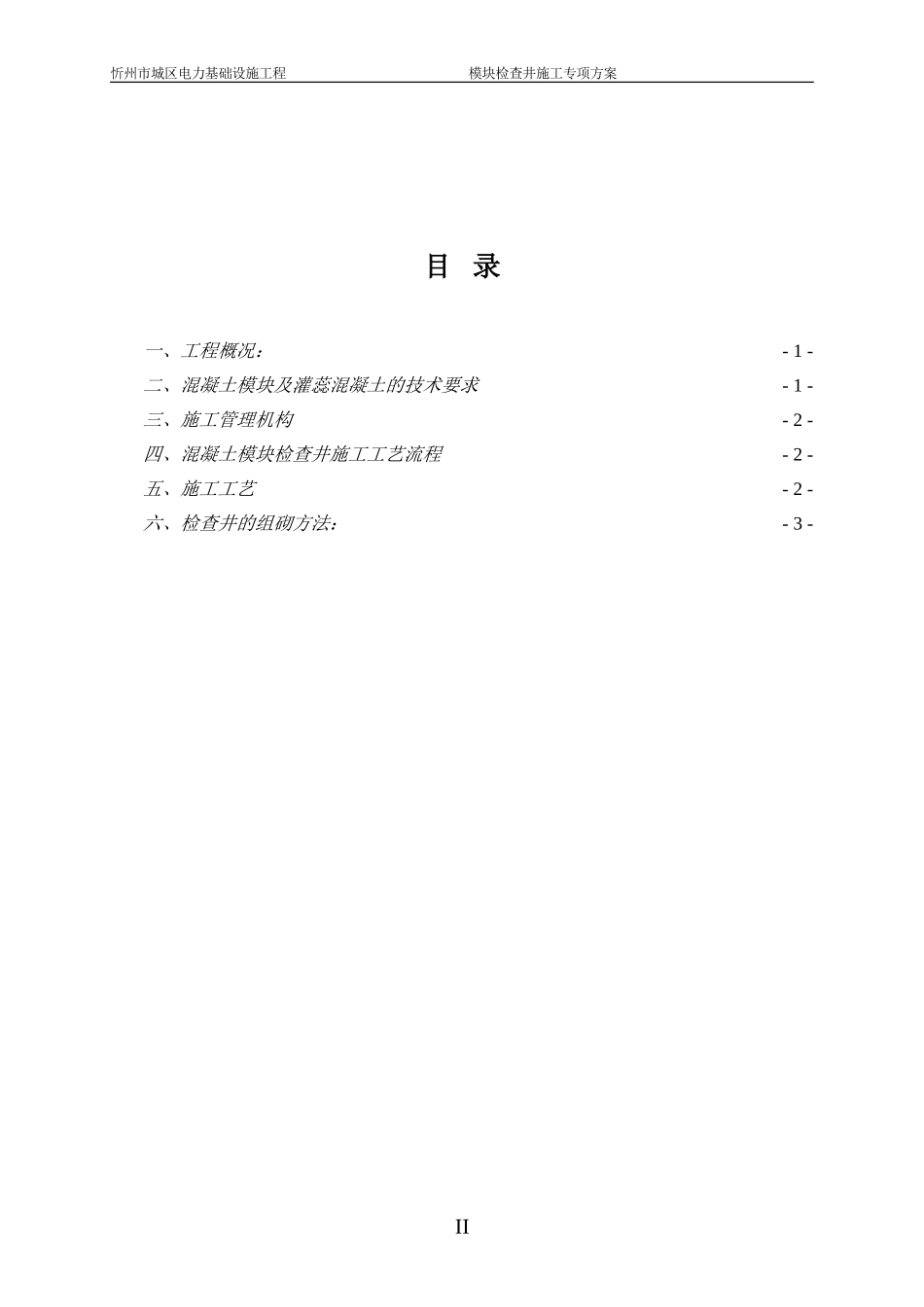

忻州市城区电力基础设施工程模块检查井施工专项方案忻州市城区电力基础设施工程云中山路模块检查井施工专项方案编制单位：山西建筑工程（集团）总公司编制日期：2012年6月2日I忻州市城区电力基础设施工程模块检查井施工专项方案目录一、工程概况：-1-二、混凝土模块及灌蕊混凝土的技术要求-1-三、施工管理机构-2-四、混凝土模块检查井施工工艺流程-2-五、施工工艺-2-六、检查井的组砌方法：-3-II忻州市城区电力基础设施工程模块检查井施工专项方案忻州市城区市政电力管线工程模块检查井施工专项方案一、工程概况：忻州市城区市政电力基础设施管线工程，属于忻州市城区建设“7451”工程的一部分，共有线路9条，为新建城市电力管线工程土建部分，其中云中山北路位于忻州市北部，东西贯通，东起云中山路，西至芦芽山路，新建道路路径长4500米。本期结合该路段道路新建，将道路两侧的高压及低压架空线路入地缆化新建电力管路，其中：人行道下设置12+2回砼包封海泡石排管，12+2回过路砼包封热浸塑钢管排管，8+1回过路砼包封热浸塑钢管排管17段，人行道至绿化带环网柜基础12+1回砼包封海泡石排管，设置直线检查井67座，十字检查井37座，设置二联式环网柜基础7座，三联式环网柜基础7座。模块检查井的基本构造：底板为钢筋混凝土留集水坑，检查井墙壁为混凝土模块砌筑并用C25混凝土灌蕊，顶板为钢筋混凝土留检查孔。与检查井相通的有12回泡石管或浸塑钢筋管。二、混凝土模块及灌蕊混凝土的技术要求1．选择配套模块。混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。1忻州市城区电力基础设施工程模块检查井施工专项方案2．井壁墙体模块安装前先做基础垫层。基础应该坐落在土质良好的土层上，C15素混凝土做垫层。接人支管超挖部分采用级配砂石或素混凝土基础。灌注砼水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25，塌落度控制在80～100mm即可。三、施工管理机构项目经理：张建强全面负责混凝土模块检查井的施工。生产经理：张太红负责生产组织工作。技术负责人：郑康杰负责混凝土模块检查井的技术准备工作、组砌排列、试验工作、确定施工工艺并进行技术交底。材料负责人：庞长伟负责模块检查井的材料的采购及质量把关。四、混凝土模块检查井施工工艺流程准备工作→混凝土垫层→井室砌筑→灌孔→电缆支架安装→盖板安装→井筒砌筑→井圈及井盖安装。五、施工工艺1．放线。矩形井以两节管预留问距中心按设计尺寸向四边放线。为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。2．砌筑。首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，本工程矩形9O。模块检组砌参照图集。当连接接入管时，模块可用切割机切割，切割后的连接缝应控制在10—15mm，。凹凸槽口衔接牢固。当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。同时随砌随复核井室尺寸。砌筑质量标准与砖砌体相同。3．灌孔。砼灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固。分次灌注时，应灌至灌注最上层砌块的2/3，剩下(300—500mm)捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。芯浇灌最好连续，确保砼连续性和整体粘结性。灌孔时砼灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔砼质量检查。4．安装盖板、井圈、井盖。检查井砌筑或安装至规定高程后，应及时浇筑或安装盖板、井圈，盖好井盖。检查井施工完毕后，应加强养护，混凝土及砂浆未达到设计强度前不得进行回填。2忻州市城区电力基础设施工程模块检查井施工专项方案六、检查井的组砌方法：图一:直线检查井J1组砌方法图二:十字检查井J2组砌方法3忻州市城区电力基础设施工程模块检查井施工专项方案图中包括三个型号的模块：40M、40LJ、40RJ。4
