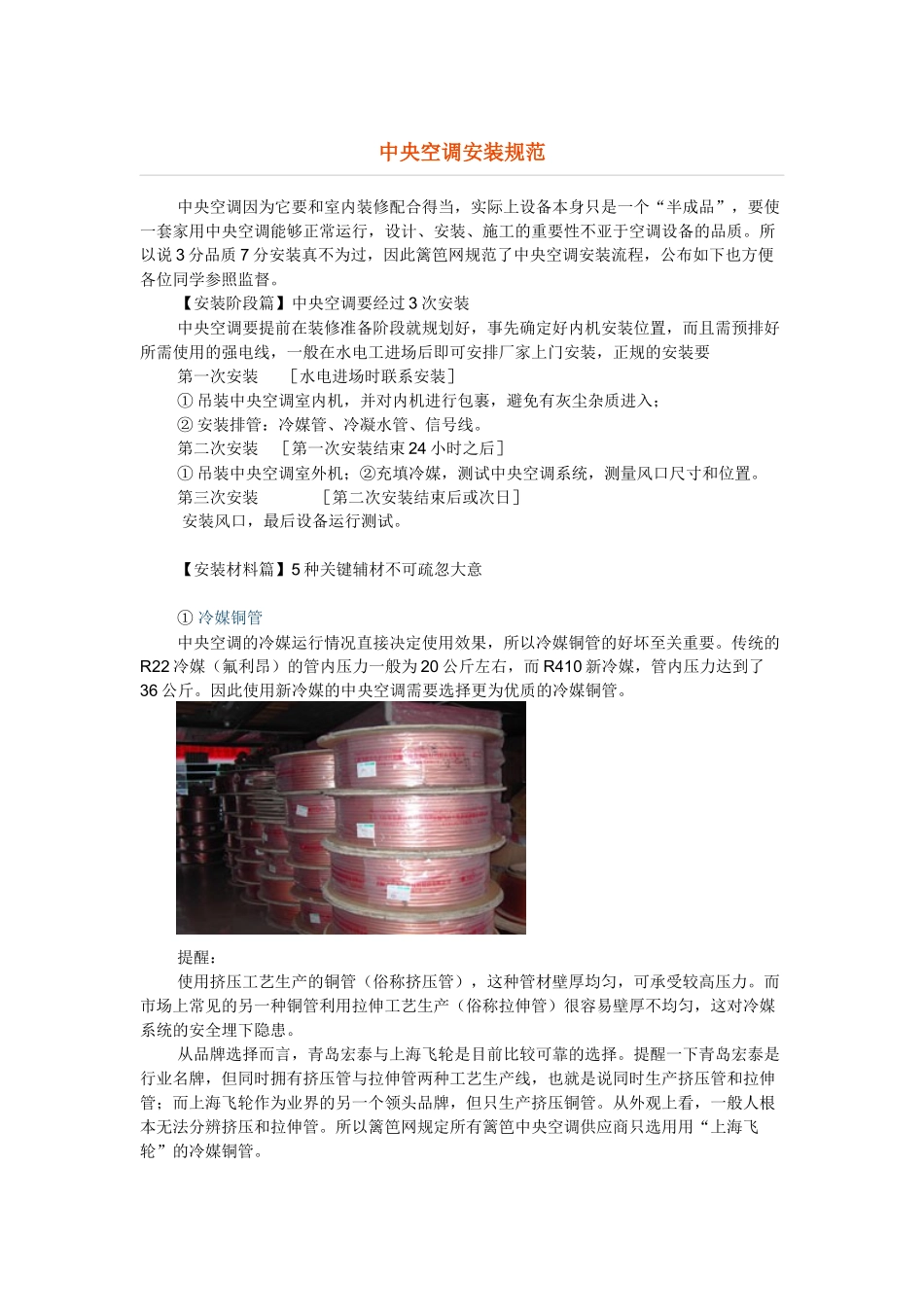

中央空调安装规范中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。所以说3分品质7分安装真不为过，因此篱笆网规范了中央空调安装流程，公布如下也方便各位同学参照监督。【安装阶段篇】中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装，正规的安装要第一次安装［水电进场时联系安装］①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；②安装排管：冷媒管、冷凝水管、信号线。第二次安装［第一次安装结束24小时之后］①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。第三次安装［第二次安装结束后或次日］安装风口，最后设备运行测试。【安装材料篇】5种关键辅材不可疏忽大意①冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。提醒：使用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。从品牌选择而言，青岛宏泰与上海飞轮是目前比较可靠的选择。提醒一下青岛宏泰是行业名牌，但同时拥有挤压管与拉伸管两种工艺生产线，也就是说同时生产挤压管和拉伸管；而上海飞轮作为业界的另一个领头品牌，但只生产挤压铜管。从外观上看，一般人根本无法分辨挤压和拉伸管。所以篱笆网规定所有篱笆中央空调供应商只选用用“上海飞轮”的冷媒铜管。②铜管保温：冷媒运行情况直接决定使用效果，铜管保温不可忽视。市场上占有率比较高的两种品牌为“世霸龙”和“华美”。两个品牌的保温管壁厚都达到一定标准，能有效起到保温作用，都是可以信赖的。③冷凝水管：冷凝水管隐藏在吊顶中，最后会封闭起来。虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。所以篱笆网规定供应商只可选用中财牌PVC水管作为冷凝管，一般使用下水管就可以，使用上水管则是更好选择。④风口：小部位往往被很多消费者疏忽，但这部分影响使用感受。常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。两种风口各有利弊。ABS风口，采用ABS工程材料制作，不容易结露。但该材料有一定的热胀冷缩系数，所以在使用过程有可能发出吱吱声，冬天气温低风口也可能产生轻微的拱起。长时间使用后风口会变黄，并不容易清洗。铝合金风口，优点在于不易变形，也不易变色。但是由于铝合金的热传递速度非常快，所以在夏天使用过程中，容易结露。严重的会有水滴产生。两种风口各有其特点，大家可根据自己的需求来挑选。⑤信号线：信号线并不贵，一般都采用带屏蔽层的信号线。这块大家可以比较放心。【安装规范篇】8步安装，步步规范需到位光有好的材料，没有好的施工工艺，同样会影响空调的使用效果，空调设备容易受损。8步安装每一步都必须小心翼翼。1、内机就位：施工队进场第一步就是吊装内机，这里只要注意2个点就可以避免后续问题。①内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。②内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。2、冷媒铜管的安装：安装完内机即可安装冷媒铜管，这是中央空调安装过程中最重要的一个环节。①所有的焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。②在焊接过程中必须在铜管内冲入氮气（充氮焊接工艺），这使铜管内部没有空气避免了产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。③焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。3、充氮保压：这是焊接完成后必须对铜管进行的压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时...
