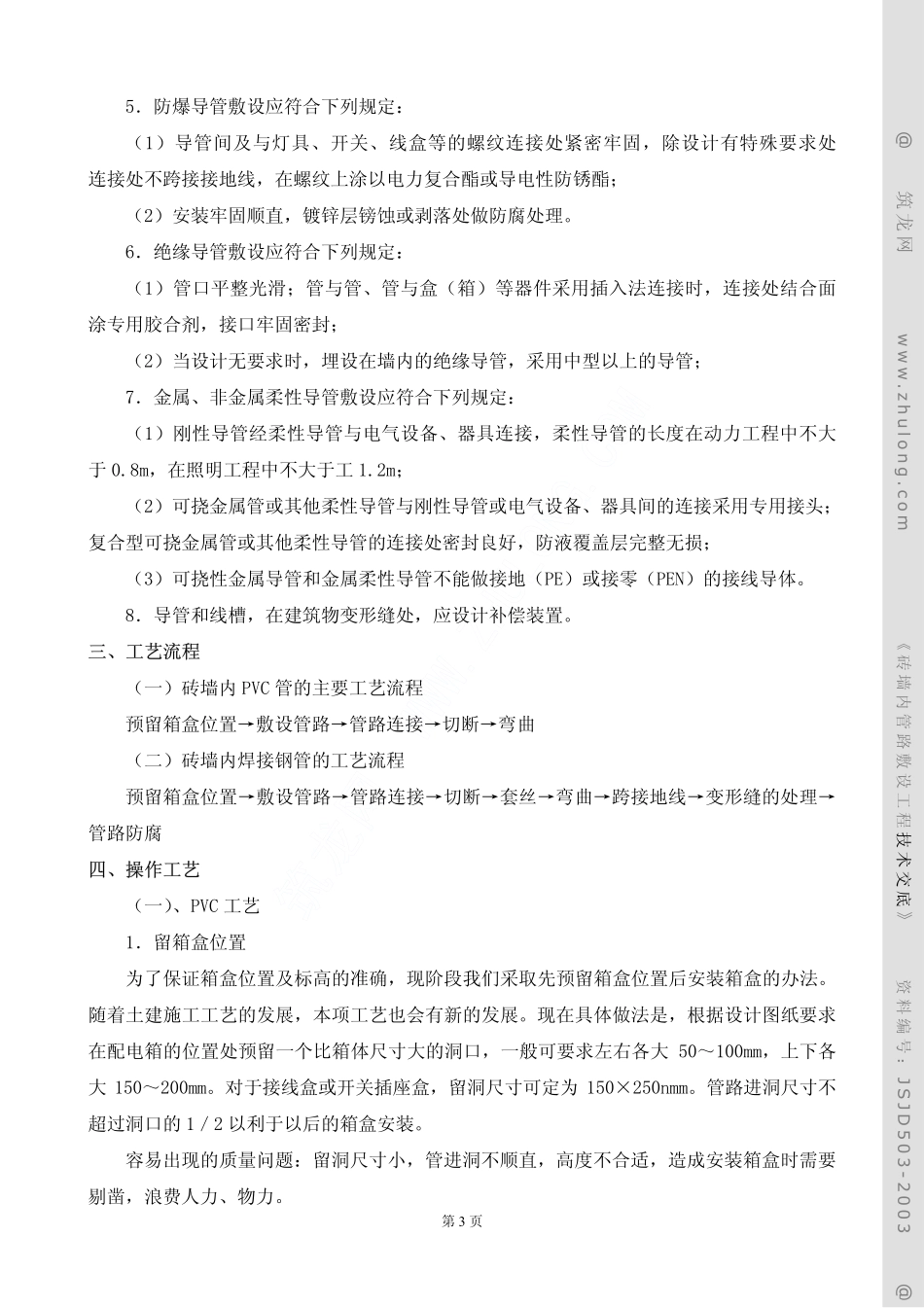

砖墙内管路敷设工程技术交底_第3页
3/7
筑龙网WWW.ZHULONG.COM第1页@筑龙网www.zhulong.com《砖墙内管路敷设工程技术交底》资料编号:JSJD503-2003@砖墙内管路敷设工程技术交底本工艺适用于焊接钢管和PVC管的施工。一、施工准备(一)、砖墙内PVC管施工准备1.PVC管作业条件随土建砖墙砌筑同时进行。2.PVC管材质要求(1)PVC管的材质要求:①PVC管的材质必须合格,其氧指数≥27%,设计有特殊要求时还必须符合设计要求。进场材料必须有产品合格证,以及有效的氧指数检测报告。②外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷。③用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。④各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。3.PVC管工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器,热风机、电炉子、工具袋、电工常用工具等。(二)、砖墙内焊接钢管施工准备1.钢管作业条件随土建砖墙砌筑同时进行。2.钢管材质要求(1)钢管的材质必须合格,设计有特殊要求时还必须符合设计要求。(2)外观检查:钢管表面无严重锈蚀、壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。(3)用游标卡尺测量,钢管的内外径及壁厚应符合国家标准。(4)锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。(5)铁制灯头盒、开关盒等的金属板厚度必须符合华北标准图集的要求。3.器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆挫、圆锉、扁锉、手动弯管器、液压弯筑龙网WWW.ZHULONG.COM第2页@筑龙网www.zhulong.com《砖墙内管路敷设工程技术交底》资料编号:JSJD503-2003@管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。二、质量要求(一)主控项目1.金属的导管和线槽必须接地(PE)或接零(PEN)可靠,并符合下列规定:(1)镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4mm2;(2)当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线;当镀锌钢导管采用螺纹连接时,连接处的两端用专用接地卡固定跨接接地线;(3)金属线糟不作设备的接地导体,当设计无要求时,金瞩线槽全长不少于2处与接地(PE)或接零(PEN)干线连接;(4)防爆导管不应采用倒扣连接;当连接有困难时,应采用防爆活接头,其接合面应严密。(5)当绝缘导管在砌体上剔槽埋设时,应采用强度等级不小于M10的水泥砂浆抹面保护,保护层厚度大于15mm。(二)一般项目1.电缆导管的弯曲半径不应小于电缆最小允许弯曲半径,电缆最小允许弯曲半径应符合下表的规定。电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注:D为电缆外径2.金属导管内外壁应防腐处理;埋设于混凝土内的导管内壁应防腐处理,外壁可不防腐处理。3.室内进入落地式柜、台、箱盘内的导管管口,应高出柜、台、箱、盘的基础面50~80mm。4.暗配的导管,埋设深度与建筑物、构筑物表面的距离不应小于15mm;筑龙网WWW.ZHULONG.COM第3页@筑龙网www.zhulong.com《砖墙内管路敷设工程技术交底》资料编号:JSJD503-2003@5.防爆导管敷设应符合下列规定:(1)导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固,除设计有特殊要求处连接处不跨接接地线,在螺纹上涂以电力复合酯或导电性防锈酯;(2)安装牢固顺直,镀锌层镑蚀或剥落处做防腐处理。6.绝缘导管敷设应符合下列规定:(1)管口平整光滑;管与管、管与盒(箱)等器件采用插入法连接时,连接处结合面涂专用胶合剂,接口牢固密封;(2)当设计无要求时,埋设在墙内的绝缘导管,采用中型以上的导管;7.金属、非金属柔性导管敷设应符合下列规定:(1)刚性导管经柔性导管与电气设备、器具连接,柔性导管的长度在动力工程中不大于0.8m,在照明工程中不大于工1.2m;(2)可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头;复合型可挠金属管或其他柔性导管的连接处密封良好,防液覆盖层完整无损;(3)可挠性金属...
