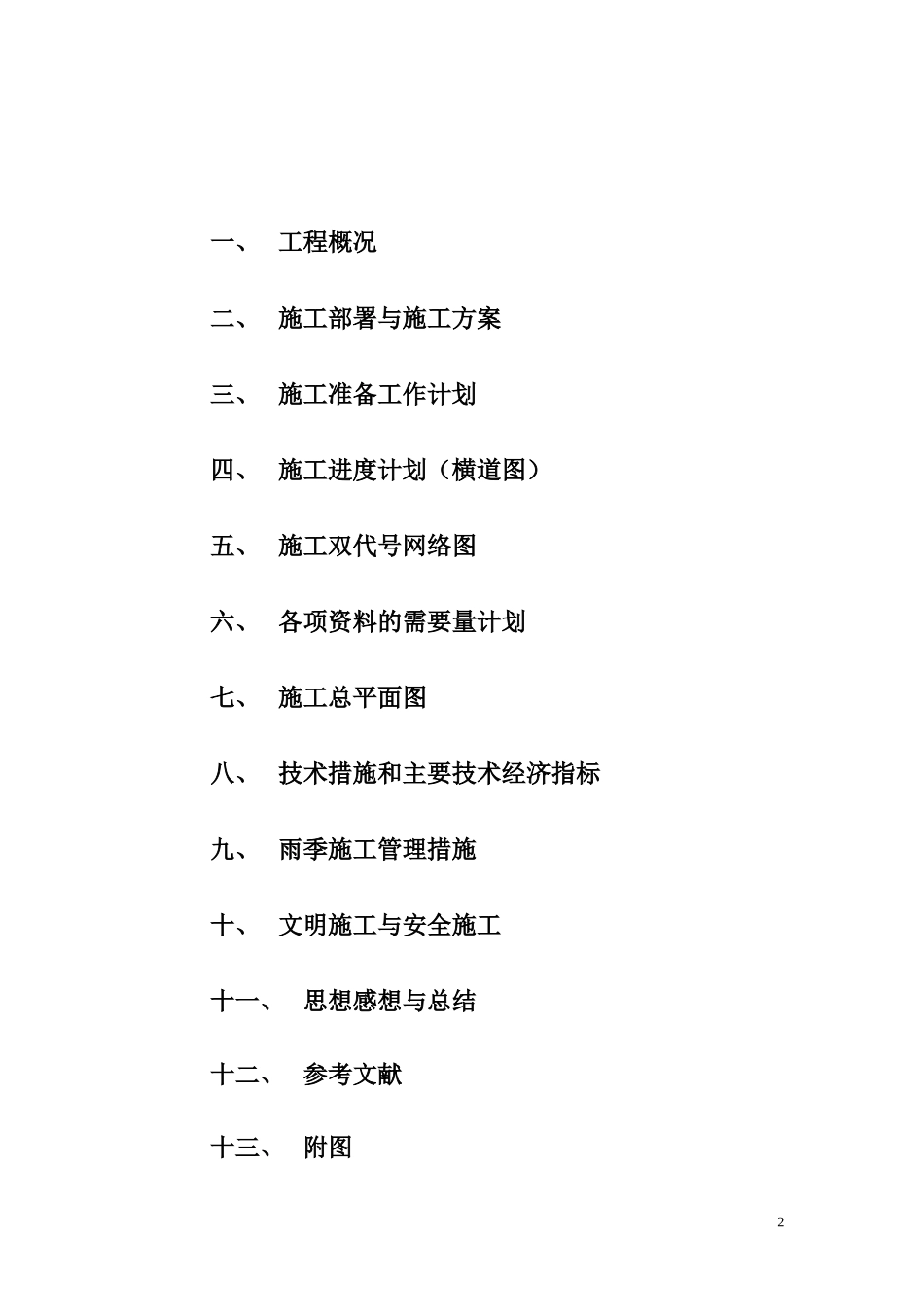

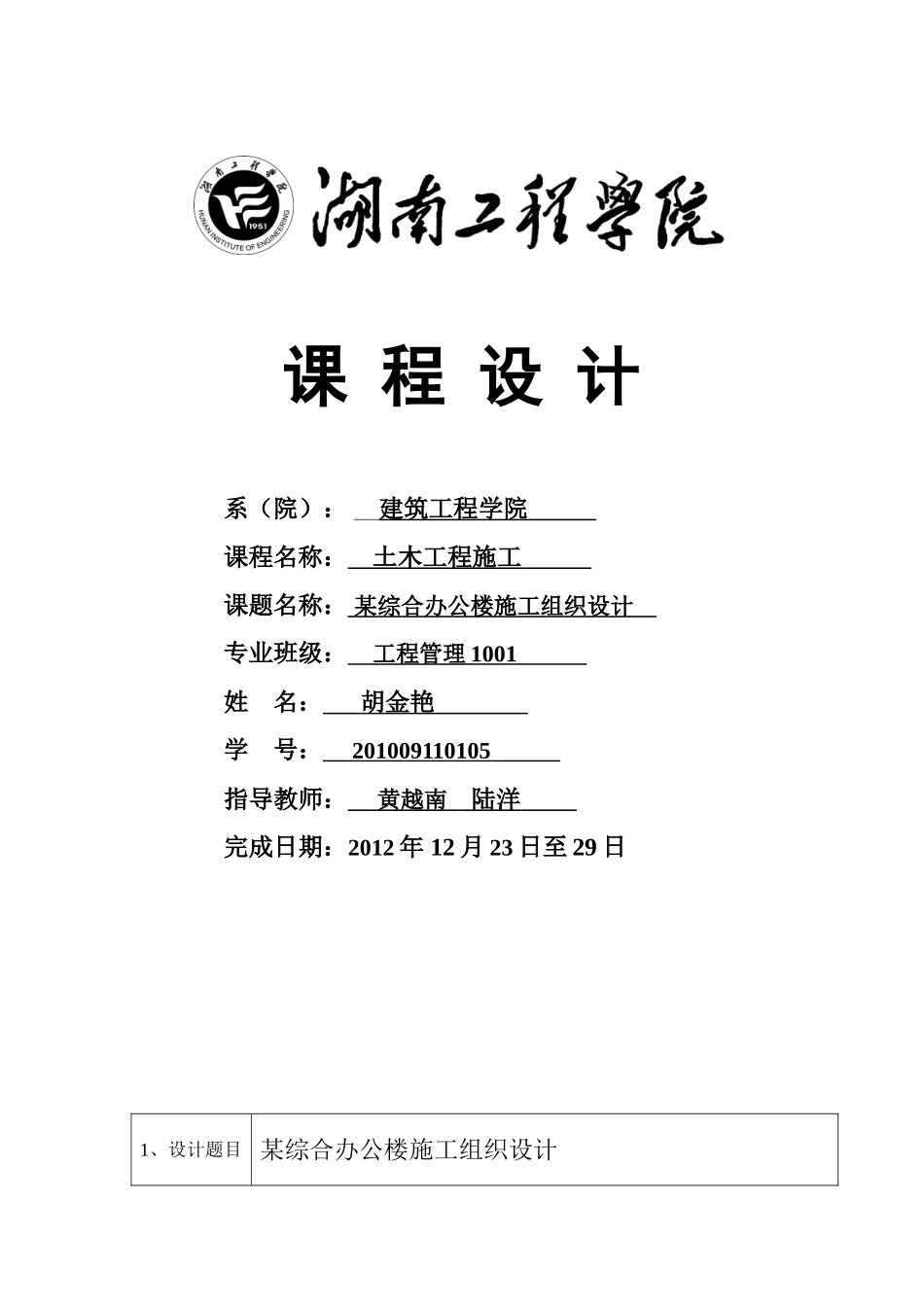

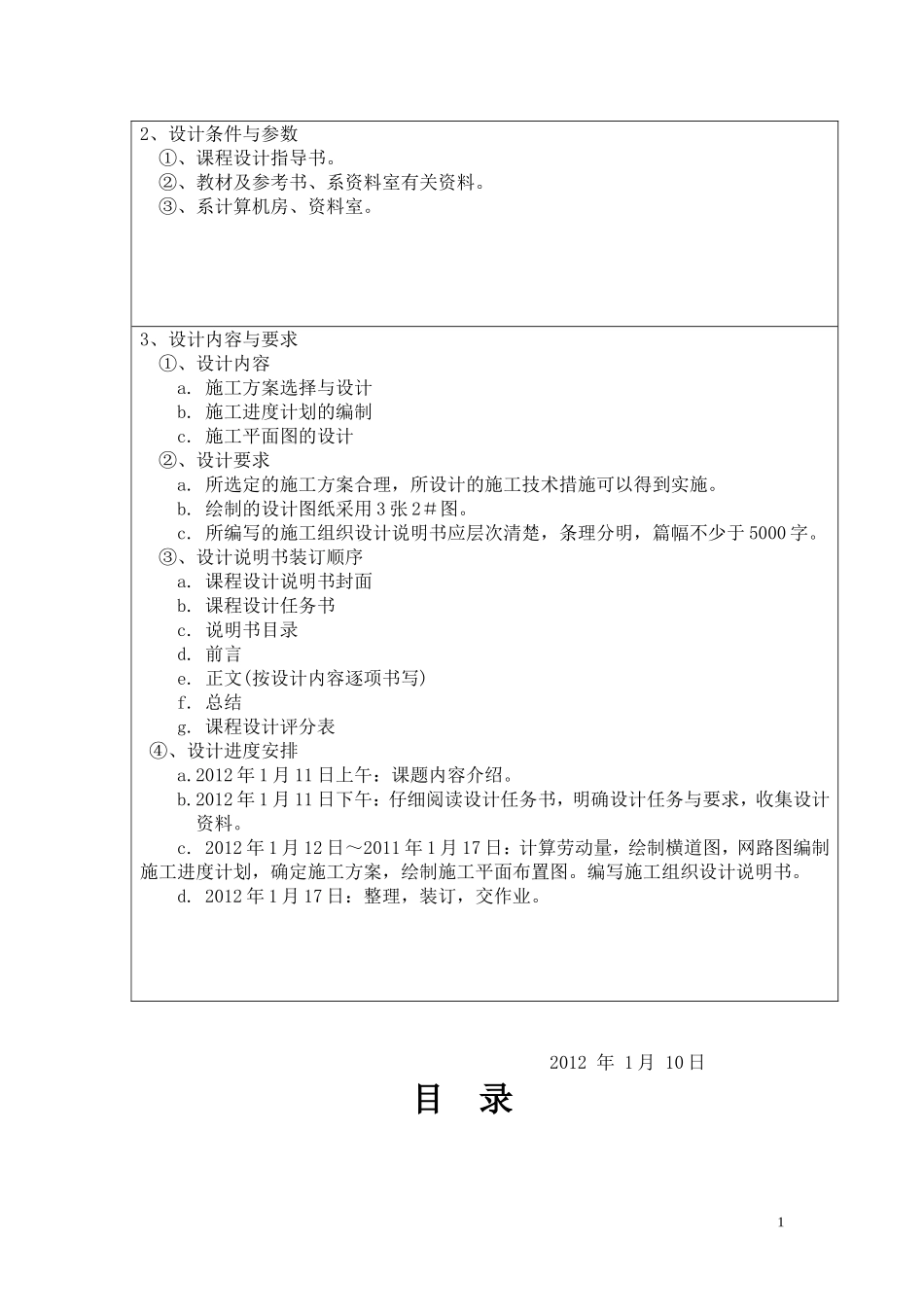

课程设计系（院）：建筑工程学院课程名称：土木工程施工课题名称：某综合办公楼施工组织设计专业班级：工程管理1001姓名：胡金艳学号：201009110105指导教师：黄越南陆洋完成日期：2012年12月23日至29日1、设计题目某综合办公楼施工组织设计2、设计条件与参数①、课程设计指导书。②、教材及参考书、系资料室有关资料。③、系计算机房、资料室。3、设计内容与要求①、设计内容a.施工方案选择与设计b.施工进度计划的编制c.施工平面图的设计②、设计要求a.所选定的施工方案合理，所设计的施工技术措施可以得到实施。b.绘制的设计图纸采用3张2＃图。c.所编写的施工组织设计说明书应层次清楚，条理分明，篇幅不少于5000字。③、设计说明书装订顺序a.课程设计说明书封面b.课程设计任务书c.说明书目录d.前言e.正文(按设计内容逐项书写)f.总结g.课程设计评分表④、设计进度安排a.2012年1月11日上午：课题内容介绍。b.2012年1月11日下午：仔细阅读设计任务书，明确设计任务与要求，收集设计资料。c.2012年1月12日～2011年1月17日：计算劳动量，绘制横道图，网路图编制施工进度计划，确定施工方案，绘制施工平面布置图。编写施工组织设计说明书。d.2012年1月17日：整理，装订，交作业。2012年1月10日目录1一、工程概况二、施工部署与施工方案三、施工准备工作计划四、施工进度计划（横道图）五、施工双代号网络图六、各项资料的需要量计划七、施工总平面图八、技术措施和主要技术经济指标九、雨季施工管理措施十、文明施工与安全施工十一、思想感想与总结十二、参考文献十三、附图2一、工程概况本建筑为一综合办公楼，位于市郊公路边，总建筑面积7905m2，平面形式为L型，东西方向长65m，南北方向长37m。建筑物主体大部分为五层，标高18.95m，局部六层，标高22.45m，附楼（F~L轴）带地下室，在11轴处有一道温度缝，在F轴处有一道沉降缝。本建筑工程承重结构除门厅部分为现浇钢筋混凝土框架外，其余部分为砖混结构。基础埋置深度1.9m，C15素混凝土垫层，上砌条形砖基础，基础设圈梁，实心砖墙承重，每层设圈梁；内外墙交接处和外墙转角处设抗震构造柱；除厕所、盥洗室采用现浇楼板外，其余为预制板，楼梯及挑檐为现浇钢筋混凝土构件。室内除门厅、走廊、厕所、踏步为水磨石面层外，其它采用水泥砂浆地面。室内装修主要采用白灰砂浆外喷106涂料，室外装修以马赛克为主。窗间墙为干粘石，腰线为贴面砖。屋面保温层为炉渣混凝土，上做二毡三油防水层，铺绿豆沙。上人屋面部分铺设预制混凝土板。设备安装及水、暖、电工程配合土建施工。1、地质及环境条件地下水位在地表下7~8m。土壤最大冻结深度0.5m。2、施工工期要求本工程定于4月1日开工，要求于12月30日竣工。限定总工期9个月，日历工期为225天。3、气象条件施工期间主导风向偏东，雨季为9月，冬季为12月到第二年的1月和2月。34、劳动力资源条件施工单位派一个施工队负责。该队瓦工20人，木工16人，以及其它辅助工人如钢筋工、机械工、电工、普工共计140人。根据施工需要有部分民工协助工作。装修阶段可从其它施工队调入抹灰工最多70人。主要工程量见附表。二、设计内容和要求1、施工方案选择与设计2、施工进度计划的编制3、施工平面图的设计总平面简图、南立面简图见如下附图。总平面简图4主要项目实物工程量分部分项工程工程量单位数量基础工程机械挖土M34032混凝土垫层M3289砖基础M3368基础圈梁、构造柱M394回填土M32465屋面工程找平层M21425冷底子油M21425两道热码脂M21425炉渣保温层M2116二次找平M21465卷材防水层M21465上人混凝土板M2334楼地面工程垫层M3160水泥砂浆地面M24320水磨石地面M21866装饰工程内墙面抹灰M219933顶棚抹灰M25287外墙马赛克M26424干粘石M2520贴面砖M2435室内喷白M220470其它厕所木隔断M2250木门窗安装M21897木门窗油漆M21897玻璃安装M212705台阶散水M2362主体结构工程量前楼（1-11轴线）工程量单位一层二层三层四层五层顶层总计砖砌墙M320520518518518534999现浇柱模板钢筋混凝土M2tM3660.785.92660.785.92500.64.48500.64.48500.64.482823.3625.28现浇楼梯模板钢筋混凝土M2tM3510.615510.615510.615510.6152042.4...
