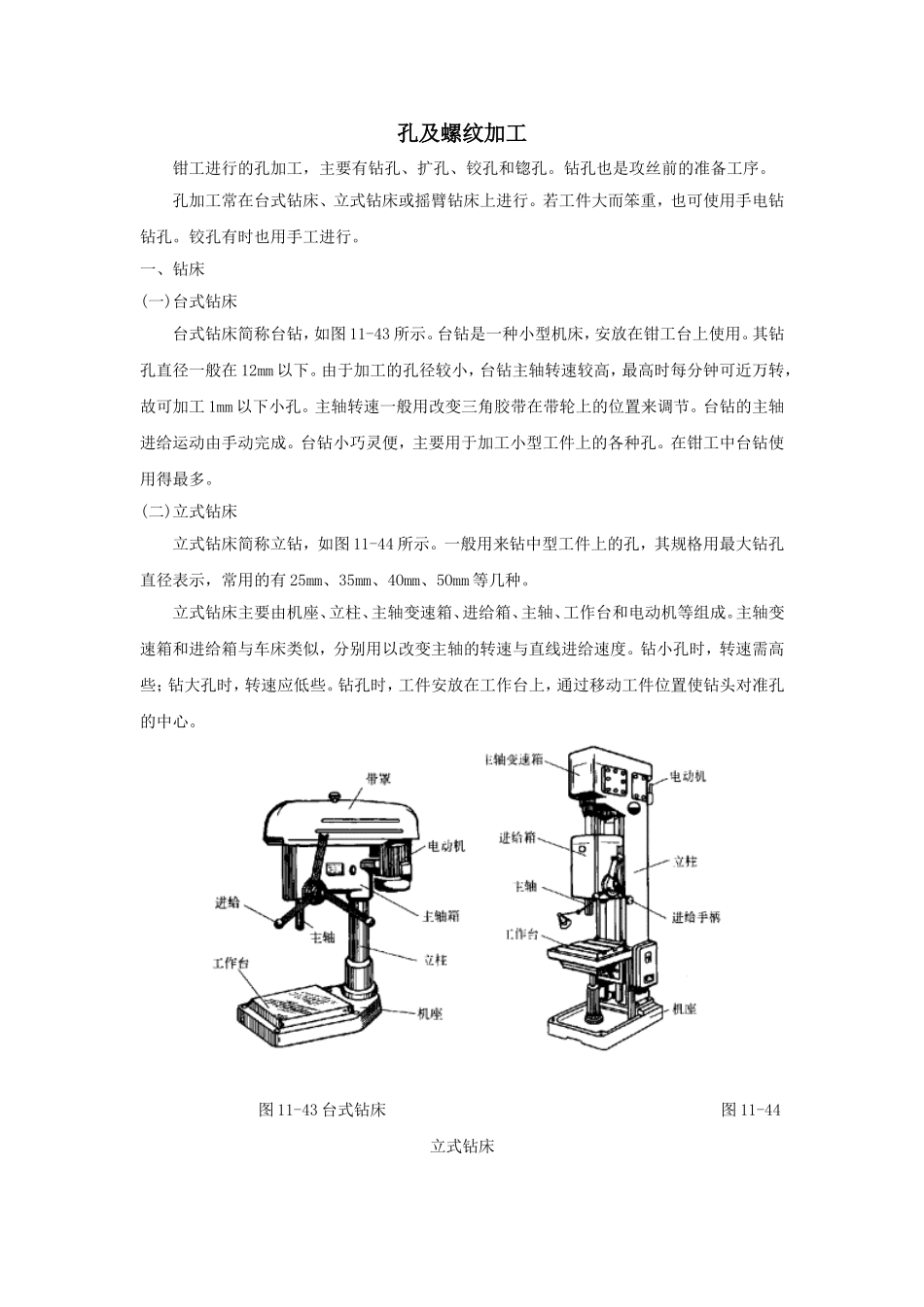

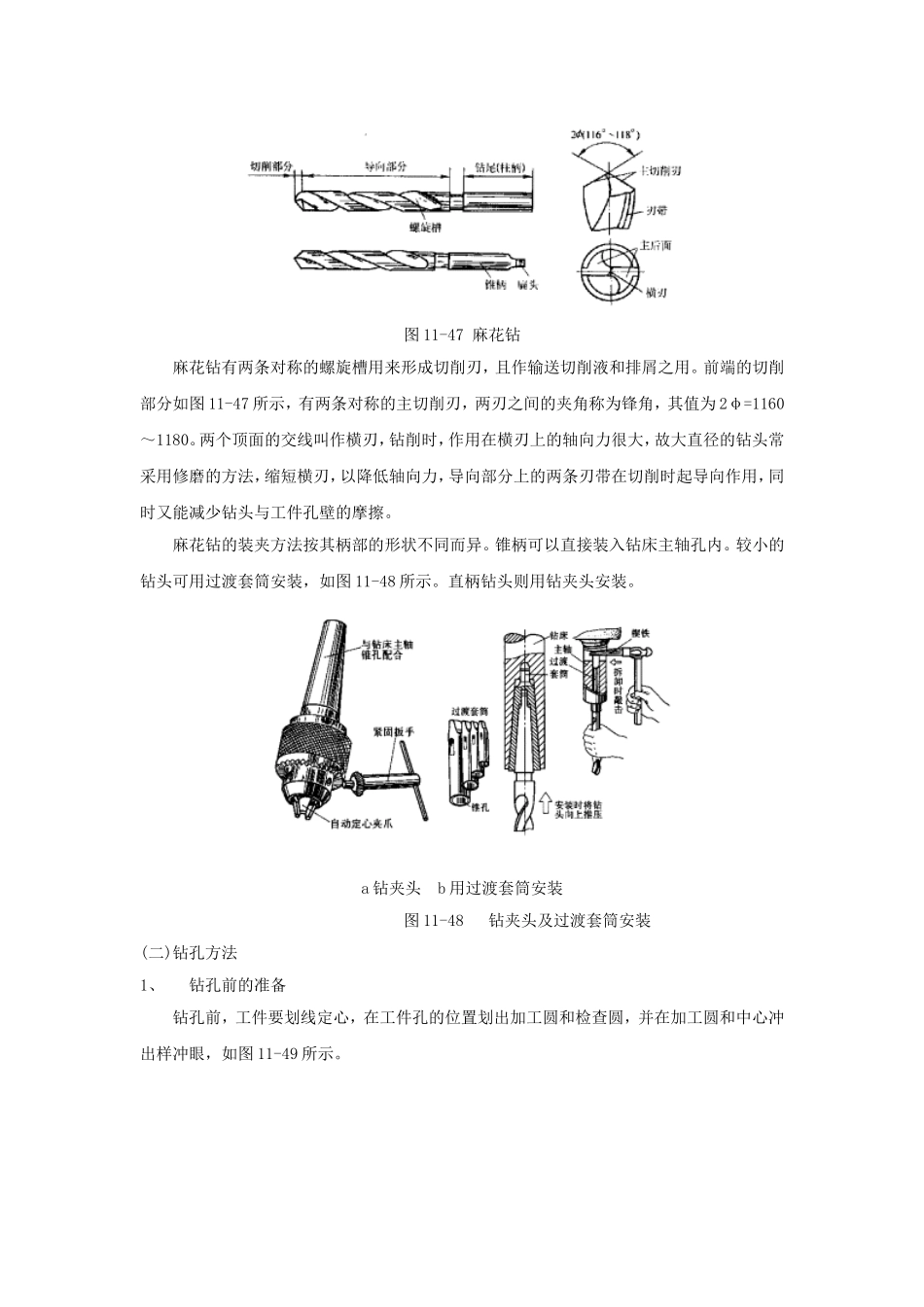

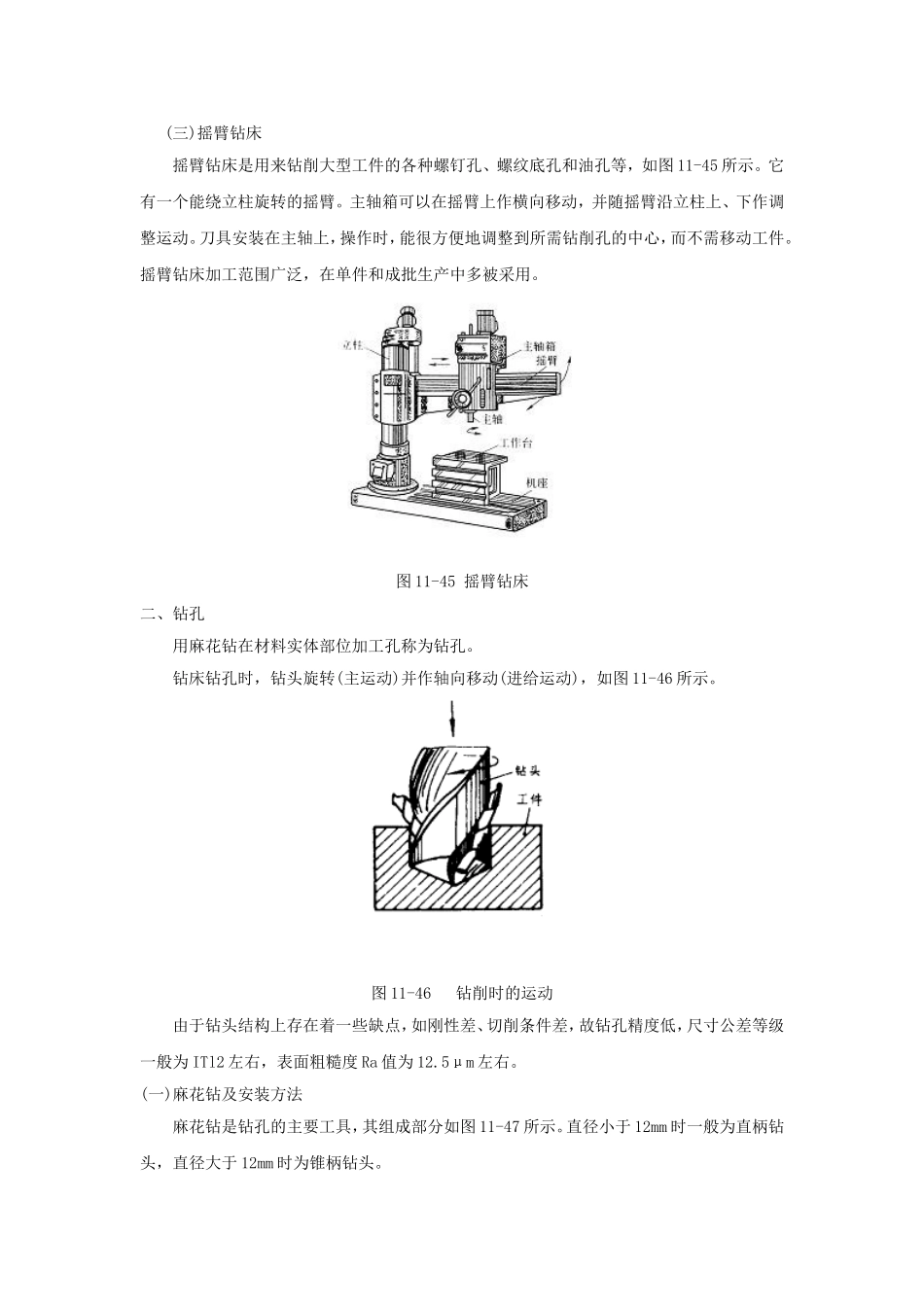

孔及螺纹加工钳工进行的孔加工，主要有钻孔、扩孔、铰孔和锪孔。钻孔也是攻丝前的准备工序。孔加工常在台式钻床、立式钻床或摇臂钻床上进行。若工件大而笨重，也可使用手电钻钻孔。铰孔有时也用手工进行。一、钻床(一)台式钻床台式钻床简称台钻，如图11-43所示。台钻是一种小型机床，安放在钳工台上使用。其钻孔直径一般在12mm以下。由于加工的孔径较小，台钻主轴转速较高，最高时每分钟可近万转，故可加工1mm以下小孔。主轴转速一般用改变三角胶带在带轮上的位置来调节。台钻的主轴进给运动由手动完成。台钻小巧灵便，主要用于加工小型工件上的各种孔。在钳工中台钻使用得最多。(二)立式钻床立式钻床简称立钻，如图11-44所示。一般用来钻中型工件上的孔，其规格用最大钻孔直径表示，常用的有25mm、35mm、4Omm、5Omm等几种。立式钻床主要由机座、立柱、主轴变速箱、进给箱、主轴、工作台和电动机等组成。主轴变速箱和进给箱与车床类似，分别用以改变主轴的转速与直线进给速度。钻小孔时，转速需高些；钻大孔时，转速应低些。钻孔时，工件安放在工作台上，通过移动工件位置使钻头对准孔的中心。图11-43台式钻床图11-44立式钻床(三)摇臂钻床摇臂钻床是用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等，如图11-45所示。它有一个能绕立柱旋转的摇臂。主轴箱可以在摇臂上作横向移动，并随摇臂沿立柱上、下作调整运动。刀具安装在主轴上，操作时，能很方便地调整到所需钻削孔的中心，而不需移动工件。摇臂钻床加工范围广泛，在单件和成批生产中多被采用。图11-45摇臂钻床二、钻孔用麻花钻在材料实体部位加工孔称为钻孔。钻床钻孔时，钻头旋转(主运动)并作轴向移动(进给运动)，如图11-46所示。图11-46钻削时的运动由于钻头结构上存在着一些缺点，如刚性差、切削条件差，故钻孔精度低，尺寸公差等级一般为ITl2左右，表面粗糙度Ra值为12.5μm左右。(一)麻花钻及安装方法麻花钻是钻孔的主要工具，其组成部分如图11-47所示。直径小于12mm时一般为直柄钻头，直径大于12mm时为锥柄钻头。图11-47麻花钻麻花钻有两条对称的螺旋槽用来形成切削刃，且作输送切削液和排屑之用。前端的切削部分如图11-47所示，有两条对称的主切削刃，两刃之间的夹角称为锋角，其值为2φ=1160～1180。两个顶面的交线叫作横刃，钻削时，作用在横刃上的轴向力很大，故大直径的钻头常采用修磨的方法，缩短横刃，以降低轴向力，导向部分上的两条刃带在切削时起导向作用，同时又能减少钻头与工件孔壁的摩擦。麻花钻的装夹方法按其柄部的形状不同而异。锥柄可以直接装入钻床主轴孔内。较小的钻头可用过渡套筒安装，如图11-48所示。直柄钻头则用钻夹头安装。a钻夹头b用过渡套筒安装图11-48钻夹头及过渡套筒安装(二)钻孔方法1、钻孔前的准备钻孔前，工件要划线定心，在工件孔的位置划出加工圆和检查圆，并在加工圆和中心冲出样冲眼，如图11-49所示。图11-49钻孔前划线根据孔径大小选取合适的钻头，检查钻头主切削刃是否锋利和对称，如不合要求，应认真修磨。装夹时，应将钻头轻轻夹住，开车检查是否放正，若有摆动，则应纠正，最后用力夹紧。2、工件的安装对不同大小与形状的工件，可用不同的安装方法。一般可用虎钳、平口钳等装夹。在圆柱形工件上钻孔时，可放在V形铁上进行，亦可用平口钳装夹。较大的工件则用压板螺钉直接装夹在机床工作台上，各种装夹方法如图11-50所示。图11-50钻孔时工件的安装在成批和大量生产中，钻孔时广泛应用钻模夹具，如图11-51所示。钻模上装有淬过火的耐磨性很高的钻套，用以引导钻头。钻套的位置根据钻孔要求而确定。因而，用钻模钻孔，可以免去划线工作，且钻孔精度有所提高。图11-51钻模3、钻孔操作按划线钻孔时，应先对准样冲眼试钻一浅坑，如有偏位，可用样冲重新冲孔纠正，也可用錾子錾出几条槽来纠正。钻孔时，进给速度要均匀。将要钻通时，进给量要减少。钻韧性材料要加切削液。钻深孔(孔深L与直径d之比大于5)时，钻头必须经常退出排屑。钻床钻孔时，孔径大于30mm的孔，需分两次钻出。4、钻孔注意事项为了操作安全，钻孔时，身体不要贴近主轴，不得戴手套，手中也不允许拿棉纱。切屑要用...
