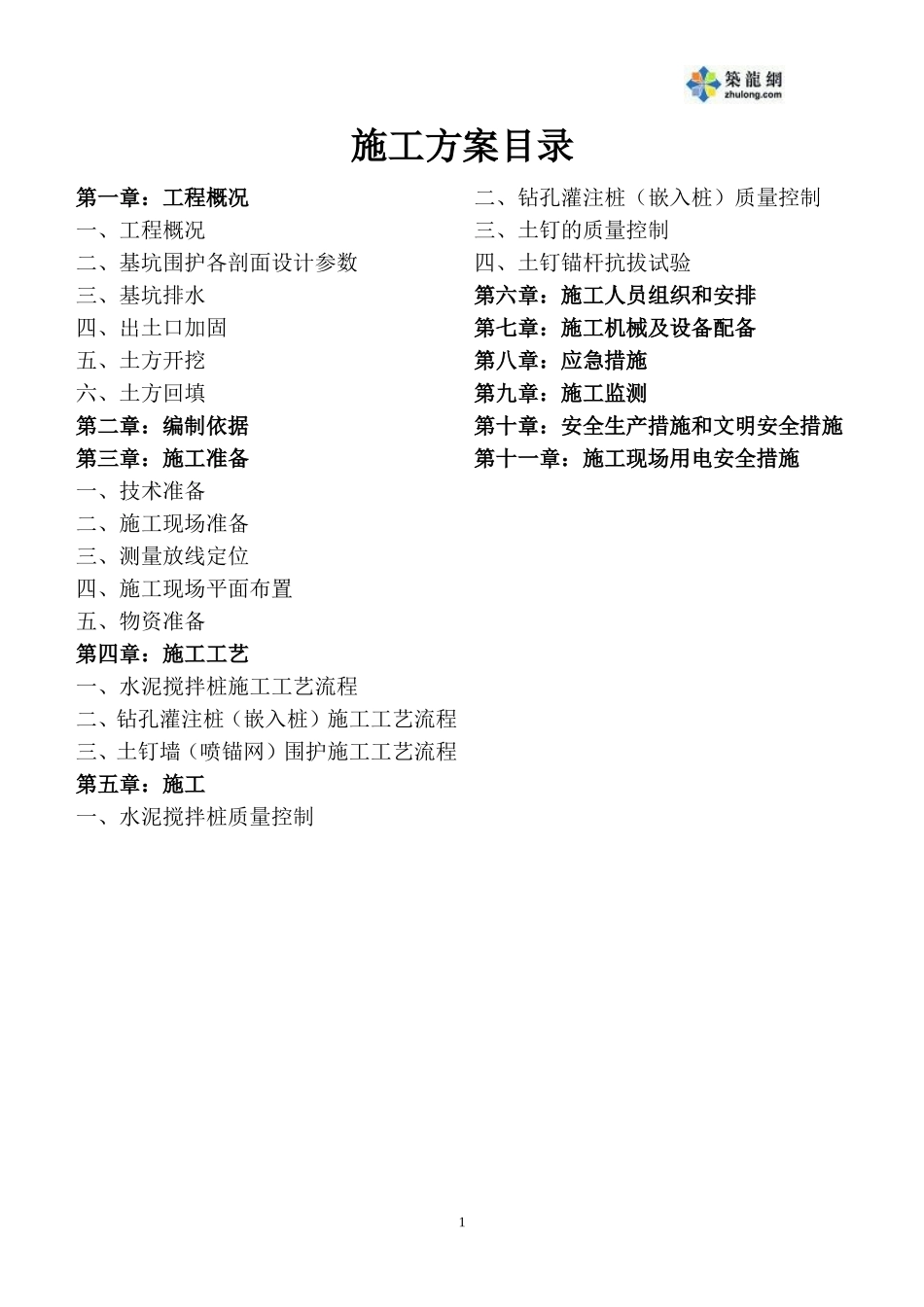

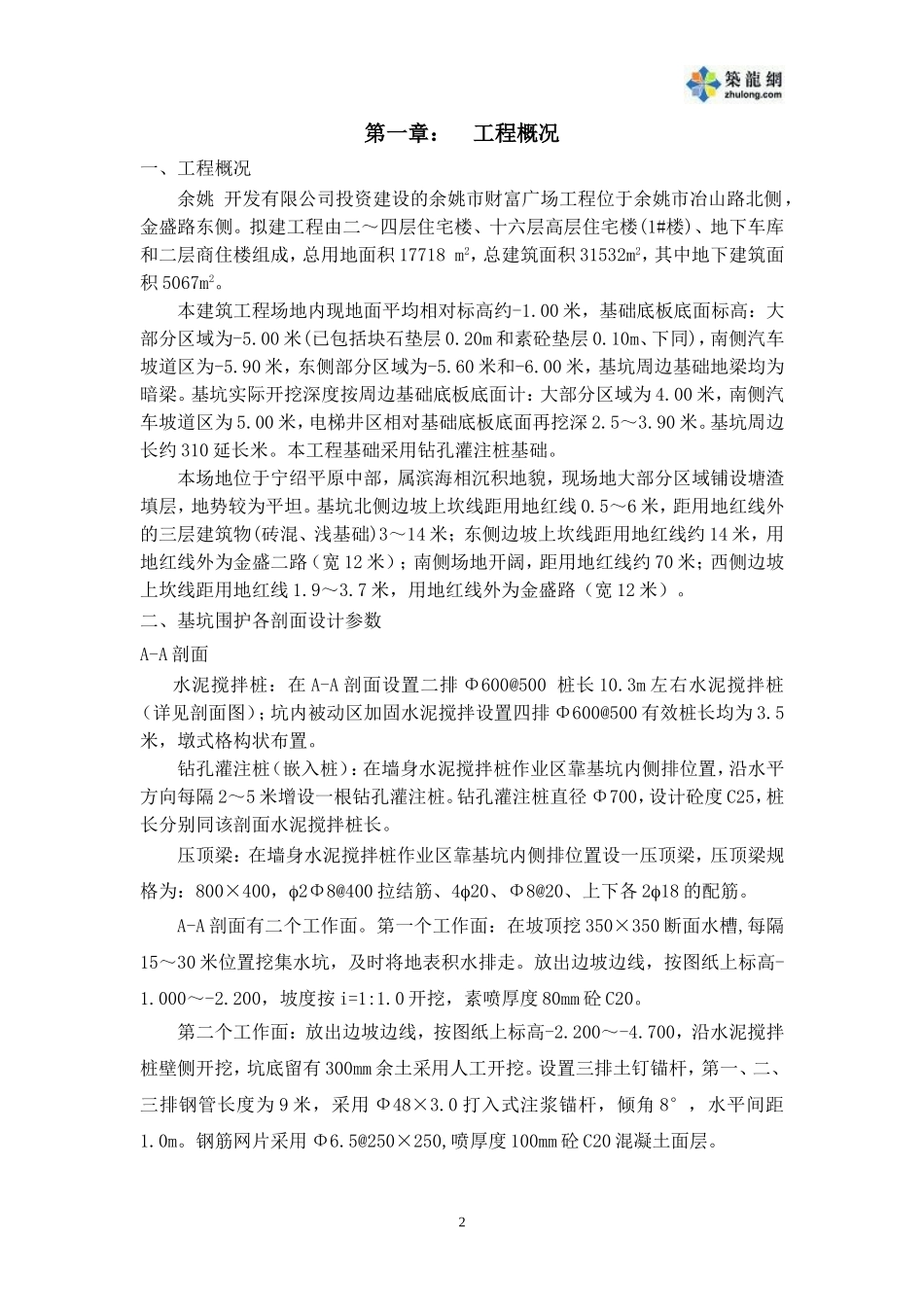

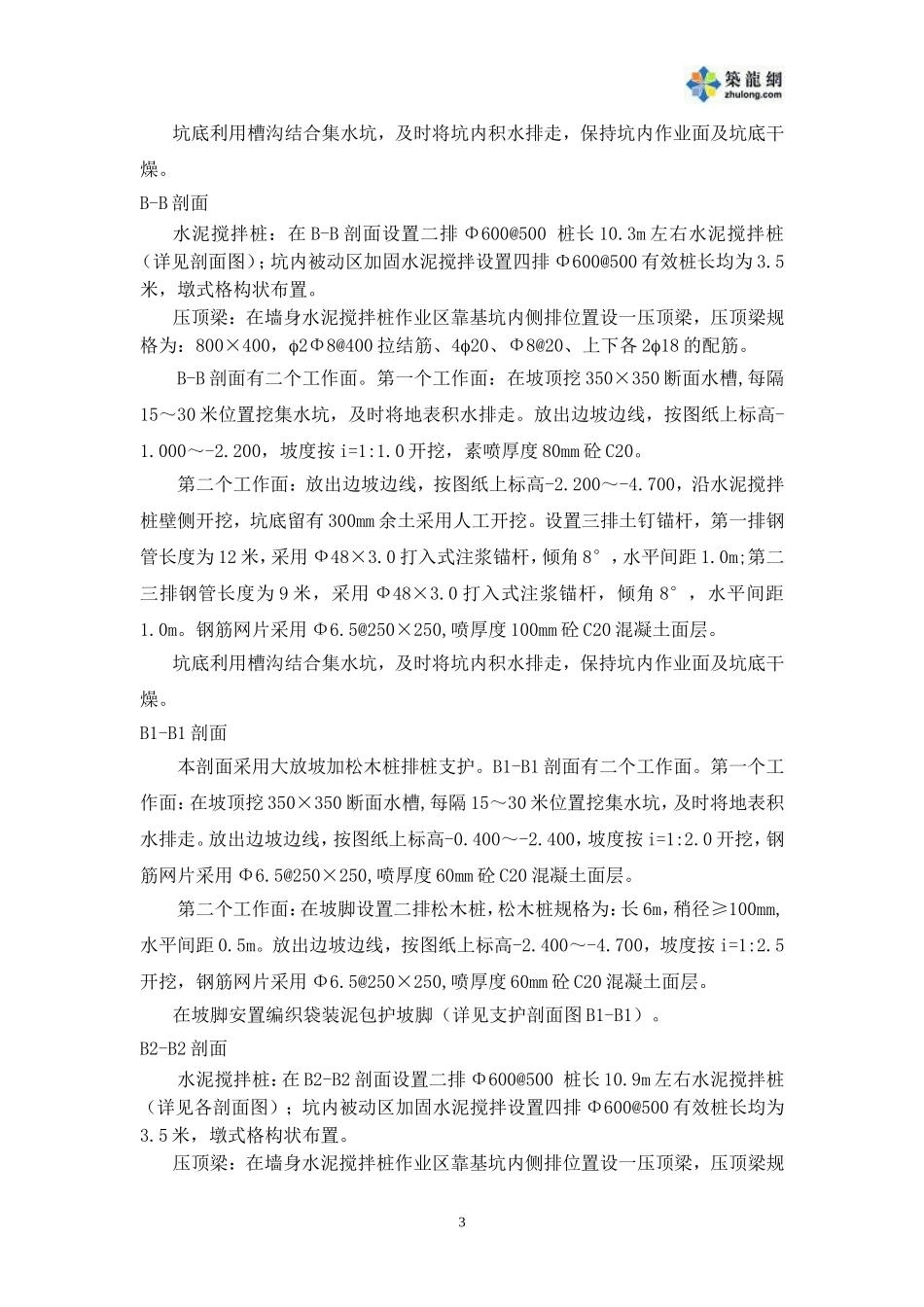

施工方案目录第一章：工程概况一、工程概况二、基坑围护各剖面设计参数三、基坑排水四、出土口加固五、土方开挖六、土方回填第二章：编制依据第三章：施工准备一、技术准备二、施工现场准备三、测量放线定位四、施工现场平面布置五、物资准备第四章：施工工艺一、水泥搅拌桩施工工艺流程二、钻孔灌注桩（嵌入桩）施工工艺流程三、土钉墙（喷锚网）围护施工工艺流程第五章：施工一、水泥搅拌桩质量控制二、钻孔灌注桩（嵌入桩）质量控制三、土钉的质量控制四、土钉锚杆抗拔试验第六章：施工人员组织和安排第七章：施工机械及设备配备第八章：应急措施第九章：施工监测第十章：安全生产措施和文明安全措施第十一章：施工现场用电安全措施1第一章：工程概况一、工程概况余姚开发有限公司投资建设的余姚市财富广场工程位于余姚市冶山路北侧，金盛路东侧。拟建工程由二～四层住宅楼、十六层高层住宅楼(1#楼)、地下车库和二层商住楼组成，总用地面积17718m2，总建筑面积31532m2，其中地下建筑面积5067m2。本建筑工程场地内现地面平均相对标高约-1.00米，基础底板底面标高：大部分区域为-5.00米(已包括块石垫层0.20m和素砼垫层0.10m、下同)，南侧汽车坡道区为-5.90米，东侧部分区域为-5.60米和-6.00米，基坑周边基础地梁均为暗梁。基坑实际开挖深度按周边基础底板底面计：大部分区域为4.00米，南侧汽车坡道区为5.00米，电梯井区相对基础底板底面再挖深2.5～3.90米。基坑周边长约310延长米。本工程基础采用钻孔灌注桩基础。本场地位于宁绍平原中部，属滨海相沉积地貌，现场地大部分区域铺设塘渣填层，地势较为平坦。基坑北侧边坡上坎线距用地红线0.5～6米，距用地红线外的三层建筑物(砖混、浅基础)3～14米；东侧边坡上坎线距用地红线约14米，用地红线外为金盛二路（宽12米）；南侧场地开阔，距用地红线约70米；西侧边坡上坎线距用地红线1.9～3.7米，用地红线外为金盛路（宽12米）。二、基坑围护各剖面设计参数A-A剖面水泥搅拌桩：在A-A剖面设置二排Φ600@500桩长10.3m左右水泥搅拌桩（详见剖面图）；坑内被动区加固水泥搅拌设置四排Φ600@500有效桩长均为3.5米，墩式格构状布置。钻孔灌注桩（嵌入桩）：在墙身水泥搅拌桩作业区靠基坑内侧排位置，沿水平方向每隔2～5米增设一根钻孔灌注桩。钻孔灌注桩直径Φ700，设计砼度C25，桩长分别同该剖面水泥搅拌桩长。压顶梁：在墙身水泥搅拌桩作业区靠基坑内侧排位置设一压顶梁，压顶梁规格为：800×400，2Φ8@400拉结筋、420、Φ8@20、上下各218的配筋。A-A剖面有二个工作面。第一个工作面：在坡顶挖350×350断面水槽,每隔15～30米位置挖集水坑，及时将地表积水排走。放出边坡边线，按图纸上标高-1.000～-2.200，坡度按i=1:1.0开挖，素喷厚度80mm砼C20。第二个工作面：放出边坡边线，按图纸上标高-2.200～-4.700，沿水泥搅拌桩壁侧开挖，坑底留有300mm余土采用人工开挖。设置三排土钉锚杆，第一、二、三排钢管长度为9米，采用Ф48×3.0打入式注浆锚杆，倾角8°，水平间距1.0m。钢筋网片采用Φ6.5@250×250,喷厚度100mm砼C20混凝土面层。2坑底利用槽沟结合集水坑，及时将坑内积水排走，保持坑内作业面及坑底干燥。B-B剖面水泥搅拌桩：在B-B剖面设置二排Φ600@500桩长10.3m左右水泥搅拌桩（详见剖面图）；坑内被动区加固水泥搅拌设置四排Φ600@500有效桩长均为3.5米，墩式格构状布置。压顶梁：在墙身水泥搅拌桩作业区靠基坑内侧排位置设一压顶梁，压顶梁规格为：800×400，2Φ8@400拉结筋、420、Φ8@20、上下各218的配筋。B-B剖面有二个工作面。第一个工作面：在坡顶挖350×350断面水槽,每隔15～30米位置挖集水坑，及时将地表积水排走。放出边坡边线，按图纸上标高-1.000～-2.200，坡度按i=1:1.0开挖，素喷厚度80mm砼C20。第二个工作面：放出边坡边线，按图纸上标高-2.200～-4.700，沿水泥搅拌桩壁侧开挖，坑底留有300mm余土采用人工开挖。设置三排土钉锚杆，第一排钢管长度为12米，采用Ф48×3.0打入式注浆锚杆，倾角8°，水平间距1.0m;第二三排钢管长度为9米，采用Ф48×3.0打入式注浆锚杆，倾角8°，水平间距1.0m。钢筋网片采用Φ6.5@...
