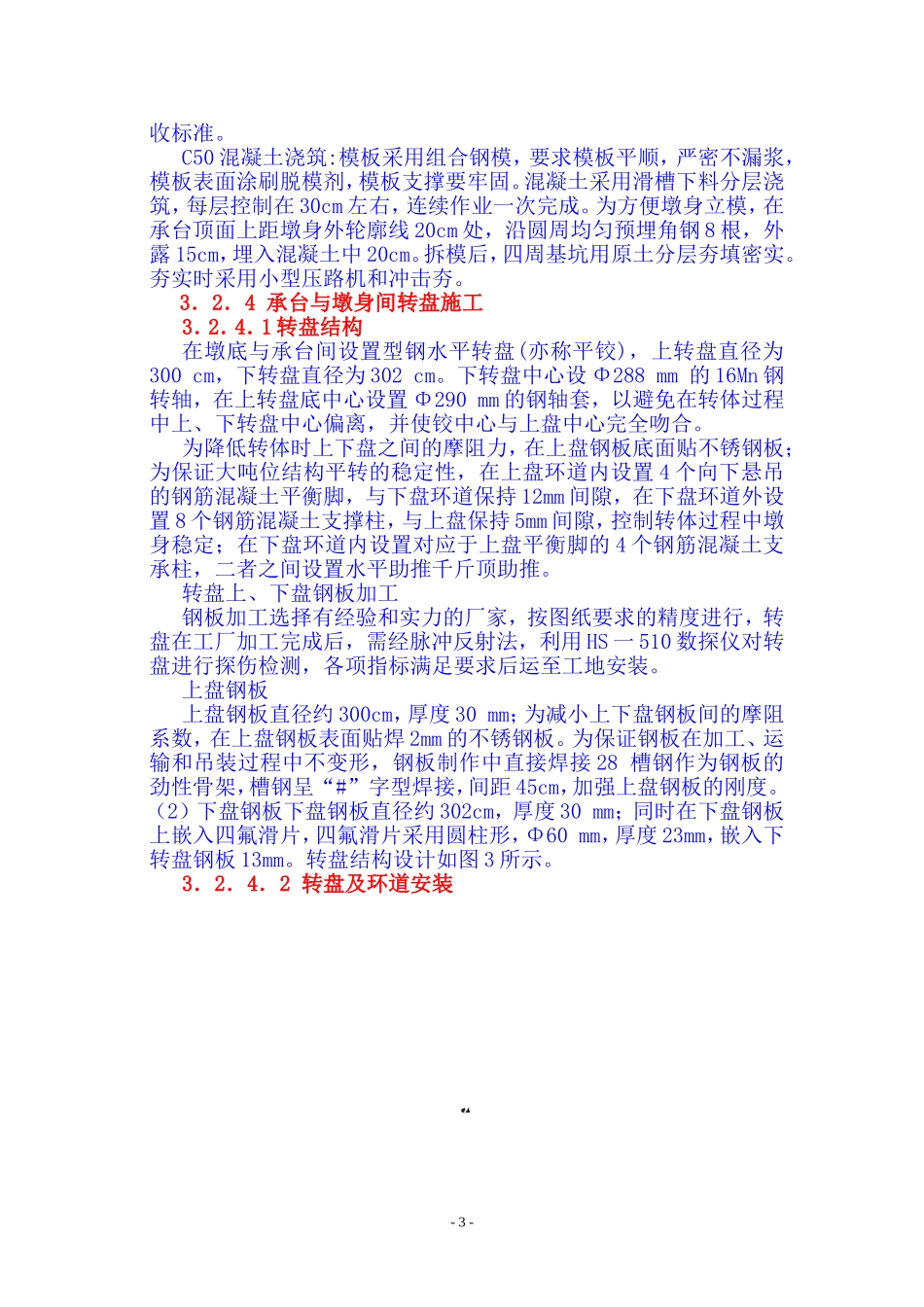

京广铁路跨线桥实施性施工组织设计1工程概况张石高速公路京广铁路跨线桥，采用2—50m跨度的转体T形刚构，路线中心线与铁路夹角为4812˚΄，桥下净高大于7.96m。公路桥基础采用直径1.5m的钻孔桩基础，承台高5m；转体墩墩身为矩形双壁墩，高11-12m；上部结构采用单箱单室箱梁，箱梁中支点处高4m，底宽6.5m，顶板厚0.25m，腹板和底板厚0.8m；合拢段高1.8m，底宽7.6m，腹板和底板厚0.5m；采用纵向和横向预应力。2—50m跨度的T形刚构采用平面转体施工，其中2×40m梁体连同刚壁墩沿铁路方向在支架上现浇，在墩身与基础间设置转盘，两幅桥同步逆时针转体48.2度，其余两边墩处搭支架原位现浇8m梁段，分别与转体完成后的T构在支架上合拢，合拢段长2m。2施工方案概述首先将桥位处铁路电缆管线进行迁移和保护，完成后在既有线路基边坡上设置工字钢桩板式防护体系及刚壁桥墩防护架，安全防护体系设置完毕后，才能进行桥梁基础施工；桥梁基础首先进行钻孔桩施工，钻孔桩施工完毕后，进行承台混凝土施工，在墩底与承台间设置型钢水平转盘，承台中预埋下转盘、环道及顶推反力体系，墩身下部安装上转盘，上转盘安装完毕后，进行应力检测试验，取得成功的数据后进行刚壁桥墩施工；在桥墩施工的同时搭设箱梁支架，安装防电板，刚壁桥墩施工完毕后，即开始现浇箱梁，箱梁采用两侧对称分段浇注，并随时观测不平衡重量的变化；2—40m箱梁现浇完成后，利用型钢水平转盘及四氟滑片式走板转体到桥位，完成后浇注上、下转盘间混凝土；每跨其余10m在支架上现浇施工，其中合拢段长2m。3主要施工方法和工艺3.1主要施工工艺施工程序如下：主墩、边墩钻孔灌注桩施工→承台及转体体系结构施工→墩身、边墩盖梁施工→箱梁现浇施工→转体→合拢段施工。详见施工工艺流程图-1-承台施工转盘、环道安装矩形双壁墩施工支架拱设T形刚构转体施工工艺流程图转动牵引体系安装、调试现浇梁落架形成转体状态、静置24小时观测试转两T构同时转体到位线型测量，对横向倾斜、轴线横向、纵向偏差调整，上下盘间抄垫锁定、平面定位上下转盘固结灌注上下转盘间混凝土现浇8m边跨段支架搭设浇筑2m合拢段检查转体空间清除障物现浇2×40m箱梁3.2主要施工方法3．2．1既有线边坡防护方案跨京广铁路的转体桥墩承台位置在路基边坡上，承台开挖深度在5.5m—8m,因此需要对既有边坡进行防护。考虑路基边坡的稳定性，边坡采用工字钢打入桩加横向连接进行防护,工字钢采用型号为I16，长度为12m，沿线路方向间距0.4m,横向连接采用100mm槽钢，间距1m，中间用5cm厚木板挡土。工字钢桩采用打夯机打入，每3m一节，每节打入后再焊接上面一节，直至12m全部打入。承台开挖前，所有工字钢桩必须打入完毕，边坡开挖中，随挖随进行横向连接及设置挡土板施工，承台开挖完毕后，承台底以下工字钢桩有大于4m的锚固深度，保证边坡防护体系自身的稳定性。边坡防护体系平面及立面布置见附图1、附图2。3．2．2钻孔桩基础施工采用反循环钻机钻孔，钻孔桩钢筋笼就地加工焊接，分节吊装，为避免吊装时设备机具侵入接触网供电线安全距离，在防护排架上安装防电板进行防护。灌桩混凝土在混凝土拌和站集中拌和，混凝土输送车运输，导管灌注水下混凝土。3．2．3承台施工基坑用吊车配合抓斗或挖掘机进行开挖，人工配合清渣，基础土方直接用自卸汽车运到现场临时堆放场。开挖时，注意不要损伤桩头钢筋，接近基底时保留0.3～0.4m，采用人工突击开挖一次到位，以减少对基底的扰动，最后铺设5cm厚的碎石找平基底。基底开挖尺寸应考虑人工操作空间及排水要求，一般宽出基础0.6m左右。坑底高程误差控制在50mm之内。桩头处理与桩基检测:桩基达到设计强度的70%以后，即可进行桩头处理，人工凿除桩头。达到100％的设计强度后按设计要求逐根进行整体性检验，检验合格后才能进入下道施工工序。钢筋绑扎:承台钢筋绑扎时,应调整好其主筋与钻孔桩主筋的位置，钢筋外侧绑扎与混凝土同级别的砂浆垫块，以确保保护层厚度满足要求。钢筋绑扎按顺序进行,从下而上,从内向外，逐根安装到位，避免混乱。安装成型的钢筋做到整体性好，尺寸、位置、高程符合验-2-收标准。C50混凝土浇筑:模板采用组合钢模...
