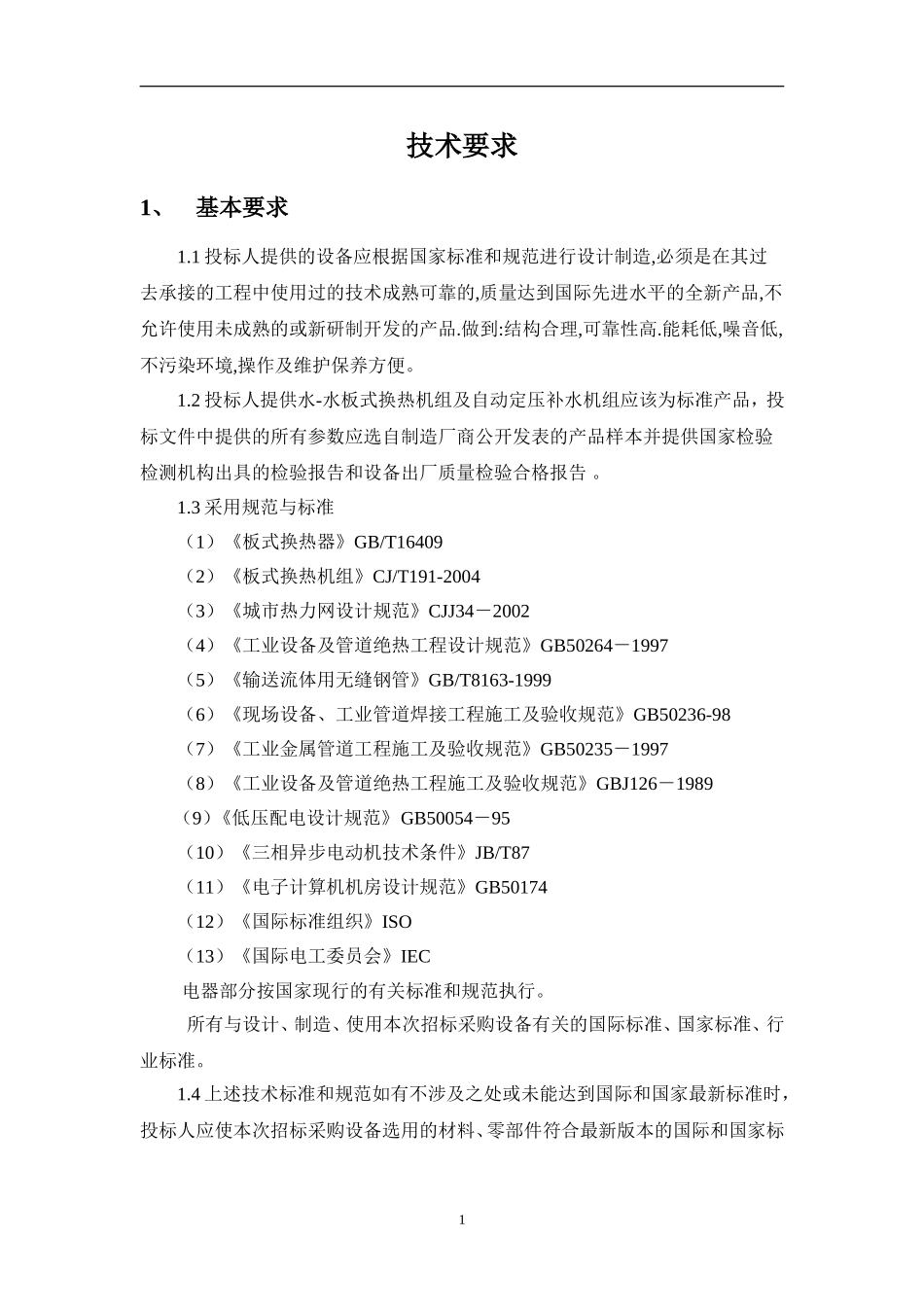

技术要求1、基本要求1.1投标人提供的设备应根据国家标准和规范进行设计制造,必须是在其过去承接的工程中使用过的技术成熟可靠的,质量达到国际先进水平的全新产品,不允许使用未成熟的或新研制开发的产品.做到:结构合理,可靠性高.能耗低,噪音低,不污染环境,操作及维护保养方便。1.2投标人提供水-水板式换热机组及自动定压补水机组应该为标准产品，投标文件中提供的所有参数应选自制造厂商公开发表的产品样本并提供国家检验检测机构出具的检验报告和设备出厂质量检验合格报告。1.3采用规范与标准（1）《板式换热器》GB/T16409（2）《板式换热机组》CJ/T191-2004（3）《城市热力网设计规范》CJJ34－2002（4）《工业设备及管道绝热工程设计规范》GB50264－1997（5）《输送流体用无缝钢管》GB/T8163-1999（6）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98（7）《工业金属管道工程施工及验收规范》GB50235－1997（8）《工业设备及管道绝热工程施工及验收规范》GBJ126－1989（9）《低压配电设计规范》GB50054－95（10）《三相异步电动机技术条件》JB/T87（11）《电子计算机机房设计规范》GB50174（12）《国际标准组织》ISO（13）《国际电工委员会》IEC电器部分按国家现行的有关标准和规范执行。所有与设计、制造、使用本次招标采购设备有关的国际标准、国家标准、行业标准。1.4上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时，投标人应使本次招标采购设备选用的材料、零部件符合最新版本的国际和国家标1准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。1.5投标人使用上述以外的标准和规范时，应加以说明。应清楚说明并提交用于替代的标准或规范，明显的差异点要说明。当推荐的标准和规范等效于或优于本规格书的要求时，才可能为招标人接受招标人有权拒绝任何不符合本技术规范要求的设备、材料或从供货范围内取消或替换任何设备、材料。1.6投标单位必须在新乡市具备三个热力站类似工程业绩，并且以热力公司去年采暖统计缺陷为准，未消除缺陷不超过三个。1.7热力站自控系统基本设备安装、软件开发、调试等相关工作由中标单位和热力公司共同协作，建设完整的自动控制系统，保证自控功能的完整性。2、技术条件2.1投标方必须保证满足招标方提出的热力站性能设计参数,并能长期安全运行，设备的使用寿命应保证15年以上。2.2投标方应负责整套设备的配套服务,包括备品备件供货、安装运行维护指导和性能保证。2.3投标方在热力站设备上所采用的电机均应符合国家标准。2.4投标方所选用的电机型式必须与它所驱动的设备、运行方式和维修要求相适应。2.5投标方提供的控制盘，其防护等级为IP54。2.6盘（台）的表面应平整光滑，凡是钢结构必须在喷漆（喷塑）前进行表面防锈处理。2.7制造盘（台）体用钢板厚度应满足刚度和寿命要求。2.8设计控制盘（台）电缆入口时，应留有25％的备用空间，以备今后电缆增加或线路改变。2.9盘（台）中连接电缆用的端子排应留有20％的备用量。2.10投标方提供的盘（台）应有内部照明。2.11控制盘（台）出厂发运前应作模拟工况下的动作试验。2.12控制导线应当采用具有足够载流能力的铜线。导线上应没有损伤或施工时工具留下的痕迹。22.13所有需要向外引出的设备，投标方应提供端子排，每个端子只应连接一根外部导线；而投标方内部线路与端子排的连线也宜每个端子为一根，最多为二根，端子排最好为竖直安装。2.14换热机组技术要求：（1）板式换热机组满足一次侧设计供/回水极限温度为120/70℃，二次侧设计供/回水温度为85/60℃，设计压力一次侧为1.6MPa，二次侧正常按工作压力的1.5倍考虑；一次侧供/回水工作温度为95/70℃的要求。板式换热器采用国产品牌，每平方米换热片供负荷（建筑面积）承担建筑面积不大于600平方米。进口品牌板式换热器每平方米换热片供负荷（建筑面积）承担建筑面积不大于800平方米。（2）板式换热器品牌采用维克斯、APV、四平中保、四平巨元；板式换热器要求采用板材材质为316L,要出具相关资质单位出具板换材质验收报告，板片实测厚度在0.5mm-0.7mm之间，每组不能超过150片。热力站承建单位（...
