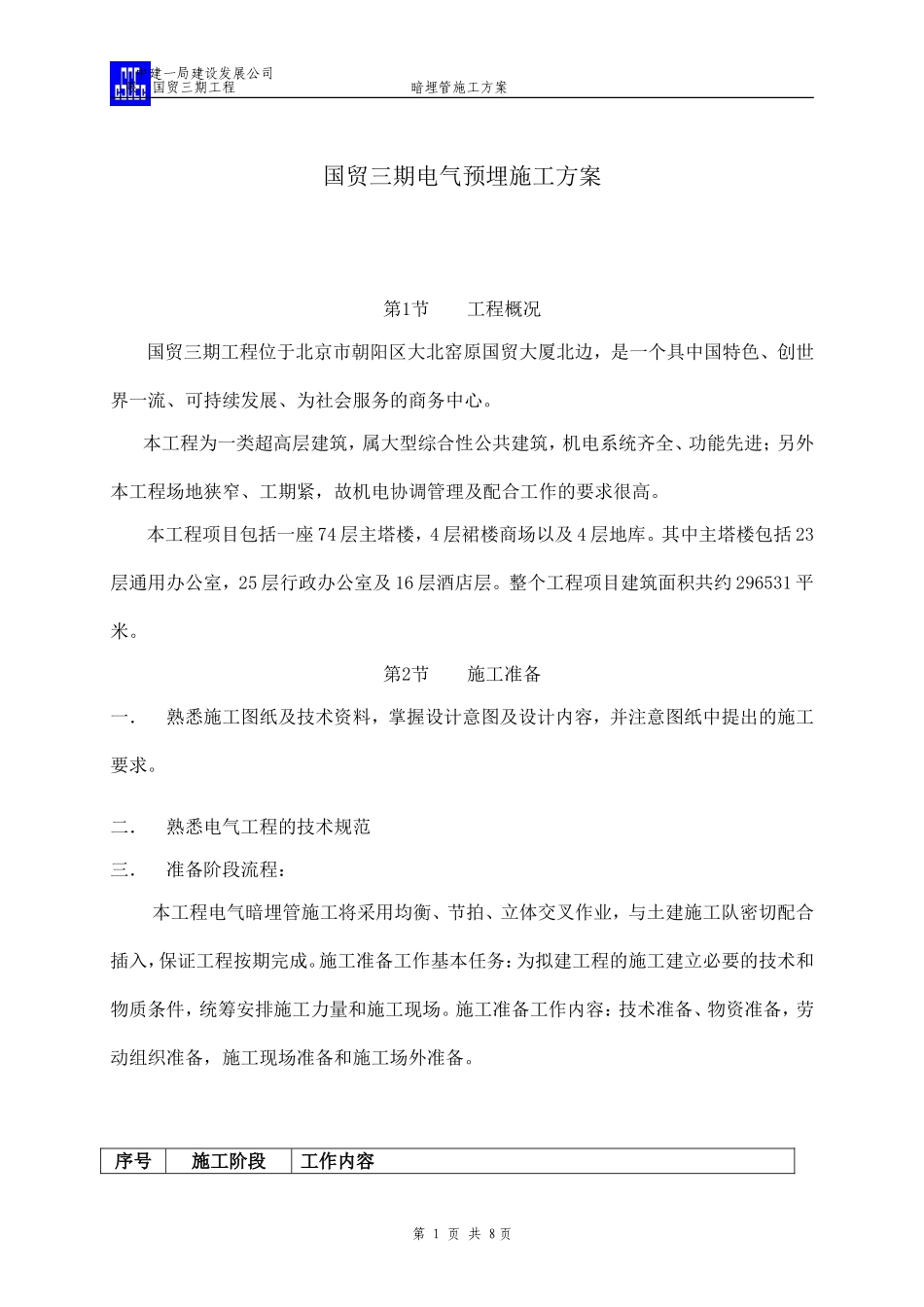

电气配管预埋方案_第1页
1/8

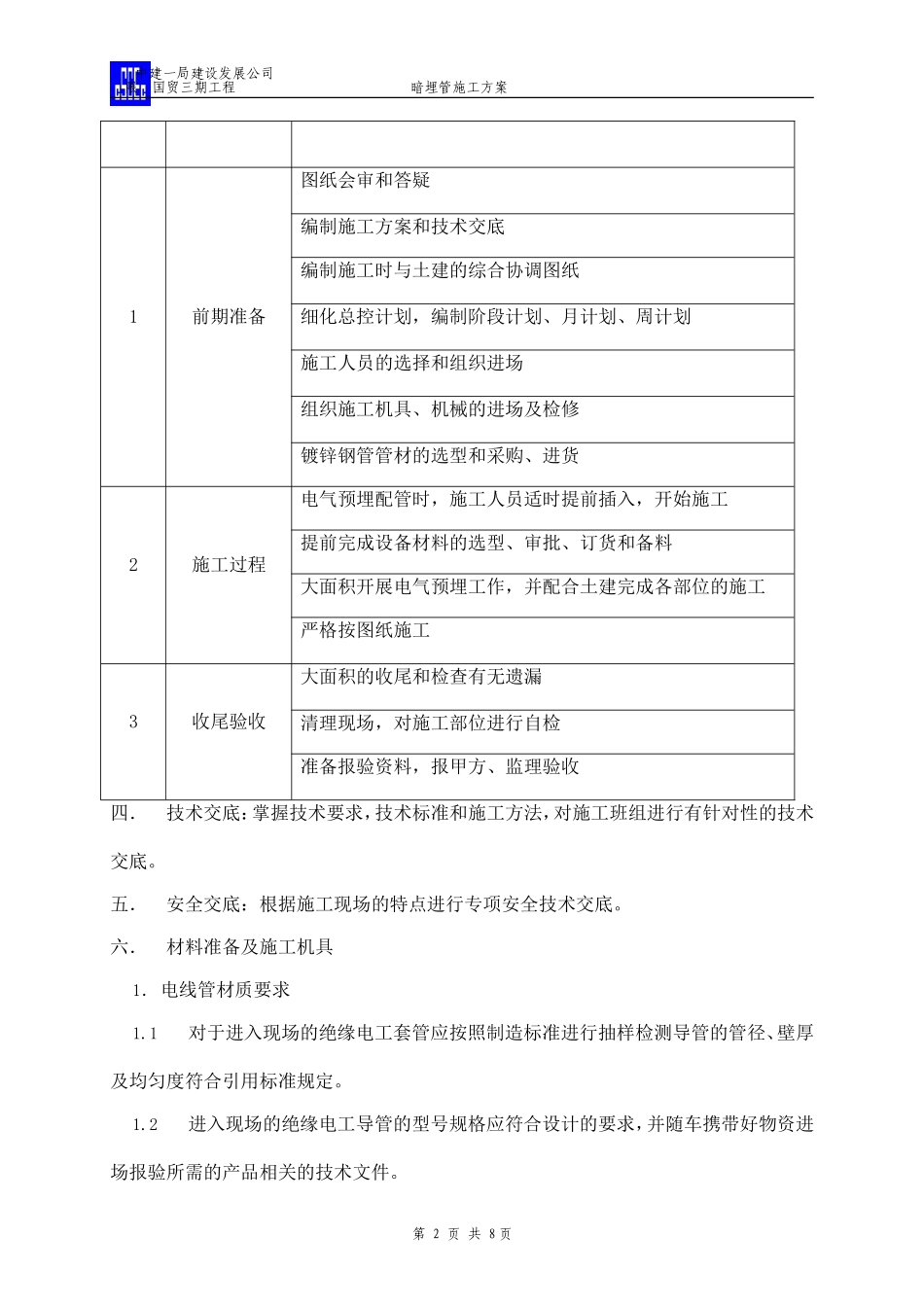

电气配管预埋方案_第2页
2/8

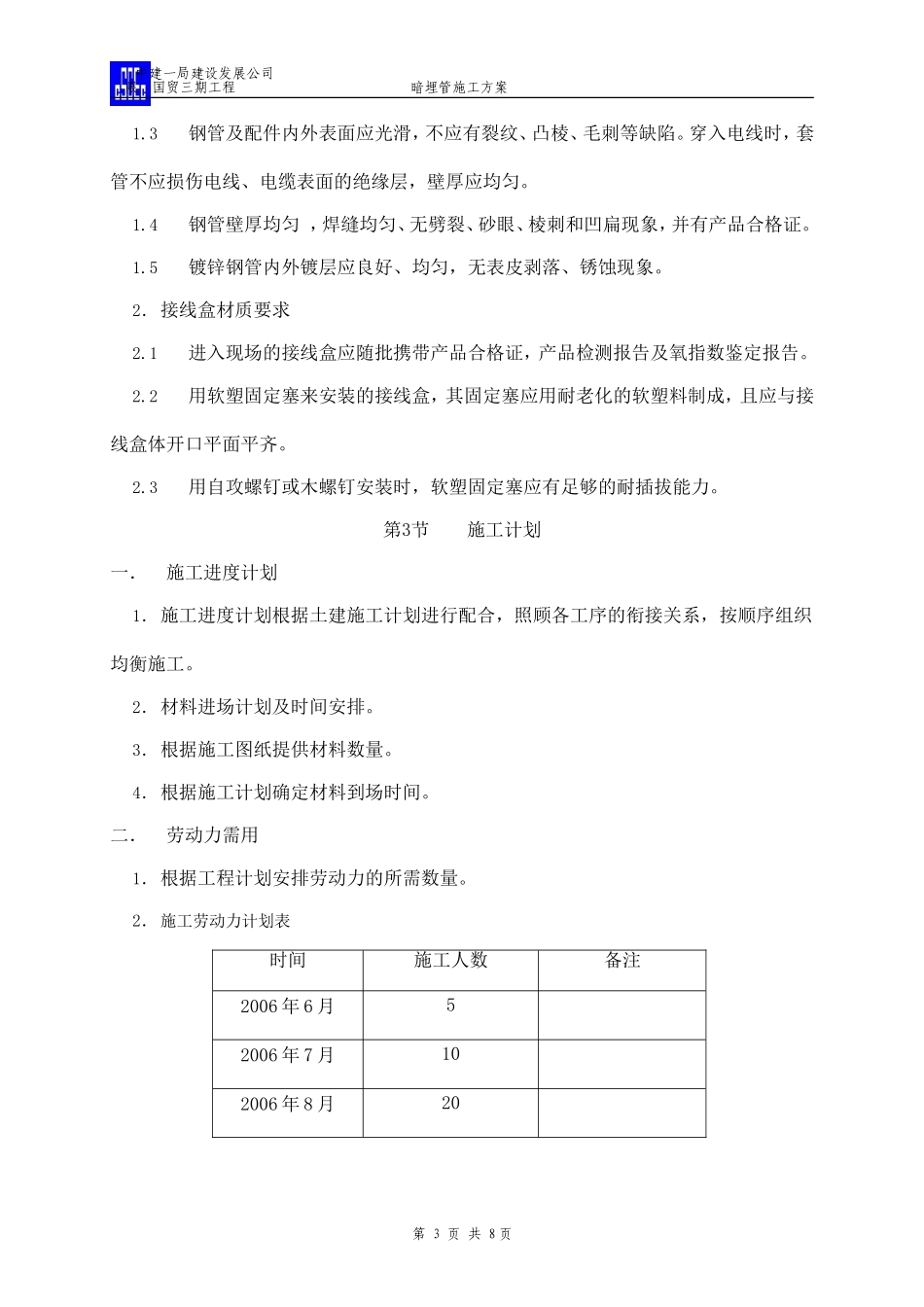

电气配管预埋方案_第3页
3/8
中建一局建设发展公司限国贸三期工程暗埋管施工方案国贸三期电气预埋施工方案第1节工程概况国贸三期工程位于北京市朝阳区大北窑原国贸大厦北边,是一个具中国特色、创世界一流、可持续发展、为社会服务的商务中心。本工程为一类超高层建筑,属大型综合性公共建筑,机电系统齐全、功能先进;另外本工程场地狭窄、工期紧,故机电协调管理及配合工作的要求很高。本工程项目包括一座74层主塔楼,4层裙楼商场以及4层地库。其中主塔楼包括23层通用办公室,25层行政办公室及16层酒店层。整个工程项目建筑面积共约296531平米。第2节施工准备一.熟悉施工图纸及技术资料,掌握设计意图及设计内容,并注意图纸中提出的施工要求。二.熟悉电气工程的技术规范三.准备阶段流程:本工程电气暗埋管施工将采用均衡、节拍、立体交叉作业,与土建施工队密切配合插入,保证工程按期完成。施工准备工作基本任务:为拟建工程的施工建立必要的技术和物质条件,统筹安排施工力量和施工现场。施工准备工作内容:技术准备、物资准备,劳动组织准备,施工现场准备和施工场外准备。序号施工阶段工作内容第1页共8页中建一局建设发展公司限国贸三期工程暗埋管施工方案1前期准备图纸会审和答疑编制施工方案和技术交底编制施工时与土建的综合协调图纸细化总控计划,编制阶段计划、月计划、周计划施工人员的选择和组织进场组织施工机具、机械的进场及检修镀锌钢管管材的选型和采购、进货2施工过程电气预埋配管时,施工人员适时提前插入,开始施工提前完成设备材料的选型、审批、订货和备料大面积开展电气预埋工作,并配合土建完成各部位的施工严格按图纸施工3收尾验收大面积的收尾和检查有无遗漏清理现场,对施工部位进行自检准备报验资料,报甲方、监理验收四.技术交底:掌握技术要求,技术标准和施工方法,对施工班组进行有针对性的技术交底。五.安全交底:根据施工现场的特点进行专项安全技术交底。六.材料准备及施工机具1.电线管材质要求1.1对于进入现场的绝缘电工套管应按照制造标准进行抽样检测导管的管径、壁厚及均匀度符合引用标准规定。1.2进入现场的绝缘电工导管的型号规格应符合设计的要求,并随车携带好物资进场报验所需的产品相关的技术文件。第2页共8页中建一局建设发展公司限国贸三期工程暗埋管施工方案1.3钢管及配件内外表面应光滑,不应有裂纹、凸棱、毛刺等缺陷。穿入电线时,套管不应损伤电线、电缆表面的绝缘层,壁厚应均匀。1.4钢管壁厚均匀,焊缝均匀、无劈裂、砂眼、棱刺和凹扁现象,并有产品合格证。1.5镀锌钢管内外镀层应良好、均匀,无表皮剥落、锈蚀现象。2.接线盒材质要求2.1进入现场的接线盒应随批携带产品合格证,产品检测报告及氧指数鉴定报告。2.2用软塑固定塞来安装的接线盒,其固定塞应用耐老化的软塑料制成,且应与接线盒体开口平面平齐。2.3用自攻螺钉或木螺钉安装时,软塑固定塞应有足够的耐插拔能力。第3节施工计划一.施工进度计划1.施工进度计划根据土建施工计划进行配合,照顾各工序的衔接关系,按顺序组织均衡施工。2.材料进场计划及时间安排。3.根据施工图纸提供材料数量。4.根据施工计划确定材料到场时间。二.劳动力需用1.根据工程计划安排劳动力的所需数量。2.施工劳动力计划表时间施工人数备注2006年6月52006年7月102006年8月20第3页共8页中建一局建设发展公司限国贸三期工程暗埋管施工方案2006年9月202006年10月202006年11月103.主要机具计划表:序号名称单位数量备注1手电钻个4根据现场进度和工作面随时调配。2砂轮切割机台33液压煨弯器个14套筒板手个65煨弯器把3第4节暗配管施工工艺一.工艺流程二.关键工序技术1.绝缘导管的管口应光滑,管与管、管与接线盒(箱)等器件采用插入法连接时,连接处结合面涂专用胶合剂,接口牢固密封。胶合剂不应过期。2.暗敷设的硬质绝缘套管在穿出楼板容易受到机械损伤的一段应采取加套管、加保护盒子和密封等措施。3.当设计无要求时,埋于墙体或混凝土内的绝缘导管采用中型以上的导管。4.绝缘导管敷设时的环境温度不应低于绝缘导管使用温度要求。5.绝缘导管暗敷设于混凝土中时,应采用符合规格的弯曲弹簧弯曲...
