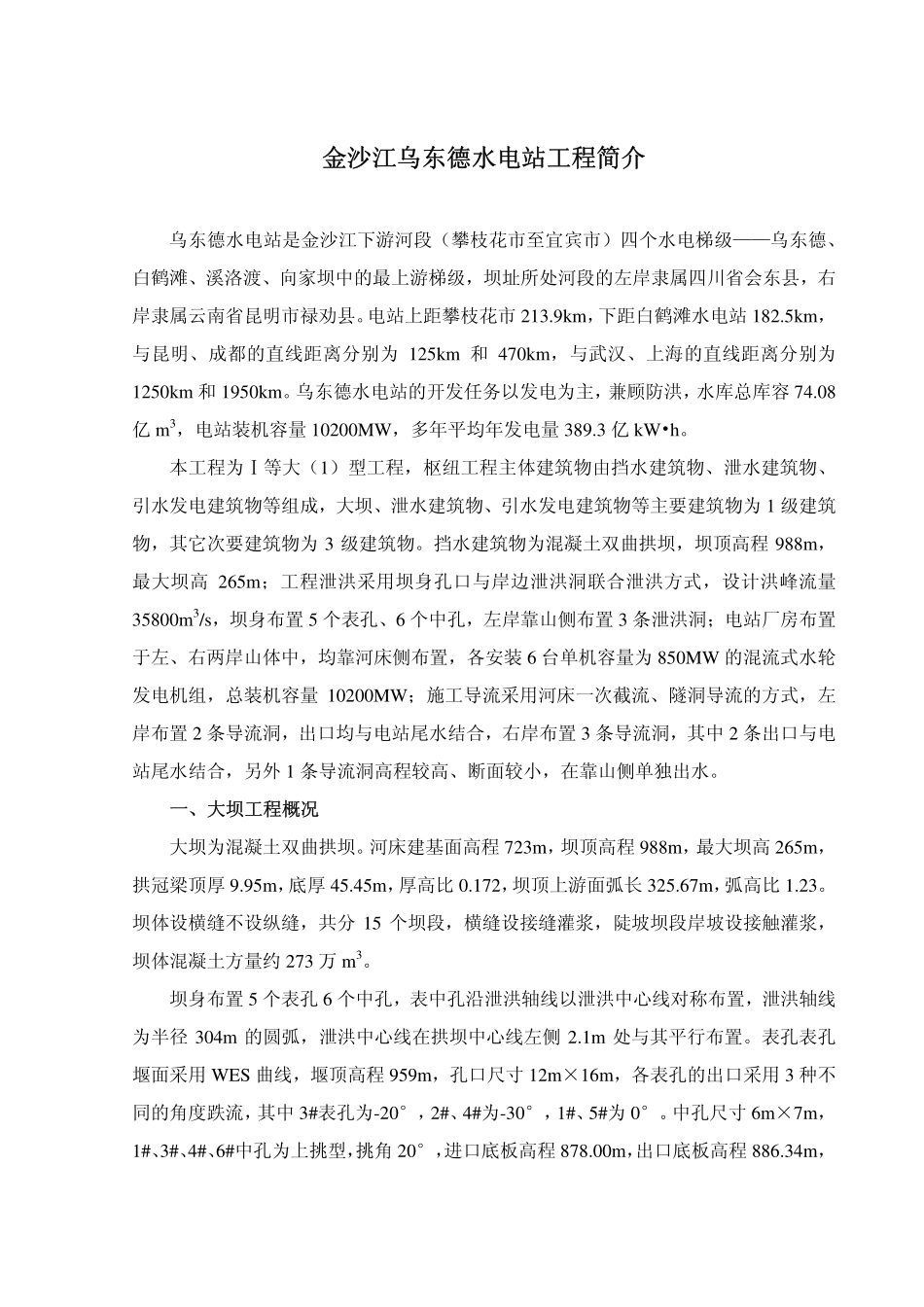

金沙江乌东德水电站工程简介_第1页
1/6
金沙江乌东德水电站工程简介_第2页
2/6

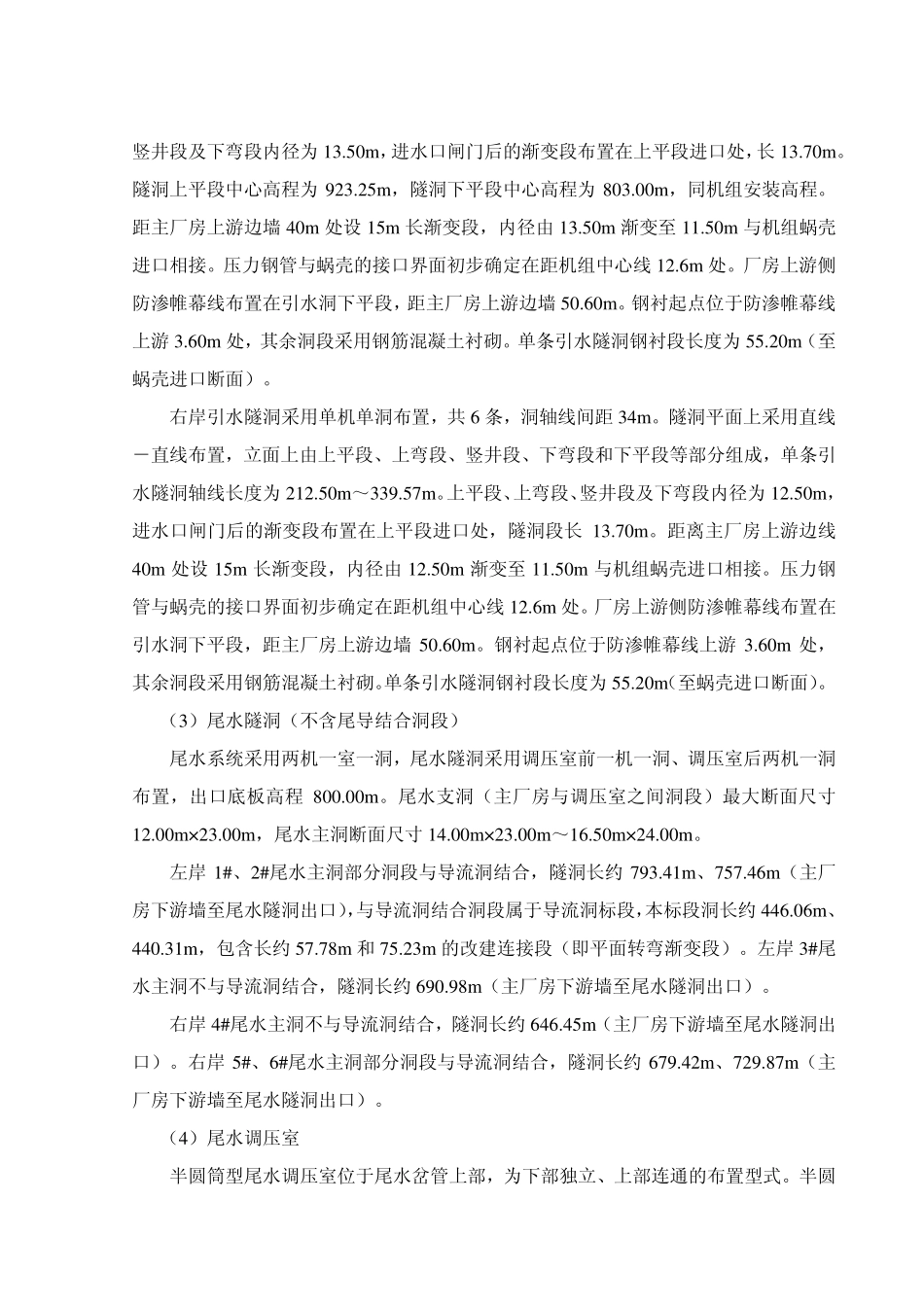

金沙江乌东德水电站工程简介_第3页
3/6
金沙江乌东德水电站工程简介乌东德水电站是金沙江下游河段(攀枝花市至宜宾市)四个水电梯级——乌东德、白鹤滩、溪洛渡、向家坝中的最上游梯级,坝址所处河段的左岸隶属四川省会东县,右岸隶属云南省昆明市禄劝县。电站上距攀枝花市213.9km,下距白鹤滩水电站182.5km,与昆明、成都的直线距离分别为125km和470km,与武汉、上海的直线距离分别为1250km和1950km。乌东德水电站的开发任务以发电为主,兼顾防洪,水库总库容74.08亿m3,电站装机容量10200MW,多年平均年发电量389.3亿kW•h。本工程为Ⅰ等大(1)型工程,枢纽工程主体建筑物由挡水建筑物、泄水建筑物、引水发电建筑物等组成,大坝、泄水建筑物、引水发电建筑物等主要建筑物为1级建筑物,其它次要建筑物为3级建筑物。挡水建筑物为混凝土双曲拱坝,坝顶高程988m,最大坝高265m;工程泄洪采用坝身孔口与岸边泄洪洞联合泄洪方式,设计洪峰流量35800m3/s,坝身布置5个表孔、6个中孔,左岸靠山侧布置3条泄洪洞;电站厂房布置于左、右两岸山体中,均靠河床侧布置,各安装6台单机容量为850MW的混流式水轮发电机组,总装机容量10200MW;施工导流采用河床一次截流、隧洞导流的方式,左岸布置2条导流洞,出口均与电站尾水结合,右岸布置3条导流洞,其中2条出口与电站尾水结合,另外1条导流洞高程较高、断面较小,在靠山侧单独出水。一、大坝工程概况大坝为混凝土双曲拱坝。河床建基面高程723m,坝顶高程988m,最大坝高265m,拱冠梁顶厚9.95m,底厚45.45m,厚高比0.172,坝顶上游面弧长325.67m,弧高比1.23。坝体设横缝不设纵缝,共分15个坝段,横缝设接缝灌浆,陡坡坝段岸坡设接触灌浆,坝体混凝土方量约273万m3。坝身布置5个表孔6个中孔,表中孔沿泄洪轴线以泄洪中心线对称布置,泄洪轴线为半径304m的圆弧,泄洪中心线在拱坝中心线左侧2.1m处与其平行布置。表孔表孔堰面采用WES曲线,堰顶高程959m,孔口尺寸12m×16m,各表孔的出口采用3种不同的角度跌流,其中3#表孔为-20°,2#、4#为-30°,1#、5#为0°。中孔尺寸6m×7m,1#、3#、4#、6#中孔为上挑型,挑角20°,进口底板高程878.00m,出口底板高程886.34m,2#、5#中孔为平底型,底板高程885.00m。二、地下电站工程概况地下电站厂房布置于左右两岸山体中,各安装6台单机容量为850MW的混流式水轮发电机组,总装机容量10200MW。主要建筑物有进水口、引水隧洞、主厂房及安装场、主变洞、母线洞、电缆廊道、尾水调压室、尾水隧洞、尾水出口、出线竖井及平洞、地面出线场、交通洞、通风排风(烟)系统、集水井排水管道洞及厂外排水系统等。引水系统采用一机一洞、尾水系统采用二机一室一洞布置,左右岸各有2条尾水隧洞与导流洞结合。1、输水建筑物输水建筑物包括进水口(含进水塔和引水渠)、引水隧洞(含压力管道)、尾水隧洞(不含尾导结合洞段)、尾水调压室、尾水出口等。(1)进水口(含进水塔和引水渠)进水口采用岸塔式,由引水渠、进水塔及交通桥组成。进水塔采用墩墙式钢筋混凝土结构。左岸进水塔前沿宽度为220.00m,分六段布置,单塔宽为37.00m,进水塔顺水流向长为30.00m,依次布置拦污栅段、喇叭口段及闸门段,各塔之间均设永久缝。每个进水塔设6扇4.80m×39.00m(宽×高)的拦污栅,顶部高程为953.50m,底部高程为914.50m。拦污栅墩设两道拦污栅槽,由塔顶门机回转吊通过吊杆联接起吊及提栅清污。塔体建基面高程为911.50m,塔顶高程为988.00m,塔高为76.50m。右岸进水塔前沿宽度为204.00m,分六段布置,单塔宽为34.00m,进水塔顺水流向长为30.00m,依次布置拦污栅段、喇叭口段及闸门段。每个进水塔设6扇4.30m×41.30m(宽×高)的拦污栅,顶部高程为952.30m,底部高程为911.00m。各塔之间均设永久缝。塔体建基面高程为908.00m,塔顶高程为988.00m,塔高为80.00m。(2)引水隧洞(含压力管道)左岸引水隧洞采用单机单洞布置,共6条,洞轴线间距37m。隧洞平面上采用直线-弧线-直线布置,1#~6#引水隧洞平面弧段轴线半径分别为235m、198m、161m、124m、87m、50m,为圆心角69.25°的同心圆。立面上由上平段、上弯段、竖井段、下弯段和下平段等部分组成,单条引水隧洞轴线长度...
