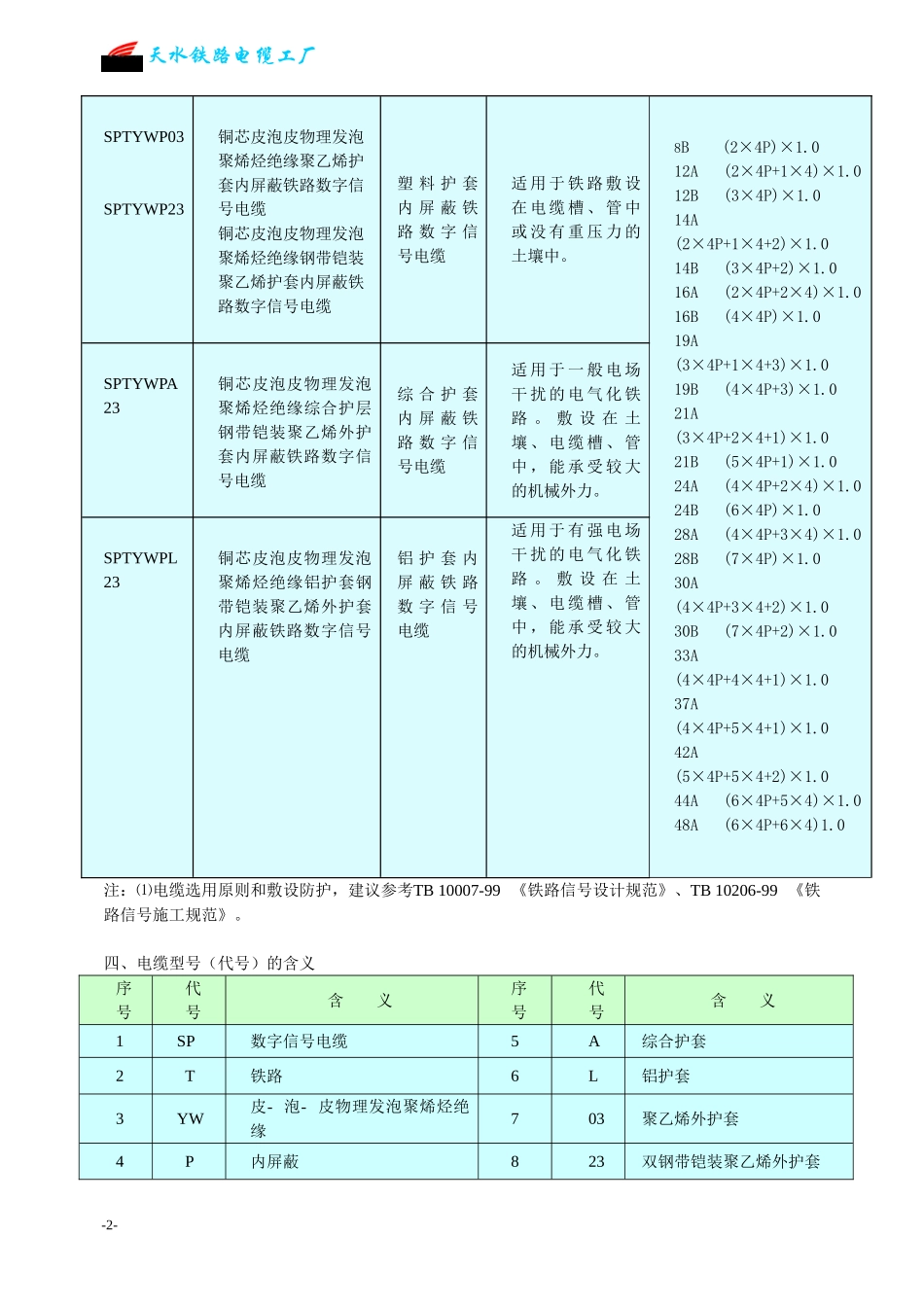

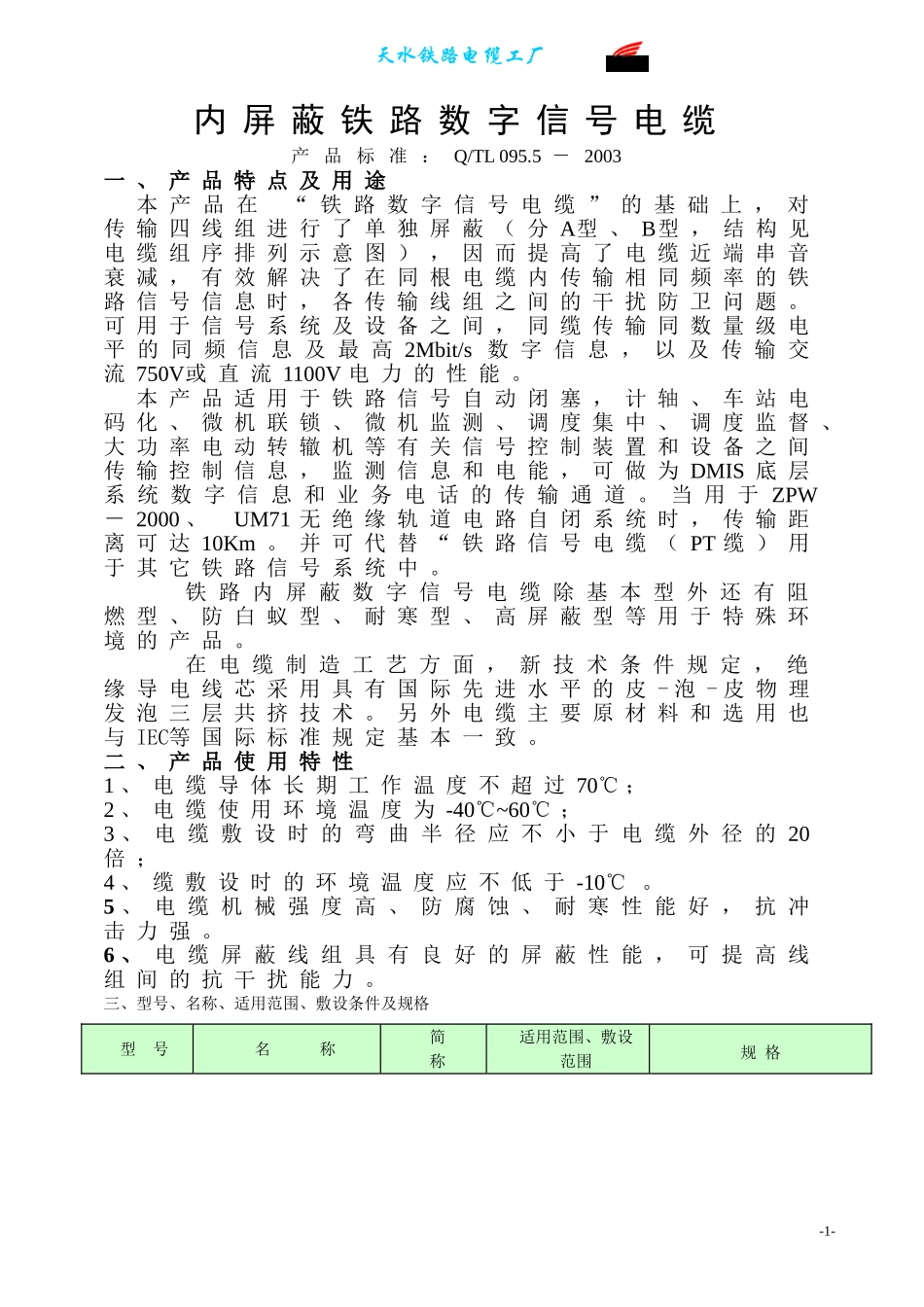

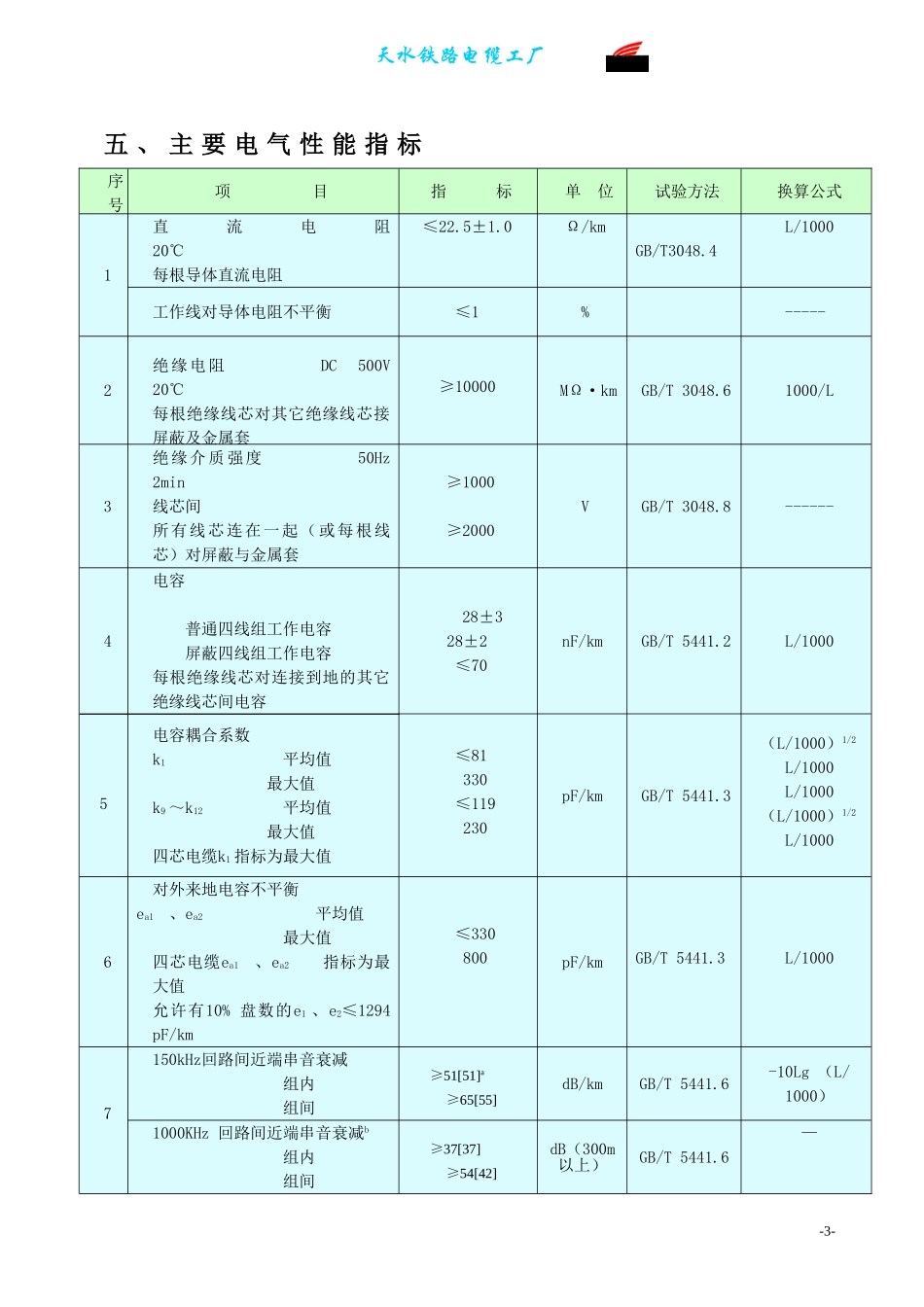

天水铁路电缆工厂内屏蔽铁路数字信号电缆产品标准：Q/TL095.5－2003一、产品特点及用途本产品在“铁路数字信号电缆”的基础上，对传输四线组进行了单独屏蔽（分A型、B型，结构见电缆组序排列示意图），因而提高了电缆近端串音衰减，有效解决了在同根电缆内传输相同频率的铁路信号信息时，各传输线组之间的干扰防卫问题。可用于信号系统及设备之间，同缆传输同数量级电平的同频信息及最高2Mbit/s数字信息，以及传输交流750V或直流1100V电力的性能。本产品适用于铁路信号自动闭塞，计轴、车站电码化、微机联锁、微机监测、调度集中、调度监督、大功率电动转辙机等有关信号控制装置和设备之间传输控制信息，监测信息和电能，可做为DMIS底层系统数字信息和业务电话的传输通道。当用于ZPW－2000、UM71无绝缘轨道电路自闭系统时，传输距离可达10Km。并可代替“铁路信号电缆（PT缆）用于其它铁路信号系统中。铁路内屏蔽数字信号电缆除基本型外还有阻燃型、防白蚁型、耐寒型、高屏蔽型等用于特殊环境的产品。在电缆制造工艺方面，新技术条件规定，绝缘导电线芯采用具有国际先进水平的皮-泡-皮物理发泡三层共挤技术。另外电缆主要原材料和选用也与IEC等国际标准规定基本一致。二、产品使用特性1、电缆导体长期工作温度不超过70℃；2、电缆使用环境温度为-40℃~60℃；3、电缆敷设时的弯曲半径应不小于电缆外径的20倍；4、缆敷设时的环境温度应不低于-10℃。5、电缆机械强度高、防腐蚀、耐寒性能好，抗冲击力强。6、电缆屏蔽线组具有良好的屏蔽性能，可提高线组间的抗干扰能力。三、型号、名称、适用范围、敷设条件及规格型号名称简称适用范围、敷设范围规格-1-天水铁路电缆工厂SPTYWP03SPTYWP23铜芯皮泡皮物理发泡聚烯烃绝缘聚乙烯护套内屏蔽铁路数字信号电缆铜芯皮泡皮物理发泡聚烯烃绝缘钢带铠装聚乙烯护套内屏蔽铁路数字信号电缆塑料护套内屏蔽铁路数字信号电缆适用于铁路敷设在电缆槽、管中或没有重压力的土壤中。8B(2×4P)×1.012A(2×4P+1×4)×1.012B(3×4P)×1.014A(2×4P+1×4+2)×1.014B(3×4P+2)×1.016A(2×4P+2×4)×1.016B(4×4P)×1.019A(3×4P+1×4+3)×1.019B(4×4P+3)×1.021A(3×4P+2×4+1)×1.021B(5×4P+1)×1.024A(4×4P+2×4)×1.024B(6×4P)×1.028A(4×4P+3×4)×1.028B(7×4P)×1.030A(4×4P+3×4+2)×1.030B(7×4P+2)×1.033A(4×4P+4×4+1)×1.037A(4×4P+5×4+1)×1.042A(5×4P+5×4+2)×1.044A(6×4P+5×4)×1.048A(6×4P+6×4)1.0SPTYWPA23铜芯皮泡皮物理发泡聚烯烃绝缘综合护层钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆综合护套内屏蔽铁路数字信号电缆适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。SPTYWPL23铜芯皮泡皮物理发泡聚烯烃绝缘铝护套钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆铝护套内屏蔽铁路数字信号电缆适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。注：⑴电缆选用原则和敷设防护，建议参考TB10007-99《铁路信号设计规范》、TB10206-99《铁路信号施工规范》。四、电缆型号（代号）的含义序号代号含义序号代号含义1SP数字信号电缆5A综合护套2T铁路6L铝护套3YW皮-泡-皮物理发泡聚烯烃绝缘703聚乙烯外护套4P内屏蔽823双钢带铠装聚乙烯外护套-2-天水铁路电缆工厂五、主要电气性能指标序号项目指标单位试验方法换算公式1直流电阻20℃每根导体直流电阻≤22.5±1.0Ω/kmGB/T3048.4L/1000工作线对导体电阻不平衡≤1%-----2绝缘电阻DC500V20℃每根绝缘线芯对其它绝缘线芯接屏蔽及金属套≥10000MΩ·kmGB/T3048.61000/L3绝缘介质强度50Hz2min线芯间所有线芯连在一起（或每根线芯）对屏蔽与金属套≥1000≥2000VGB/T3048.8------4电容普通四线组工作电容屏蔽四线组工作电容每根绝缘线芯对连接到地的其它绝缘线芯间电容28±328±2≤70nF/kmGB/T5441.2L/10005电容耦合系数k1平均值最大值k9～k12平均值最大值四芯电缆k1指标为最大值≤81330≤119230pF/kmGB/T5441.3（L/1000）1/2L/1000L/1000（L/1000）1/2L/10006对外来地电容不平衡ea1、ea2平均值最大值四芯电缆ea1、ea2指标...
