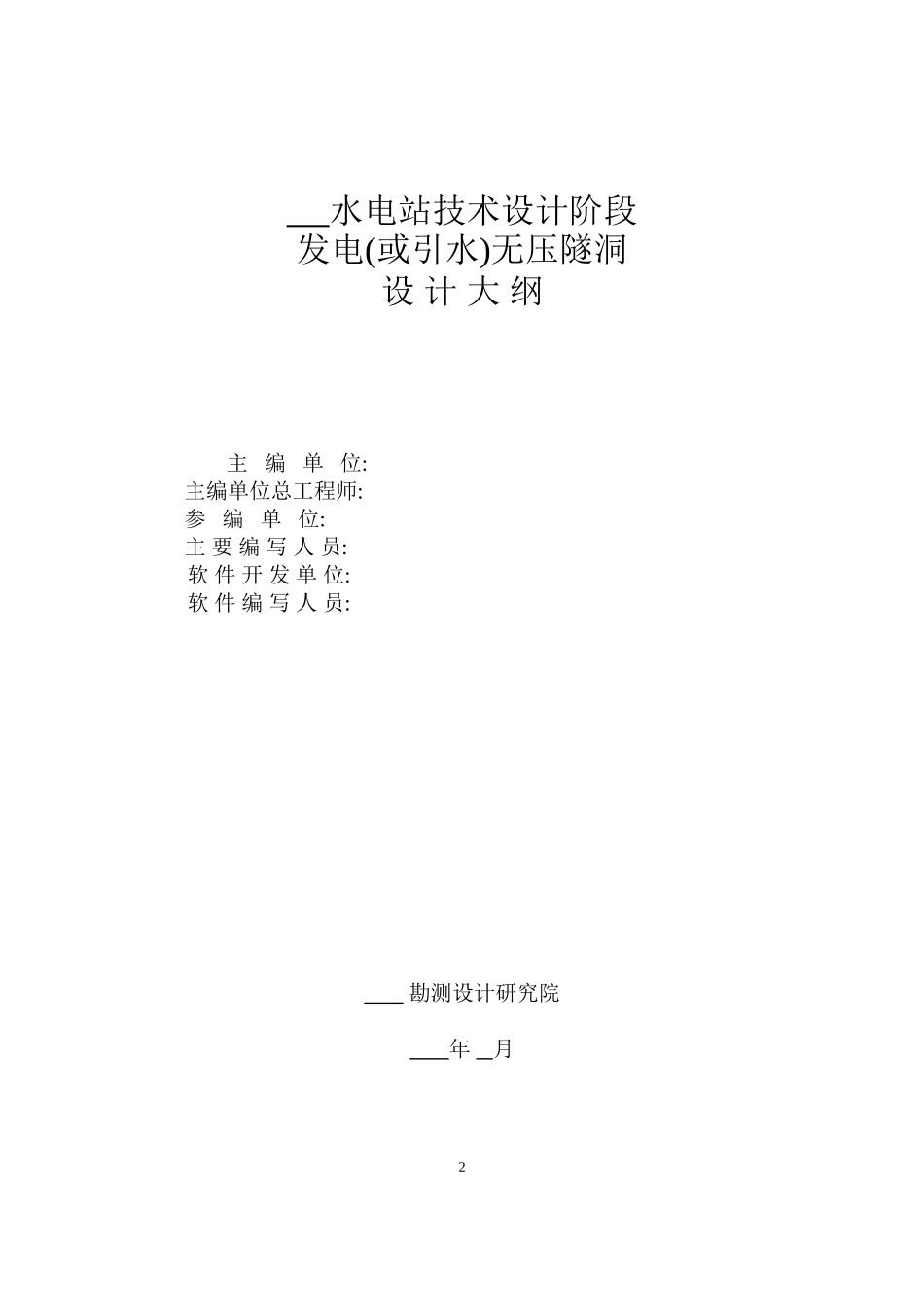

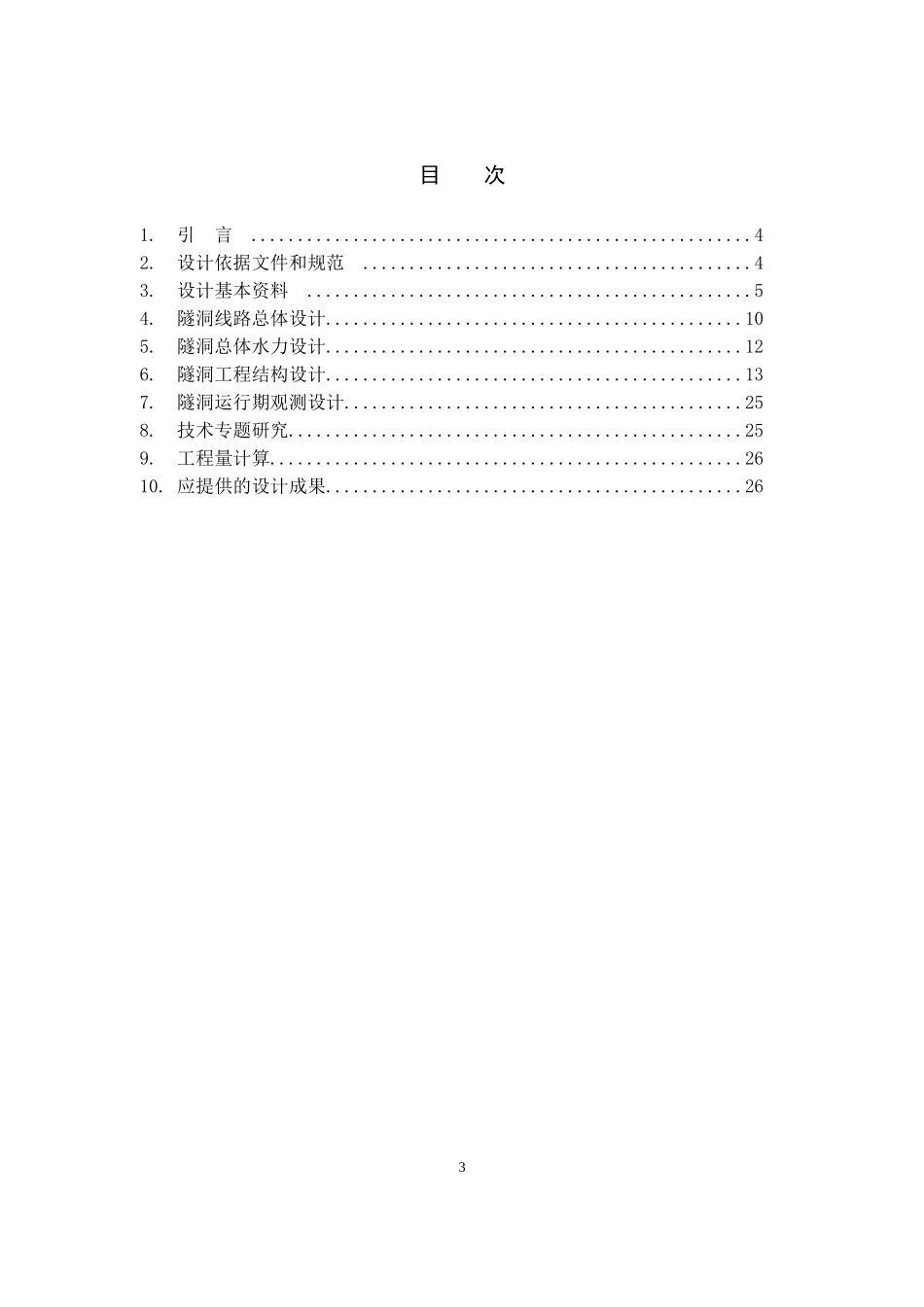

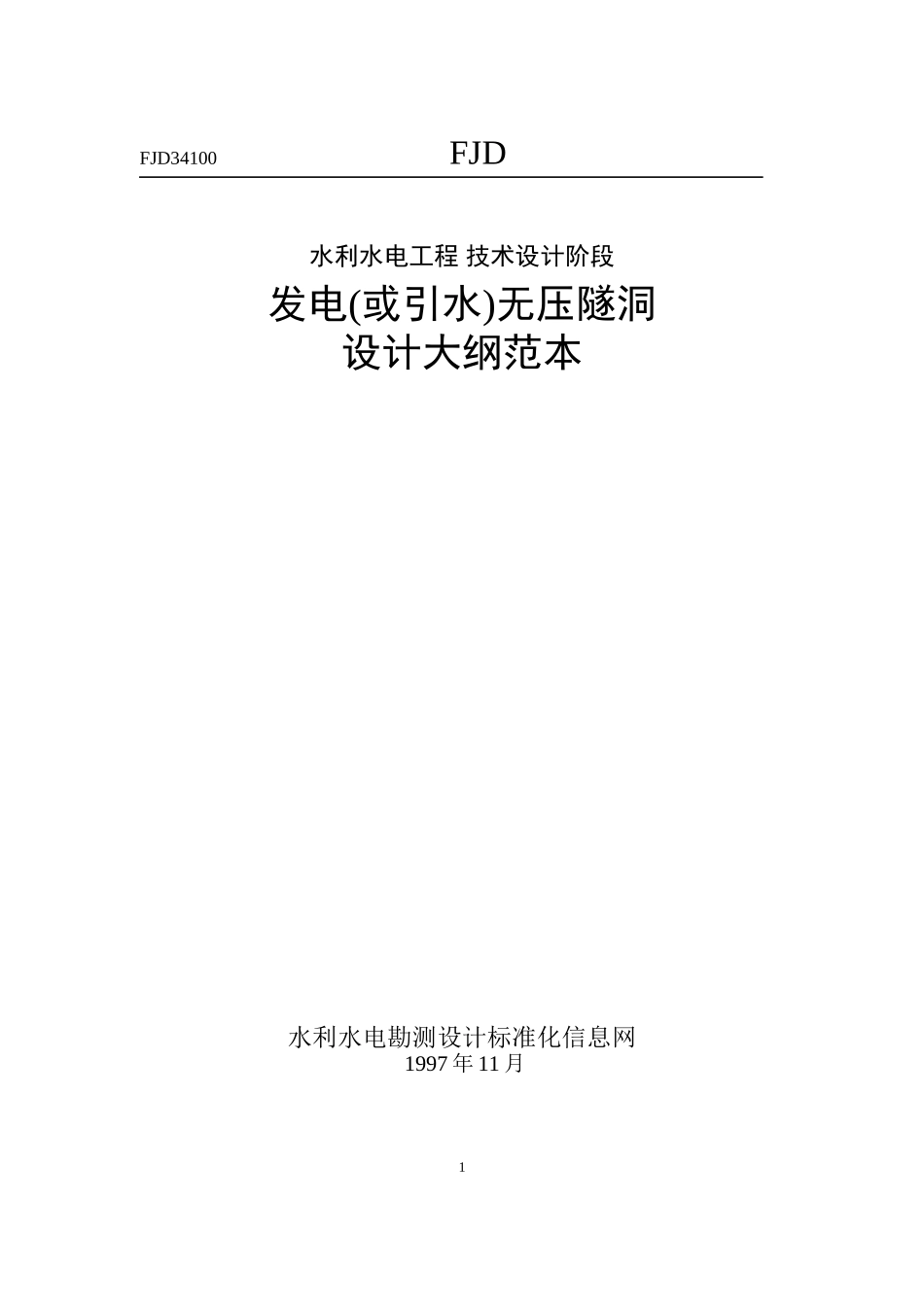

FJD34100FJD水利水电工程技术设计阶段发电(或引水)无压隧洞设计大纲范本水利水电勘测设计标准化信息网1997年11月1水电站技术设计阶段发电(或引水)无压隧洞设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1.引言......................................................42.设计依据文件和规范..........................................43.设计基本资料................................................54.隧洞线路总体设计.............................................105.隧洞总体水力设计.............................................126.隧洞工程结构设计.............................................137.隧洞运行期观测设计...........................................258.技术专题研究.................................................259.工程量计算...................................................2610.应提供的设计成果.............................................2631引言工程位于，是以为主，兼有等综合利用的水利水电枢纽工程。电站总装机容量MW，年发电量kWh。发电(或引水)无压隧洞长m，过水断面积m2，引水流量m3/s。本工程初步设计报告于年月日审查通过。2.设计依据文件和规范2.1有关本工程的文件(1)工程初步设计报告；(2)工程初步设计报告审批文件；(3)工程技术设计任务书；(4)有关会议纪要或文件。(5)专题研究(试验)报告。2.2主要设计规范(1)SD134-84水工隧洞设计规范(试行)；(2)SDJ10-78水工建筑物抗震设计规范(试行)；(3)SDJ20-78水工钢筋混凝土结构设计规范(试行)；(4)SDJ57-85水利水电地下工程锚喷支护施工技术规范；(5)SDJ207-82水工混凝土施工规范；(6)SDJ212-83水工建筑物地下开挖工程施工技术规范；(7)SDJ217-87水利水电枢纽工程等级划分及设计标准(平原、滨海部分)(试行)；(8)SL62-94水工建筑物水泥灌浆施工技术规范；(9)SDJ12-78水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)(试行)及补充规定；(10)SL47-94水工建筑物岩石基础开挖工程施工技术规范；(11)GBJ17-88钢结构设计规范；(12)GBJ86-85锚杆喷射混凝土支护技术规范；(13)国家建委1977黄土地下建筑技术条例；(14)GBJ25-90湿陷性黄土地区建筑规范；(15)JGJ55-96普通混凝土配合比设计规程；(16)GB50204-92混凝土结构工程施工及验收规范；(17)JGJ18-96钢筋焊接及验收规程；(18)SD120-84浆砌石坝施工技术规定(试行)；4(19)SDJ336-89混凝土大坝安全监测技术规范(试行)；(20)SL36-92水工金属结构焊接通用技术条件。2.3主要参考资料(1)水力学计算手册(武汉水院编)水利电力出版社1983年；(2)成都科大出版水力学上、下册高等教育出版社1979年；(3)灌区水工建筑物丛书《涵洞》、《隧洞》水利电力出版社1980年；(4)水工设计手册水利电力出版社1980年；(5)地下建筑物设计手册四川科学技术出版1993年；(6)铁路工程设计技术手册中国铁道出版社1975年；(7)喷射混凝土水利电力出版社1990年；(8)铁路隧道新奥法指南中国铁道出版社1988年。3.设计基本资料3.1工程等别与建筑物级别(1)工程等别为等；(2)建筑物级别为级。3.2地震烈度(1)基本地震烈度为度；(2)设计地震烈度为度。提示：线路上各洞段地震烈度不同可分列。3.3洪水标准提示：首部洪水和各洞口、沟谷、河等设计洪水标准可分列。(1)设计洪水重现期：Ts=a；(2)校核洪水重现期：Tx=a；提示：隧洞进出口及各支洞进口处河道的施工期各频率洪水流量及相应水位也应列出。3.4取水口水位流量及泥沙含量(1)取水口底板顶面高程m；引水流量m3/s；(2)取水口泥沙含量kg/m3。3.5气温与水温(1)月平均气温，见表1。表1月平均气温单位：℃月份123456789101112年平均水温5(2)绝对最高气温℃；绝对最低气温℃；(3)气温上升率(供计算冰压力用)℃/h；洞内最低气温℃；洞内最低水温℃。(4)月平均水温，见表2。表2月平均水温单位：℃月份123456789101112年平均水温3.6风速、风向和吹程(1)多年平均风速m/s；(2)多年最大风速m/s；(3)风的吹程km；(4)风向：风向多为风。3.7冻土情况线路各洞段...
