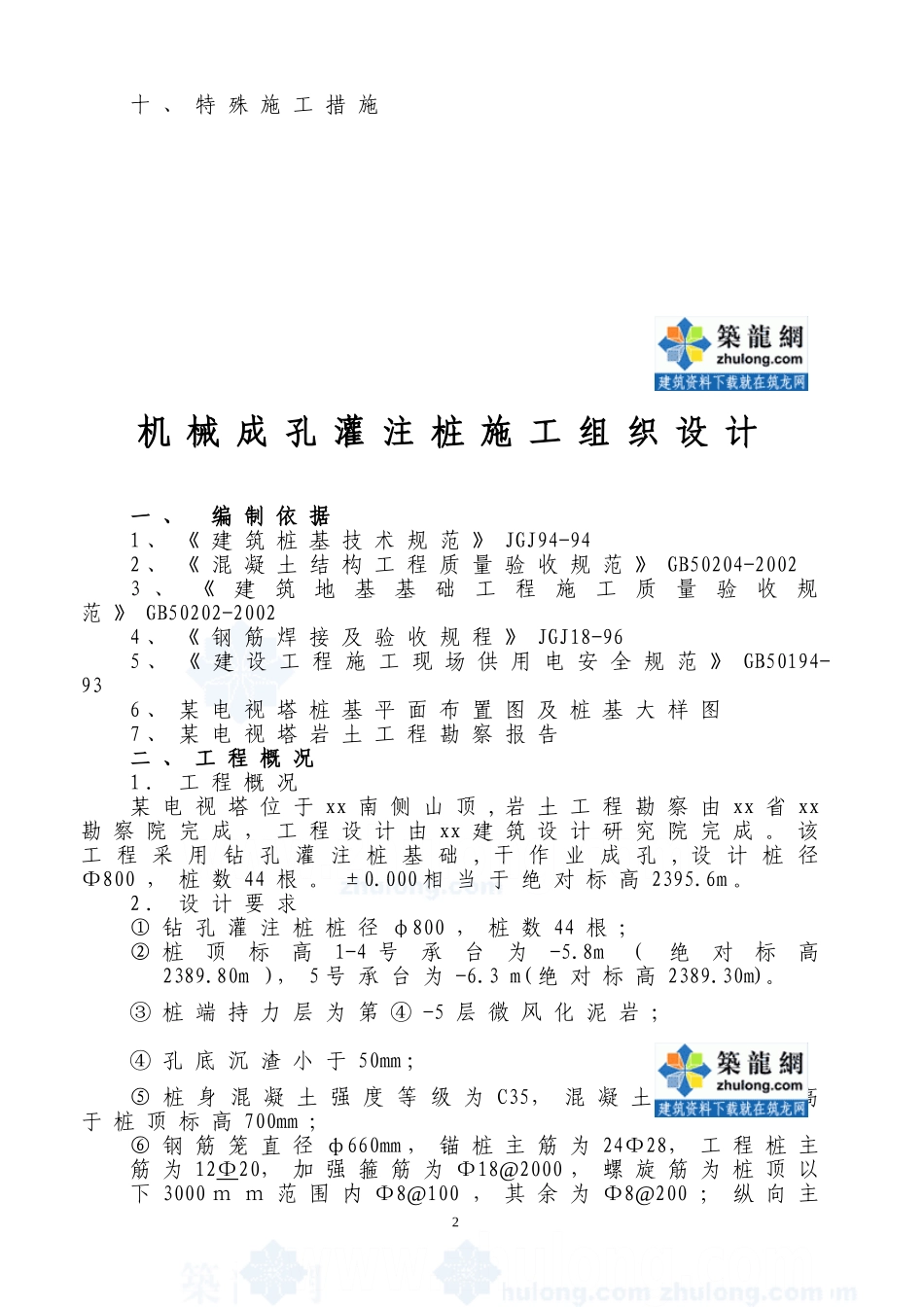

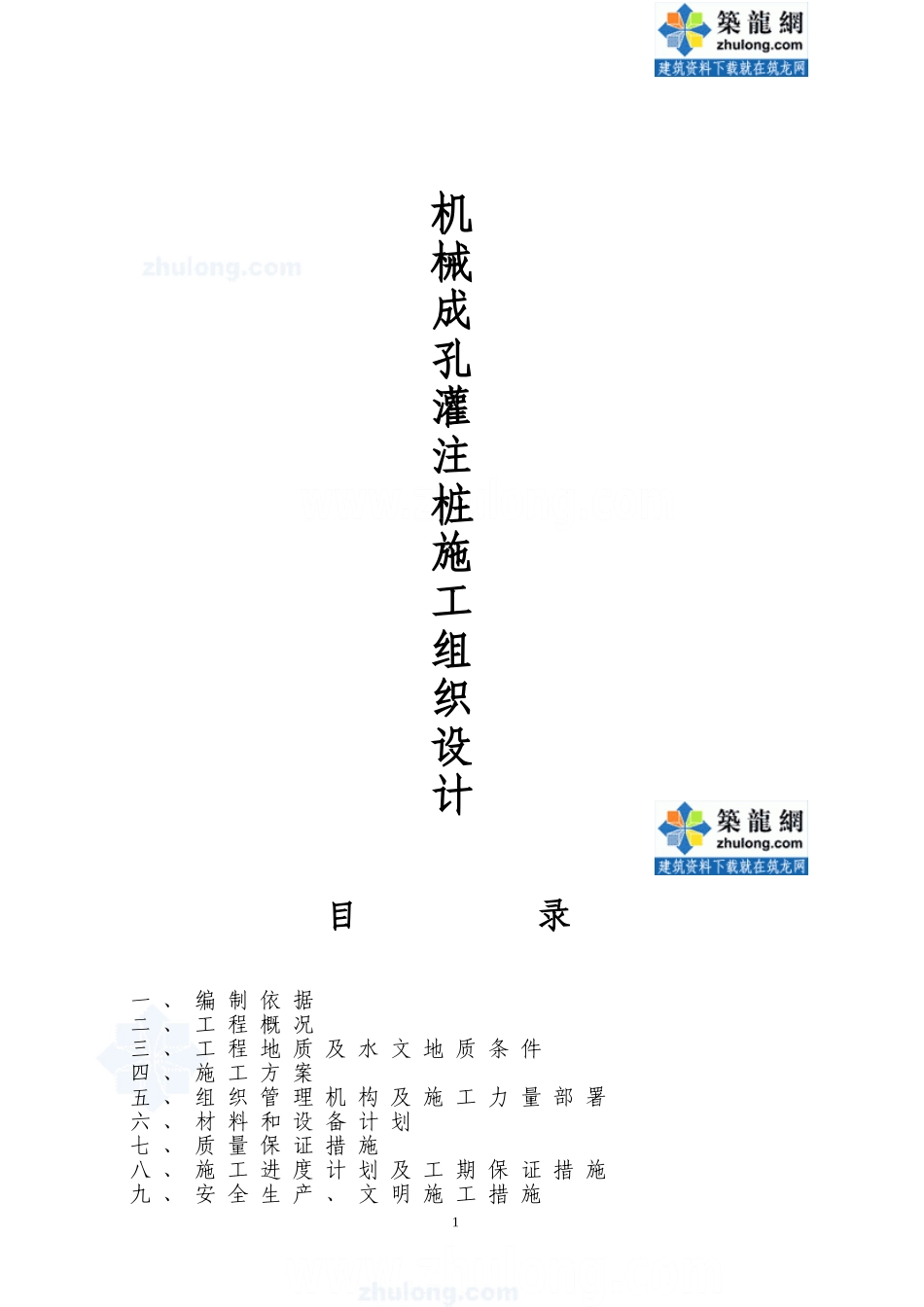

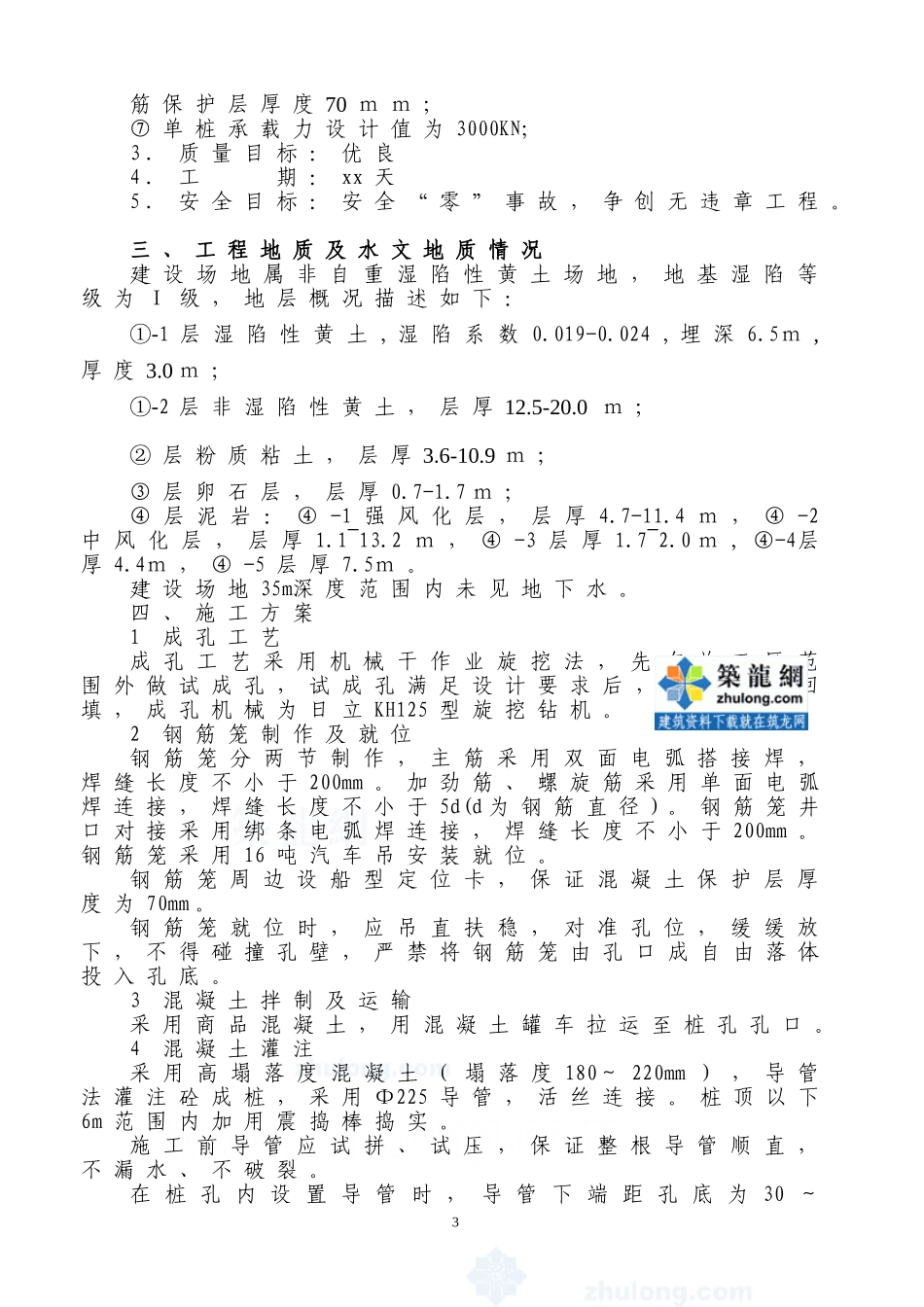

机械成孔灌注桩施工组织设计目录一、编制依据二、工程概况三、工程地质及水文地质条件四、施工方案五、组织管理机构及施工力量部署六、材料和设备计划七、质量保证措施八、施工进度计划及工期保证措施九、安全生产、文明施工措施1十、特殊施工措施机械成孔灌注桩施工组织设计一、编制依据1、《建筑桩基技术规范》JGJ94-942、《混凝土结构工程质量验收规范》GB50204-20023、《建筑地基基础工程施工质量验收规范》GB50202-20024、《钢筋焊接及验收规程》JGJ18-965、《建设工程施工现场供用电安全规范》GB50194-936、某电视塔桩基平面布置图及桩基大样图7、某电视塔岩土工程勘察报告二、工程概况1．工程概况某电视塔位于xx南侧山顶,岩土工程勘察由xx省xx勘察院完成，工程设计由xx建筑设计研究院完成。该工程采用钻孔灌注桩基础,干作业成孔,设计桩径Φ800，桩数44根。±0.000相当于绝对标高2395.6m。2．设计要求①钻孔灌注桩桩径φ800，桩数44根；②桩顶标高1-4号承台为-5.8m（绝对标高2389.80m），5号承台为-6.3m(绝对标高2389.30m)。③桩端持力层为第④-5层微风化泥岩；④孔底沉渣小于50mm；⑤桩身混凝土强度等级为C35，混凝土浇灌高度高于桩顶标高700mm；⑥钢筋笼直径ф660mm，锚桩主筋为24Φ28，工程桩主筋为12Ф20，加强箍筋为Ф18@2000，螺旋筋为桩顶以下3000ｍｍ范围内Φ8@100，其余为Φ8@200；纵向主2筋保护层厚度70ｍｍ；⑦单桩承载力设计值为3000KN；3．质量目标：优良4．工期：xx天5．安全目标：安全“零”事故，争创无违章工程。三、工程地质及水文地质情况建设场地属非自重湿陷性黄土场地，地基湿陷等级为Ⅰ级，地层概况描述如下：①-1层湿陷性黄土,湿陷系数0.019-0.024,埋深6.5ｍ,厚度3.0ｍ；①-2层非湿陷性黄土，层厚12.5-20.0ｍ；②层粉质粘土，层厚3.6-10.9ｍ；③层卵石层，层厚0.7-1.7ｍ；④层泥岩：④-1强风化层，层厚4.7-11.4ｍ，④-2中风化层，层厚1.1~13.2ｍ，④-3层厚1.7~2.0ｍ,④-4层厚4.4ｍ，④-5层厚7.5ｍ。建设场地35m深度范围内未见地下水。四、施工方案1成孔工艺成孔工艺采用机械干作业旋挖法，先在施工区范围外做试成孔，试成孔满足设计要求后，用砂卵石回填，成孔机械为日立KH125型旋挖钻机。2钢筋笼制作及就位钢筋笼分两节制作，主筋采用双面电弧搭接焊，焊缝长度不小于200mm。加劲筋、螺旋筋采用单面电弧焊连接，焊缝长度不小于5d(d为钢筋直径)。钢筋笼井口对接采用绑条电弧焊连接，焊缝长度不小于200mm。钢筋笼采用16吨汽车吊安装就位。钢筋笼周边设船型定位卡，保证混凝土保护层厚度为70mm。钢筋笼就位时，应吊直扶稳，对准孔位，缓缓放下，不得碰撞孔壁，严禁将钢筋笼由孔口成自由落体投入孔底。3混凝土拌制及运输采用商品混凝土，用混凝土罐车拉运至桩孔孔口。4混凝土灌注采用高塌落度混凝土（塌落度180～220mm），导管法灌注砼成桩，采用Φ225导管，活丝连接。桩顶以下6m范围内加用震捣棒捣实。施工前导管应试拼、试压，保证整根导管顺直，不漏水、不破裂。在桩孔内设置导管时，导管下端距孔底为30～350cm。灌注混凝土应连续进行，不得中断。并设专人随时测定孔内混凝土面上升高度，记录混凝土投入量，计算混凝土充盈系数。当出现充盈系数小于1.0时，应查找原因、会同有关方研究处理措施。5施工步奏平整场地→测量放线→钻孔→清孔→弃土清运→钢筋笼吊装→砼灌注。6施工准备①现场搭建临时设施。②调钻机、等设备进入现场；调钢材等材料进场，进行材质复检。③作好技术交底工作。④进行轴线测放及桩位测放。⑤轴线桩埋设基点标记。7资料报验计划①各种材料合格证及复试各1份。②钢材试拉报告每承台1份。③钢筋笼加工检验批每承台1批。④混凝土灌注检验批每承台1批。⑤桩位测量放线验收报验1次。五、组织管理机构及施工力量部署（一）组织管理机构岗位姓名职责项目经理xx负责本工程全面工作项目副经理人xx负责生产、技术等工作技术负责人xx负责技术质量管理工作质检员xx负责质量检验工作施工员xx负责工序质量控制材料员xx负责材料采购、管理、验收工作安全员xx负责安全生产资料员xx负责现场资料的编写整理电工xx负责现场用电（二）施工力量部署...
