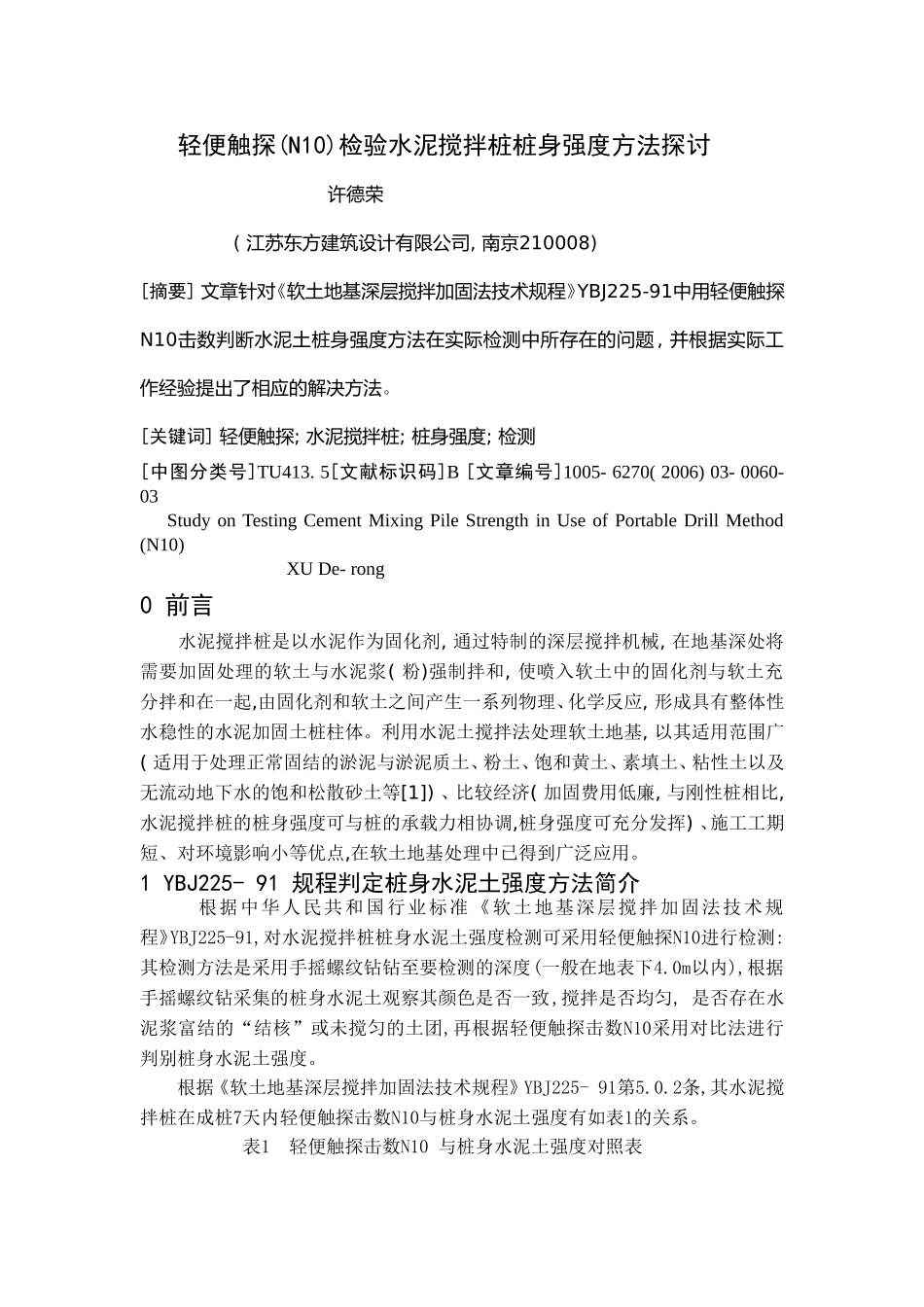

轻便触探(N10)检验水泥搅拌桩桩身强度方法探讨许德荣(江苏东方建筑设计有限公司,南京210008)[摘要]文章针对《软土地基深层搅拌加固法技术规程》YBJ225-91中用轻便触探N10击数判断水泥土桩身强度方法在实际检测中所存在的问题,并根据实际工作经验提出了相应的解决方法。[关键词]轻便触探;水泥搅拌桩;桩身强度;检测[中图分类号]TU413.5[文献标识码]B[文章编号]1005-6270(2006)03-0060-03StudyonTestingCementMixingPileStrengthinUseofPortableDrillMethod(N10)XUDe-rong0前言水泥搅拌桩是以水泥作为固化剂,通过特制的深层搅拌机械,在地基深处将需要加固处理的软土与水泥浆(粉)强制拌和,使喷入软土中的固化剂与软土充分拌和在一起,由固化剂和软土之间产生一系列物理、化学反应,形成具有整体性水稳性的水泥加固土桩柱体。利用水泥土搅拌法处理软土地基,以其适用范围广(适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土以及无流动地下水的饱和松散砂土等[1])、比较经济(加固费用低廉,与刚性桩相比,水泥搅拌桩的桩身强度可与桩的承载力相协调,桩身强度可充分发挥)、施工工期短、对环境影响小等优点,在软土地基处理中已得到广泛应用。1YBJ225-91规程判定桩身水泥土强度方法简介根据中华人民共和国行业标准《软土地基深层搅拌加固法技术规程》YBJ225-91,对水泥搅拌桩桩身水泥土强度检测可采用轻便触探N10进行检测:其检测方法是采用手摇螺纹钻钻至要检测的深度(一般在地表下4.0m以内),根据手摇螺纹钻采集的桩身水泥土观察其颜色是否一致,搅拌是否均匀,是否存在水泥浆富结的“结核”或未搅匀的土团,再根据轻便触探击数N10采用对比法进行判别桩身水泥土强度。根据《软土地基深层搅拌加固法技术规程》YBJ225-91第5.0.2条,其水泥搅拌桩在成桩7天内轻便触探击数N10与桩身水泥土强度有如表1的关系。表1轻便触探击数N10与桩身水泥土强度对照表N10(击)1520～2530～35>40qu(kPa)200300400>500采用轻便触探N10对水泥搅拌桩桩身强度进行检测,以其轻便、快捷在水泥搅拌桩桩身水泥土强度检测中被广泛运用。2YBJ225-91规程主要存在问题首先,由于水泥土搅拌桩施工存在一定的周期,而检验时间则相对集中,这就不可避免的造成被检测桩的桩龄期不尽相同,而规程规定以成桩7天内的桩的轻便触探N10击数采用对比法来判定桩身水泥土强度,但被检测的桩应在施工后随机抽取,这难以保证所抽取的检测桩龄期正好在7天内,难以避免所抽取的检测桩龄期大于7天。水泥土的凝固是一个非常复杂的过程,其强度与龄期有着直接的关系,不同龄期的桩身水泥土强度存在很大的差别,被检测的桩桩龄期不同,而对于不同龄期的桩统一按一个标准判定桩身水泥土强度,显然存在其不合理性。这不可避免造成检测结果的不准确性,有时还可能得出相反的结论。对桩龄期短的桩有可能将合格的桩判定为不合格的桩,对桩龄期长的桩有可能将不合格的桩判定为合格的桩。3YBJ225-91规程存在问题解决方法探讨1988年至2002年期间,对泰州市多个工程的水泥搅拌桩桩身水泥土强度及复合地基承载力进行了检测。在实际检测过程中,检测桩龄期在7天内的为大多数,也有少量检测桩龄期大于7天的,有的达到10天,个别龄期更大。由于桩龄期跨度较大,实测轻便触探N10击数离散度亦较大,实际判定时,不可能统一按一个标准判定桩身水泥土强度,如果这样势必造成桩龄期短的桩为不合格的桩,桩龄期长的桩为合格的桩,而实际上从手摇螺纹钻采集的桩身水泥土观察来看,它们之间差别很小。实际判别时,其击数只能根据桩龄期、现场取样观察到的凝固程度等为依据,将实测击数增加或降低一定的百分比,再利用《软土地基深层搅拌加固法技术规程》YBJ225-91第5.0.2条进行判别。这样随机性、人为因素较大,且没有依据,但这样更符合客观实际,实际工作中也切实可行。在江苏省泰州市交通局办公大楼附楼(为减小主、附楼的差异沉降,被加固土为fak=120kPa～130kPa、厚5.0m左右的稍—中密状粉土)、陵园路4#商住楼(被加固软土为松散状、厚3.m～5.5m的杂填土及素填土)、原野住宅小区F楼(被加固软土为fak=80kPa、厚5.0m～6.5m的淤泥质粉质粘土)等工程的水泥搅拌桩桩身水泥土强度及复合地基承载力检...
