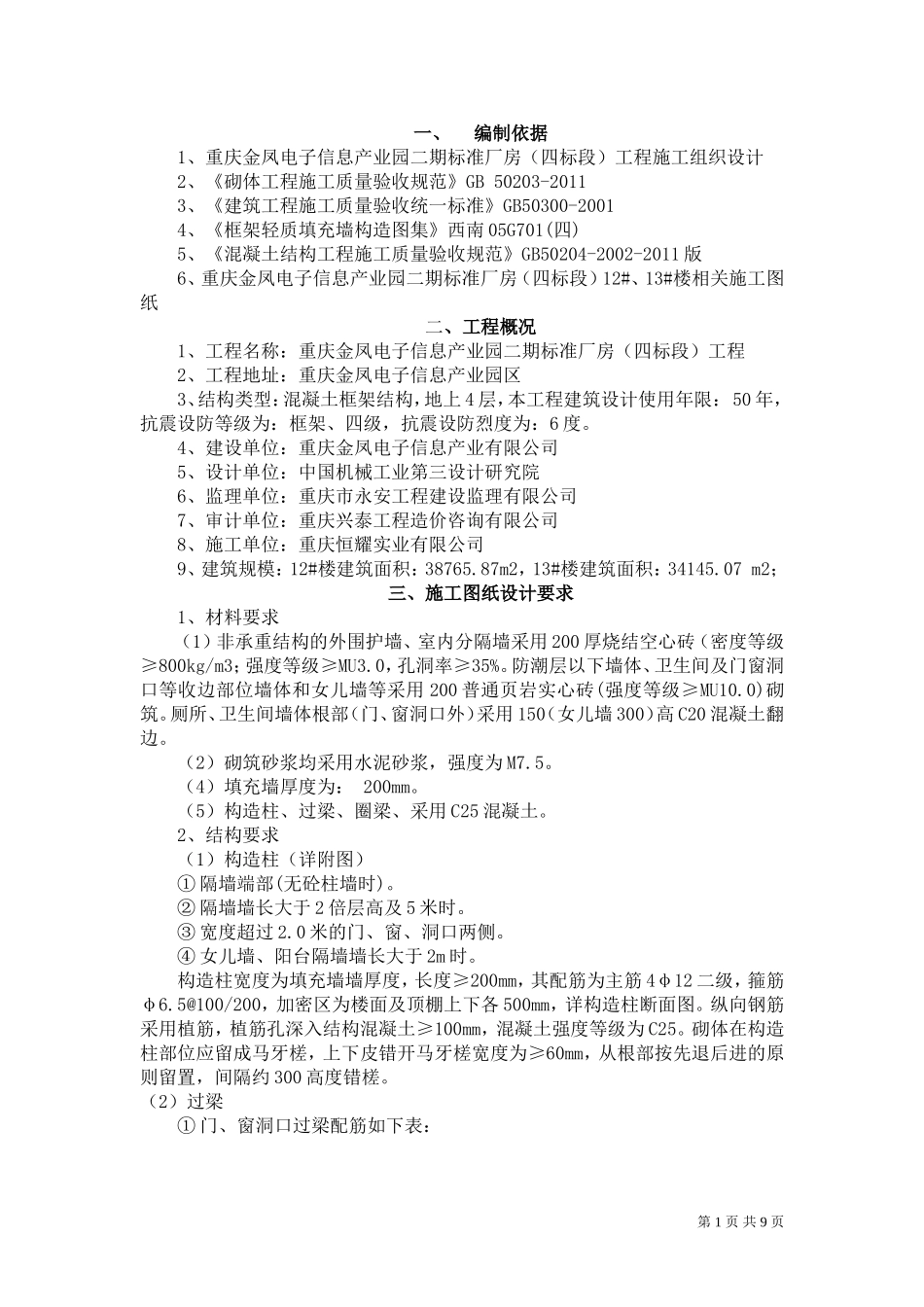

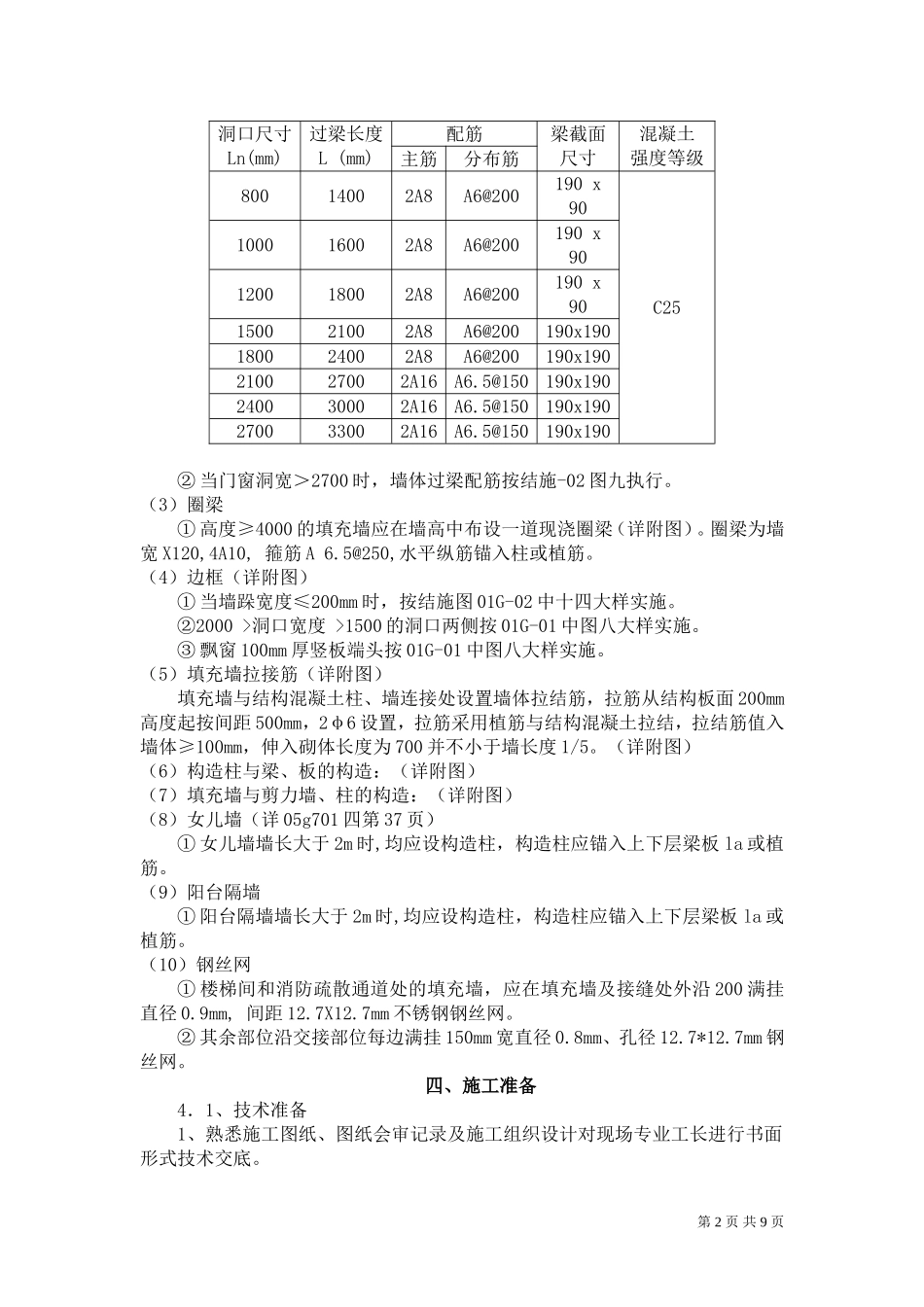

一、编制依据1、重庆金凤电子信息产业园二期标准厂房（四标段）工程施工组织设计2、《砌体工程施工质量验收规范》GB50203-20113、《建筑工程施工质量验收统一标准》GB50300-20014、《框架轻质填充墙构造图集》西南05G701(四)5、《混凝土结构工程施工质量验收规范》GB50204-2002-2011版6、重庆金凤电子信息产业园二期标准厂房（四标段）12#、13#楼相关施工图纸二、工程概况1、工程名称：重庆金凤电子信息产业园二期标准厂房（四标段）工程2、工程地址：重庆金凤电子信息产业园区3、结构类型：混凝土框架结构，地上4层，本工程建筑设计使用年限：50年，抗震设防等级为：框架、四级，抗震设防烈度为：6度。4、建设单位：重庆金凤电子信息产业有限公司5、设计单位：中国机械工业第三设计研究院6、监理单位：重庆市永安工程建设监理有限公司7、审计单位：重庆兴泰工程造价咨询有限公司8、施工单位：重庆恒耀实业有限公司9、建筑规模：12#楼建筑面积：38765.87m2，13#楼建筑面积：34145.07m2；三、施工图纸设计要求1、材料要求（1）非承重结构的外围护墙、室内分隔墙采用200厚烧结空心砖（密度等级≥800kg/m3；强度等级≥MU3.0，孔洞率≥35%。防潮层以下墙体、卫生间及门窗洞口等收边部位墙体和女儿墙等采用200普通页岩实心砖(强度等级≥MU10.0)砌筑。厕所、卫生间墙体根部（门、窗洞口外）采用150（女儿墙300）高C20混凝土翻边。（2）砌筑砂浆均采用水泥砂浆，强度为M7.5。（4）填充墙厚度为：200mm。（5）构造柱、过梁、圈梁、采用C25混凝土。2、结构要求（1）构造柱（详附图）①隔墙端部(无砼柱墙时)。②隔墙墙长大于2倍层高及5米时。③宽度超过2.0米的门、窗、洞口两侧。④女儿墙、阳台隔墙墙长大于2m时。构造柱宽度为填充墙墙厚度，长度≥200mm，其配筋为主筋4φ12二级，箍筋φ6.5@100/200，加密区为楼面及顶棚上下各500mm，详构造柱断面图。纵向钢筋采用植筋，植筋孔深入结构混凝土≥100mm，混凝土强度等级为C25。砌体在构造柱部位应留成马牙槎，上下皮错开马牙槎宽度为≥60mm，从根部按先退后进的原则留置，间隔约300高度错槎。（2）过梁①门、窗洞口过梁配筋如下表：第1页共9页洞口尺寸Ln(mm)过梁长度L(mm)配筋梁截面尺寸混凝土强度等级主筋分布筋80014002A8A6@200190x90C25100016002A8A6@200190x90120018002A8A6@200190x90150021002A8A6@200190x190180024002A8A6@200190x190210027002A16A6.5@150190x190240030002A16A6.5@150190x190270033002A16A6.5@150190x190②当门窗洞宽＞2700时，墙体过梁配筋按结施-02图九执行。（3）圈梁①高度≥4000的填充墙应在墙高中布设一道现浇圈梁（详附图）。圈梁为墙宽X120,4A10,箍筋A6.5@250,水平纵筋锚入柱或植筋。（4）边框（详附图）①当墙跺宽度≤200mm时，按结施图01G-02中十四大样实施。②2000>洞口宽度>1500的洞口两侧按01G-01中图八大样实施。③飘窗100mm厚竖板端头按01G-01中图八大样实施。（5）填充墙拉接筋（详附图）填充墙与结构混凝土柱、墙连接处设置墙体拉结筋，拉筋从结构板面200mm高度起按间距500mm，2φ6设置，拉筋采用植筋与结构混凝土拉结，拉结筋值入墙体≥100mm，伸入砌体长度为700并不小于墙长度1/5。（详附图）（6）构造柱与梁、板的构造：（详附图）（7）填充墙与剪力墙、柱的构造：（详附图）（8）女儿墙（详05g701四第37页）①女儿墙墙长大于2m时,均应设构造柱，构造柱应锚入上下层梁板la或植筋。（9）阳台隔墙①阳台隔墙墙长大于2m时,均应设构造柱，构造柱应锚入上下层梁板la或植筋。（10）钢丝网①楼梯间和消防疏散通道处的填充墙，应在填充墙及接缝处外沿200满挂直径0.9mm,间距12.7X12.7mm不锈钢钢丝网。②其余部位沿交接部位每边满挂150mm宽直径0.8mm、孔径12.7*12.7mm钢丝网。四、施工准备4．1、技术准备1、熟悉施工图纸、图纸会审记录及施工组织设计对现场专业工长进行书面形式技术交底。第2页共9页2、根据施工图纸总说明，确定构造柱、墙体水平筋、洞口过梁、腰梁、门洞口包框等的位置及钢筋规格、型号。3、为砂浆供应班组作好技术配合工作。4．2、材料准备1、根据施工图纸计算工程量，确定材料种类及各阶段...
