粉碎机锤片的选择VIP免费

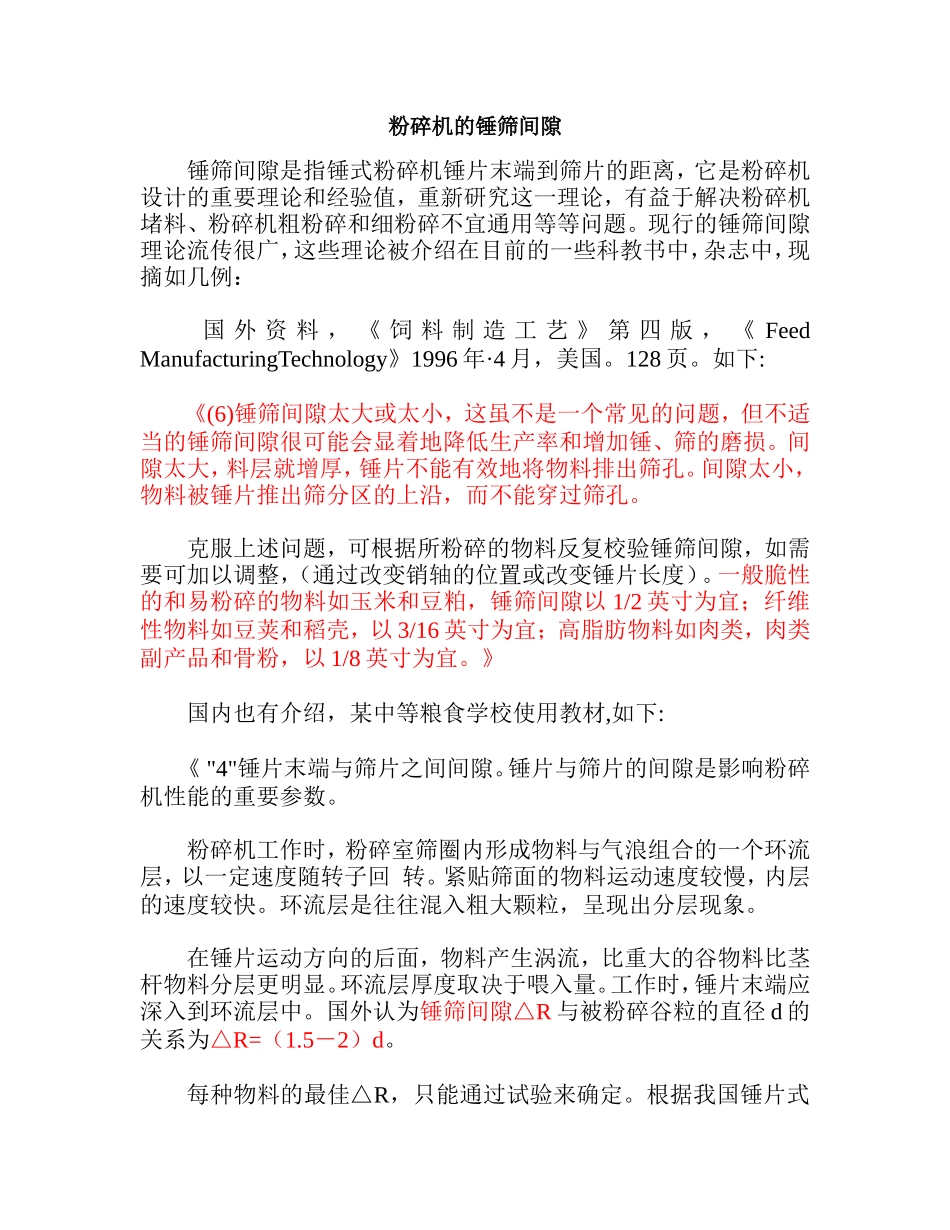

粉碎机的锤筛间隙锤筛间隙是指锤式粉碎机锤片末端到筛片的距离，它是粉碎机设计的重要理论和经验值，重新研究这一理论，有益于解决粉碎机堵料、粉碎机粗粉碎和细粉碎不宜通用等等问题。现行的锤筛间隙理论流传很广，这些理论被介绍在目前的一些科教书中，杂志中，现摘如几例：国外资料，《饲料制造工艺》第四版，《FeedManufacturingTechnology》1996年·4月，美国。128页。如下:《(6)锤筛间隙太大或太小，这虽不是一个常见的问题，但不适当的锤筛间隙很可能会显着地降低生产率和增加锤、筛的磨损。间隙太大，料层就增厚，锤片不能有效地将物料排出筛孔。间隙太小，物料被锤片推出筛分区的上沿，而不能穿过筛孔。克服上述问题，可根据所粉碎的物料反复校验锤筛间隙，如需要可加以调整，（通过改变销轴的位置或改变锤片长度）。一般脆性的和易粉碎的物料如玉米和豆粕，锤筛间隙以1/2英寸为宜；纤维性物料如豆荚和稻壳，以3/16英寸为宜；高脂肪物料如肉类，肉类副产品和骨粉，以1/8英寸为宜。》国内也有介绍，某中等粮食学校使用教材,如下:《"4"锤片末端与筛片之间间隙。锤片与筛片的间隙是影响粉碎机性能的重要参数。粉碎机工作时，粉碎室筛圈内形成物料与气浪组合的一个环流层，以一定速度随转子回转。紧贴筛面的物料运动速度较慢，内层的速度较快。环流层是往往混入粗大颗粒，呈现出分层现象。在锤片运动方向的后面，物料产生涡流，比重大的谷物料比茎杆物料分层更明显。环流层厚度取决于喂入量。工作时，锤片末端应深入到环流层中。国外认为锤筛间隙△R与被粉碎谷粒的直径d的关系为△R=（1.5－2）d。每种物料的最佳△R，只能通过试验来确定。根据我国锤片式粉碎机正交设计试验结果，推荐谷物△R=4－8毫米，秸杆△R=10－14毫米。我国系列设计的锤片式粉碎机属通用型，一般△R=12毫米。9FQ-60型粉碎机的△R=16毫米。FSP112×30粉碎机锤筛间隙上部为18毫米，下部为12毫米。》还有国内出版的《饲料工业基础知识》，等等。也有类似介绍。上述理论，在指导粉碎机的设计过程中，存在这样一些问题。1．"反复校验"花费时间，也需要技术和经验。饲料生产，品种多，品种变化多，"反复校验"，得出的参数难以实施。要完全适合各种饲料情况，势必调整的档次繁多，设计结构困难。2．我国系列设计的"通用型"粉碎机，△R=12毫米，或上部为18毫米，下部为12毫米，不是正交设计试验结果，既不满足谷物△R=4－8毫米的要求，也未完全采用秸杆锤筛间隙△R=10－14毫米的最佳选择，所谓"通用型"，其实质，是使粉碎机在粉碎谷物和粉碎秸杆时均未处于最佳状态的程度，相近一些，而不是均达到理想的"通用"状态。3．锤筛间隙计算设计公式△R=（1.5－2）d，未反映粉碎机出料全部规律。它忽略了筛孔直径这一重要因素。试用△R=12毫米，原料用玉米取6毫米，水分14％，筛孔为0.5毫米，情况如何?它满足设计公式，△R=（1.5－2）d，但不出料。4．以物料特性，脆，纤维，肉类等，来确定锤筛间隙，△R；f（T），T特性函数，依据不足，也可用同样例子，取筛孔为0.5毫米，用试验来否定。物料特性主要影响能耗。因此，这一公式的不足比较明显。经大量实验，锤筛间隙应主要考虑筛孔直径。锤筛间隙公式应为：△R=（2－5）Φ。Φ为筛孔直径。在满足上述公式条件下，各种饲料均能出料，不会堵筛，再试用上例，筛孔Φ0.5毫米，△R锤筛间隙取1－2.5毫米，玉米，水分14％，粉碎机能正常出料，如采用筛孔Φ3毫米，△R锤筛间隙取6－15毫米，粉碎机也正常出料。以原料直径作为设计参数，原公式△R=（1.5－2）d，实际意义不大。原料刚进入粉碎机，立即受到线速度60-90米/秒的锤片的锤击变成直径大小不等的粉粒。以原料为参数，依据不足。[NextPage]参看下例试验，一台粉碎机，用麻袋盖住下出料口，拆去两边筛，用麻袋紧衬粉碎机门，启动马达，慢慢均匀喂料粉碎20公斤。停机后，取出所有物料，进行称重，用标准筛分级，再对各组粉料称重，确定各种粒度百分比，以这种方法估算测定物料进入粉碎机受锤片第一次锤击的情况，见表如下：电机功率筛物料水分原粒>Φ3㎜>Φ2㎜>Φ1㎜>Φ0.5㎜37KW无玉米14%38%40%12%7%3%从上表来看，一次锤击后...
