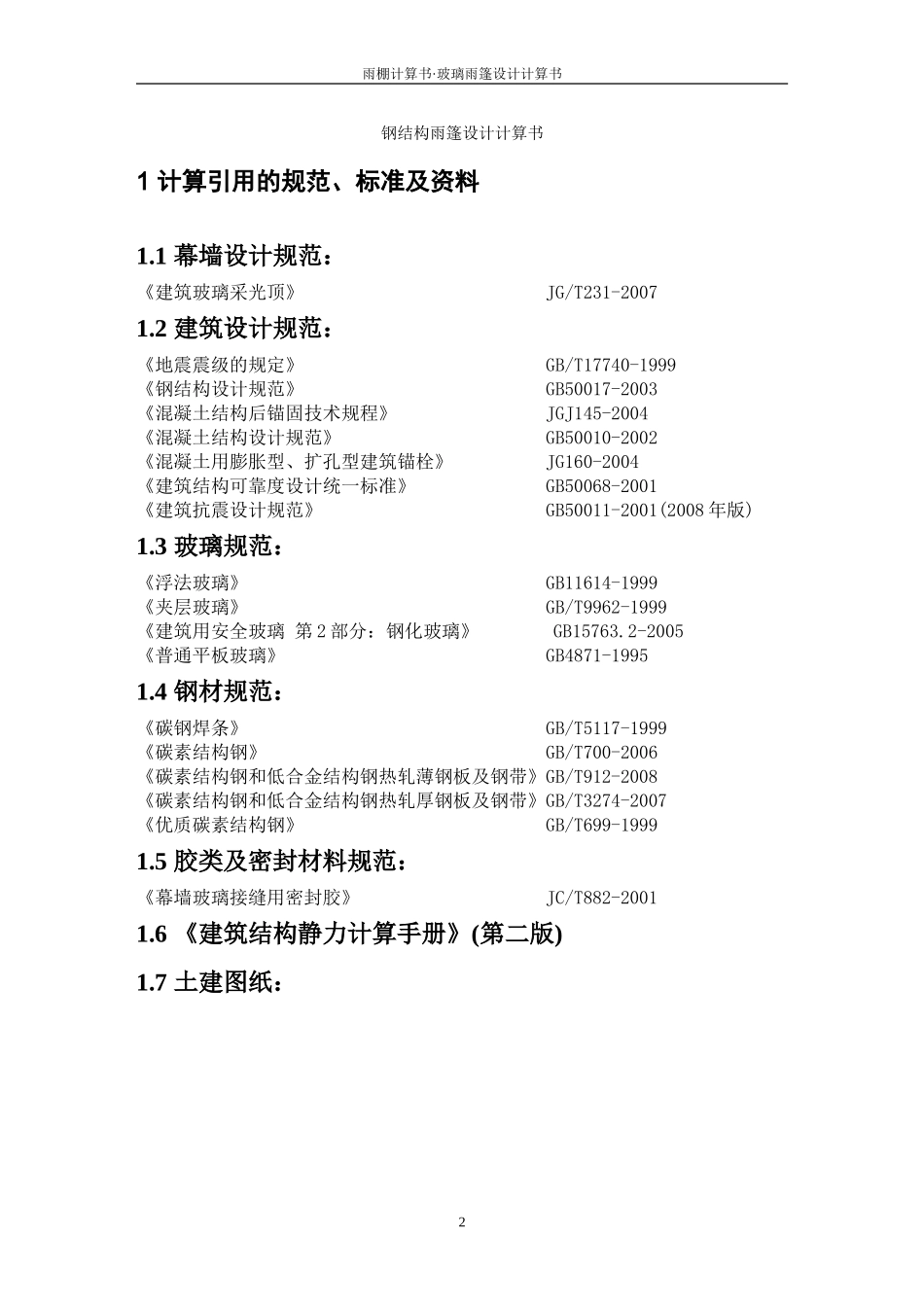

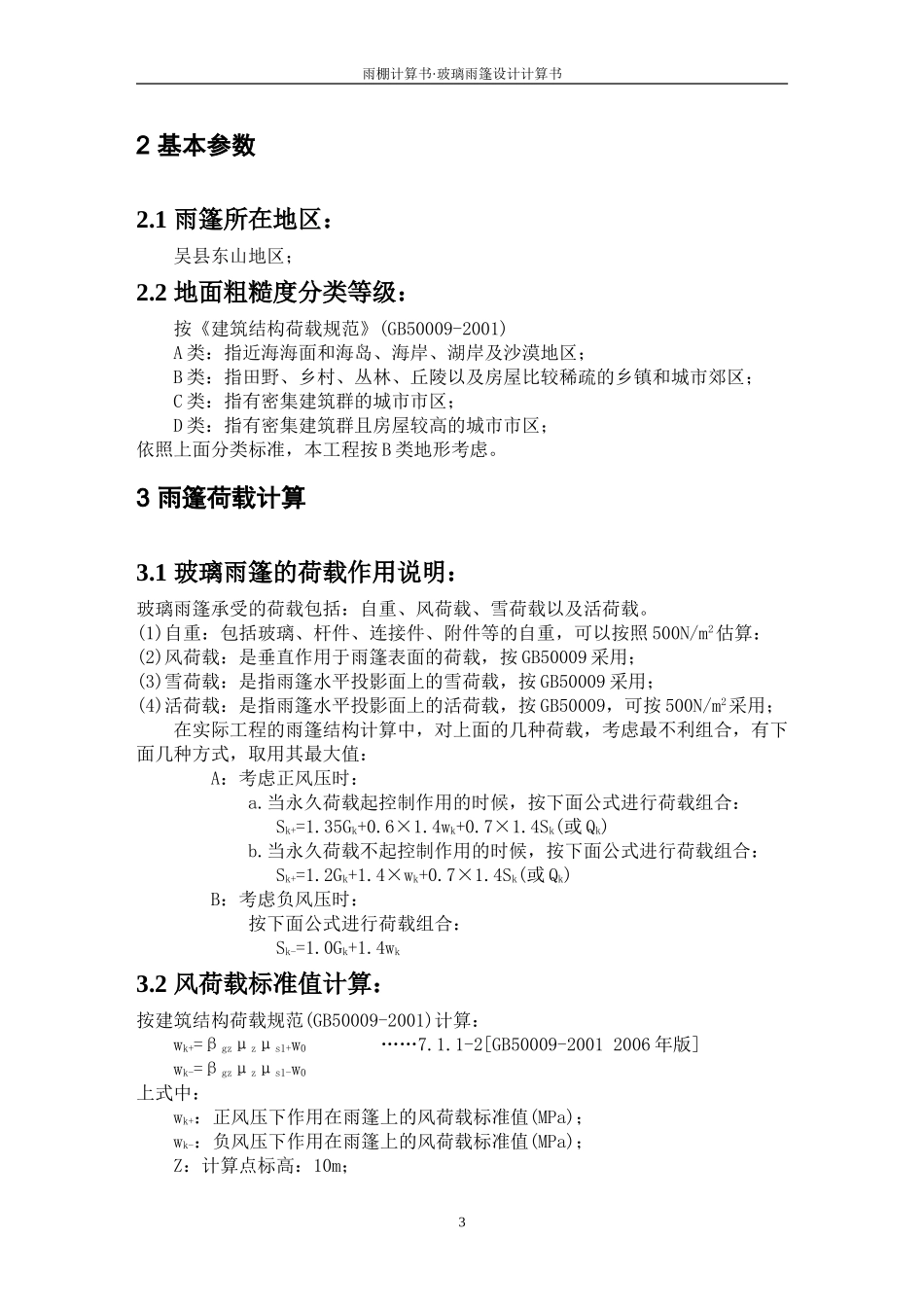

雨棚计算书·玻璃雨篷设计计算书雨棚计算书玻璃雨篷设计计算书设计：校对：审核：批准：二〇一三年四月十日1雨棚计算书·玻璃雨篷设计计算书钢结构雨篷设计计算书1计算引用的规范、标准及资料1.1幕墙设计规范：《建筑玻璃采光顶》JG/T231-20071.2建筑设计规范：《地震震级的规定》GB/T17740-1999《钢结构设计规范》GB50017-2003《混凝土结构后锚固技术规程》JGJ145-2004《混凝土结构设计规范》GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004《建筑结构可靠度设计统一标准》GB50068-2001《建筑抗震设计规范》GB50011-2001(2008年版)1.3玻璃规范：《浮法玻璃》GB11614-1999《夹层玻璃》GB/T9962-1999《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2-2005《普通平板玻璃》GB4871-19951.4钢材规范：《碳钢焊条》GB/T5117-1999《碳素结构钢》GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》GB/T699-19991.5胶类及密封材料规范：《幕墙玻璃接缝用密封胶》JC/T882-20011.6《建筑结构静力计算手册》(第二版)1.7土建图纸：2雨棚计算书·玻璃雨篷设计计算书2基本参数2.1雨篷所在地区：吴县东山地区；2.2地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。3雨篷荷载计算3.1玻璃雨篷的荷载作用说明：玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。(1)自重：包括玻璃、杆件、连接件、附件等的自重，可以按照500N/m2估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用；在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk)B：考虑负风压时：按下面公式进行荷载组合：Sk-=1.0Gk+1.4wk3.2风荷载标准值计算：按建筑结构荷载规范(GB50009-2001)计算：wk+=βgzμzμs1+w0……7.1.1-2[GB50009-20012006年版]wk-=βgzμzμs1-w0上式中：wk+：正风压下作用在雨篷上的风荷载标准值(MPa)；wk-：负风压下作用在雨篷上的风荷载标准值(MPa)；Z：计算点标高：10m；3雨棚计算书·玻璃雨篷设计计算书βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz=K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz=0.92×(1+2μf)其中：μf=0.387×(Z/10)-0.12B类场地：βgz=0.89×(1+2μf)其中：μf=0.5(Z/10)-0.16C类场地：βgz=0.85×(1+2μf)其中：μf=0.734(Z/10)-0.22D类场地：βgz=0.80×(1+2μf)其中：μf=1.2248(Z/10)-0.3对于B类地形，10m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.78μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，10m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1μs1：局部风压体型系数，对于雨篷结构，按规范，计算正风压时，取μs1+=0.5；计算负风压时，取μs1-=-2.0；另注：上述的局部体型系数μs1(1)是适用于围护构件的从属面积A小于或等于1m2的情况，当围护构件的从属面积A大于或等于10m2时，局部风压...
