汽车电动助力液压转向器EPS常见故障分析及排故方法VIP免费

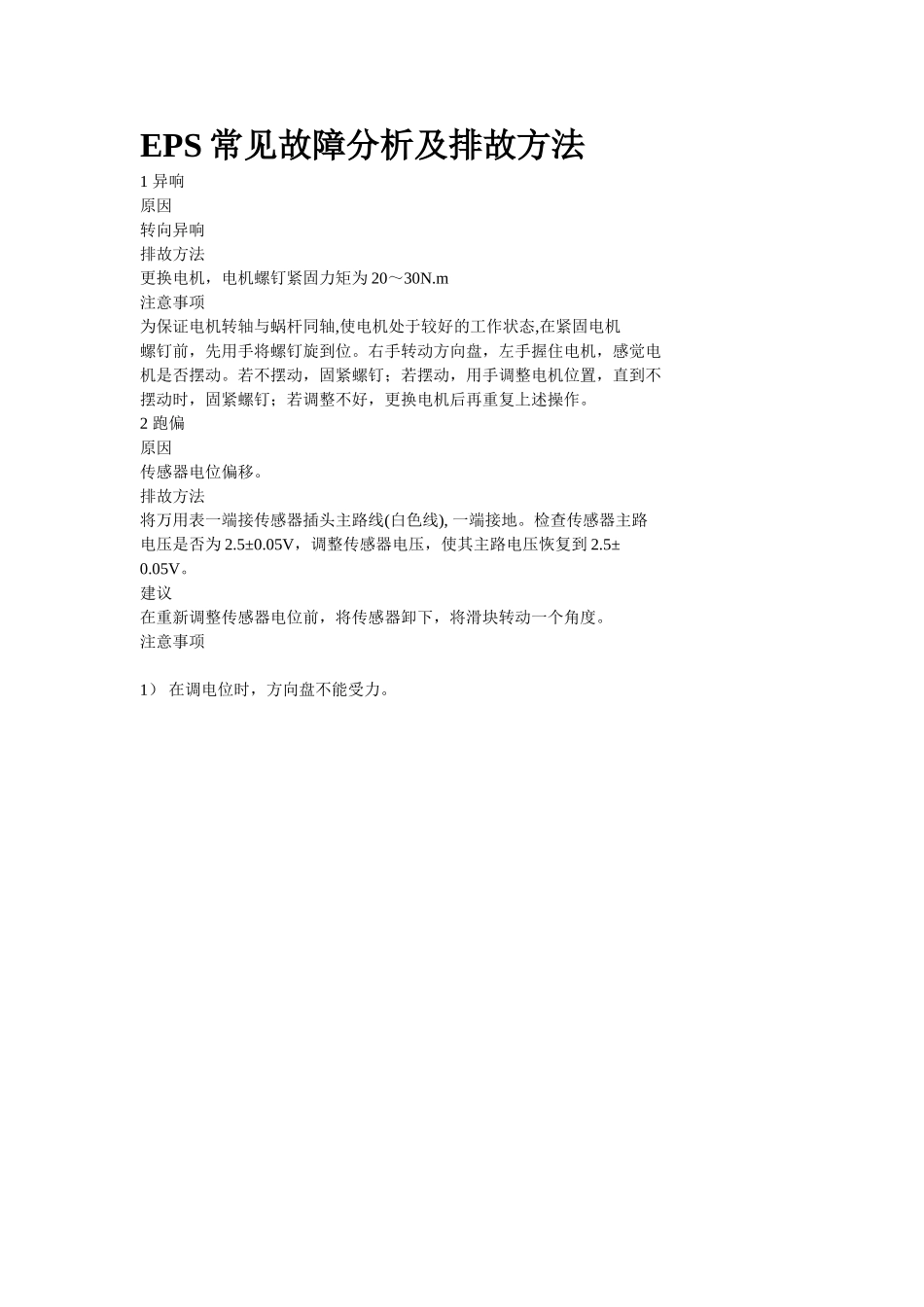

汽车电动助力液压转向器EPS常见故障分析及排故方法_第1页
1/4

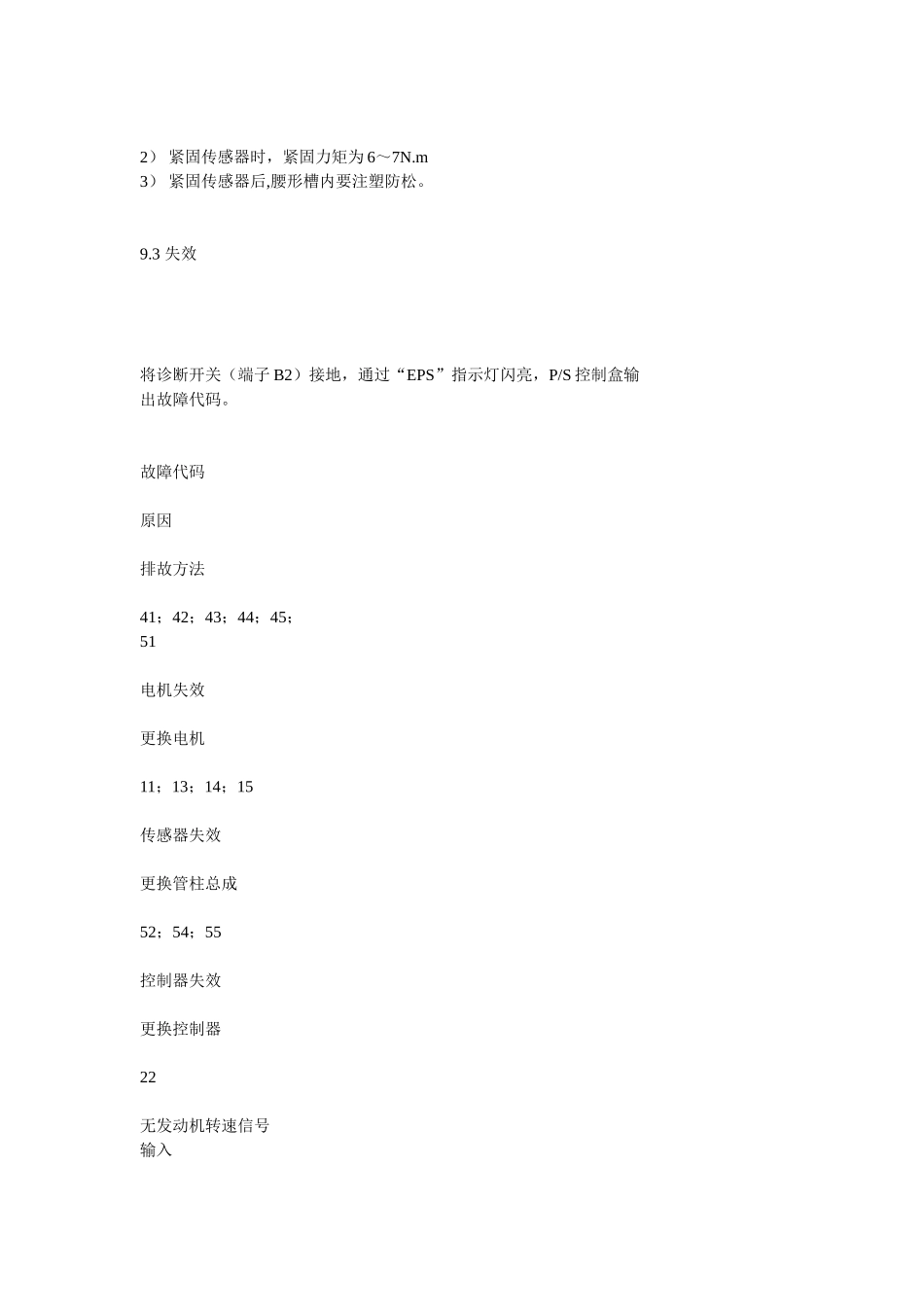

汽车电动助力液压转向器EPS常见故障分析及排故方法_第2页
2/4

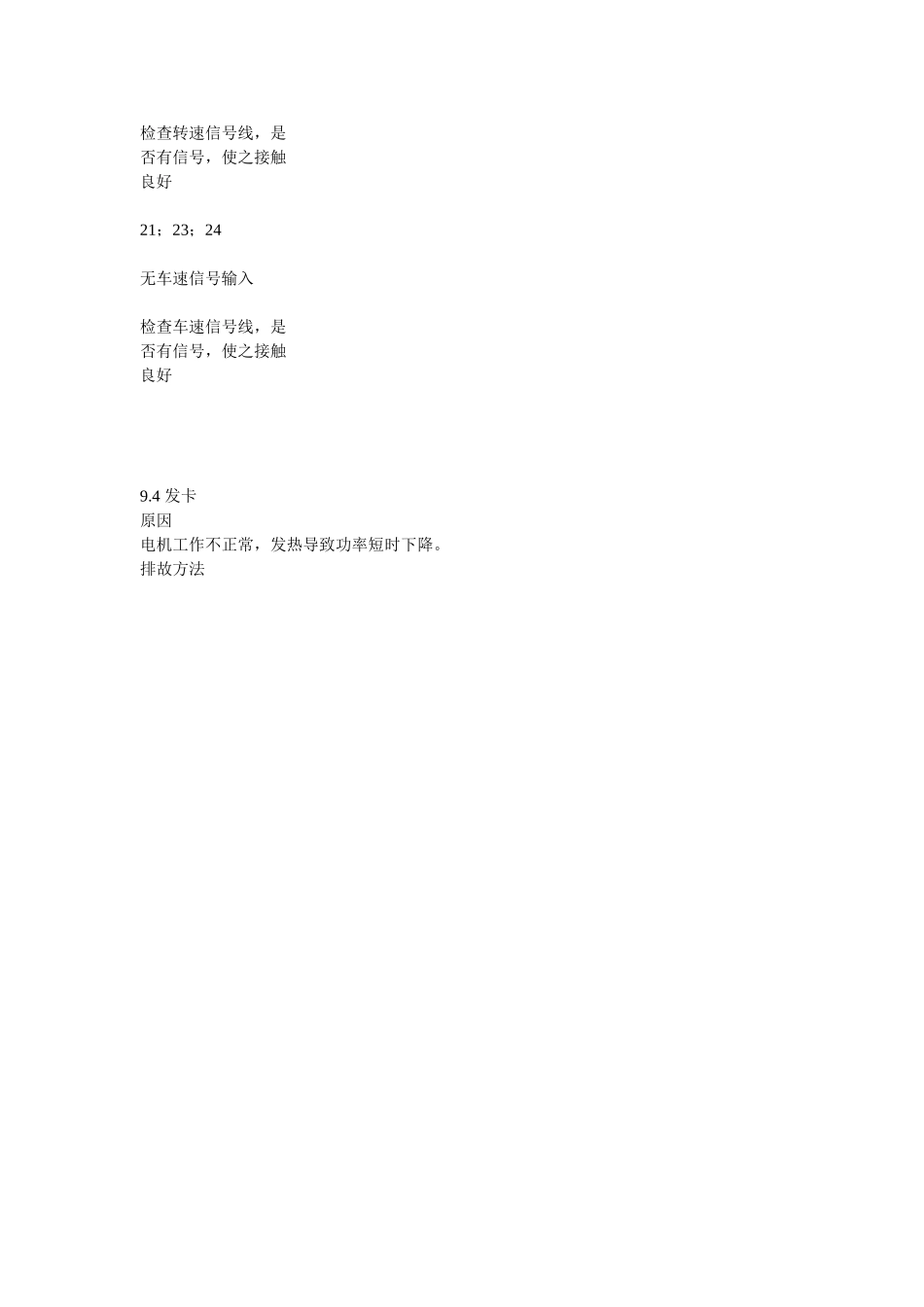

汽车电动助力液压转向器EPS常见故障分析及排故方法_第3页
3/4
EPS常见故障分析及排故方法1异响原因转向异响排故方法更换电机,电机螺钉紧固力矩为20~30N.m注意事项为保证电机转轴与蜗杆同轴,使电机处于较好的工作状态,在紧固电机螺钉前,先用手将螺钉旋到位。右手转动方向盘,左手握住电机,感觉电机是否摆动。若不摆动,固紧螺钉;若摆动,用手调整电机位置,直到不摆动时,固紧螺钉;若调整不好,更换电机后再重复上述操作。2跑偏原因传感器电位偏移。排故方法将万用表一端接传感器插头主路线(白色线),一端接地。检查传感器主路电压是否为2.5±0.05V,调整传感器电压,使其主路电压恢复到2.5±0.05V。建议在重新调整传感器电位前,将传感器卸下,将滑块转动一个角度。注意事项1)在调电位时,方向盘不能受力。2)紧固传感器时,紧固力矩为6~7N.m3)紧固传感器后,腰形槽内要注塑防松。9.3失效将诊断开关(端子B2)接地,通过“EPS”指示灯闪亮,P/S控制盒输出故障代码。故障代码原因排故方法41;42;43;44;45;51电机失效更换电机11;13;14;15传感器失效更换管柱总成52;54;55控制器失效更换控制器22无发动机转速信号输入检查转速信号线,是否有信号,使之接触良好21;23;24无车速信号输入检查车速信号线,是否有信号,使之接触良好9.4发卡原因电机工作不正常,发热导致功率短时下降。排故方法更换电机。9.5助力时有时无原因发动机信号与控制器不匹配。排故方法更换ECU02A控制器。
