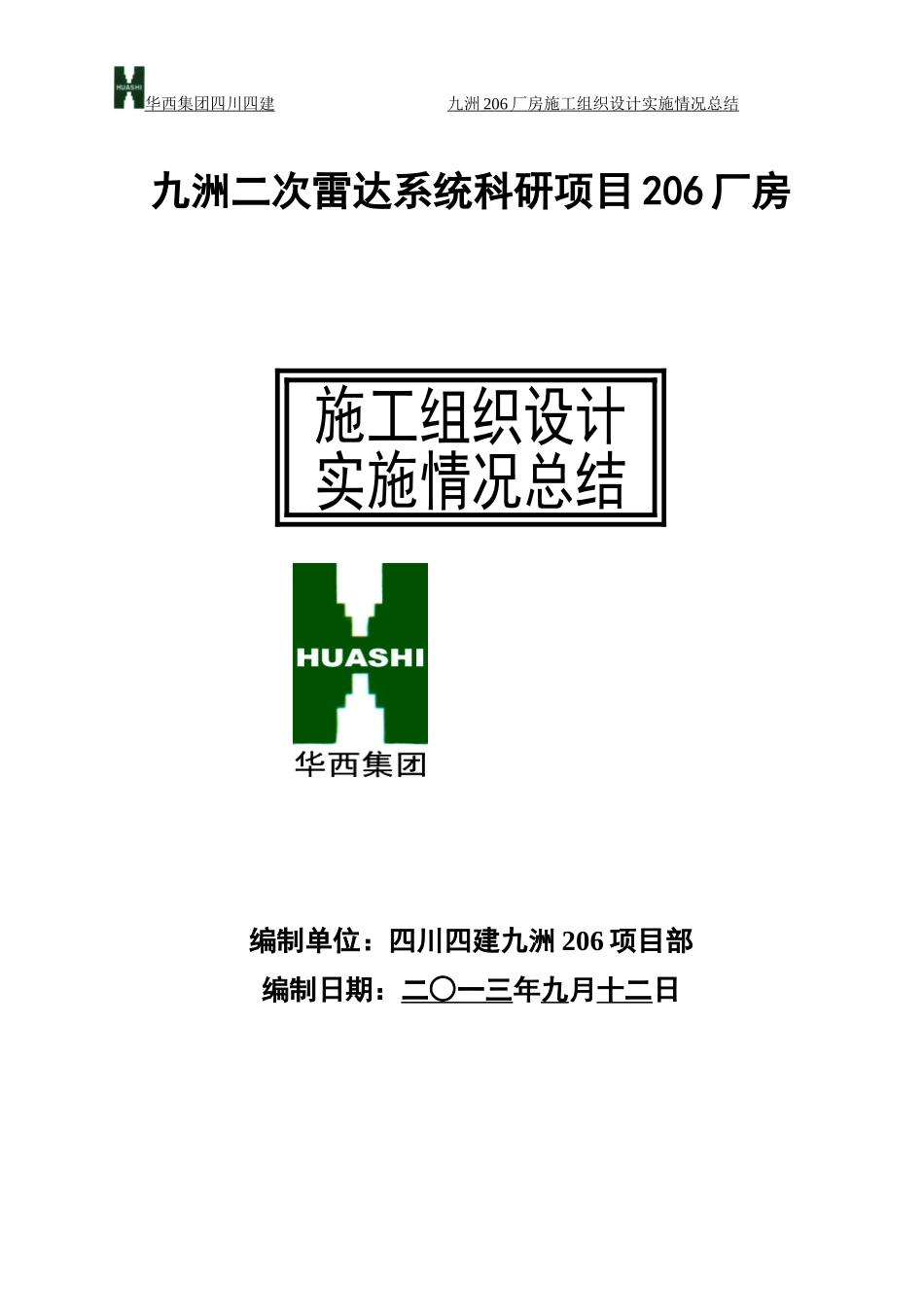

华西集团四川四建九洲206厂房施工组织设计实施情况总结九洲二次雷达系统科研项目206厂房编制单位：四川四建九洲206项目部编制日期：二○一三年九月十二日施工组织设计实施情况总结华西集团四川四建九洲206厂房施工组织设计实施情况总结施工组织设计实施情况总结一、工程概况九洲二次雷达系统科研项目206厂房工程位于绵阳市科创园区内九洲科技工业园内，九洲大道以南，十号道以西；该场地北、东两侧均为拟建道路，南面与管理用房相接，以南为拟建道路，西临205#建筑，场地二面临路，交通方便。本工程总建筑面积为12016㎡；框架结构；由厂房和附楼组成，厂房地上4层、局部地下-1层，附楼局部地上2层；厂房为长方形，长为71.1m，宽为36m，层高为5.4m，房屋总高度为23.1m；附楼为圆弧形，弧度为29.11Ｏm，宽为13m，一层层高为5.4m，二层层高为3.6m，房屋总高度为10.8m；本工程室内±0.00相当绝对高程556.4，室内外高差为300mm。本工程3-1～3-2和1-1～1-4、1-Ａ～1-Ｅ轴线间基础采用筏板基础，其余部分基础采用柱下独立基础；基础持力层为粘土层，其承载力特征值fak=150pa。筏板基础厚度600，筏板底标高-6.63m，采用Ｃ30Ｐ8砼；独立基础的断面尺寸为1300×1300、4600×4600、5600×5600、5700×5700、2600×2600，采用Ｃ30砼；独立基础底标高为-4.5，独立基础下设300级配砂石褥垫层，筏板基础和独立基础下设100厚Ｃ15砼垫层。本工程主体框架柱断面尺寸为550×450、650×650、500×500，框架梁断面尺寸为250×500、250×600、350×700、350×800、350×1200，现浇板厚120、130、180，现浇楼梯板厚100；框架柱梁板及楼梯混凝土强度等级为C30，构造柱、圈梁、过梁混凝土强度等级为C25；结构钢筋采用HPB235、HRB335、HRB400、550级冷轧带肋钢筋、Q235B钢板。卫生间0.1m以下采用MU10的页岩实心砖．M5的混合砂浆砌筑；0.1m以上采用MU5的页岩空心砖（容重不大于7kN/m3）；M5的混合砂浆砌筑；外墙，楼梯间采用200厚页岩空心砖（容重不大于7kN/m3）；内墙采用200厚页岩空心砖（容重不大于7kN/m3）；基础防潮层(-0.060m)以下用M7.5的水泥砂浆；基础防潮层(-0.060m)以上用M5的混合砂浆。后浇带设在1-7～1-8轴之间，后浇带宽度为800，后浇带用C35砼浇筑并采用浇筑水泥或掺微量膨胀剂水泥拌合，应待厂房高层部分主体完成时再连接成整体。本工程楼地面装饰主要有地砖楼地面、普通水磨石楼地面、防滑地砖楼地面、水泥砂浆地面、细石砼楼地面、塑料防静电楼地面；内墙装饰主华西集团四川四建九洲206厂房施工组织设计实施情况总结要有湿贴大理石墙面、瓷砖内墙面、乳胶漆墙面、顶棚装饰主要有塑料扣板吊顶、矿棉板吊顶、乳胶漆顶棚；外墙装饰主要有暖黄色仿清水墙面砖、灰白色仿清水墙面砖、深绿灰色金属装饰板；门窗工程主要有铝合金门窗、成品夹板防火门、成品夹板木门；防水工程主要有400k/m2聚乙烯丙纶复合防水卷材加1.8厚ＪＳ-101水泥基防水胶地下外防水，3厚改性沥青卷材屋面防水，三元乙丙高分子卷材楼地面防水；保温节能工程主要有40厚挤塑聚苯板屋面保温；25厚挤塑聚苯板外墙保温层；Low-E玻璃5mm+6mm空气层+5mmLow-E玻璃外窗保温。本工程给排水工程主要生活给水系统、生活排水系统、自动喷水灭火系统、消火栓给水系统、工业循环冷却水系统、空调循环冷却水系统，室内生活用自来水、工艺给水采用PP-R给水管，热熔连接；排水（生活污、废水及雨水）、工艺排水采用PVC-U排水管，承插粘接；消防管采用内、外壁热镀锌钢管，采用沟槽式连接件（卡箍）连接（DN≥100mm）、丝扣连接（DN＜100mm）。本工程电气工程主要有变配电系统、动力系统、照明系统、防雷接地系统、等电位联结系统，变配电系统由212厂房引来一路高压电源至环网柜，通过变压器变压后引至各低压配电柜，由低压配电柜采用电缆沿桥架敷设引至各配电箱；动力、照明配电采用220V/380V.TN-S系统。供电采用放射式与树干式并以放射式为主的供电方式，电源由地下室变电站引至，动力干线采用YJV-0.6/1KV型铜芯电力电缆，照明干线采用YJV-0.6/1KV型铜芯电力电缆.，由地下室变电站沿桥架引来供电，出桥架后穿钢管引至；照明以荧光灯照明为主，局...
