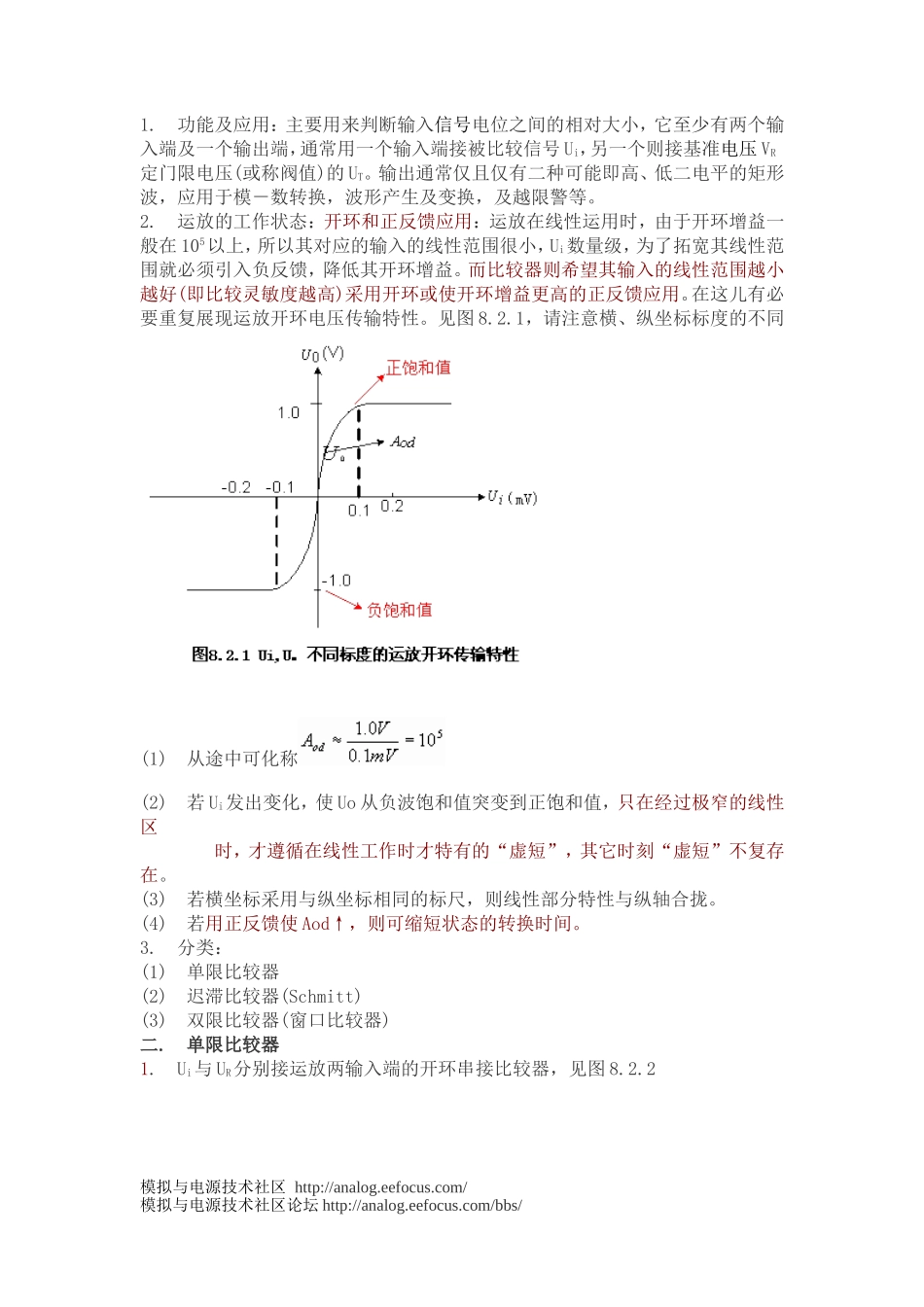

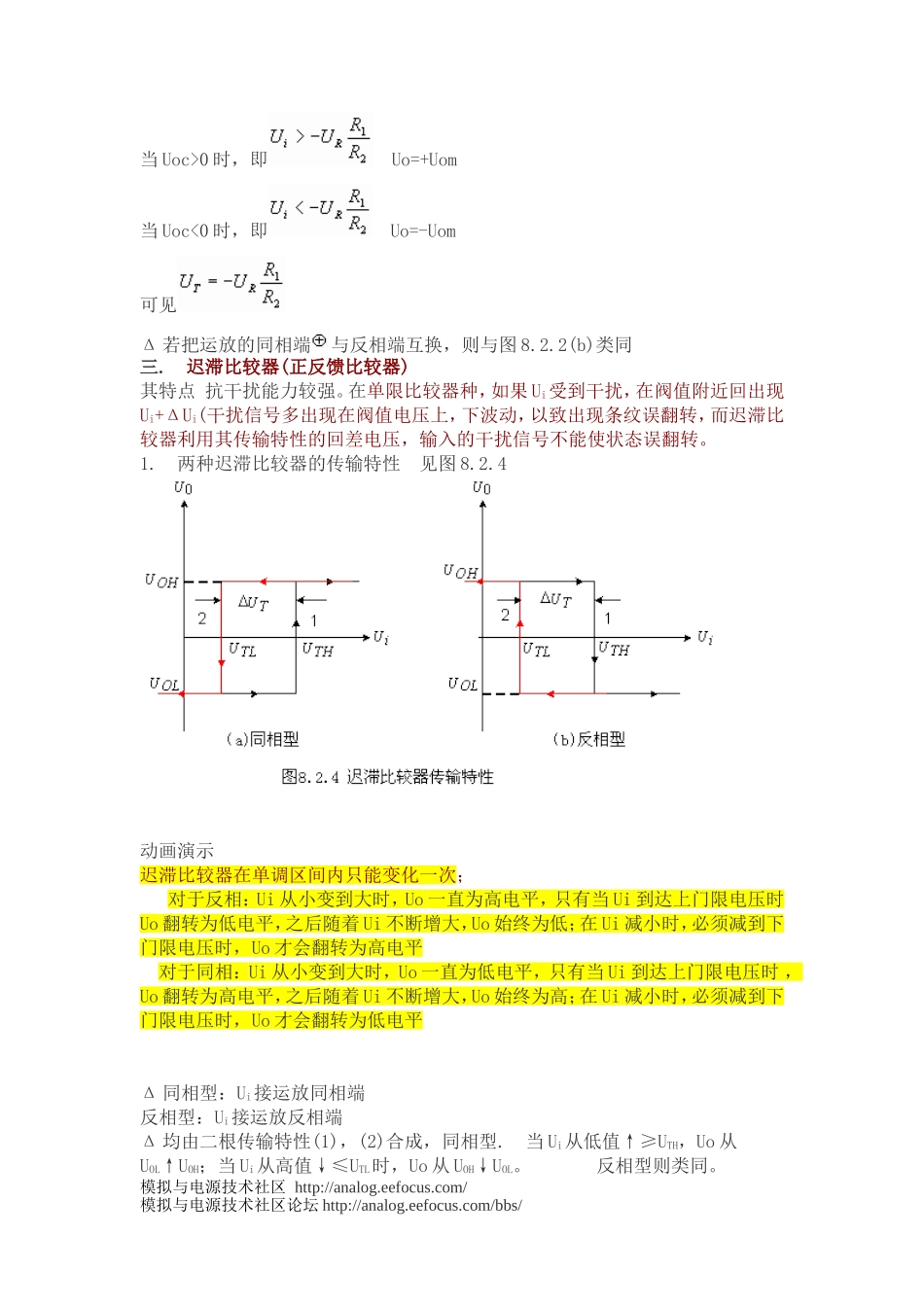

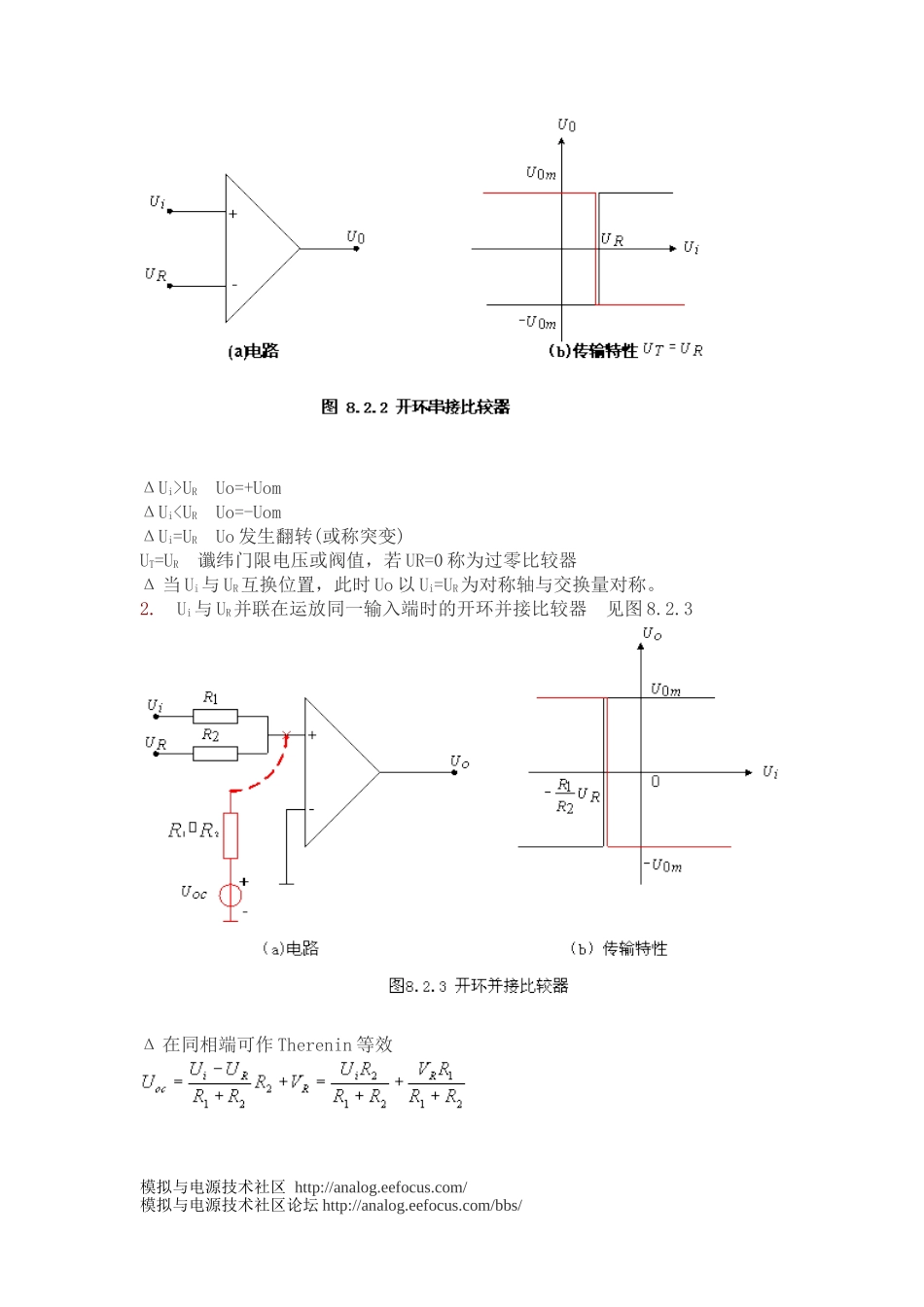

1.功能及应用：主要用来判断输入信号电位之间的相对大小，它至少有两个输入端及一个输出端，通常用一个输入端接被比较信号Ui，另一个则接基准电压VR定门限电压(或称阀值)的UT。输出通常仅且仅有二种可能即高、低二电平的矩形波，应用于模－数转换，波形产生及变换，及越限警等。2.运放的工作状态：开环和正反馈应用：运放在线性运用时，由于开环增益一般在105以上，所以其对应的输入的线性范围很小，Ui数量级，为了拓宽其线性范围就必须引入负反馈，降低其开环增益。而比较器则希望其输入的线性范围越小越好(即比较灵敏度越高)采用开环或使开环增益更高的正反馈应用。在这儿有必要重复展现运放开环电压传输特性。见图8.2.1，请注意横、纵坐标标度的不同(1)从途中可化称(2)若Ui发出变化，使Uo从负波饱和值突变到正饱和值，只在经过极窄的线性区时，才遵循在线性工作时才特有的“虚短”，其它时刻“虚短”不复存在。(3)若横坐标采用与纵坐标相同的标尺，则线性部分特性与纵轴合拢。(4)若用正反馈使Aod↑，则可缩短状态的转换时间。3.分类：(1)单限比较器(2)迟滞比较器(Schmitt)(3)双限比较器(窗口比较器)二.单限比较器1.Ui与UR分别接运放两输入端的开环串接比较器，见图8.2.2模拟与电源技术社区http://analog.eefocus.com/模拟与电源技术社区论坛http://analog.eefocus.com/bbs/ΔUi>URUo=+UomΔUi0时，即Uo=+Uom当Uoc<0时，即Uo=-Uom可见Δ若把运放的同相端与反相端互换，则与图8.2.2(b)类同三.迟滞比较器(正反馈比较器)其特点抗干扰能力较强。在单限比较器种，如果Ui受到干扰，在阀值附近回出现Ui+ΔUi(干扰信号多出现在阀值电压上，下波动，以致出现条纹误翻转，而迟滞比较器利用其传输特性的回差电压，输入的干扰信号不能使状态误翻转。1.两种迟滞比较器的传输特性见图8.2.4动画演示迟滞比较器在单调区间内只能变化一次；对于反相：Ui从小变到大时，Uo一直为高电平，只有当Ui到达上门限电压时Uo翻转为低电平，之后随着Ui不断增大，Uo始终为低；在Ui减小时，必须减到下门限电压时，Uo才会翻转为高电平对于同相：Ui从小变到大时，Uo一直为低电平，只有当Ui到达上门限电压时，Uo翻转为高电平，之后随着Ui不断增大，Uo始终为高；在Ui减小时，必须减到下门限电压时，Uo才会翻转为低电平Δ同相型：Ui接运放同相端反相型：Ui接运放反相端Δ均由二根传输特性(1)，(2)合成，同相型.当Ui从低值↑≥UTH，Uo从UOL↑UOH；当Ui从高值↓≤UTL时，Uo从UOH↓UOL。反相型则类同。模拟与电源技术社区http://analog.eefocus.com/模拟与电源技术社区论坛http://analog.eefocus.com/bbs/ΔUTH，UTL为二个阀值，ΔUT(回差)＝UTH－UTLΔ|UOH|=|UOL|或|UOH|≠|UOL|根据输出是否有箝位电路而定。2.二种基型迟滞比较器(1)反相型迟滞比较器见图8.2.5Ui=U－，Uo被箝位在±UZ，避免运放计入过饱和。假设Ui在足够低时，Ui
