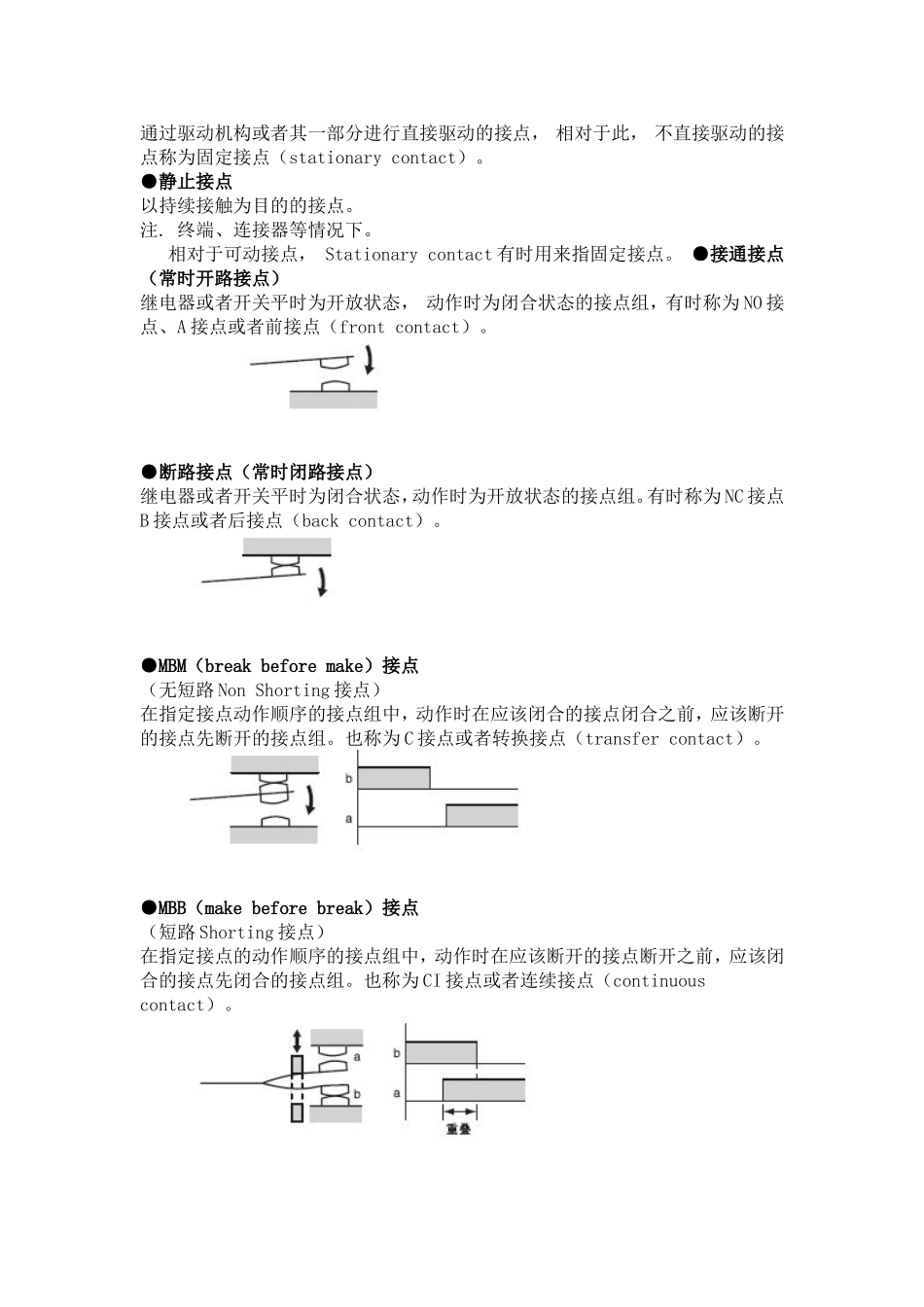

继电器专用术语2■接点部●接点构成接点构成是指接触机构。例如,有b接点(断路接点)、a接点(接通接点)、c接点(转换接点)等。●接点极数接点极数是指接点电路数。●接点记号各个接触机构的表示如下所示。注.「继电器术语解说」、「继电器共通注意事项」中,除特别情况外均以JIS的接点记号来表示。●静止形继电器没有机械性动作,根据电子性、电磁性、光学性或者其他要素可得到响应的继电器。注.固态继电器(solidstaterelay(SSR))也是该分类中的。●挠曲(flexure)形接点弹簧驱动形式的一种,由双头螺栓、插件等的压紧力获得接点接触力。●吊装(lifeoff)形接点弹簧驱动形式的一种,接触接点后,插件或者双头螺栓脱离接点弹簧,接点接触力由可动弹簧的预备弯曲等获得。注.有时也使用线圈弹簧的压缩。●交差形接点像相互交差杆一样的接点。●双接点相对接点弹簧中的至少一方作为双接点,在各自弹簧的前端安装接点,提高接触可靠度。●可动接点通过驱动机构或者其一部分进行直接驱动的接点,相对于此,不直接驱动的接点称为固定接点(stationarycontact)。●静止接点以持续接触为目的的接点。注.终端、连接器等情况下。相对于可动接点,Stationarycontact有时用来指固定接点。●接通接点(常时开路接点)继电器或者开关平时为开放状态,动作时为闭合状态的接点组,有时称为NO接点、A接点或者前接点(frontcontact)。●断路接点(常时闭路接点)继电器或者开关平时为闭合状态,动作时为开放状态的接点组。有时称为NC接点B接点或者后接点(backcontact)。●MBM(breakbeforemake)接点(无短路NonShorting接点)在指定接点动作顺序的接点组中,动作时在应该闭合的接点闭合之前,应该断开的接点先断开的接点组。也称为C接点或者转换接点(transfercontact)。●MBB(makebeforebreak)接点(短路Shorting接点)在指定接点的动作顺序的接点组中,动作时在应该断开的接点断开之前,应该闭合的接点先闭合的接点组。也称为CI接点或者连续接点(continuouscontact)。●接点弹簧为在自己的接触部上施加接触力的弹簧。●断开力为使接点断开而在接点上作用的力。●断开速度闭合接点断开时的运动速度。●接点间隙在相对一组接点打开状态下,接点的间隔。注.形成接点的二个导体间的最短距离。●间隔(空间距离)应相互绝缘部分之间,沿二个裸充电部间设置的充电部的最短距离。●表面距离应相互绝缘部分之间,沿二个裸充电部间设置的绝缘物表面的最短距离。●双投带二个接触位置,在各自接触位置上闭合各自电路的接点组。相对于此,仅在一个接触位置上闭合电路的接点组称为单投(singlethrow)。●摩擦闭合作用相对的2个接点接触后,发生滑动动作。该动作可有效减少接点表面生成的保护膜、尘埃的影响。●额定负载规定开关部(接点)性能的基准值,以接点电压和接点电流的组合形式出现。●额定通电电流不开关接点,在不超出温升限度的条件下,接点可以连续通电的电流值(根据JISC4530)。●开关容量的最大值可开关的负载容量的最大值。请设计电路,使其使用时不超出该值。AC时用VA表示,DC时用W表示。●故障率在个别规定的试验种类以及负载中,连续开关继电器时,单位时间(动作次数)内发生故障的比例。该值随开关频率、环境、所期待的可靠性而发生变化。实际使用时,请务必在实际使用条件下进行确认。本样本目录中,将该故障率作为P水准(参考值)记载。以下显示了可靠水准60%(λ60)时的故障水准水平。(JISC5003)●接触电阻接触电阻指构成可动片、端子、接点等电路的导体固有电阻和各接点之间接触的界面电阻以及集中电阻的合成值。本样本目录中记载的接触电阻值是初始规格值,该数值的大小并不表示实际使用时的情况。接触电阻的测量条件如下图所示,用电压降下法(四端子法)按下表规定的测量电流通电。接触电阻=V/I(Ω)(直流下测量用电源的正反极性进行测量,并取其平均值)试验电流(JISC5442)[tr=#f0f0f0]额定接点电流或者开关电流(A)试验电流(mA)0.01不到10.01以上0.1不到100.1以上1不到1001以上1,000●接点电压的最大值可开关接点电压的最大值。使用时请绝对不要超出该...
