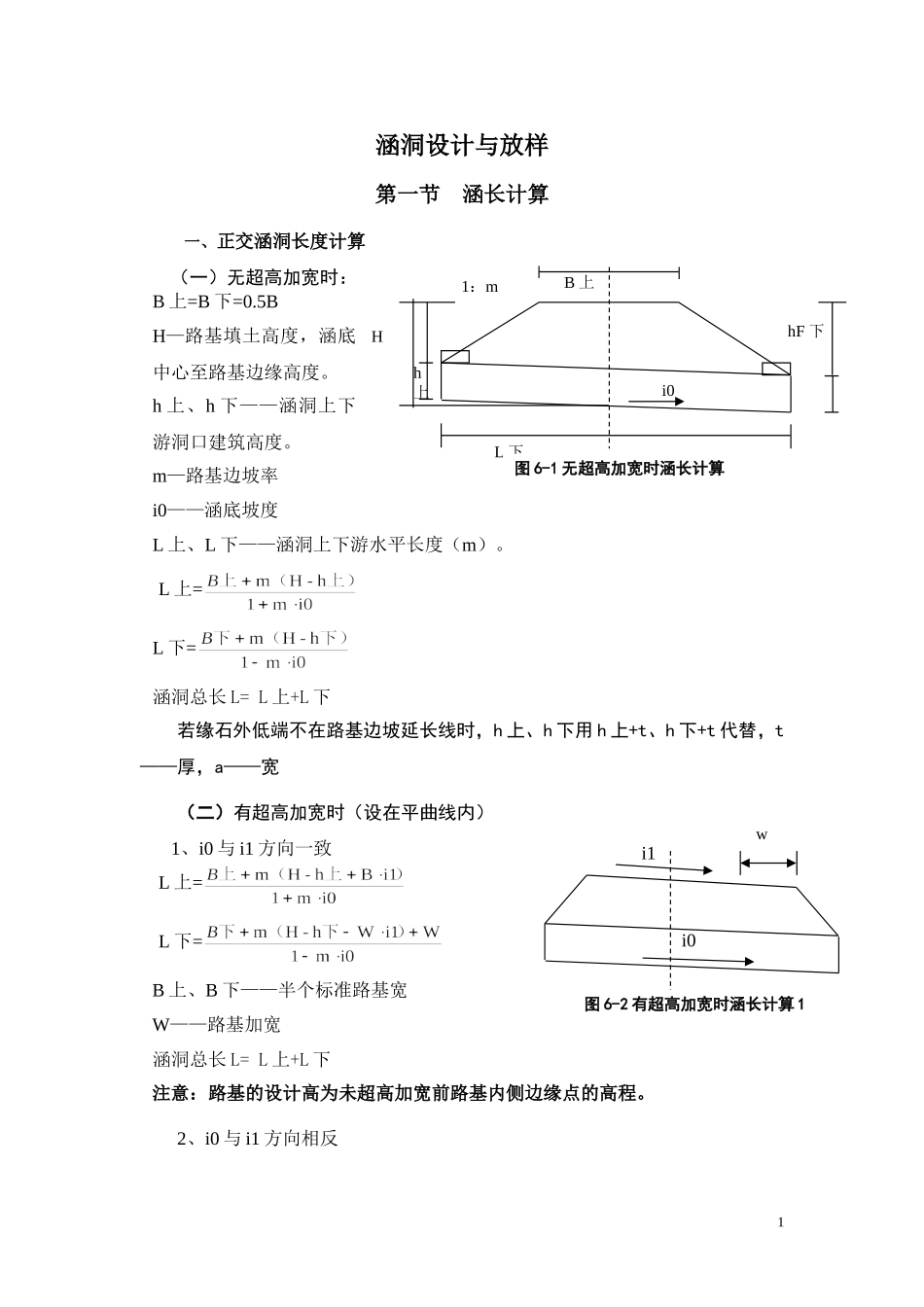

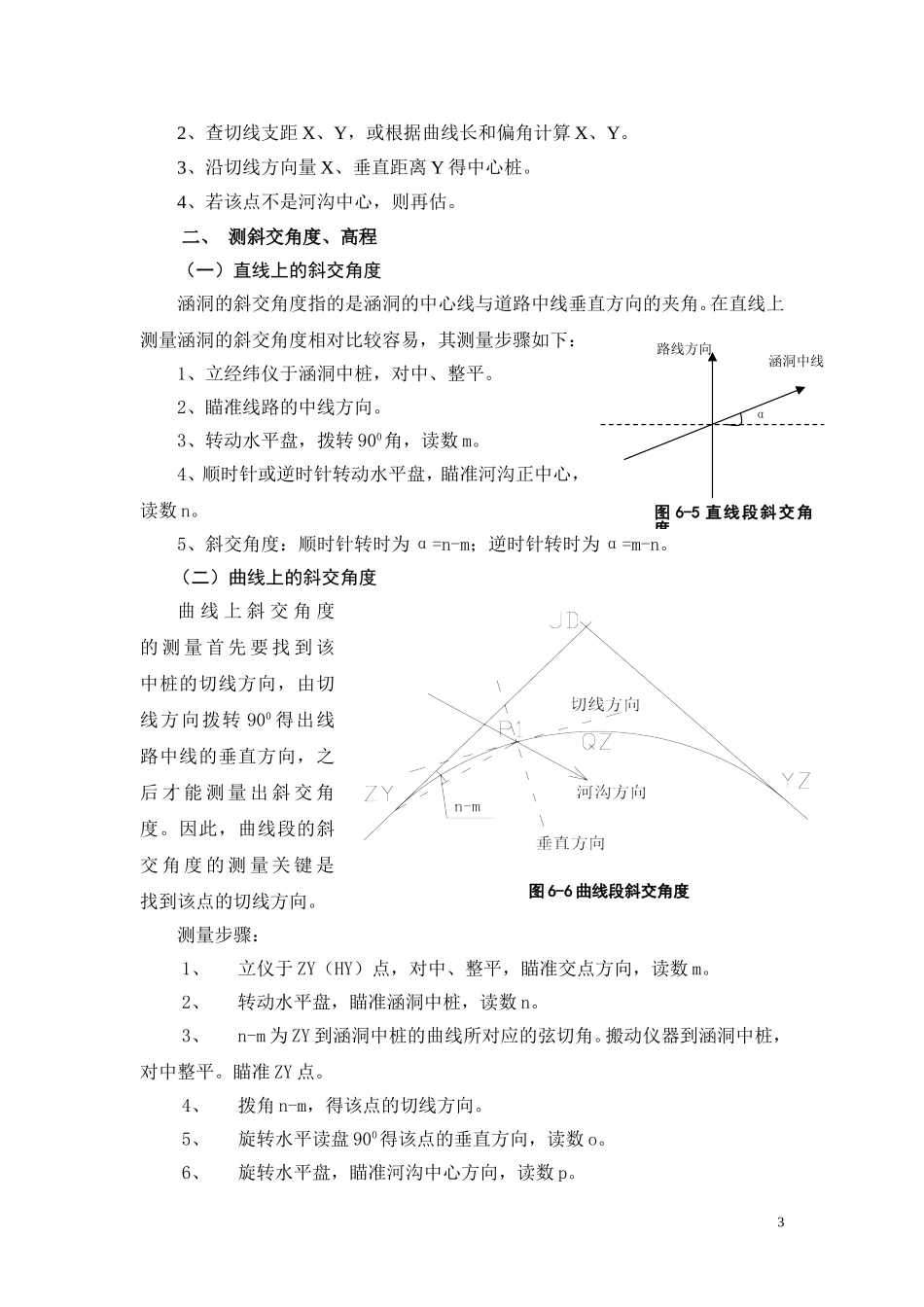

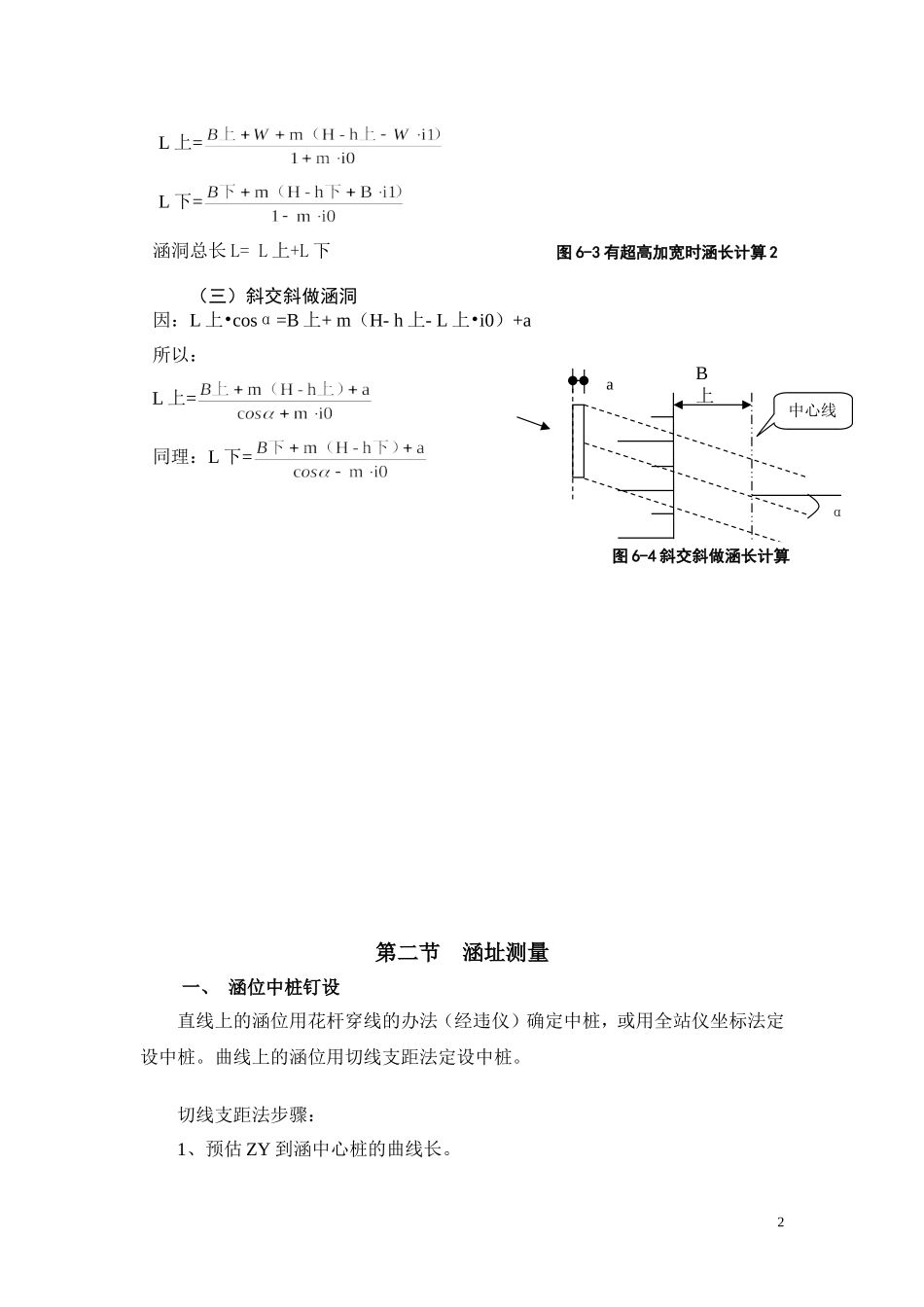

涵洞设计与放样第一节涵长计算一、正交涵洞长度计算(一)无超高加宽时:B上=B下=0.5BH—路基填土高度,涵底中心至路基边缘高度。h上、h下——涵洞上下游洞口建筑高度。m—路基边坡率i0——涵底坡度L上、L下——涵洞上下游水平长度(m)。L上=L下=涵洞总长L=L上+L下若缘石外低端不在路基边坡延长线时,h上、h下用h上+t、h下+t代替,t——厚,a——宽(二)有超高加宽时(设在平曲线内)1、i0与i1方向一致L上=L下=B上、B下——半个标准路基宽W——路基加宽涵洞总长L=L上+L下注意:路基的设计高为未超高加宽前路基内侧边缘点的高程。2、i0与i1方向相反11:mh上Hi0B上hF下L下wi0i1图6-1无超高加宽时涵长计算图6-2有超高加宽时涵长计算1L上=L下=涵洞总长L=L上+L下(三)斜交斜做涵洞因:L上•cosα=B上+m(H-h上-L上•i0)+a所以:L上=同理:L下=第二节涵址测量一、涵位中桩钉设直线上的涵位用花杆穿线的办法(经违仪)确定中桩,或用全站仪坐标法定设中桩。曲线上的涵位用切线支距法定设中桩。切线支距法步骤:1、预估ZY到涵中心桩的曲线长。2aB上α中心线图6-3有超高加宽时涵长计算2图6-4斜交斜做涵长计算2、查切线支距X、Y,或根据曲线长和偏角计算X、Y。3、沿切线方向量X、垂直距离Y得中心桩。4、若该点不是河沟中心,则再估。二、测斜交角度、高程(一)直线上的斜交角度涵洞的斜交角度指的是涵洞的中心线与道路中线垂直方向的夹角。在直线上测量涵洞的斜交角度相对比较容易,其测量步骤如下:1、立经纬仪于涵洞中桩,对中、整平。2、瞄准线路的中线方向。3、转动水平盘,拨转900角,读数m。4、顺时针或逆时针转动水平盘,瞄准河沟正中心,读数n。5、斜交角度:顺时针转时为α=n-m;逆时针转时为α=m-n。(二)曲线上的斜交角度曲线上斜交角度的测量首先要找到该中桩的切线方向,由切线方向拨转900得出线路中线的垂直方向,之后才能测量出斜交角度。因此,曲线段的斜交角度的测量关键是找到该点的切线方向。测量步骤:1、立仪于ZY(HY)点,对中、整平,瞄准交点方向,读数m。2、转动水平盘,瞄准涵洞中桩,读数n。3、n-m为ZY到涵洞中桩的曲线所对应的弦切角。搬动仪器到涵洞中桩,对中整平。瞄准ZY点。4、拨角n-m,得该点的切线方向。5、旋转水平读盘900得该点的垂直方向,读数o。6、旋转水平盘,瞄准河沟中心方向,读数p。3α路线方向涵洞中线图6-5直线段斜交角度图6-6曲线段斜交角度7、p-o为斜交角度。三、断面测量涵洞作一纵剖面图,上下游各测15—20M。四、涵位平面图一般不测地形图,但地形复杂时测,范围为河槽宽的4倍。比例1:200—1:500,等高线1m一根,平坦地0.5m一根。第三节涵洞放样根据涵洞设计图,在实地上把涵洞的中心线先确定下来。根据涵洞设计尺寸,把涵洞的基础、涵身、洞口基础、洞口墙身在实地上放样出来,用桩做标记,并用白灰划线。一、涵洞中心线的确定仪器立在涵洞中桩,根据设计的斜交角度,旋转水平度盘至涵洞中心线方向在该方向上定出涵洞的L上和L下长度,定桩。在远离涵长的该方向上确定四个4CDAB路线方向图6-7涵洞中心线确定方向桩(A、B、C、D),上下游各两个,注意在订桩时应该使桩相对固定。二、涵身基础的放样涵身基础的放样是依据涵洞中线与涵洞设计图里的基础尺寸,利用经纬仪和钢尺在实地上确定基础的轮廓线。如图6-8,基础放样的步骤如下:1、立仪于O点,瞄准线路方向,拨转涵洞角度,量取距离,订出涵洞上游长度A点,同理定出B点。2、立仪于A点,瞄准O点,旋转900方向,量取,订出台基内侧边缘点1。3、从1点在该方向上量取a,订出2点。同理订出3、4点。4、在1、2、3、4点订桩并用白灰把四点连线,涵身的基础线则放样完毕。5、同理可以放出另一侧的涵身基础线。三、台身的放样据图6-8,在基础样放完后,在基础线内量取台身的尺寸并划线。四、洞口放样举例洞口为八字翼墙的放样方法,如图6-9。步骤:1、立经纬仪于A点,对中、整平。2、瞄准涵台台身内侧方向,倒镜1800,拨转300为翼墙方向,在该5涵洞方向图6-8涵洞洞身基础放样图6-9涵洞洞口放样方向上量取设计图尺寸,得墙身顶端内侧边缘点。3、继续旋转水平度盘600,从A点量取距离2,再量...
