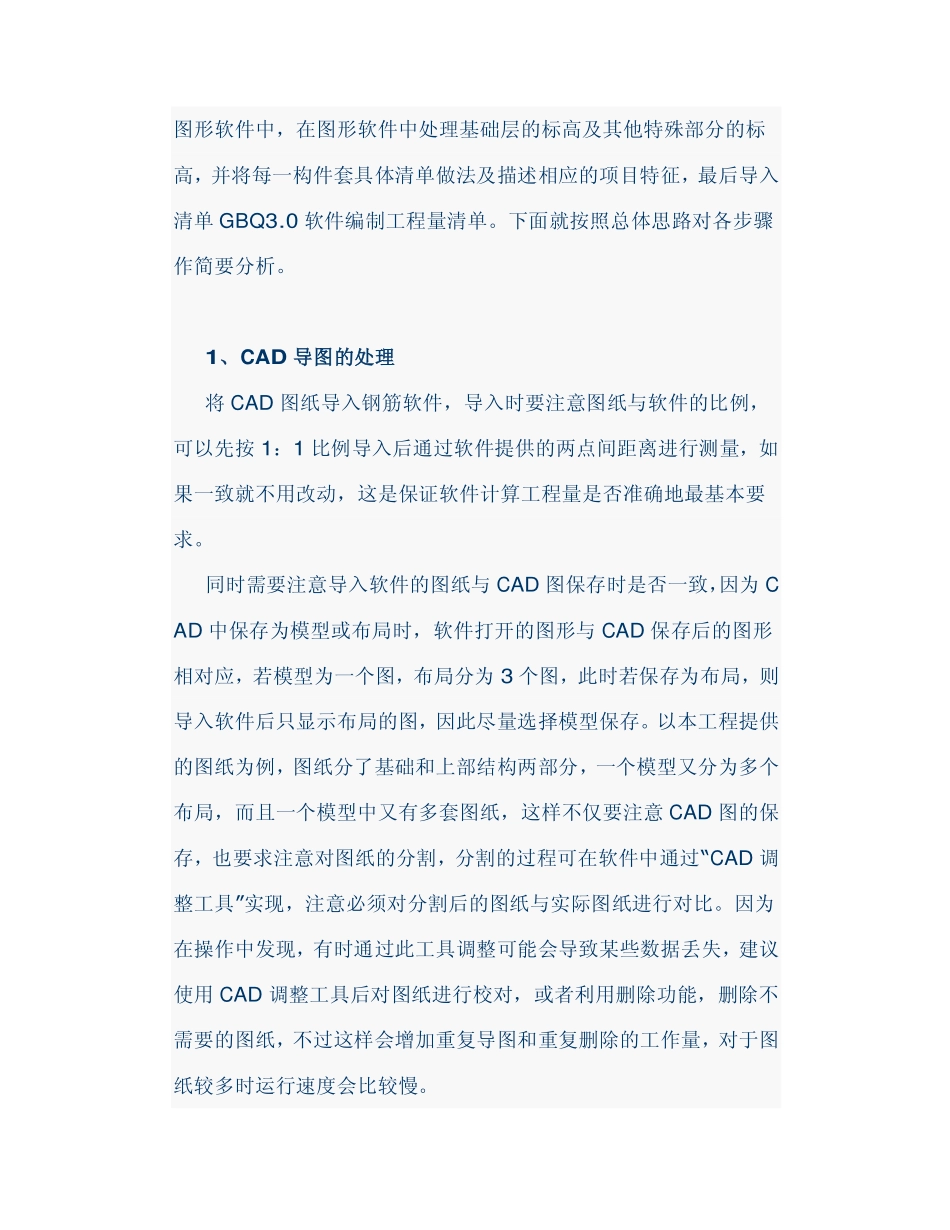

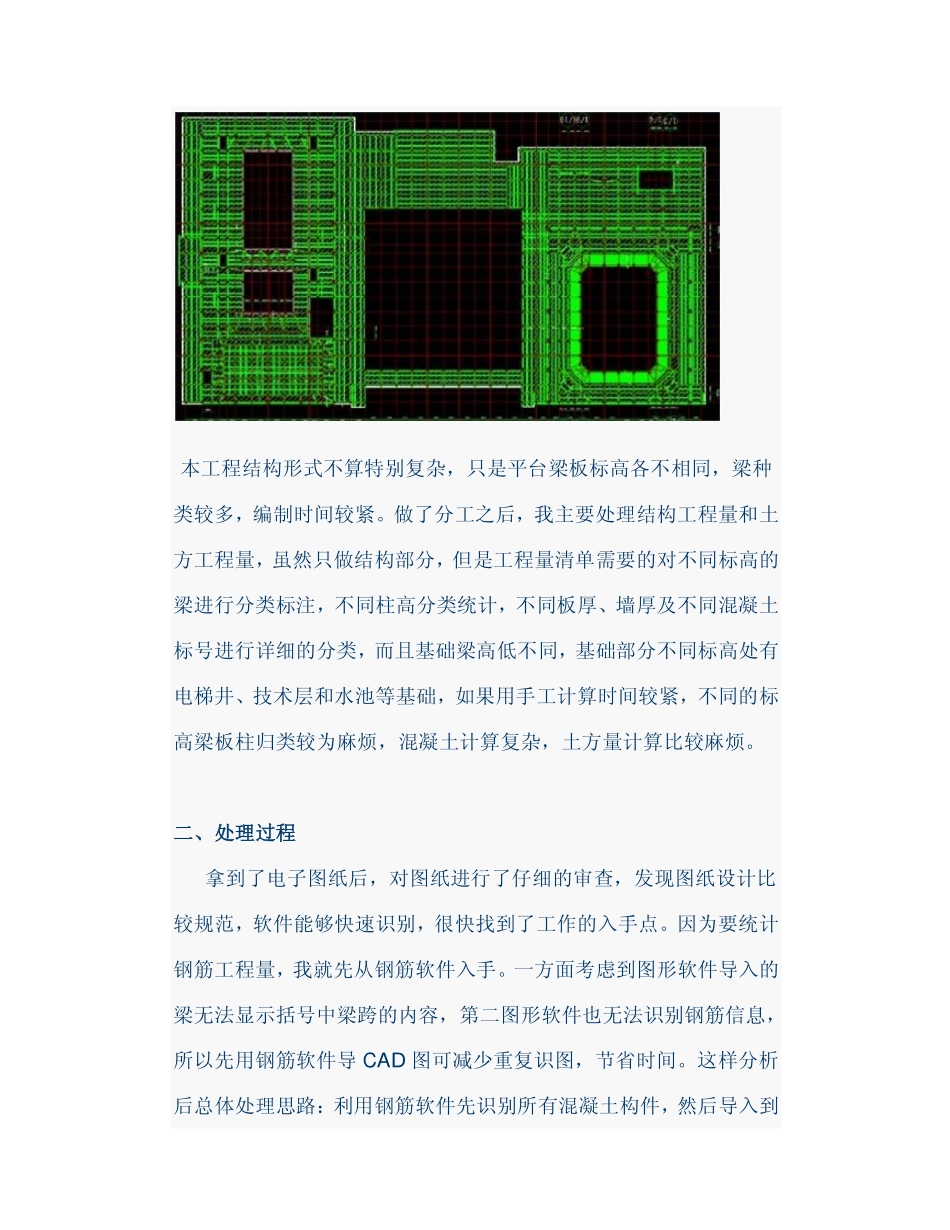

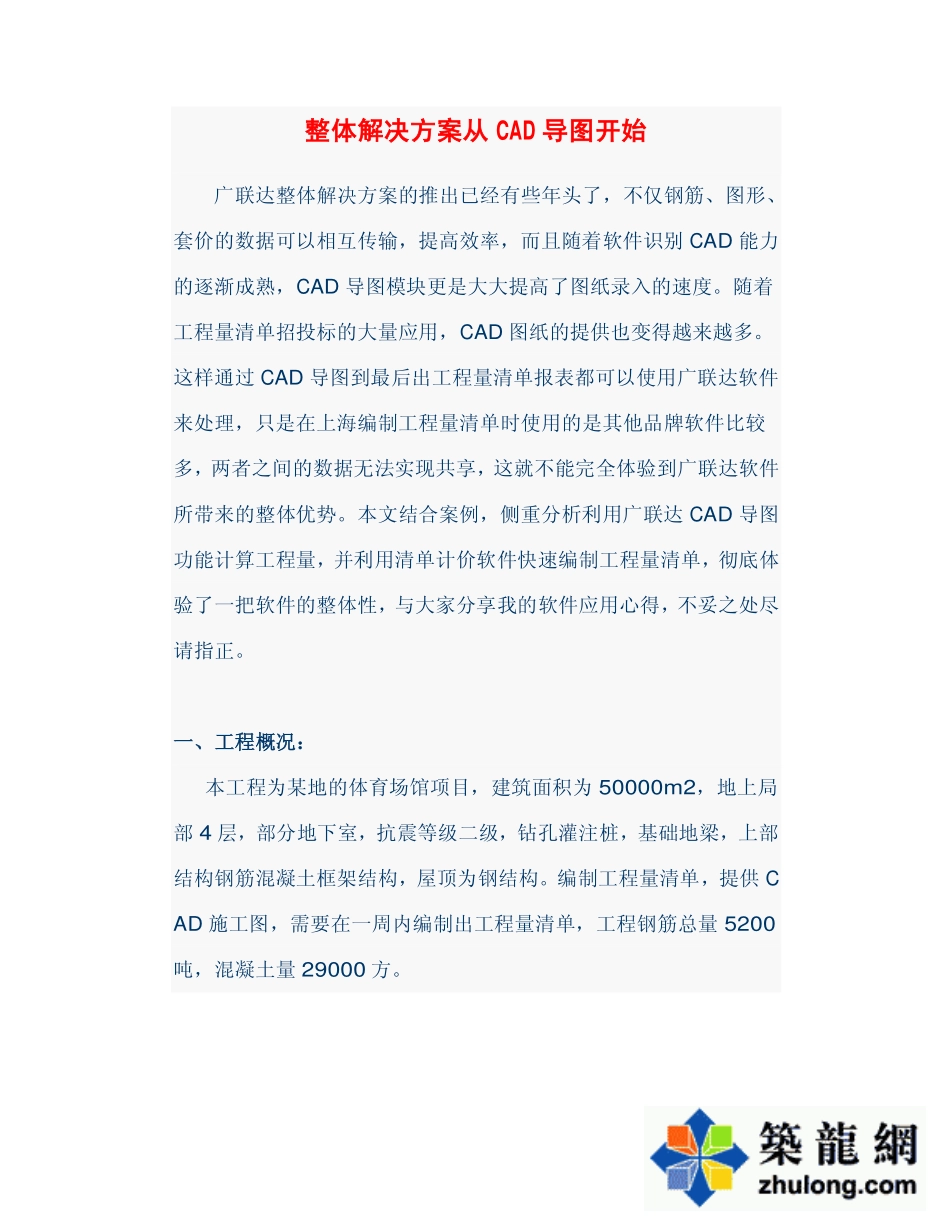

整体解决方案从CAD导图开始广联达整体解决方案的推出已经有些年头了，不仅钢筋、图形、套价的数据可以相互传输，提高效率，而且随着软件识别CAD能力的逐渐成熟，CAD导图模块更是大大提高了图纸录入的速度。随着工程量清单招投标的大量应用，CAD图纸的提供也变得越来越多。这样通过CAD导图到最后出工程量清单报表都可以使用广联达软件来处理，只是在上海编制工程量清单时使用的是其他品牌软件比较多，两者之间的数据无法实现共享，这就不能完全体验到广联达软件所带来的整体优势。本文结合案例，侧重分析利用广联达CAD导图功能计算工程量，并利用清单计价软件快速编制工程量清单，彻底体验了一把软件的整体性，与大家分享我的软件应用心得，不妥之处尽请指正。一、工程概况：本工程为某地的体育场馆项目，建筑面积为50000m2，地上局部4层，部分地下室，抗震等级二级，钻孔灌注桩，基础地梁，上部结构钢筋混凝土框架结构，屋顶为钢结构。编制工程量清单，提供CAD施工图，需要在一周内编制出工程量清单，工程钢筋总量5200吨，混凝土量29000方。本工程结构形式不算特别复杂，只是平台梁板标高各不相同，梁种类较多，编制时间较紧。做了分工之后，我主要处理结构工程量和土方工程量，虽然只做结构部分，但是工程量清单需要的对不同标高的梁进行分类标注，不同柱高分类统计，不同板厚、墙厚及不同混凝土标号进行详细的分类，而且基础梁高低不同，基础部分不同标高处有电梯井、技术层和水池等基础，如果用手工计算时间较紧，不同的标高梁板柱归类较为麻烦，混凝土计算复杂，土方量计算比较麻烦。二、处理过程拿到了电子图纸后，对图纸进行了仔细的审查，发现图纸设计比较规范，软件能够快速识别，很快找到了工作的入手点。因为要统计钢筋工程量，我就先从钢筋软件入手。一方面考虑到图形软件导入的梁无法显示括号中梁跨的内容，第二图形软件也无法识别钢筋信息，所以先用钢筋软件导CAD图可减少重复识图，节省时间。这样分析后总体处理思路：利用钢筋软件先识别所有混凝土构件，然后导入到图形软件中，在图形软件中处理基础层的标高及其他特殊部分的标高，并将每一构件套具体清单做法及描述相应的项目特征，最后导入清单GBQ3.0软件编制工程量清单。下面就按照总体思路对各步骤作简要分析。1、CAD导图的处理将CAD图纸导入钢筋软件，导入时要注意图纸与软件的比例，可以先按1：1比例导入后通过软件提供的两点间距离进行测量，如果一致就不用改动，这是保证软件计算工程量是否准确地最基本要求。同时需要注意导入软件的图纸与CAD图保存时是否一致，因为CAD中保存为模型或布局时，软件打开的图形与CAD保存后的图形相对应，若模型为一个图，布局分为3个图，此时若保存为布局，则导入软件后只显示布局的图，因此尽量选择模型保存。以本工程提供的图纸为例，图纸分了基础和上部结构两部分，一个模型又分为多个布局，而且一个模型中又有多套图纸，这样不仅要注意CAD图的保存，也要求注意对图纸的分割，分割的过程可在软件中通过“CAD调整工具”实现，注意必须对分割后的图纸与实际图纸进行对比。因为在操作中发现，有时通过此工具调整可能会导致某些数据丢失，建议使用CAD调整工具后对图纸进行校对，或者利用删除功能，删除不需要的图纸，不过这样会增加重复导图和重复删除的工作量，对于图纸较多时运行速度会比较慢。依照图纸要求具体设置钢筋中的计算设置、楼层细分等，因各期案例中叙述较多，在此不再赘述。按照正确比例把图纸导入软件后，首先把图纸中的轴线导入到软件中，但是这里导入的轴线全部是辅轴。轴线导入后，我就开始从地梁入手，为什么这里不先导柱呢，因为如果柱子定位后，地梁在识别过程中会按照柱子为支座，而实际上是地梁互为支座。在识别基础梁时需要特别注意，就目前钢筋软件的应用来看，CAD中梁被识别到钢筋软件中，软件会自动把梁归类到梁类别中，而不是基础梁类别。钢筋软件不同于图形软件可以把类别相互转化，因为基础梁和楼层梁配筋方式不同。所以我处理基础梁分两步：★第一步、在非基础层外任选一层，只要两步操作就可把梁识别过来，即：提取梁边线—>点选识别梁。尽量...
