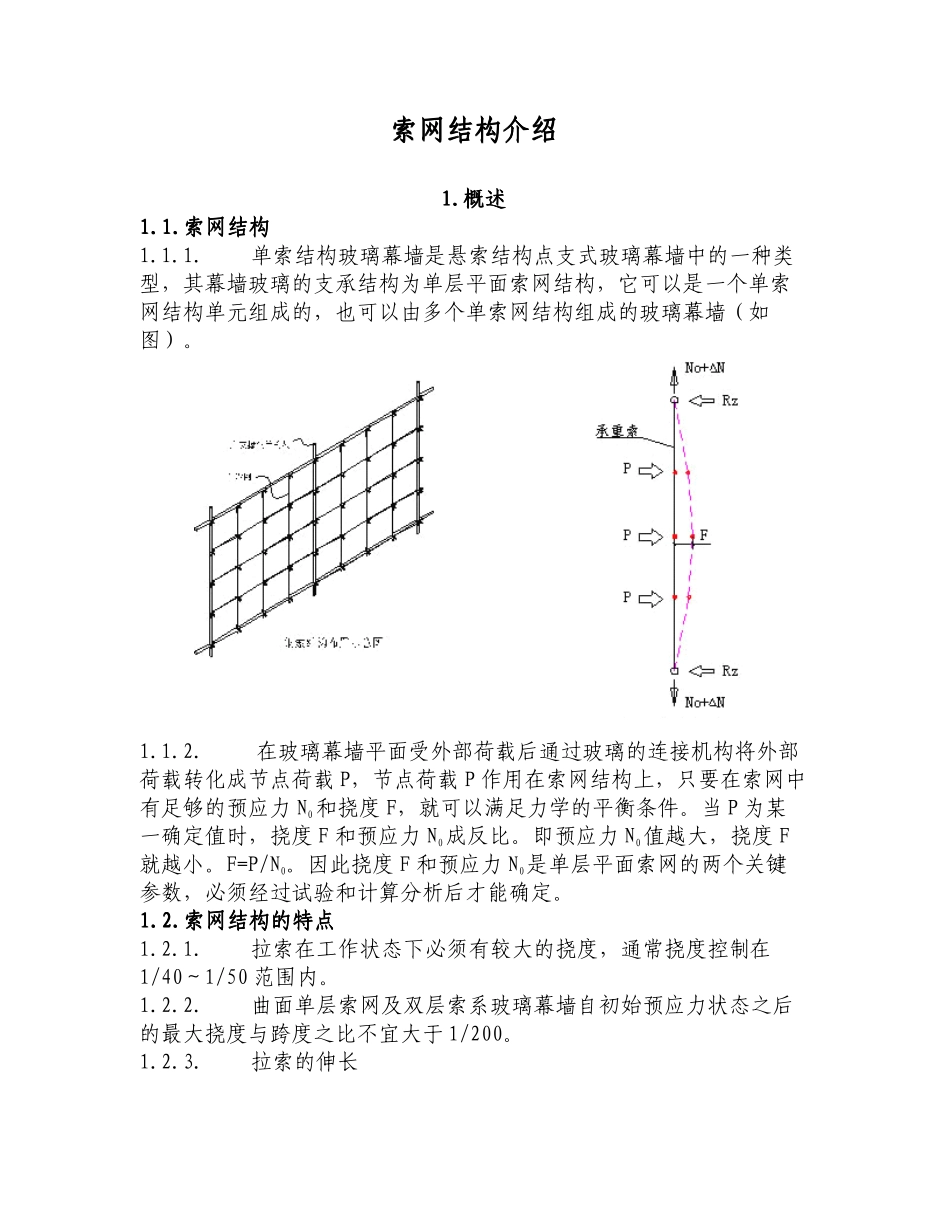

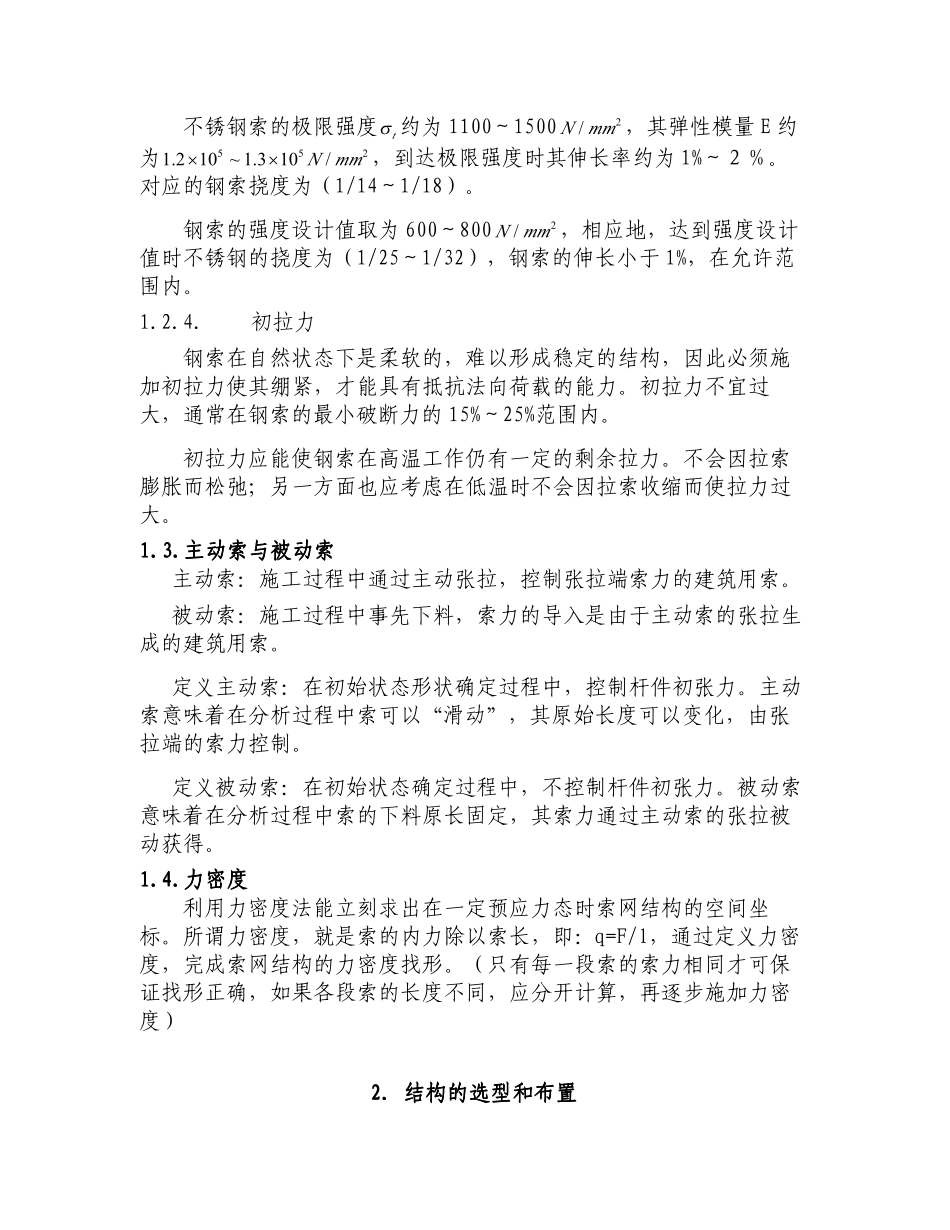

索网结构介绍索网结构介绍索网结构介绍索网结构介绍1.1.1.1.概述概述概述概述1.1.1.1.1.1.1.1.索网结构索网结构索网结构索网结构1.1.1.单索结构玻璃幕墙是悬索结构点支式玻璃幕墙中的一种类型，其幕墙玻璃的支承结构为单层平面索网结构，它可以是一个单索网结构单元组成的，也可以由多个单索网结构组成的玻璃幕墙（如图）。1.1.2.在玻璃幕墙平面受外部荷载后通过玻璃的连接机构将外部荷载转化成节点荷载P，节点荷载P作用在索网结构上，只要在索网中有足够的预应力N0和挠度F，就可以满足力学的平衡条件。当P为某一确定值时，挠度F和预应力N0成反比。即预应力N0值越大，挠度F就越小。F=P/N0。因此挠度F和预应力N0是单层平面索网的两个关键参数，必须经过试验和计算分析后才能确定。1.2.1.2.1.2.1.2.索网结构的特点索网结构的特点索网结构的特点索网结构的特点1.2.1.拉索在工作状态下必须有较大的挠度，通常挠度控制在1/40～1/50范围内。1.2.2.曲面单层索网及双层索系玻璃幕墙自初始预应力状态之后的最大挠度与跨度之比不宜大于1/200。1.2.3.拉索的伸长不锈钢索的极限强度tσ约为1100～15002/Nmm，其弹性模量E约为5521.210~1.310/Nmm××，到达极限强度时其伸长率约为1%～２％。对应的钢索挠度为（1/14～1/18）。钢索的强度设计值取为600～8002/Nmm，相应地，达到强度设计值时不锈钢的挠度为（1/25～1/32），钢索的伸长小于1%，在允许范围内。1.2.4.初拉力钢索在自然状态下是柔软的，难以形成稳定的结构，因此必须施加初拉力使其绷紧，才能具有抵抗法向荷载的能力。初拉力不宜过大，通常在钢索的最小破断力的15%～25%范围内。初拉力应能使钢索在高温工作仍有一定的剩余拉力。不会因拉索膨胀而松弛；另一方面也应考虑在低温时不会因拉索收缩而使拉力过大。1.3.1.3.1.3.1.3.主动索与被动索主动索与被动索主动索与被动索主动索与被动索主动索：施工过程中通过主动张拉，控制张拉端索力的建筑用索。被动索：施工过程中事先下料，索力的导入是由于主动索的张拉生成的建筑用索。定义主动索：在初始状态形状确定过程中，控制杆件初张力。主动索意味着在分析过程中索可以“滑动”，其原始长度可以变化，由张拉端的索力控制。定义被动索：在初始状态确定过程中，不控制杆件初张力。被动索意味着在分析过程中索的下料原长固定，其索力通过主动索的张拉被动获得。1.4.1.4.1.4.1.4.力密度力密度力密度力密度利用力密度法能立刻求出在一定预应力态时索网结构的空间坐标。所谓力密度，就是索的内力除以索长，即：q=F/l，通过定义力密度，完成索网结构的力密度找形。（只有每一段索的索力相同才可保证找形正确，如果各段索的长度不同，应分开计算，再逐步施加力密度）2.2.2.2.结构的选型和布置结构的选型和布置结构的选型和布置结构的选型和布置2.1.2.1.2.1.2.1.索网的形状索网的形状索网的形状索网的形状单层索网自然状态只能是平面或双曲抛物面。如下图所示：（a）单向索(b)平面单层索网（c）曲面单层索网（d）鞍形曲面单层索网2.2.2.2.2.2.2.2.索网的布置索网的布置索网的布置索网的布置1、幕墙和透光屋面采用双向布索的单层索网。幕墙竖向高度不大于15m时，可以采用竖向单索。多跨索网可以连续布索以减少固定连接件数目。2、拉索的间距不宜大于2m。双向布索时，索网网格宜接近正方形。网格面积不宜大于3.52m。3、幕墙玻璃面板的自重只由竖向索承受；在透光屋面上，玻璃自重由双向拉索承受。当索网两个方向尺度接近时，法向荷载（风荷载，地震作用，透光屋面上的重力荷载）由双向拉索共同承受；当索网长短边尺度之比大于1.5时，法向荷载也可以考虑只由短向索承受，长向索只作为稳定索。2.3.2.3.2.3.2.3.钢索端部的固定钢索端部的固定钢索端部的固定钢索端部的固定1、钢索端部应采用冷挤压锚具连接螺丝端杆，然后再固定在周边结构上。螺丝端杆应有张拉和调节钢索拉力的功能。2、固定钢拉索的主体结构或周边构件应能承受钢索的最大拉力，并且不产生过大的位移或变形。3、在两座建筑独立的建筑或在相邻塔楼之间布置索网时，连接两座建筑的钢索端部应有能适应两座建筑相对位移的连接装置。3.3.3.3.材料...
