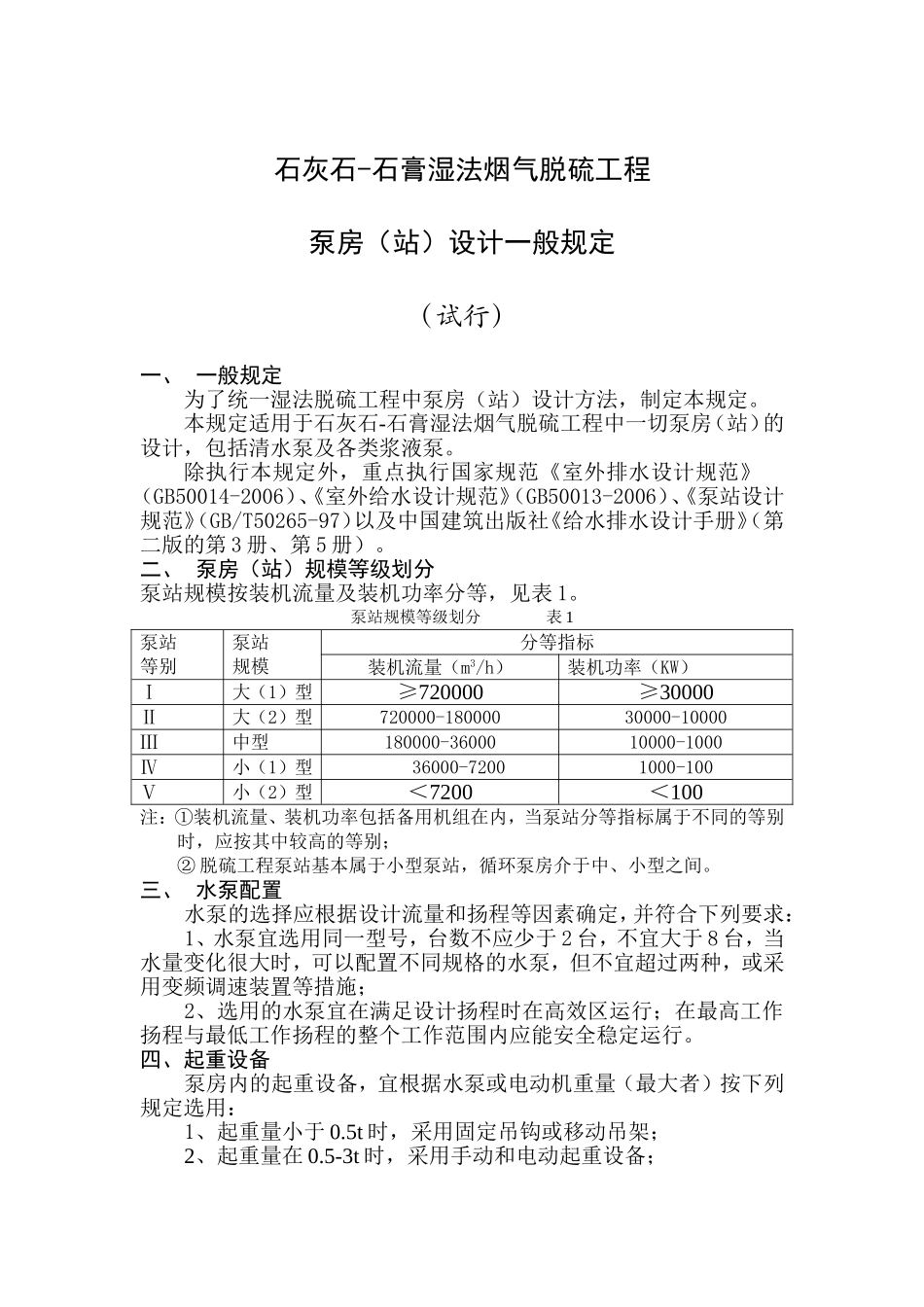

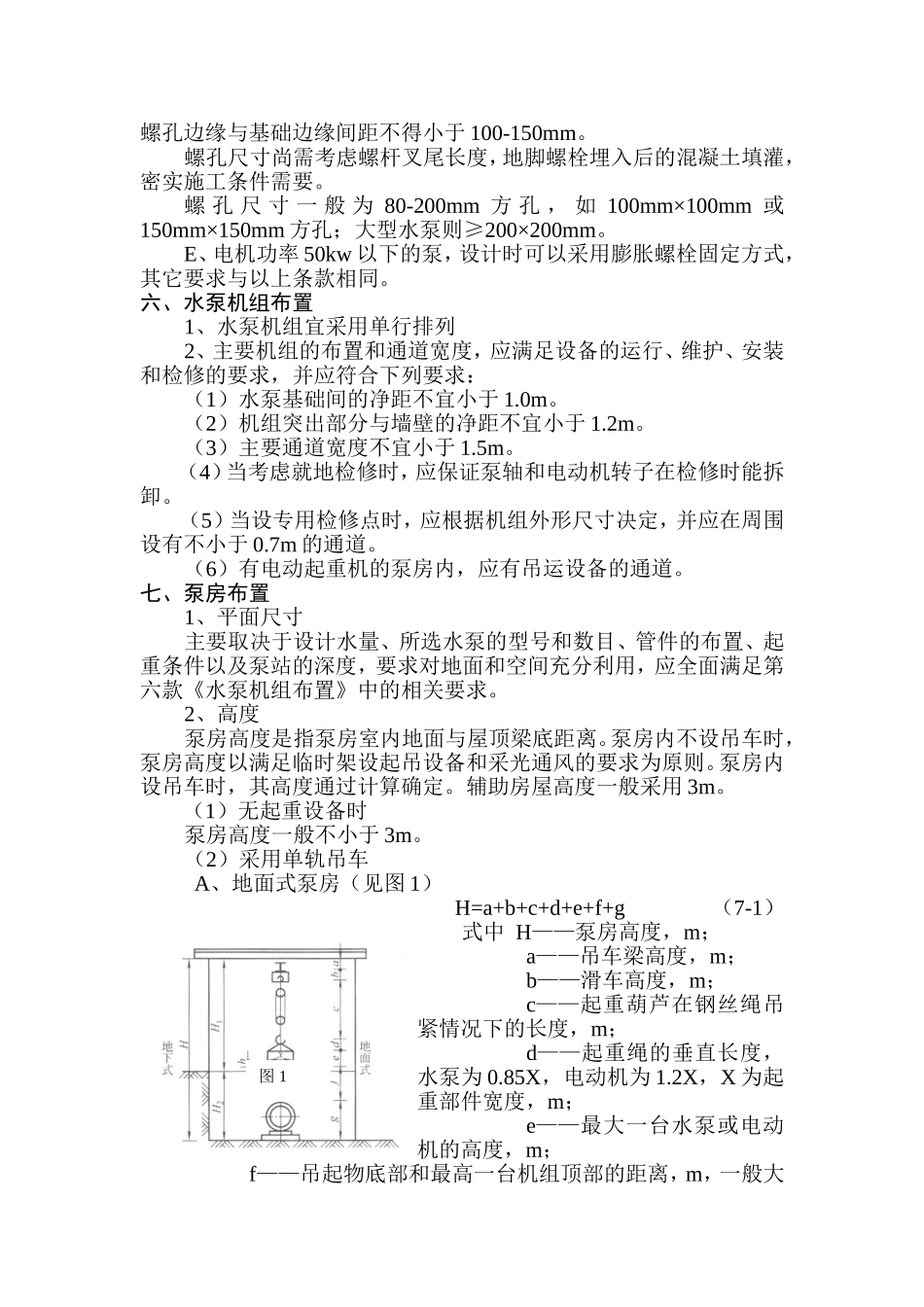

石灰石-石膏湿法烟气脱硫工程泵房（站）设计一般规定（试行）一、一般规定为了统一湿法脱硫工程中泵房（站）设计方法，制定本规定。本规定适用于石灰石-石膏湿法烟气脱硫工程中一切泵房（站）的设计，包括清水泵及各类浆液泵。除执行本规定外，重点执行国家规范《室外排水设计规范》（GB50014-2006）、《室外给水设计规范》（GB50013-2006）、《泵站设计规范》（GB/T50265-97）以及中国建筑出版社《给水排水设计手册》（第二版的第3册、第5册）。二、泵房（站）规模等级划分泵站规模按装机流量及装机功率分等，见表1。泵站规模等级划分表1泵站等别泵站规模分等指标装机流量（m3/h）装机功率（KW）Ⅰ大（1）型≥720000≥30000Ⅱ大（2）型720000-18000030000-10000Ⅲ中型180000-3600010000-1000Ⅳ小（1）型36000-72001000-100Ⅴ小（2）型＜7200＜100注：①装机流量、装机功率包括备用机组在内，当泵站分等指标属于不同的等别时，应按其中较高的等别；②脱硫工程泵站基本属于小型泵站，循环泵房介于中、小型之间。三、水泵配置水泵的选择应根据设计流量和扬程等因素确定，并符合下列要求：1、水泵宜选用同一型号，台数不应少于2台，不宜大于8台，当水量变化很大时，可以配置不同规格的水泵，但不宜超过两种，或采用变频调速装置等措施；2、选用的水泵宜在满足设计扬程时在高效区运行；在最高工作扬程与最低工作扬程的整个工作范围内应能安全稳定运行。四、起重设备泵房内的起重设备，宜根据水泵或电动机重量（最大者）按下列规定选用：1、起重量小于0.5t时，采用固定吊钩或移动吊架；2、起重量在0.5-3t时，采用手动和电动起重设备；3、起重量大于3t时，采用电动起重设备；五、水泵基础设计（一）、一般要求1、水泵基础设计必须安全稳固，标高、尺寸准确，以保证水泵运行稳定，安装检修方便。2、按GB/T50265-97《泵站设计规范》规定：单机功率在160kw以下的立式轴流泵机组和单机功率在500kw以下的卧式离心泵机组，其机泵基础可不进行动力计算。反之，则必须进行计算，尤其是与泵房建筑结构连成整体的机泵基础。（二）、卧式离心泵基础设计要点1、基础形式：按与泵房结构的联结与否可分为分离式和整体式。地面式泵房宜采用分离式基础，地下式或半地下式泵房一般采用整体式，与钢筋混凝土底版连成整体，整体式基础属泵房的结构设计内容。2、一般功率在100kw以下时，水泵和电动机带有底盘，可直接安装在基础上；100kw以上时，无底盘，基础面需垫以钢板或型钢。3、由于水泵、电动机设备经常更新变动、各厂家产品规格也不完全统一。因此在施工图设计时，必须获得生产厂的产品技术说明等资料，在浇捣基础之前，最好按实际设备的尺寸校核。4、对于分离式的中、小型水泵基础可参照下列经验数据设计；整体式基础可根据情况适当调整，并结合泵房的结构设计考虑。（1）基础材料通常采用不低于C20混凝土；预留螺孔待地脚螺栓埋入后，用不低于C25细实混凝土填灌固结。（2）地脚螺栓埋入基础长度为不低于20倍螺栓直径（l≥20d），螺栓叉尾长度为4d螺栓；预留螺孔深度大于螺栓埋入总长度3—5cm。（3）卧式水泵一般为块式基础，其尺寸大小一般均按所选水泵及电动机安装尺寸提供的数据确定，如无上述资料，可参照下列数据确定。A、对带底座的小型水泵：基础长度L=底座长度L1+（0.20~0.30）（m）。基础宽度B=底座螺孔间距（在宽度方向上）B1+0.30（m）。基础高度H=底座地脚螺钉的长度L2+（0.10~0.15）（m）。B、对于不带底座的大、中型水泵：基础长度L=水泵和电动机最外端螺孔间距L1+（0.40~0.60）（m），并长于电动机总长。基础宽度B=水泵和电动机最外端螺孔间距（取其宽者）B1+（0.40~0.60）（m）。基础高度H=底座地脚螺钉的长度L2+（0.10~0.15）（m）。C、基础高度及重量：基础重量＞2.5-4.5倍机组(水泵及电动机)重量。基础高度应不小于500-700mm；基础顶面应高出室内地坪100-200mm，一般采用200mm。D、预留螺孔：当d螺栓≥40mm时，螺孔中心距基础边缘300mm。当d螺栓＜40mm时，螺孔中心距基础边缘＞150-200mm，但基础螺孔边缘与基础边缘间距不得小于100-150mm。螺孔尺寸尚需考虑螺杆叉尾长度，地脚螺栓...
