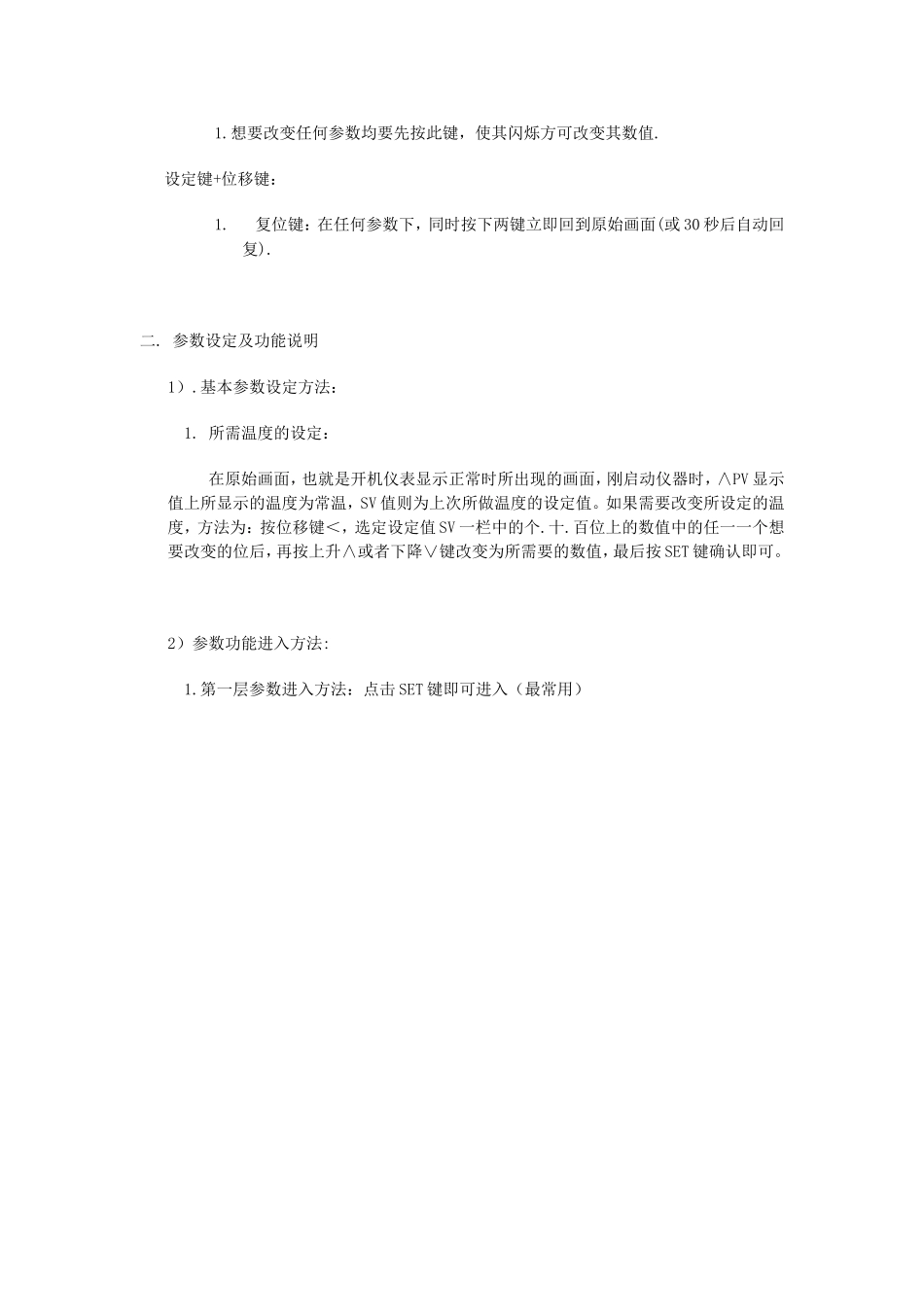

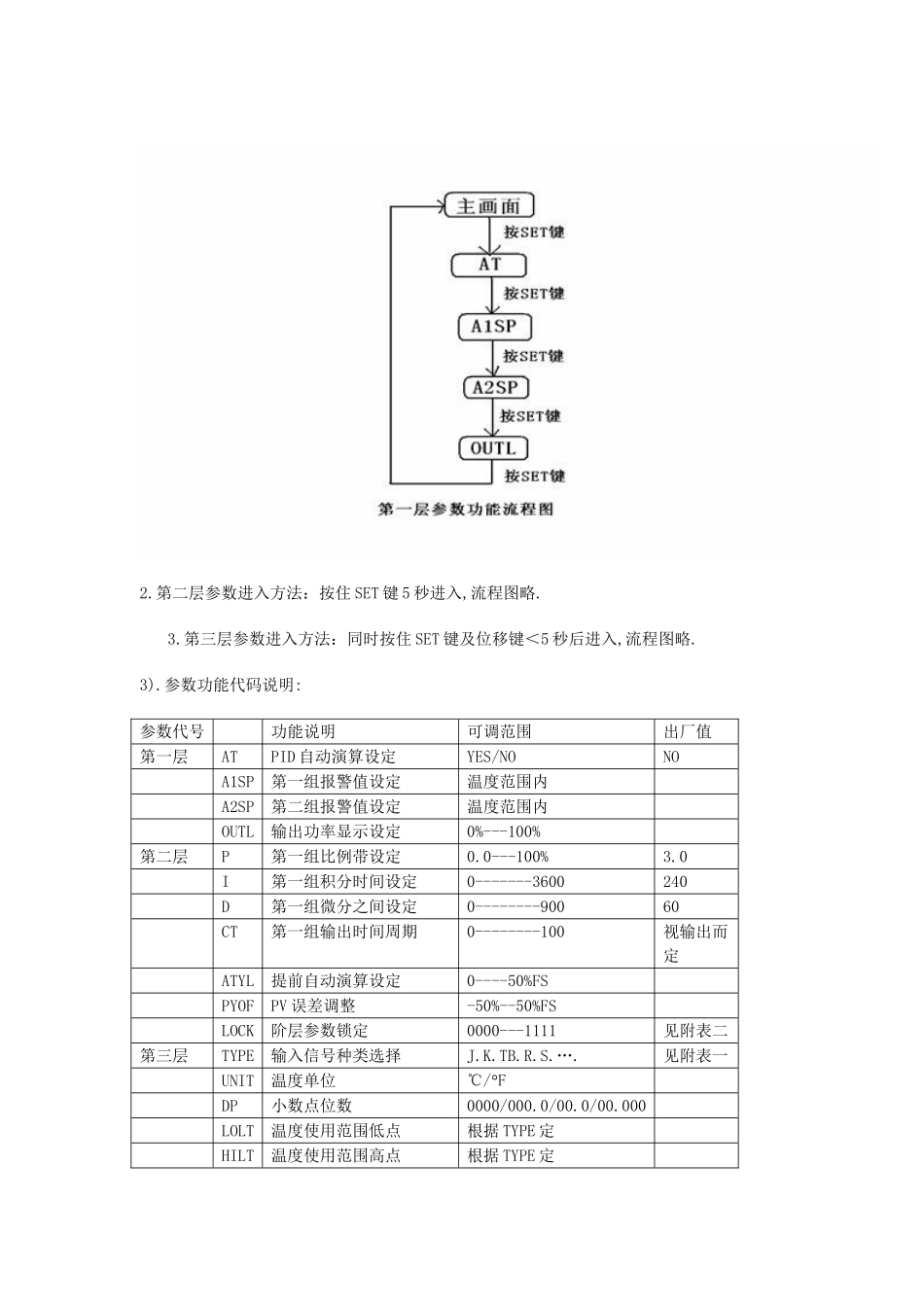

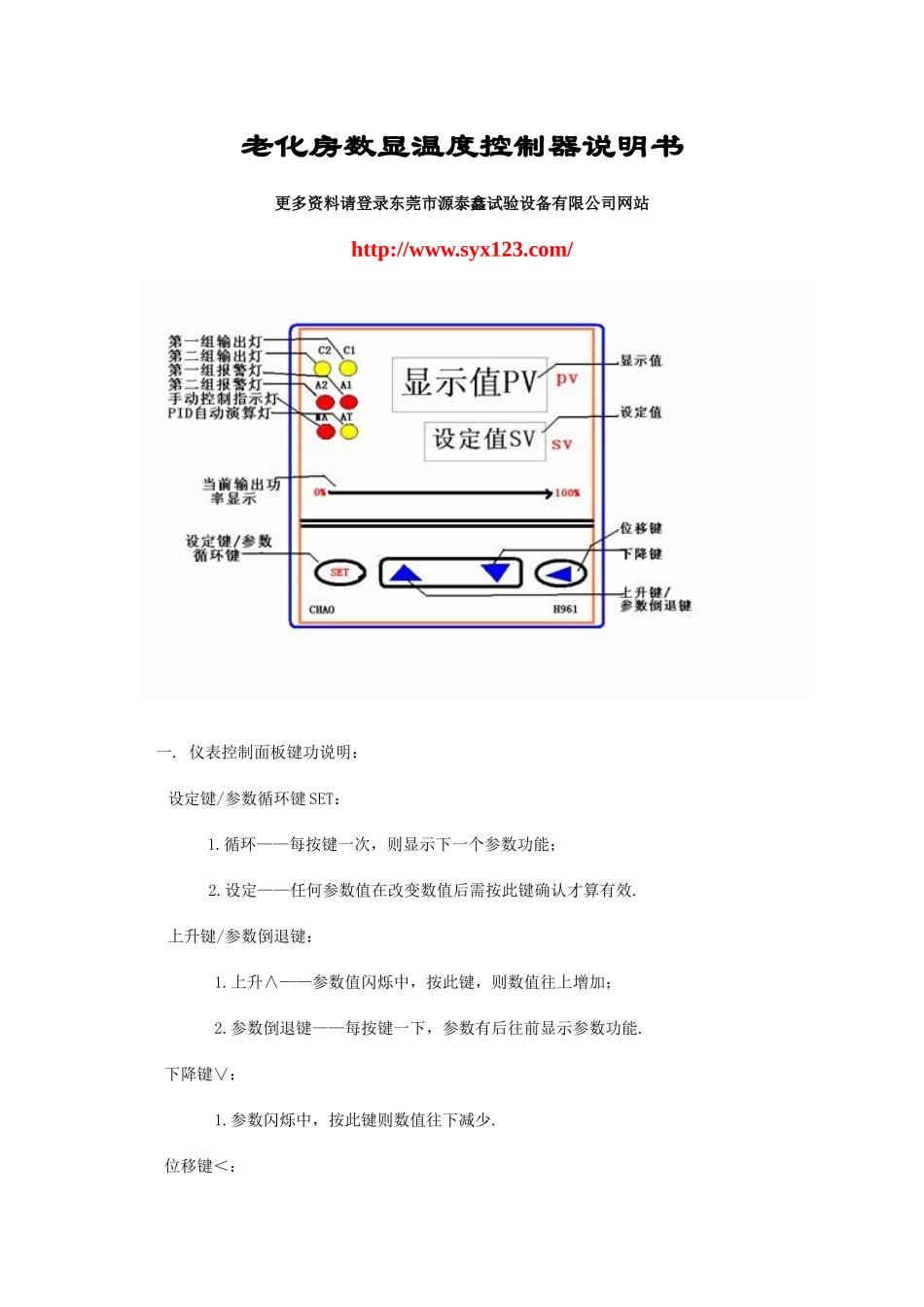

老化房数显温度控制器说明书更多资料请登录东莞市源泰鑫试验设备有限公司网站http://www.syx123.com/一.仪表控制面板键功说明：设定键/参数循环键SET：1.循环——每按键一次，则显示下一个参数功能；2.设定——任何参数值在改变数值后需按此键确认才算有效.上升键/参数倒退键：1.上升∧——参数值闪烁中，按此键，则数值往上增加；2.参数倒退键——每按键一下，参数有后往前显示参数功能.下降键∨：1.参数闪烁中，按此键则数值往下减少.位移键＜：1.想要改变任何参数均要先按此键，使其闪烁方可改变其数值.设定键+位移键：1.复位键：在任何参数下，同时按下两键立即回到原始画面(或30秒后自动回复).二.参数设定及功能说明1）.基本参数设定方法：1.所需温度的设定：在原始画面，也就是开机仪表显示正常时所出现的画面，刚启动仪器时，∧PV显示值上所显示的温度为常温，SV值则为上次所做温度的设定值。如果需要改变所设定的温度，方法为：按位移键＜，选定设定值SV一栏中的个.十.百位上的数值中的任一一个想要改变的位后，再按上升∧或者下降∨键改变为所需要的数值，最后按SET键确认即可。2）参数功能进入方法:1.第一层参数进入方法：点击SET键即可进入（最常用）2.第二层参数进入方法：按住SET键5秒进入,流程图略.3.第三层参数进入方法：同时按住SET键及位移键＜5秒后进入,流程图略.3).参数功能代码说明:参数代号功能说明可调范围出厂值第一层ATPID自动演算设定YES/NONOA1SP第一组报警值设定温度范围内A2SP第二组报警值设定温度范围内OUTL输出功率显示设定0%---100%第二层P第一组比例带设定0.0---100%3.0I第一组积分时间设定0-------3600240D第一组微分之间设定0--------90060CT第一组输出时间周期0--------100视输出而定ATYL提前自动演算设定0----50%FSPYOFPV误差调整-50%--50%FSLOCK阶层参数锁定0000---1111见附表二第三层TYPE输入信号种类选择J.K.TB.R.S.….见附表一UNIT温度单位℃/°FDP小数点位数0000/000.0/00.0/00.000LOLT温度使用范围低点根据TYPE定HILT温度使用范围高点根据TYPE定FILT输入滤波设定0.0----100.0ACT输出动作选择HEAT/COOLA1FU第一组报警模式设定出厂时已设定A2FU第二组报警模式设定出厂时已设定A1HY第一级警报迟滞温度设定1/2温度范围A2HY第二级警报迟滞温度设定1/2温度范围CH-1第一组电流输出高点调整0-----500CL-1第二组电流输出低点调整0-----500FUNC附加功能锁定0000---11110000注:若所订购机种无该项功能,则表示该项参数代码已被隐藏,无法显示出来.三.异常代码说明:∪∪∪∪人力信号大于温度使用范围高点5%以上.ATER自动演算失败,原因:演算时间过久.∩∩∩∩人力信号小于温度使用范围低点5%以上.OPEN人力信号未接或开路.CSER记忆体故障.四.使用注意事项：1.感温线请勿和动力线混合在一起避免产生干扰。2.建议设置另外独立的报警，以避免控制器异常时，警报功能失效，以免造成严重以外灾害。3.避免工作环境超过75℃以上，有可能缩短控制器寿命.附表一：TYPE输入种类选择：INPUT参数代号℃JTP-J0—1000KTP-K0—1300TTP-T-199—400ETP-E0—850BTP-B0—1800RTP-R0—1600STP-S0—1600NTP-N0—1300CTP-C0—1800RTD（DIN）D-PT-199—850RTD（JIS）J-PT-199—600线性输入LINE-1999—9999更多资料请登录：http://www.syx123.com/
