高吸水性高分子材料VIP免费

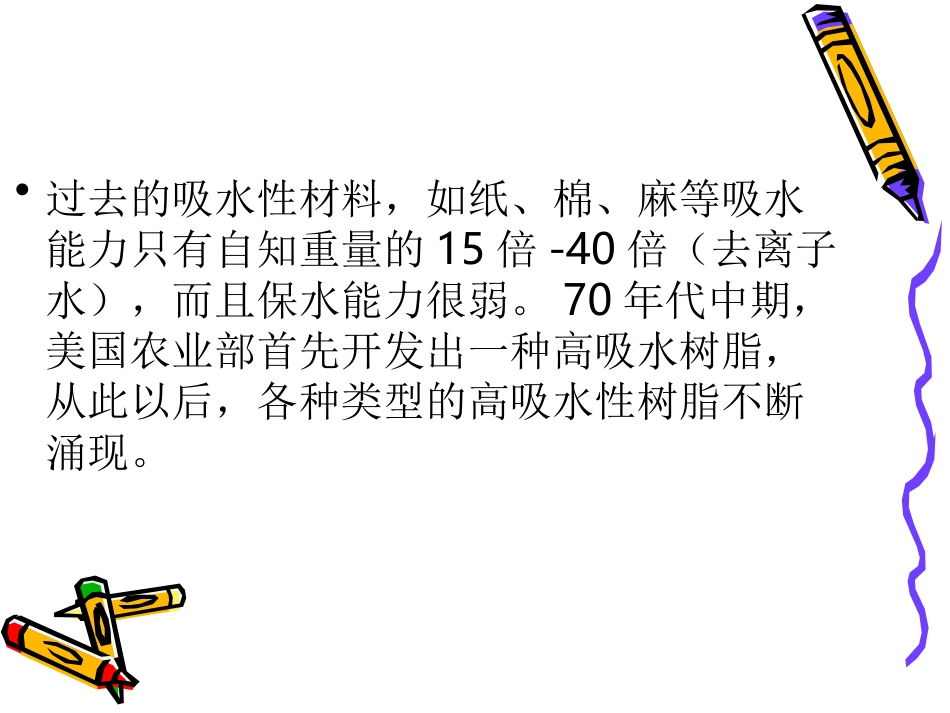

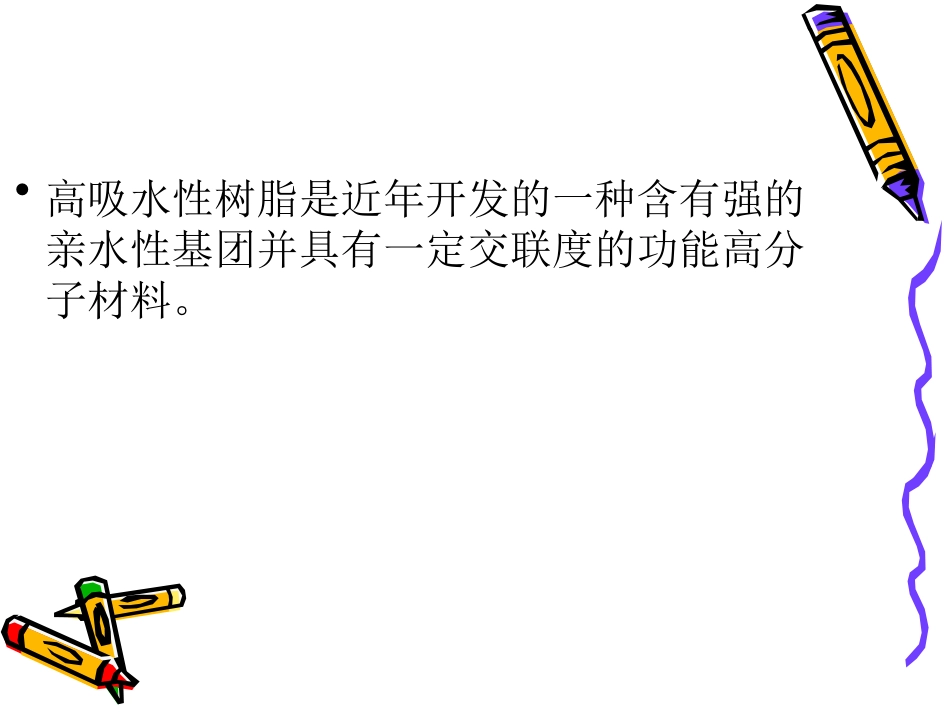

高吸水性高分子材料高吸水性高分子材料•高吸水性树脂是近年开发的一种含有强的亲水性基团并具有一定交联度的功能高分子材料。•过去的吸水性材料，如纸、棉、麻等吸水能力只有自知重量的15倍-40倍（去离子水），而且保水能力很弱。70年代中期，美国农业部首先开发出一种高吸水树脂，从此以后，各种类型的高吸水性树脂不断涌现。•这些人工合成的树脂不溶于水，也不溶于有机溶剂，能吸收数百倍乃至数千倍自身重量的水，而且保水性很强，即使加压水也不会被挤出，因此引起世界各国科学家的广泛注意。•近年来来，高吸水性树脂生产规模不断扩大，广泛应用于医疗卫生、建筑材料、环境保护、农业、林业及食品工业中，开发前景十分光明。高吸水性树脂的分类及制备•按合成类型分：可分为接枝共聚、羟甲基化及水溶性高分子交联三类。•按原料组成分：可分为淀粉类、纤维素类及合成树脂类。•淀粉类的制备：淀粉是亲水性的天然多羟基高分子化合物，以淀粉为骨架的高分子与亲水性的合成高分子接枝共聚，即为这类高吸水性树脂。例如：淀粉与丙烯腈接枝共聚，水解产物即得。•制备方法：淀粉和丙烯腈在引发剂存在下进行接枝共聚，聚合产物在强碱存在下加压水解，接枝的丙烯腈变成丙烯酰胺或丙烯酸盐，干燥后即获得产品。•机理：按自由基反应机理进行，引发剂采用使用最广泛的四价铈盐，硝酸铈胺溶于稀硝酸中，与淀粉形成络合物，后者分解时，四价铈离子还原成三价铈离子，而淀粉中，葡萄糖单元上羟基中的氢被氧化成H+，以致淀粉形成自由基，同时伴随C2与C3键的断裂，淀粉自由基在丙烯腈单体存在下，随即引发单体接枝共聚，形成接枝链。OCH2OHOHOOOHCe4+OCH2OHOHOOOHOCH2OHOOOOHOCH2OHOHOOOHCe4+络合物HHOHCe3+H+丙烯腈淀粉CH2CHCNNaOHH2O淀粉CH2CHCOONaCH2CHCONH2这种树脂吸水率高，可达自身重量千倍以上，但长期保水性和耐热性较差。•纤维素类的制备•纤维素与淀粉相似，也可以作为接枝共聚的骨架高分子，接枝单体除丙烯腈外，还可使用丙烯酰胺，丙烯酸等。•纤维素经羧甲基化制备高吸水性树脂由日本一公司开发成功。•合成：纤维素+单氯醋酸→羟甲基纤维素纤维素高吸水树脂。•纤维素高吸水性树脂吸水率比淀粉类差，但有特殊用途。如制造高吸水性织物，就可以用纤维素类高吸水性树脂与合成纤维混纺。合成树脂（1）聚丙烯酸系树脂•例：•丙烯酸类高吸水性树脂与淀粉类高吸水性树脂相比，具有更高的耐热性，耐腐蚀性及保水性。CH2CCH3COOH2HCCH2OOCCH3CH2CCH3COOHCH2CHOOCCH3NaOHCH2CCH3COONaCH2CHOH•（2）聚丙烯腈系树脂•我国学者用腈纶废丝经水解后，用Al(OH)3交联得到吸水达自重700倍的高吸水树脂，优点是成本低，废物利用。•（3）聚乙烯醇•日本一公司开发出一种聚乙烯醇和顺酐反应制备高吸水性树脂的方法。方法是将顺酐溶解在有机溶剂中然后加入粉末状的聚乙烯醇，加热搅拌进行均相反应，使聚乙烯醇上的部分羟基酯化并引入羧基，然后用碱处理得到改性的聚乙烯醇树脂。•（4）聚环氧乙烷系：聚环氧乙烷交联得到的高吸水性树脂吸水能力不高，一般几十倍，但它是非电解质，耐盐性强，对盐水几乎不降低其吸水能力，前面我们说的吸水多少倍都是指去离子水或蒸馏水，如果是盐水，其吸水能力大打折扣，下降幅度甚至十倍以上。•（5）其它非离子型合成树脂：近年来，开发出了以羟基、醚基、酰胺基为亲水官能团的非离子型高吸水性树脂，但这类吸水性树脂吸水能力较小，一般只能达到50倍左右，通常不做高吸水材料，而是作为水凝胶使用，用于入造水晶体和酶的固定化方面。•。高吸水性树脂的分子结构和吸水机制•多数高吸水性树脂实际上是具有一定交联度的高分子电解质，可以用电解质的离子网络理论来解释，即在高分子电解质的立体网络构造的分子间存在可移动的离子对，由于显示高分子电解质电荷吸引力强弱的可移动离子的浓度在高吸水性树脂内侧往往比外侧高，即产生渗透压，正是由于这种渗透压及水平高分子电解质之间的亲合力，从而产生异常的吸水现象。高分子电解质离子网络结构•例如：含羧酸盐的高吸水性树脂在未与水接触时是固态网束，与水接触后亲水基与水作用，水渗入树脂内部羧酸钠离...
