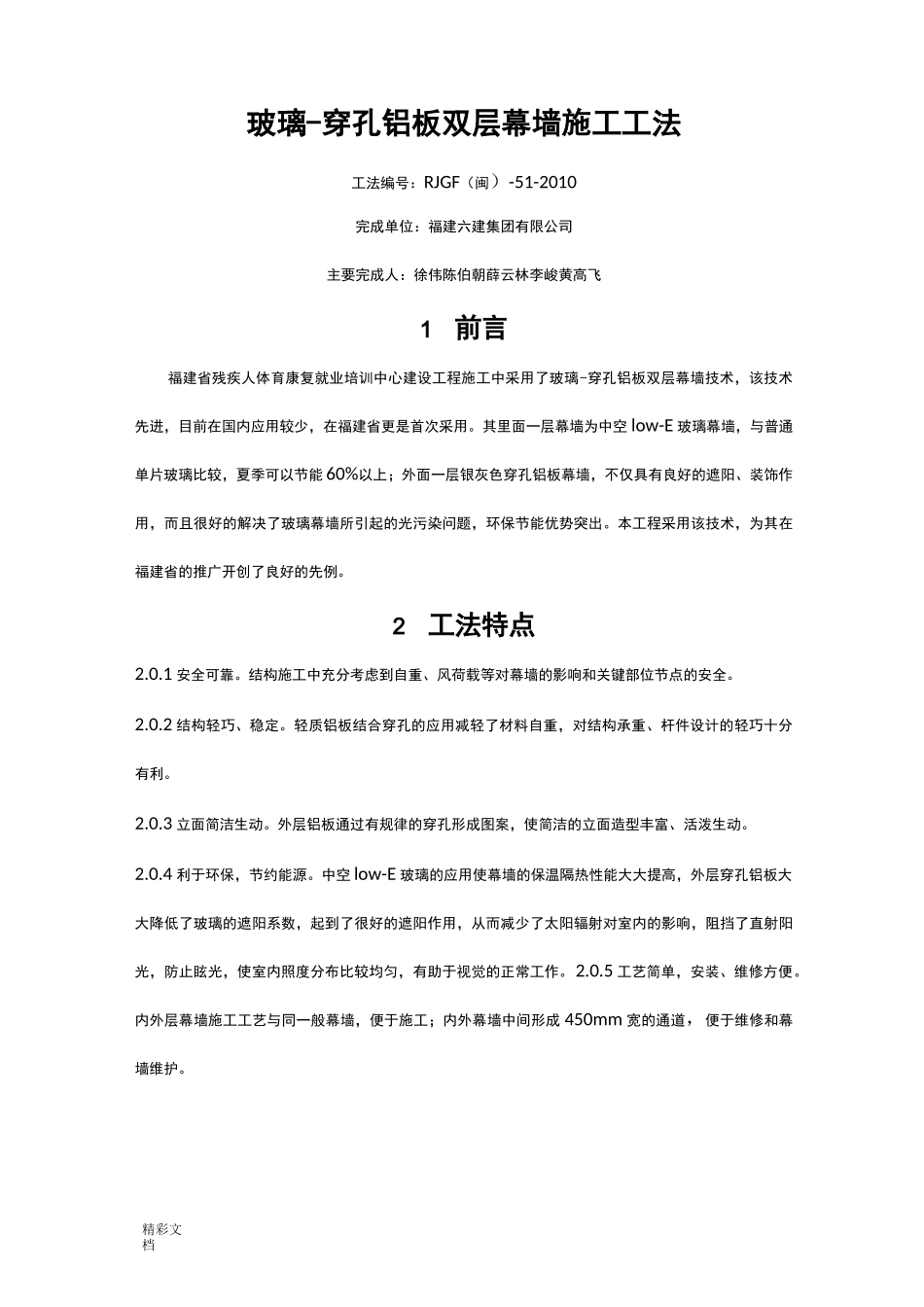

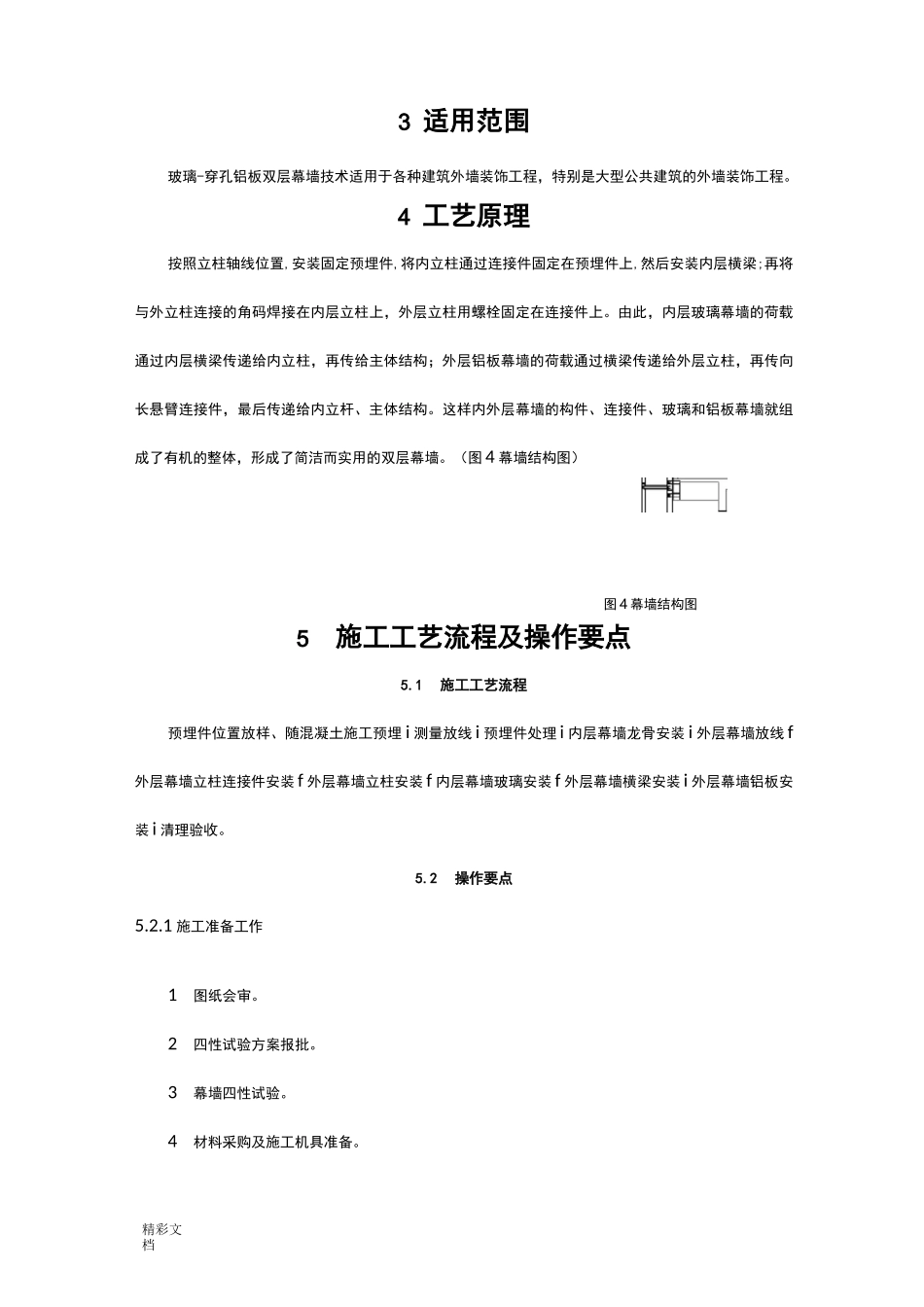

精彩文档玻璃-穿孔铝板双层幕墙施工工法工法编号：RJGF（闽）-51-2010完成单位：福建六建集团有限公司主要完成人：徐伟陈伯朝薛云林李峻黄高飞1前言福建省残疾人体育康复就业培训中心建设工程施工中采用了玻璃-穿孔铝板双层幕墙技术，该技术先进，目前在国内应用较少，在福建省更是首次采用。其里面一层幕墙为中空low-E玻璃幕墙，与普通单片玻璃比较，夏季可以节能60%以上；外面一层银灰色穿孔铝板幕墙，不仅具有良好的遮阳、装饰作用，而且很好的解决了玻璃幕墙所引起的光污染问题，环保节能优势突出。本工程采用该技术，为其在福建省的推广开创了良好的先例。2工法特点2.0.1安全可靠。结构施工中充分考虑到自重、风荷载等对幕墙的影响和关键部位节点的安全。2.0.2结构轻巧、稳定。轻质铝板结合穿孔的应用减轻了材料自重，对结构承重、杆件设计的轻巧十分有利。2.0.3立面简洁生动。外层铝板通过有规律的穿孔形成图案，使简洁的立面造型丰富、活泼生动。2.0.4利于环保，节约能源。中空low-E玻璃的应用使幕墙的保温隔热性能大大提高，外层穿孔铝板大大降低了玻璃的遮阳系数，起到了很好的遮阳作用，从而减少了太阳辐射对室内的影响，阻挡了直射阳光，防止眩光，使室内照度分布比较均匀，有助于视觉的正常工作。2.0.5工艺简单，安装、维修方便。内外层幕墙施工工艺与同一般幕墙，便于施工；内外幕墙中间形成450mm宽的通道，便于维修和幕墙维护。精彩文档3适用范围玻璃-穿孔铝板双层幕墙技术适用于各种建筑外墙装饰工程，特别是大型公共建筑的外墙装饰工程。4工艺原理按照立柱轴线位置,安装固定预埋件,将内立柱通过连接件固定在预埋件上,然后安装内层横梁;再将与外立柱连接的角码焊接在内层立柱上，外层立柱用螺栓固定在连接件上。由此，内层玻璃幕墙的荷载通过内层横梁传递给内立柱，再传给主体结构；外层铝板幕墙的荷载通过横梁传递给外层立柱，再传向长悬臂连接件，最后传递给内立杆、主体结构。这样内外层幕墙的构件、连接件、玻璃和铝板幕墙就组成了有机的整体，形成了简洁而实用的双层幕墙。（图4幕墙结构图）图4幕墙结构图5施工工艺流程及操作要点5.1施工工艺流程预埋件位置放样、随混凝土施工预埋i测量放线i预埋件处理i内层幕墙龙骨安装i外层幕墙放线f外层幕墙立柱连接件安装f外层幕墙立柱安装f内层幕墙玻璃安装f外层幕墙横梁安装i外层幕墙铝板安装i清理验收。5.2操作要点5.2.1施工准备工作1图纸会审。2四性试验方案报批。3幕墙四性试验。4材料采购及施工机具准备。精彩文档5现场预埋件处理。6结构复测。5.2.3测量放线1高度测量：用水准仪以±0.000为基准，测出各楼层周长边的平整度，用水平尺测出各预埋件的横向和纵向水平度。在楼层外立面处分层固定悬挂20kg重锤的30M钢卷尺，静置3小时后用等高法分别测量，算出各楼层的实际标高和建筑结构实际总高度，高度标志用油漆记录在立柱或剪力墙的同一位置处，在幕墙单元安装完毕之前，此高度标志必须予以保护不被消除破坏，标高测量误差：层与层之间＜±5mmo2轴线测量：首先测定基准轴线及边线，然后按中一边一中一边的循环测量方法，测定各支持点中心线位置，最后全面校准并定位各中心线间距。3根据测量结果如与设计院提供的图纸数据差异较大或超过正常的允许误差范围，提出整修意见，以利采取有效措施，使施工前期的测量工作落实到位。4放线在施工安装前根据所审定通过的设计图及现场施工安装图，对现场各单位品种进行分格及定位的放线工作，定位的目的是提供给施工安装人员一个安装基准，以确保施工过程中产品安装的质量。5放线：对整个建筑物测量结构之后，接着便进行施工放线。首先根据施工图外墙立面分格，检查分格图上累计面板的尺寸是否与现场建筑物墙面尺寸相符，尺寸在我们预计的调整范围内为合格，若有偏差应协同总协调方一并研究并交付总协调方作相应的处理。仔细核验分格图及节点大样，确定幕墙的结构尺寸。统计整个平面中转折交接面的数量，再确定放线的起点。各部分以图纸所示基准线或中线为放线的起始点，然后根据分格图上的分格尺寸，依次向两边放线。分格轴线与主体结构的测量放线配合进行，对误差应进行控制、...
